Датчик температуры. виды, характеристики, принцип действия температурных датчиков

Схема датчика температуры на основе транзистора

При измерении температуры высокая точность обычно не требуется, особенно когда речь идет только о фиксации превышения заданного порогового значения. Это относится, в частности, к схемам термической защиты, которыми оснащены устройства определенного класса. Долгое время в таких схемах использовались электромеханические датчики температуры, однако в настоящее время разработчики все чаще применяют электронные компоненты, необязательно специализированные. Измерить температуру можно и с помощью обычного транзистора, как это сделано в схеме на рис. 1.

Рис. 1. Измеритель температуры на транзисторном датчике

Собственно датчиком служит переход база-эмиттер первого транзистора, так как при нагревании напряжение на переходе существенно изменяется. Два других транзистора нужны для усиления снимаемого с датчика напряжения и для его преобразования в логический сигнал, который переключается при достижении заданной температуры (обычно 80-100 °С). В данном устройстве необходимо обеспечить хороший тепловой контакт между датчиком и радиатором, как и в случае монтажа охлаждаемых компонентов. Однако на этом контакте должно соблюдаться условие полной электрической изоляции во избежание сбоев логического сигнала.

Пирометры или тепловизоры

Иначе их можно назвать бесконтактными. Рабочая схема датчика температуры такого типа состоит в том, что они считывают тепло от нагретых тел, на которые наводятся. Положительным моментом для этой разновидности является отсутствие необходимости в непосредственном контакте и приближении к среде измерения. Таким образом специалисты с легкостью устанавливают температурные показатели сильно горячих объектов вне радиуса опасной близости с ними.

Пирометры, в свою очередь, подразделяются на несколько разновидностей, среди которых можно отметить интерферометрические и флуоресцентные, а также датчики, работающие по принципу смены цвета раствора в зависимости от того, какая температура была замерена.

Датчики измерения температуры: типы, принцип работы

Классификация термодатчиков по принципу работы

По принципу измерения все датчики измерения температуры подразделяются на:

  • Термоэлектрические (термопары);
  • Терморезистивные;
  • Полупроводниковые;
  • Акустические;
  • Пирометры;
  • Пьезоэлектрические.

Термоэлектрические датчики температуры (термопары)

Принцип работы этой группы датчиков основан на том, что в замкнутых контурах проводников или полупроводников возникает электрический ток, если места спайки различаются по температуре.

Для измерения температуры, один конец термопары помещают в среду измерения, а другой служит для снятия значений.

Единственным, но существенным недостатком этого вида измерителей является их довольно большая погрешность, что недопустимо для многих технологических процессов.

Он применяется в металлообработке, и служит для контроля температуры подшипников. Диапазон измерения от -50 до +120 градусов по Цельсию, выходной сигнал для считывания – аналоговый.

Видео о датчиках температуры смотрите ниже:

Терморезистивные датчики

Как следует из названия, этот тип датчиков работает по принципу изменения сопротивления проводника при изменении его температуры. Благодаря простой и надежной конструкции, датчики этого типа широко применяются в электронике и машиностроении. Неоспоримым плюсом этих измерителей является высокая точность, чувствительность и простые устройства считывания.

Примером терморезистивного датчика может служить модель 700-101BAA-B00, которая имеет начальное сопротивление в 100 Ом, и диапазон измерений от -70 С° до +500 С°.

Выполнен он с применением платиновой пластинки и никелевых контактов. Широко используется в электронике и промышленных автоматах.

Полупроводниковые термодатчики

Этот тип датчиков работает на принципе изменения характеристик p-n перехода под воздействием температуры. Так как зависимость напряжения на транзисторе от температуры всегда пропорциональна, можно сделать датчик с высокой точностью измерения.

Несомненными плюсами такого решения является дешевизна, высокая точность данных, и линейность характеристик на всем диапазоне измерения.

Примером такого устройства может стать датчик LM75A. Температурный диапазон — от -55 С° до +150 С°, погрешность измерений – ±2 С°. Шаг измерения – всего 0,125 С°. напряжение питания – от 2.5 до 5.5 В, а время преобразования сигнала – до 0.1 секунды.

Акустические датчики температуры

Принцип работы этих устройств – разная скорость звука в среде при разной температуре. Зная изначальные данные, можно рассчитать изменения температуры по скорости прохождения звуковой волны в веществе.

Это бесконтактный метод, позволяющий измерять температуру в закрытых полостях, а также в среде, недоступной для прямого измерения.

Используются такие датчики в медицине и промышленности – там, где проникновение к измеряемому веществу невозможно.

Пирометры (тепловизоры)

Бесконтактный тип термодатчиков, считывающих излучение, которое исходит от нагретых тел. Этот тип устройств позволяет измерять температуру дистанционно, без приближения к среде, в которой производятся замеры. Это позволяет работать с большими температурами и сильно разогретыми объектами без опасного сближения.

Все пирометры по принципу работы подразделяют на интерферометрические, флуоресцентные и датчики на основе растворов, меняющих цвет в зависимости от температуры.

Пьезоэлектрические датчики температуры

Все датчики этого типа работают при помощи кварцевого пьезорезонатора. Вся суть работы – прямой пьезоэффект, то есть изменение линейных размеров пьезоэлемента под воздействием электрического тока.

При попеременной подаче разнофазного тока с определенной частотой, пьезорезонатор колеблется, при этом частота его колебаний зависит от температуры.

Зная эту зависимость, можно легко преобразовать данные о частоте колебаний резонатора в температуру.

Благодаря широкому диапазону измерений и высокой точности, такие датчики применяют в основном при проведении исследований и опытов, где нужна высокая надежность и долговечность.

Датчики температуры ЯКР

Функционирование термометров ЯКР

– ядерно квадрупольного резонанса, происходит за счет действия градиента поля тока решетки кристалла и момента ядра, который вызван отклонением заряда от симметрии сферы. Это создает процессию ядер. Частота зависит от градиента поля решетки и для разных веществ может достигать тысяч мегагерц. Градиент зависит от температуры, с возрастанием которой, частота ЯКР уменьшается. Конструктивно датчики температуры ЯКР представляют собой ампулу с веществом, помещенную в обмотку индуктивности, соединенную с контуром генератора. Когда частота генератора совпадает с частотой ЯКР, энергия генератора поглощается. При замере температуры -263 градуса, допуск составляет ±0,02 градуса, а при 27 градусах — ±0,002 градуса. Несмотря на значительную нелинейность преобразующей функции, термометры ЯКР обладают неограниченной по времени стабильностью.

Устройство и принцип действия

Индуктивный датчик LJ12A3-4-Z/BX (D-12мм)

Индукционные датчики положения, помимо электронного компаратора, содержат в своем составе следующие обязательные компоненты:

  • стальной корпус с разъемом для соединительного шнура;
  • встроенный чувствительный элемент, регистрирующий на изменения магнитного поля, выполнен в виде стального сердечника с катушкой;
  • исполнительный релейный модуль;
  • индикатор активации на светодиоде.

Конструкции различных моделей датчиков металла могут иметь некоторые отличия. Они не влияют на сам индукционный датчик, принцип работы его от этого не меняется.

Внутреннее строение индуктивного датчика перемещения

В соответствии с устройством прибора суть его работы описывается следующим образом:

  • перемещение металлической части контролируемого объекта приводит к изменению индуктивности чувствительного элемента датчика;
  • отклонение объясняется искажением его магнитного поля, следствием которого является изменение параметров электрической схемы и ее активация (светодиод загорается);
  • после этого срабатывает электронный модуль и посылает сигнал на исполнительное устройство;
  • при поступлении импульса о превышении перемещением допустимого предела выходной (релейный) узел отключает контролируемое оборудование от сети.

Применение

Все виды термодатчиков можно встретить в повседневной жизни. Датчиками оборудуют лифты многоэтажных домов, чтобы не перегреть двигатель лифта в случае возникновения нагрузки. Используют в автомобилях для контроля рабочей температуры мотора и недопущения его закипания. В домашних холодильниках датчик работает в паре с блоком управления, который дает команду включать и выключать агрегат холодильника в зависимости от температуры, фиксируемой датчиком. И еще много каких примеров существует, где в работе оборудования или прибора участвует подобный механизм. Данные устройства в значительной мере облегчают жизнь человеку, только мало кто об этом думает. Приятно, когда машина делает какую-то операцию без участия человека.

Резистивные датчики температуры (RTD)

Резистивные датчики температуры, также известные как резистивные термометры, являются, пожалуй, самыми простыми для понимания датчиками температуры. RTD похожи на термисторы, поскольку их сопротивление изменяется с изменением температуры. Однако вместо использования специального материала, чувствительного к изменениям температуры (как в термисторах), RTD используют катушку из проволоки, накрученную вокруг сердечника из керамики или стекла.

Провод в RTD выполнен из чистого материала, как правило, из платины, никеля или меди, и этот материал обладает точной зависимостью сопротивления от температуры, которая используется для определения измеряемой температуры.

Полупроводниковые датчики с цифровым выходом

Технология изготовления полупроводниковых термометров позволяет размещать их на кристаллах интегральных микросхем. Температурные датчики можно встретить в составе микропроцессоров и микроконтроллеров, служебных мониторов микропроцессорных систем, а также в других измерительных устройствах, например датчиках влажности. Возможен и противоположный вариант — добавления различных элементов к датчикам. Примером подобных изделий могут служить датчики температуры с цифровым выходом. В отличие от аналоговых вариантов, эти устройства содержат встроенный АЦП и формирователь сигналов какого-либо стандартного интерфейса. Наибольшую популярность получили интерфейсы SPI, I2C и 1-Wire. Использование термометров с цифровым выходом значительно упрощает схемотехнику измерительного устройства, при незначительном увеличении стоимости относительно аналоговых вариантов. Также использование стандартных интерфейсов позволяет интегрировать датчики в различные системы управления или подключать несколько датчиков на одну шину. Программирование протокола обмена с большинством датчиков не представляется сложной задачей, что обусловило огромную популярность применения этих элементов в любительской практике и мелкосерийном производстве.

Примеры датчиков температуры с цифровым выходом

Модель

Диапазон

Точность

Разрешение

Интерфейс

Производитель

 LM75

от -55°С до +125°С

±3°С

 9 бит

I2C

 National Semiconductor

LM76

от -55°С до +150°С

±1.5°С

13 бит

 I2C

 National Semiconductor

DS18B20

от -55°С до +125°С

±2°С

9-12 бит

1-Wire

MAXIM

от -55°С до +125°С

±1°С

 9 бит

 I2C

 MAXIM

DS1722

от -55°С до +120°С

±2°С

 12 бит

SPI

Dallas Semiconduction

от -55°С до +125°С

±3°С

12 бит

 I2C

 Microchip

MSP9808

от -40°С до +125°С

±1°С

12 бит

 I2C

 Microchip

ADT7320

от -40°С до +150°С

±0.25°С

 16 бит

 SPI

Analog Devices

Характеристики интегральных датчиков температуры с цифровым выходом в целом соответствуют характеристикам аналоговых вариантов. При этом в виду применения АЦП, добавляется такой параметр, как разрешение выходных данных. Сегодня можно встретить датчики с разрешением от 9 до 16 бит. Часто данный параметр указывается в виде температуры, определяемой младшим разрядом АЦП. Например, для высокоточного датчика LM76, предоставляющего пользователю 13-битные данные, он составляет 0.0625°С. Не следует путать этот параметр с точностью измерений, так как вес младшего разряда АЦП определяет только точность работы аналогово-цифрового преобразователя, без учета характеристики датчика. Для того же LM76, заявленная точность измерений не превышает ±1°С.

Типовая схема использования цифрового датчика температуры

Кроме непосредственного измерения температуры, многие цифровые датчики обладают дополнительными функциональными возможностями. Наибольшее распространение получил дополнительный выход термостатирования, позволяющий использовать микросхемы без внешних устройств управления. Также можно встретить входы подключения дополнительных внешних температурных датчиков и дискретные порты ввода вывода.

Другие статьи:

You have no rights to post comments

Полупроводниковые термочувствительные элементы

Хотя и терморезисторы изготавливаю из полупроводниковых материалов, но здесь речь идёт о эффекте изменения температуры на p-n переходе транзисторов и диодов. Эти приборы характеризуются температурным коэффициентом напряжения — ТКН. Это изменение приложенного напряжения при изменении температуры. У всех полупроводников он отрицательный равен примерно 2мВ/0С.

На основе полупроводниковых датчиков температуры выпускают специализированные микросхемы, в которых на одном кристале помещается сразу и термочувствительный элемент усилители сигнала и схемы стабилизации. В настоящее время такие микросхемы широко распространены и выпускаются миллионами штук многими производителями. А потребитель получает готовое откалиброванное изделие с выходным сигналом нужной величины и нужной ему погрешностью (точностью). Используют такие микросхемы как датчики температуры в самых разнообразных устройствах.

Ещё одно применение полупроводниковых термодатчиков — в качестве элементов стабилизации и компенсации в электронных схемах. К примеру при протекании тока через мощные силовые элементы он нагреваются, изменяется х сопротивление и ,соответственно, параметры, чтобы компенсировать этот эффект, на его корпус крепят термотранзистор и включают в схему термокомпенсации.

Термореле — это устройства для включения или выключения нагрузки при достижении определённой температуры, они преобразуют тепловую энергию в механическую, которая идёт на замыкание/размыкание электрических контактов.

Область применения данных изделий -автоматизация и защита устройств в быту, на производстве, в автомобилях. Например их используют в утюгах, тепловых завесах, электрокаминах. Главное их достоинство это невысокая цена и простота.

Выпускают регулируемые термореле и настроенные на определённую температуру срабатывания. С замыкающими и размыкающими контактами, а также с группами контактов на замыкание/размыкание одновременно.

Технические параметры термореле:

-температура срабатывания — температура при достижении которой происходит замыкание/размыкание контактов реле

-температура возврата, соответственно при ней происходит возврат в исходное состояние

-гистерезис (дифференциал) -разница между температурой срабатывания и возврата

-коммутируемый ток и напряжение, от этого параметра зависит долговечность прибора, стоит подбирать прибор с запасом по току

-сопротивление контактов

-время срабатывания

-погрешность прибора, например +/- 10%

Назначение

Необходимость в использовании датчиков, контролирующих температурные параметры, может возникнуть в различных ситуациях. Это универсальные приборы используются повсеместно на предприятиях, где стабильность температурных параметров способно нанести вред качеству выпускаемой продукции либо повлиять на технические характеристики эксплуатируемого оборудования.

Их активно подключают на предприятиях нефтегазового и энергетического комплекса, обеспечивается реализация технологических процессов на литейном, машиностроительном, прокатном производстве, при изготовлении металлоконструкций и выполнении механической обработки. Они незаменимы в транспортной индустрии, на предприятиях пищевой промышленности, в фармацевтики, сельском хозяйстве.

И их помощью:

  • контролирует протекание химических реакций;
  • проводятся научные исследования;
  • обеспечивается поддержание степени нагрева обрабатываемого изделия в заданном диапазоне;
  • поддерживаются оптимальные температурные параметры в различных узлах автомобильного и железнодорожного транспорта;
  • создаются нужные условия для обработки зерна и при производстве комбикорма;
  • измеряется температура конкретного объекта с заданной точностью;
  • реализуется обратная связь, благодаря которой удается избежать преждевременного выхода оборудования из строя.

Схемы подключения датчиков PNP и NPN

Отличие PNP и NPN датчиков в том, что они коммутируют разные полюсы источника питания. PNP (от слова “Positive”) коммутирует положительный выход источника питания, NPN – отрицательный.

Ниже для примера даны схемы подключения датчиков с транзисторным выходом. Нагрузка – как правило, это вход контроллера.

PNP выход датчика. Нагрузка (Load) постоянно подключена к “минусу” (0V), подача дискретной “1” (+V) коммутируется транзистором. НО или НЗ датчик – зависит от схемы управления (Main circuit)

NPN выход датчика. Нагрузка (Load) постоянно подключена к “плюсу” (+V). Здесь активный уровень (дискретный “1”) на выходе датчика – низкий (0V), при этом на нагрузку подается питание через открывшийся транзистор.

Призываю всех не путаться, работа этих схем будет подробно расписана далее.

На схемах ниже показано в принципе то же самое. Акцент уделён на отличия в схемах PNP и NPN выходов.

Схемы подключения NPN и PNP выходов датчиков

На левом рисунке – датчик с выходным транзистором NPN. Коммутируется общий провод, который в данном случае – отрицательный провод источника питания.

Справа – случай с транзистором PNP на выходе. Этот случай – наиболее частый, так как в современной электронике принято отрицательный провод источника питания делать общим, а входы контроллеров и других регистрирующих устройств активировать положительным потенциалом.

Подключение индуктивного датчика

Не подскажите как подключить датчики к плате? Как я понимаю. поскольку они PNP придется добавить еще оптопары или реле для перехода от PNP к NPN ?

Заранее благодарен.

seaw688 Новичок   Сообщения: 5Зарегистрирован: 02 апр 2016, 11:44 Репутация: Настоящее имя: Владислав

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

  1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее.  Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
  2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
  3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
  4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
  5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
  6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
  7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Конструкция реле

Реле цепи управления состоит из термочувствительного элемента, и множества контактных точек. Цепь управления для защищенного компьютера проходит через контакты реле. Если машина перегружена на текущих уровнях, тепловой датчик реле переключается к тепловым реле перегрузки, от которых, в свою очередь, поступает сигнал к основному источнику питания машины.

Термин «чувствительный элемент» описывает количество отдельных контуров, управляемых переключателем. Количество проводов определяет количество контактов испарителя. Переключатели реле тепла обычно имеют от одного до четырех полюсов – стинол (stinol), , .

Спусковой механизм приводит в действие вспомогательный переключатель реле тепловое авв (abb), который разрывает цепи катушки, ведущие на контактор двигателя кми. В этот момент индикаторный автомат показывает: «Сработало».

Схема подключения магнитного пускателя

Преимущества продукции ЭЛЕМЕР-УФА

Компания предлагает большой выбор термопреобразователей (модели ТСМУ, ТСПУ, ТХАУ, ТХКУ, ТПУ), датчиков сопротивления, термопар, биметаллических термометров, отдельные чувствительные элементы для датчиков (платиновые и медные), а также кабели и провода для КИП. Доступны как высокоточные модели (класс точности АА), так и устройства с большим диапазоном рабочих температур, например, термопары с контролируемыми температурами -40. +1800 °С. По индивидуальным заказам возможно изготовление специфических моделей, например, с нижней температурной границей -200 °С.

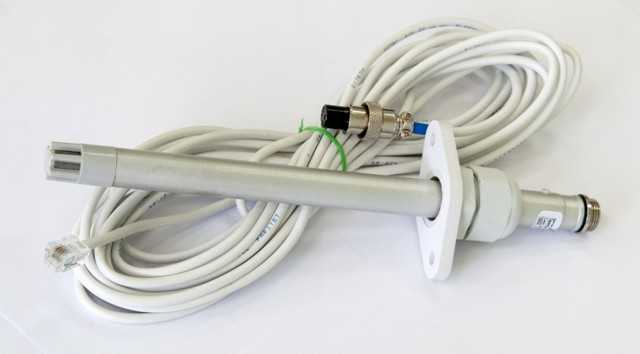

Компания выпускает измерители РОСА-10 и ИПТВ, предназначенные для контроля температуры и влажности. Все приборы хорошо интегрируются в системы автоматического учёта и контроля благодаря поддержке интерфейса RS-232. Все датчики и преобразователи температуры изготавливаются в пыле- и влагозащищённом исполнении (классы: IP54, IP65 и IP5Х).

Квалифицированные инженеры компании предоставят полную информацию по продуктам КИПиА и помогут выбрать наиболее подходящее для целевых условий устройство. По вопросам подбора, комплектации и приобретения контрольно-измерительного оборудования можно обратиться по телефонам:

  • в г. Уфа,
  • в г. Казань, (843) 292-14-62

Полупроводниковые термодатчики

Этот тип датчиков работает на принципе изменения характеристик p-n перехода под воздействием температуры. Так как зависимость напряжения на транзисторе от температуры всегда пропорциональна, можно сделать датчик с высокой точностью измерения. Несомненными плюсами такого решения является дешевизна, высокая точность данных, и линейность характеристик на всем диапазоне измерения. Кроме того, их можно монтировать прямо на полупроводниковой подложке, что делает этот тип датчиков незаменимым для микроэлектронной промышленности.

Примером такого устройства может стать датчик LM75A. Температурный диапазон — от -55 С° до +150 С°, погрешность измерений – ±2 С°. Шаг измерения – всего 0,125 С°. напряжение питания – от 2.5 до 5.5 В, а время преобразования сигнала – до 0.1 секунды.

Сравнение типов температурных датчиков

В приведенной ниже таблице показано сравнение разных типов температурных датчиков, описанных в данной статье. Однако имейте в виду, что эту информацию следует воспринимать как обобщение. Таблица предназначена в первую очередь для тех, у кого нет большого опыта и/или знаний о датчиках температуры.

Таблица 1. Краткое сравнение температурных датчиков

Тип датчика Типовой диапазон температур (°C) Точность (+/- °C) Достоинства Недостатки Применение
Термистор
  • В пределах 50°C от заданной центральной температуры
  • Общий диапазон: от -40° до 125°
1
  • Низкая стоимость
  • Надежность
  • Небольшие размеры
  • Нелинейный выход
  • Медленный отклик
Измерение температуры окружающей среды
Термопара от -200° до 1450° 2
  • Высокое разрешение
  • Небольшие размеры
  • Широкий температурный диапазон
  • Строго рекомендуется калибровка
  • Требуется два показания температуры: горячее соединение и холодное соединение
Промышленное использование
RTD от -260° до 850° 1
  • Линейный выход
  • Точность
  • Высокая стоимость
  • Хрупкость: часто помещаются в защищенные пробники
Промышленное использование
Аналоговая микросхема от -40° до 125° (TMP36) 2
  • Простое взаимодействие
  • Простота использования
  • Линейный выход
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
Цифровая микросхема от -55° до 125° (DS18B20) 0,5
  • Просто использовать с микроконтроллерами
  • Точность
  • Линейный выход
  • Требуется микроконтроллер или что-то подобное
  • Значительно дороже термисторов
  • Ограниченный температурный диапазон
  • Внутренний термостат
  • Цифровой термометр
  • Бытовая электроника

Как вам статья?

Мне нравитсяНе нравится

Точность, стабильность и повторяемость

Эти три термина часто путают, поэтому важно понять их различие. Точность

Точность

Стандарт IEC 751 определяет два класса точности —класс «A » и класс «B »:

Класс «A »:t =±(0,15 +0,002 •|t |) Класс «B »:t =±(0,30 +0,005 •|t |) где:|t |— абсолютная температура в °C.

Класс «A » применяется для датчиков, работающих в температурном диапазоне от –200 до 650 °C, и только для трех-или четырехпроводной схемы подключения.

Класс «B » охватывает полный диапазон температур от –200 °C до 850 °C.

Стабильность

Стабильность — это способность датчика поддерживать свое неизменное сопротивление при постоянном входном воздействии. Физические или химические воздействия могут вызывать дрейф градуировки. Кроме этого, так как платина — материал достаточно жесткий, то провод на сердечнике или на подожке может расширяться или сжиматься, вызывая его деформацию и ухудшение стабильности. Дрейф, обычно указываемый изготовителями, составляет обычно 0,05 °C/год.

Повторяемость

Повторяемость — это способность датчика иметь неизменную характеристику в течение длительного времени при идентичных условиях применения

Во многих случаях не требуется получения абсолютной точности, а все внимание обращается на стабильность и повторяемость характеристик датчика. Если, например, РТД в точке 100,00 °C всегда показывает 100,06 °C, то схема обработки всегда может легко компенсировать эту ошибку

Повторяемость характеристик датчиков исключительна, в большинстве случаев она составляет 0,05 °C в течение пяти лет.
