Кнопочный пост пке: характеристика устройства, принцип действия, разновидности пультов

Модели постов

(Schneider Electric) представляет собой подвесную модель с корпусом из полипропилена. Устройство предназначено для управления односкоростным двигателем подъёмной техники. На корпусе имеются 2 кнопки и один аварийный стоп. Механическая износостойкость составляет 1000000 циклов, но при надлежащем обслуживании и правильной эксплуатации прослужить прибор может и дольше. Стоимость пульта – 4815 рублей.

(Schneider Electric) представляет собой подвесную конструкцию с корпусом из полипропилена. Устройство предназначено для подключения к двухскоростному двигателю подъёмной машины. Модель оснащена 4-мя кнопками и одной аварийной остановкой. Номинальная рабочая мощность составляет 65 Вт, что соответствует степени износостойкости в 1000000 циклов. Стоимость поста – 8014 рублей.

(IEK) имеет вмонтированные 2 кнопки (без фиксации). Степень защиты модели – IP54, номинальное напряжение до 400 В при переменном токе. Корпус выполнен из пластика. Стоимость составляет 430 рублей.

(Россия) имеет пластиковый корпус с двумя кнопками управления (без фиксации) и одним аварийным отключением. Номинальное напряжение – 440В/660 В. Степень защиты соответствует показателю IP40. Стоимость устройства – 162 рубля.

(Schneider Electric) имеет подвесную конструкцию, корпус выполнен из полипропилена. Устройство оснащено 6 кнопками и одним аварийным отключением. Механическая износостойкость составляет не менее 1000000 циклов. Номинальное напряжение – 600 В. Стоимость модели – 7155 рублей.

Корректная работа постов связана с грамотным подбором устройства.
Все технические характеристики должны соответствовать параметрам оборудования, к которому осуществляется подключение.
Корпус кнопочного устройства изготавливается из негорючих материалов
, но это не означает, что прибор можно располагать во время эксплуатации с источниками обогрева или под солнечными лучами. Дополнительное тепло, поступающее на контакты, будет провоцировать их перегрев.
Посты российского производства, которые относятся к взрывозащищённой арматуре
, дополняются буквенными обозначениями: «В», «ПВК» или «КПВТ».
В современных моделях особую роль играет кнопка, выполняющая функцию толкателя.
Она разработана в двух вариантах: с фиксацией положения и самовозвратом. При выборе стоит учесть особенности технологического процесса для оптимизации управления.
Приобретать посты лучше в специализированных магазинах или у официального представителя.
Так обеспечивается гарантийное обслуживание и снижается риск выхода из строя системы при эксплуатации. Добросовестный производитель дорожит репутацией, поэтому перед поступлением в продажу изделия проходят качественное тестирование.

Управление оборудованием требует использования нескольких электроустановочных и вспомогательных изделий – это кнопки включения и остановки, переключатели режимов/скоростей, сигнальные лампы, автоматы, источники звука и т.п.

Все перечисленные и подобные им устройства позволяют быстро реагировать на любые изменения в работе электротехники, станков и целых систем, что необходимо для безопасности и эффективной работы.

Обзор моделей

Кнопочный пост ПКЕ 222-3-У2-IP54-КЭАЗ

Обладает 3 кнопками, помещен в тугоплавкий пластик, отвечает всем государственным стандартам ГОСТ 15150-69 и ГОСТ 15543.1-89.

Его цена – 237 рублей.

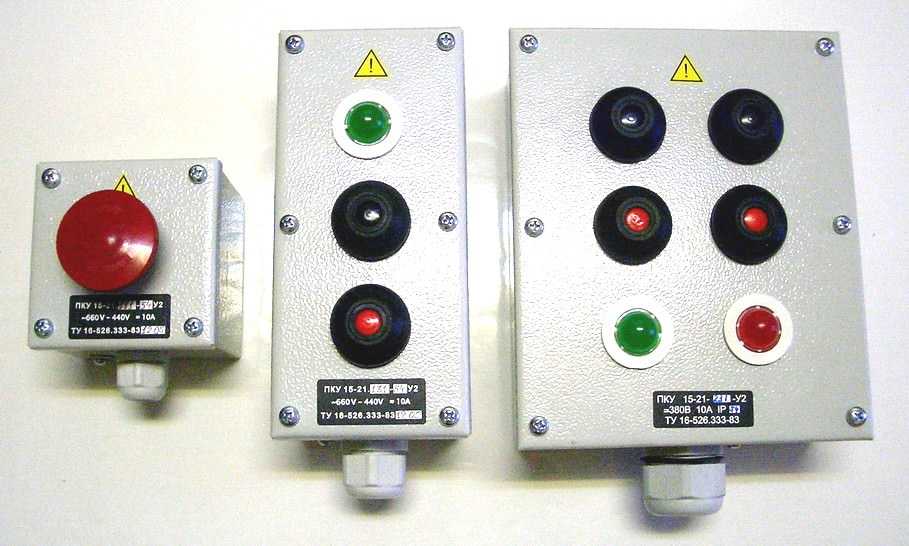

Кнопочный пост Электротехник ПКУ 15-21

Имеет 2 кнопки, светодиодный индикатор обозначения активности, помещен в алюминиевый корпус, имеет все необходимые сертификаты соответствия.

Стоит 1248 рублей.

Подвесной кнопочный пост Schneider Electric Harmony XAC-B XACB6913

Пускатель предназначен для пуска, установки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором, а также их защиты от перегрузок по току недопустимой продолжительности.

Как к элементу систем автоматического управления к электромагнитным пускателям предъявляются высокие требования по износостойкости. Классы износостойкости: А, Б и В. Пускатели производятся в исполнениях с различной степенью защиты от прикосновений и внешних воздействий (IP00, IP20, IP40, IP54). Климатическое исполнение и категории размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Монтаж производится на вертикальную поверхность при помощи монтажных винтов, с наклоном не более 15 градусов. Высота над уровнем моря не более 2000 метров (при размещении на высоте от 2000 метров до 4300 метров номинальный ток пускателя снижается на 10%).

Пускатели ПМЕ-122 устанавливаются в помещения с невзрывоопасной средой, в которой отсутствуют агрессивные газы, в концентрациях, которые могут привести к разрушению конструкцию.

В постах ввод присоединительных проводов осуществляется через сальники. Посты КУ-1232 имеют по два сальника. В постах КУ-1232 сальники расположены с двух сторон.

Посты имеют оперативные надписи: «Пуск», «Стоп».

Оперативные надписи, отличные от указанных, могут быть выполнены по отдельным заказам, причём количество букв в тексте оперативной надписи не должно превышать семи.

Оперативные надписи на указательных табличках располагаются для чтения сверху вниз (вертикальное исполнение) или слева направо (горизонт.исп)

Категория основного применения постов по ГОСТ 12434-83: DC-13,AC-15.

Номинальной тепловой ток в оболочке, А:10.

Наименьшее рабочее напряжение переменное и постоянное, В: 660.

Частота питающей сети, Гц: 50 или 60.

Степень защиты IP 56/

Трансопртирование постов управления кнопочных серии (КУ 123) должно производиться в транспортной таре железнодорожным, автомобильным, речным, воздушным и морским транспортом.

Посты управления кнопочные серии (КУ 123) хранится в закрытых помещениях с естественной вентиляцией. Температура окружающего воздуха должна быть от +40 до -50С, относительная влажность воздуха не более 98% при более низких температурах, без конденсации.

Основное назначение кнопочных постов – дистанционное управление различными электрическими установками и приборами. Наиболее часто, они используются в системах управления трехфазными синхронными и асинхронными двигателями.

Благодаря их применению, у оператора вентиляционной системы нет необходимости подниматься в зону размещения вентилятора – пост может осуществлять включение-выключение всех электрических приборов со своего рабочего места.

При этом, кнопочные посты объединяются и располагаются на одной панели, называемой пультом управления.

Функции, выполняемые кнопочными постами, к которым можно отнести:

Включение-отключение электрических приборов и устройств.
Переключение направления вращения ротора электродвигателей (реверс).
Ручное, аварийное отключение электроустановок,

Они выполняются с различным функционалом и в разнообразном исполнении.

Кнопочные посты управления не предназначены для эксплуатации в высоковольтных цепях. Основное их назначение – работы в электросетях переменного с напряжением до 600,0 вольт или постоянного тока напряжением до 400,0 вольт.

Устройство кнопочного поста

Такие устройства нашли применение в самых разных механизмах. Корпус прибора обычно изготавливают из пластика или металла. В нем располагается минимально всего два управляющих механизма, но бывает и больше. Число кнопок зависит от управляемых источников потребителей электроэнергии.

В корпусе располагаются крепежные отверстия, позволяющие установить арматуру в удобное для эксплуатации место. Главным элементом в таком устройстве считается кнопка-толкатель. Она представляет собой электротехническую коммуникационную арматуру на ручном управлении.

В современных изделиях используется сейчас 2 вида толкателей:

С самовозвратом, где возврат кнопки происходит в первоначальное положение за счет пружины, которая находится с нижней стороны устройства.
В фиксированном положении или с самоудержанием, замыкающим контакт, а также удерживающим кнопку до выполнения повторного нажатия.

Самой распространенной считается двухкнопочная конструкция. Пульт управления складывается из корпуса и лицевой панели. Между собой эти части связаны винтами. Окрашенные в разный цвет, расположенные на пульте кнопки осуществляют управление парой контактов, находящихся внутри корпуса прибора.

С кнопкой «Стоп» контакты приходят в замкнутое состояние при нажатии на пусковой толкатель и создается рабочая нагрузка. Когда силовые контакты размыкаются, то установка прекращает свою работу.

Разновидности пультов

В зависимости от области применения кнопочные устройства бывают нескольких основных типов. При работах с металло- и деревообрабатывающими станками и механизмами промышленного и домашнего назначения используется кнопочный пост ПКЕ. Эксплуатационные характеристики у такого прибора следующие:

ток коммутации — 10 А;
предельное напряжение постоянного и переменного тока — 400/600 вольт;
циклы срабатывания с максимальными параметрами — 5х106.

С помощью ПКТ происходит управление инструментом в ручном режиме с поверхности земли. Их задействуют при работах с электротехническим оборудованием, которым оснащены механизмы. Эти устройства способны поднимать крупные грузы, например, краны-балки, мостовые краны. Чаще всего эксплуатируются в специальных производственных помещениях, на складах и цехах. По своим качествам пульты в эксплуатационном и электрическом плане очень похожи на параметры ПКЕ.

Толкатели различаются по окрасу и форме. Стопорная кнопка всегда окрашивается в красные либо желтые тона. Пусковые толкатели чаще всего покрывают синим, черным, белым или зеленым цветом. По форме кнопки бывают нескольких видов:

цилиндрические;
в виде гриба;
утапливаемые в корпусе.

Больше всего распространены двухкнопочные модификации с толкателями, окрашенными в разный цвет. На современном потребительском рынке в большом ассортименте представлены кнопочные контроллеры. По своему функционалу они практически идентичны, поэтому отличия отмечаются только в материале корпуса, конфигурации и названии торговой марки.

Эксплуатационные преимущества

Между корпусом и крышкой пульта всегда закладывается прокладка. Делают ее из резины, которая создает хорошую герметичность. Уплотнитель всегда надежно защищен от негативных факторов окружающей среды. При сборке делается специальное отверстие, чтобы провести через него кабель. Крепежные детали изготавливают только из нержавеющей стали марки 316. Благодаря ей они получаются довольно прочными и долговечными.

Стоимостные показатели

Стоимость российских кнопочных постов достаточно невысока и зависит в первую очередь от числа кнопок, категории размещения и климатического исполнения. Приборы в металлическом корпусе стоят несколько дороже аналогов, установленных в пластмассовый корпус.

Так, например, цена двухкнопочных приборов «ПКЕ-222-2» находится в диапазоне 250,0…280,0 рублей. Аналогичное устройся имеющую грибообразную кнопку «Стоп» обойдется несколько дороже – 380,0 рублей.

Цена однокнопочных постов не превышает 150 рублей. Шестикнопочный тельферный пульт «ПКТ-60» стоит 300,0 рублей. Аналогичное по количеству кнопок и электрическим параметрам устройство, оборудованное ключом («защита от дурака»), будет стоит на 200,0 рублей дороже.

Общее описание

Согласно определению кнопочный пост содержит 2 – 5 кнопок. Это бывает система управления двигателем на прямой ход и реверс, либо лифтом:

вверх;
вниз;
занято;
звонок.

Кнопочный пост узнается по неповторимому виду. Это некий пульт с питающими или сигнальными проводами, которые требуется замкнуть или разомкнуть. На корпусе в ряд идут кнопки управления. Часто отличаются по цвету, чтобы указать назначение, либо снабжены надписями. Отдельные исключают взаимное нажатие, чтобы не произошел сбой оборудования.

Порой кнопка в зависимости от положения замыкает и размыкает одновременно две разные цепи поочередно. Обе не могут быть подключены, лишь по одиночке. Следовательно, главной характеристикой кнопочного поста считается его коммутационная способность. Станции набираются из отдельных кнопок.

Технические параметры поста управления

Обычно подобные приборы обладают небольшим количеством характеристик, часть из которых не техническая. К последним относят наименование поста, его тип и примечание к прибору.

Также они могут иметь такие технические параметры, по которым их и выбирают:

номинальный ток в амперах (обычно это 6 А);
напряжение в вольтах (220, 250 В и больше);
вариант исполнения по виду элемента управления;
количество элементов электрического контакта;
климатическая характеристика по соответствующему ГОСТу.

Обратите внимание! Управляющие элементы могут быть следующих видов исполнения: цилиндрические, грибовидные, грибовидные с фиксацией в положении «нажато», цилиндрические с замком и фиксацией. Вам это будет интересно Особенности ветрогенератора для дома

Вам это будет интересно Особенности ветрогенератора для дома

Переносной вариант с индикатором

Подключение

Схема управления электродвигателем

В большинстве случаев, кнопочный пост используется для коммутации питания магнитных пускателей, которые установлены в цепях управления асинхронных электродвигателей переменного тока.

и управления им с использованием трехкнопочного поста приведена на рисунке выше, где приняты следующие обозначения:

«Пуск вперед/назад» и «Стоп» -кнопки пульта управления.
КМ1 и КМ2 – катушки магнитных пускателей, осуществляющих прямое и реверсивное включение электродвигателя.
КМ1.1…КМ2.3 контакты магнитных пускателей.

Схема работает следующим образом:

При нажатии на кнопку-толкатель «Пуск-вперёд, питание подается на катушку первого магнитного пускателя («КМ1»); группа нормально разомкнутых контактов КМ1.1 замыкается, подавая питание на обмотки электродвигателя.
Нормально замкнутые контакты «КМ1.2» отключают контакты толкателя «Пуск-назад», блокируя включение катушки магнитного пускателя «КМ2», а нормально разомкнутые контакты «» замыкаются параллельно кнопке «Пуск-вперед».
При нажатии на толкатель «Стоп» питание на катушки обоих магнитных пускателей («КМ1»; «КМ2») не подается, они отключаются, контакты «КМ1.1» и «КМ1.3» размыкаются, обесточивая электродвигатель.
При нажатии на кнопку «Пуск-реверс» процедуры замыкания контактов аналогичны, только они осуществляются в отношении второго магнитного пускателя «КМ2».

Конструктивно, посты управления имеют различное исполнение, которое зависит от назначения устройства, числа объектов управления и условий эксплуатации.

Конструктивные особенности

Рис. 2 – Двухкнопочный пульт управления

В зависимости от числа управляемых потребителей электроэнергии, посты могут быть двух-(толкатели «Пуск» и Стоп»)-и-многокнопочными. Кроме того, при выполнении электротехнических и электромонтажных работ, применяются одиночные кнопки, которые пользователь может самостоятельно установить на любом пульте управления.

Кнопочные посты монтируются в пластиковом или металлическом корпусе, имеющем крепежные отверстия для установки арматуры на место удобное для эксплуатации. Отдельную группу составляют кнопочные посты, предназначенных для управления тельферами (серия «ПКТ»), кран-балками и мостовыми кранами с наземным управлением.

Основным функциональным элементом устройства, осуществляющего запуск, остановку или переключение режимов потребителя электроэнергии является кнопка-толкатель – электротехническая коммутационная арматура с ручным управлением.

Сегодня, в пультах управления используются два типа толкателей:

С самовозвратом, у которых возвращение кнопки в исходное состояние осуществляется за счет возвратной пружины, установленной на толкателе с нижней стороны.
Толкатели с фиксацией положения (с самоудержанием), которые замыкают контакт и удерживают его до повторного нажатия.

Наиболее распространена двухкнопочная пусковая арматура, конструкция которой изображена на рис.2. Пульт состоит из корпуса 1 и лицевой панели 2, которые соединены между собой винтами 3. Кнопки окрашены в разный цвет и управляют парой контактов, размещённых внутри корпуса.

В свободном состоянии кнопки «Пуск», его пара контактов разомкнута, а у кнопки «Стоп» наоборот – замкнута. При нажатии на пусковую кнопку, ее контакты замыкаются.

Существует огромное количество схем коммутации различных электротехнических систем и устройств всего двумя кнопками. Однако, большинство из них предусматривает не прямую подачу напряжения к потребителю, а через контакты магнитного пускателя, которые рассчитаны на большие токи и напряжение.

Материал корпуса зависит от условий эксплуатации и необходимой степени электрической защиты. Большинство современных кнопочных постов поставляется в металлическом или пластиковом корпусе. Однако, имеется и бескорпусная арматура, у которой кнопки закреплены на панели, а также одиночные, бескорпусные однокнопочные приборы.

Сами толкатели имеют различную форму и цвет, которые в арматуре, выпускаемой в России, обычно отражены в их условном обозначении.

По форме толкатели делятся на:

грибовидные («ГР»);
цилиндрические;
утапливаемые («Ц»);

По цвету толкателя:

Кнопки «Стоп» как правило окрашены в красный («К») или желтый («Ж») цвет;
Толкатели «Пуск» могут быть черного («Ч»), синего («С»), зеленого («З») или белого («Б») цвета.

Назначения поста управления общего значения

Применяют эти приборы в различных сферах, но в большинстве своем они производственные. Взять, к примеру, пост управления тельфером. С его помощью можно не только контролировать работу многих механизмов, но и поднимать или опускать кран, воздействовать на лифты и эскалаторы и т. д.

Если говорить о более простых аппаратах, то стандартные посты чаще всего применяют для контроля различных силовых приспособлений (электрических двигателей). Обычно это пускатель типа «Старт-Стоп», имеющий всего две кнопки с одноименными названиями. Применимо это не только к магнитным пускателям, но и к другим видам реле.

Кнопки и посты

Подключение модульного пускателя

Кнопка «пуск-стоп» в корпусе к пускателю открытого типа подключается с проводным триггером. Трансивер применяется с одним или несколькими расширителями. При подключении преобразователя проверяется сопротивление, поскольку конденсатор может не выдерживать токовой нагрузки.

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Пке 212 2у3 схема подключения
Арматура имеет эксплуатационные параметры аналогичные модельной линии «ПКЕ», однако, производитель предусмотрел собственное обозначение этой электротехнической арматуры, которая приведена на рисунке 4.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как подключить пускатель на 220в с кнопкой Условное обозначение кнопочных постов серии ПКЕ приведено на рисунке 3, в котором цифрами обозначены следующие характеристики. Спрашивайте, я на связи!

Контактные соединения в электропроводках

Поэтому выполнять монтаж цанговых фитингов желательно выполнять без перспективы последующего демонтажа. Отдельная разновидность фитингов с накидной гайкой используется для соединения ПНД труб. В ходе монтажа полиэтиленовая труба вставляется в корпус пластикового фитинга, а обжимное кольцо и накидная гайка стягивают всю конструкцию обеспечивая герметичность соединения. Пресс-фитинги применяются для монтажа металлопластиковых труб

Применение обжимного пресс-фитинга на порядок проще, чем использование аналога с накидной гайкой, но есть пара моментов, на которые нужно обратить внимание

Во-первых, пресс-фитинг после обжима образует неразборное соединение, переделать которое можно обрезав трубу и используя новую деталь. Во-вторых, для выполнения обжимного соединения нужны специальные клещи, которые равномерно обжимают гильзу по всему периметру. Так как специальные клещи относятся к категории профессионального инструмента их цена высока. Значит покупать клещи для разового использования при строительстве трубопровода в квартире невыгодно.

Устройство кнопочного поста

Любые кнопочные посты управления в плане конструкции довольно простые. В их состав входит минимальный набор деталей, но это не мешает выполнять им важнейшую функцию — подавать команду и затем проверять ее выполнение. Такие устройства нашли применение в самых разных механизмах. Корпус прибора обычно изготавливают из пластика или металла. В нем располагается минимально всего два управляющих механизма, но бывает и больше. Число кнопок зависит от управляемых источников потребителей электроэнергии.

Магнитный пускатель ПМА 3102 УХЛ4. Схема подключения с кнопочной станцией

В современных изделиях используется сейчас 2 вида толкателей:

С самовозвратом, где возврат кнопки происходит в первоначальное положение за счет пружины, которая находится с нижней стороны устройства.
В фиксированном положении или с самоудержанием, замыкающим контакт, а также удерживающим кнопку до выполнения повторного нажатия.

Схема управления двигателем с двух и трех мест

Разновидности пультов

ток коммутации — 10 А;
предельное напряжение постоянного и переменного тока — 400/600 вольт;
циклы срабатывания с максимальными параметрами — 5х106.

цилиндрические;
в виде гриба;
утапливаемые в корпусе.

Как подключить магнитный пускатель. Схема подключения.

Эксплуатационные преимущества

У кнопочных постов любого типа есть много преимуществ. Такие устройства могут комплектоваться стандартно или собираться под определенные требования заказчика. Корпус всегда изготавливают из негорючих материалов. Это тугоплавкий огнеупорный пластик либо металл. Между корпусом и крышкой пульта всегда закладывается прокладка. Делают ее из резины, которая создает хорошую герметичность. Уплотнитель всегда надежно защищен от негативных факторов окружающей среды. При сборке делается специальное отверстие, чтобы провести через него кабель. Крепежные детали изготавливают только из нержавеющей стали марки 316. Благодаря ей они получаются довольно прочными и долговечными.

Кнопочный пост

Кнопка «Стоп».

Кнопку «Стоп» легко отличить по красному

цвету. В кнопке используетсяразмыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата

, подвижный контакт кнопки поддавливается снизу пружиной и собойзамыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток. Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.
