Металлоискатель “терминатор 3”: описание, характеристики и отзывы

Базовый принцип работы МИ

Функционирование металлодетекторов основывается на пpaктической реализации явления возникновения вихревых токов при изменении электромагнитного поля в процессе его распространения в физически неоднородной среде. По своей сути, МИ является электронным прибором, при включении которого создается направленный первичный сигнал, распространяющий в окружающей среде свое электромагнитное поле.

Принцип действия металлоискателя состоит в том, что при прохождении через предметы, обладающие токопроводящими свойствами (куски металла, минералы, элементы инженерных коммуникаций и т.п.), магнитное поле передаваемого (первичного) сигнала возбуждает на их поверхностях вихревые токи, создающие собственные поля. В результате искажаются конфигурация и параметры поля первичного сигнала, что фиксирует и обpaбатывает принимающая аппаратура МИ. Параметры отраженного сигнала информируют о присутствии металлического предмета в зоне действия металлодетектора и его особенностях. В зависимости от уровня сложности схемотехники различных моделей МИ удается определять глубину залегания обнаруженного металлического предмета и его вид (золото, ферромагнитный сплав, цветной или черный металл).

Обратите внимание! Металлы не способны сами по себе испускать электромагнитные волны, чтобы каким-то образом «выдать» свое присутствие в грунте или в толще бетона. Только облучение направленным сигналом, исходящим от МИ, сможет возбудить вторичный сигнал от металлической мишени, который нередко называют отраженным или переизлученным сигналом

На рис. ниже показана условная схема генерации магнитного поля вторичного сигнала, наглядно поясняющая, как работает металлоискатель.

Вышеизложенный принцип работы металлоискателя, требующий облучения радиоволнами исследуемой среды/объекта и расшифровку принятых отраженных сигналов, является базовым для всех современных серийных МИ. Компактный ручной металлодетектор сотрудника безопасности крупного торгового центра и арочный металлоискатель в международном аэропорту, высота рамки которого превышает 2 метра, работают по одинаковому принципу.

Настройка шкалы дискриминации металлов Терминатора 3

Правильная настройка соответствует данным в таблице ниже:

Номер Порядок дискриминации
1 Сигаретная фольга
2 Золото
3 Монеты (современные рубли)
4 20 коп СССР
5 3 коп СССР
6 Свинец
7 Гильзы
8 Серебро
9 5 коп СССР
10 Алюминиевые пробки
11 Алюминий

Обратите внимание! Медь вырезаться не должна!Во-первых, после балансировки проверяем правильность подключения. Ручка дискриминации металлов стоит на нуле, ручка баланса грунта стоит в среднем положении, ручка чувства отрегулирована, переключатель режимов стоит в положении «только цвет».Берём кусочек феррита 1х1см и какую-нибудь медную деталь

Включаем прибор и машем сперва ферритом над датчиком, затем медяхой. На феррит должен быть двойной гудок, а на медяху — одинарный. Если наоборот — значит меняем концы на ТХ местами.Лучше всего взять несколько целей из разных цветных металлов, потому что не всегда прибор может дать реакцию на медь — он ведь ещё не настроен.По сути, общий смысл проверки правильности подключения сводится к тому, что на цветную цель должен звучать одинарный сигнал, а на кусочек феррита — двойной. Если так есть — значит катушки включены правильно.Далее ставим ручку БГ на 40 Ком, ручку дискрима на 0 Ком и настраиваем шкалу цветных металлов. Делается это путём добавления или уменьшения ёмкости контурных конденсаторов. В зависимости от того, где мы будем добавлять или уменьшать ёмкость (на ТХ или на RX) фазовое «окно», в которое должна попасть наша шкала и будет сдвигаться в ту или иную сторону. Если уменьшаем ёмкость на ТХ, «окно» двигается в сторону низкопроводящих металлов (в сторону фольги), если на RX — «окно» cдвигается в сторону высокопроводящих металлов, таких как медь.В общем смотрим на таблицу и, исходя из того, что «видит» ваш прибор после балансировки, соображаем, куда нам добавлять контурные кондёры (на ТХ или на RX). Добиваемся того, чтоб все цветные металлы, приведённые в таблице, были видны, а кусочек феррита вырезался при этом в положении ручки БГ примерно 40 Ком.Конденсаторы С5 и С12 тоже немного двигают это «окно», но ими мы корректируем уже более тонко. Ставим С5 — 10нф и больше его не трогаем, С12 предварительно ставим по максимальной амплитуде на ноге 12 предусилителя (МС2), а затем положением С12 после основной настройки добиваемся более точной и окончательной настройки шкалы металлов. Вот в общем-то и вся настройка.От качества выполненных вами работ по настройке будет зависить его дальность обнаружения цели и правильность дискрима, поэтому подойдите к этому делу ответственно.Металлоискатель Терминатор 3 достаточно сложен в изготовлении и настройке, его создание потребует некоторых усилий. Однако аккуратно и правильно собранный прибор будет радовать вас качеством своей работы и приятными находками. Терминатор 3 работает наравне с брендовыми металлоискателями средней ценовой категории, а его создание своими руками обходится сравнительно недорого.Видео о том, как сделать Терминатор 3 своими руками:

—>

<font>На протяжении длительного периода данный агрегат является одним из лучших среди самодельных устройств для поиска металла. За многие годы это устройство не раз модернизировалось, в результате чего появлялись новые модификации металлоискателя. С помощью этого аппарата можно найти только золото или цветные металлы – это уже будет зависеть от выбранной настройки. Изготовление металлоискателя Терминатор 3 своими руками совершенно не доставит трудностей, но для этого необходимо следовать нижеизложенной инструкции.</font>

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель пират. Его тоже несложно сделать своими руками, подробная инструкция в двух вариантах:

  1. На той же микросхеме NE555. Это классический генератор, который начинает работать, когда в зоне действия катушки появляется металл. Никаких регулировок не требуется, в динамике будет слышен только писк.
  1. По такому же принципу работает металлоискатель на транзисторе. На самом деле схема аналогичная, только NE555 заменен транзисторным генератором для КТ315.

подходить к блоку питания желательно на 12 вольт, так как качество работы зависит от напряжения. Платы уже протестированы, оба варианта показаны на иллюстрации.

Катушка (в данном случае одна) сделана из того же провода, что и трансформатор 0,5 мм. Оптимальный диаметр — 20 мм, количество витков — 25. Поскольку металлоискатель Pirate мы делаем своими руками, внешний дизайн отходит на второй план. Любой материал, который вы готовы выбросить, подойдет.

лучше сделать ручку съемной, чтобы ее было удобнее переносить. Помните, что использование металлов недопустимо.

Чувствительность регулируется двумя резисторами, которые меняются в реальном времени во время поиска. Настройка генератора не требуется.

А если качественно заклеить корпус, можно начинать искать «сокровища» в полосе для серфинга и даже на дне резервуара.

подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками может изготовить готовый «Пират» без дополнительных затрат. Для этого можно поступить двумя способами:

  1. Увеличение диаметра индуктора. При этом проницаемость вниз значительно увеличивается, но чувствительность к мелким объектам снижается.
  2. Уменьшите количество витков катушки при настройке схемы. Для этого придется пожертвовать катушкой для экспериментов. Время от времени мы снимаем (и режем), пока не увидим, что чувствительность начала снижаться. Вспомним количество витков при максимальных параметрах и создадим для этой схемы новую катушку. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменную на постоянный резистор.

Металлоискатель Pirate можно собрать на популярном контроллере Arduino».

такой прибор удобнее использовать, но дискриминации по металлам все равно не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, вкратце разберем несколько серьезных моделей.

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.

Watch this video on YouTube

Основные требования к параметрам при изготовлении

Перед тем как сделать металлоискатель своими руками в домашних условиях, необходимо учитывать условия его работы. Известно, что минерализованная почва является злейшим врагом для металлоискателя Минерализация грунта из-за частиц в почве, имеющих металлические характеристики, создает магнитный отклик, который улавливается металлодетектором. В связи, с чем понадобится машина, которая работает на разных частотах одновременно и обладает хорошими способностями распознавания. Потребуется установить как минимум 3 частоты, одну низкую, другую — высокую и одну где-то посередине. Затем, если начнут непрерывно поступать раздражающие прерывистые сигналы из-за минерализации на определенной частоте, ее нужно будет сбросить и работать на других частотах, при этом ложные сигналы значительно уменьшатся.

По всему миру минерализация различна, и существует множество металлоискателей, специально разработанных для решения этой проблемы. Некоторые из основных функций, которые необходимы детектору для борьбы с минерализацией грунта – это баланс грунта и технология импульсной индукции.

Далее перед тем как собрать металлоискатель определяют лучшую частоту для металлоискателей. Частотный диапазон может быть где-то между 1,5 кГц и 100 кГц. Она зависит:

  • От проводимости — чем выше, тем ниже должна быть частота;
  • размера цели — чем меньше, тем выше должна быть частота;
  • глубины цели — чем глубже, ниже должна быть частота.

Если пользователь собирается искать золотые самородки, то потребуется частота выше 14 кГц, которая способна обнаруживать даже маленькие золотые объекты, такие как кольца, монеты и серьги. Перед тем как сделать металлоискатель своими руками для металлов с высокой проводимостью, таких как серебро, медь и латунь, потребуется обеспечить низкочастотную работу устройства, с частотой около 3 кГц.

Для целей с низкой проводимостью, таких как цинк, кобальт, платина, олово и нержавеющая сталь – потребуются значительные частоты около 9-10 кГц.

Технические характеристики MD Terminator-3

MD Terminator-3 – мощный металлоискатель, способный обнаруживать металлические предметы на большом расстоянии в грунте и под водой. Также аппарат может распознавать металл в монолите различных материалов (бетон, кирпичная кладка, дерево и пр.).

Технические характеристики определяют возможности металлоискателя Терминатор в поиске различных металлов, в зависимости от их объёма и глубины залегания. К основным параметрам прибора относятся такие характеристики, как:

  • глубина обнаружения;
  • дискриминация;
  • баланс грунта.

Глубина обнаружения

Этот параметр является самым важным для прибора. Высокая чувствительность металлодетектора определяет эффективность его использования. Аппарат с катушкой ø 240 мм способен распознавать на предельном расстоянии следующие предметы:

  • современная монета номиналом 5 руб. – 240 мм;
  • Екатерининская пяти копеечная монета – 300 мм;
  • армейская каска – 800 мм.

Дискриминация

Эта опция позволяет различать виды металла. В режиме дискриминации прибор можно настраивать на определённые группы металлов, отсекая обнаружение других химических элементов. В то же время на металлоискателе Терминатор есть установка режима «Все металлы».

Баланс грунта

Металлические объекты, попадающие в излучаемое МД электромагнитное поле, искажают его. Блок управления анализирует изменения и выдаёт информацию в вербальном виде. Помимо этого, слой грунта тоже вносит свою порцию искажений. Степень дисбаланса зависит от минерализации почвы. Чтобы отсечь ложные импульсы, в металлодетектор встроена опция Баланс грунта. В МД Терминатор 3 (МДТ 3) отстройка от грунта происходит автоматически.

Изготовление монтажной платы

 Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить

 следующую последовательность действий: — Поиск в интернете фотомонтажной платы металлоискателя терминатор м. — Распечатка изображения на принтере в натуральную величину. — Наклеивание бумаги на кусок текстолита. — Обрезание текстолита ножовкой по периметру. — Наметка мест для крепления деталей шилом. — Просверливание проколов. — Вырезание токоведущих участков. — Удаление бумаги с токопроводящих веток. — Окрашивание оголенной краской. — Снятие остатков бумаги. — Травля металлизированной поверхности. — Окончательное очищение платы.

 Сборка схемы и подбор деталей

 Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы все комплектующие согласно списку деталей блока управления данной разновидностью устройств. Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена качественно, а радиодетали установлены правильно. Вставьте в готовую схему блок управления прибором. Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.Выводы блока соедините с датчиком.

Схемы самодельных МИ

Металлопоисковая аппаратура заводского изготовления представлена на рынке достаточно дорогими электронными системами профессионального уровня, поэтому энтузиасты постоянно обмениваются информацией, как сделать самодельный металлоискатель у себя дома с минимальными финансовыми затратами. Пошаговая инструкция по сборке и отладке устройства позволяет создать вполне работоспособный металлодетектор из доступных радиодеталей. Металлоискатели, в том числе и миноискатель своими руками, схема которого идентична с разработками для типовых МИ, выполняются на транзисторах и микросхемах. В комплектацию схем для самоделок входят также:

  • конденсаторы различных типов: керамические, пленочные, электролитические;
  • резисторы;
  • резонаторы;
  • контроллеры.

Дополнительная информация. Довольно часто в схемах любительской аппаратуры для металлопоиска используется микросхема NE 555, представляющая собой универсальный таймер, генерирующий одиночные и повторяющиеся импульсы стабильных временных характеристик.

Достойным конкурентом металлодетектору на микросхемах является металлоискатель на транзисторах, в котором генерирование сигналов происходит с использованием транзисторов КТ-361 и КТ-315 или аналогичных радиодеталей, производимых еще с советских времен.

Настройка дискриминации детектора

Устанавливаем переключатель SA2 в положение обнаружения цветмета. Показатель отсечения феррита — 40–50 кОм. Балансируем регулятор грунта в указанном диапазоне. Если показатель отсечения располагается на отметке 0–40 кОм, то увеличиваем емкость к С2. При показателе в 50 – 100 кОм — емкость к С1. Значение регулятора дискриминации должно равняться нулю, поэтому устанавливаем его в крайнее положение. Для проверки детектора Терминатор 3 используется цветмет и ферриты. Если при подносе последнего возникает двойной звуковой сигнал, а на цветмет детектор реагирует одинарным сигналом, то задача выполнена правильно. В обратной ситуации следует сменить выходы на TX-катушке.

Следующий шаг заключается в настройке видимости всего спектра металлов. Уменьшая емкость С1 выполняется смещение к фольге, а уменьшение С2 – к алюминию

Важно достичь видимости всех металлов, а также отсечения феррита при показателе 40 – 50 кОм. Конденсатор С12 применяется для дополнительной настройки

Металлоискатель Терминатор 3 — схема и необходимые компоненты

Терминатор 3 достаточно сложно изготовить самостоятельно. Новичку это будет сделать крайне тяжело. Собирать данную схему мы рекомендуем людям, у которых есть опыт в изготовлении металлодетекторов!

Для удобства изготовления и настройки металлоискателя, также вам пригодится схема Терминатора-3 с разбивкой на узлы:

Для создания и настройки металлоискателя Терминатор-3 своими руками понадобятся:

1) Конденсаторы металлоплёночные (типа К73-17)

C1.1 — 330nf c16 — 220nf c33 — 680nf
C1.2 — 330nf c17 — 220nf c34 — 1500mf x 10v
C2.1 — 150nf c18 — 220nf c35 — 470mf x 10v
C2.2 — 15nf c19 — 220nf c36 — 470nf
C3 — 3,3nf c20 — 2,2m c37 — 1000mf x 6,3v
C4 — 3,3nf c21 – 470nf c38 — 1000mf x 6,3v
C5 — 1000pf c22 — 470nf c39 — 470nf
C6 — 120pf c23 — 47nf c40 — 1mf x 160v
C7 — 560pf c24 — 47nf c41 — 2,2mf
C8 — 39pf c25 — 4,7nf c42 — 560pf
C9 — 360pf c26 — 4,7nf c43 — 330pf
C10 — 1000pf c27 — 470nf
C11 — 1000pf c28 — 470nf
C12 — 4/12pf (подстр.) c29 — 47nf
C13 — 10nf c30 — 47nf
C14 — 10nf c31 — 680nf
C15 — 2,2nf c32 — 680nf

2) SMD резисторы (размер 1206):

R1 — 100k r16 — 30k r31 — 470k
R2 — 22om r17 — 1k r32 — 47k
R3 — 100k r18 — 100om r33 — 47k
R4 — 10k r19 — 15k r34 — 470k
R5 — 300k r20 — 15k r35 — 470k
R6 — 2,4k r21 — 5,1k r36 — 30k
R7 — 100k (перемен) r22 — 47k r37 — 30k
R8 — 100k (перемен) r23 — 47k r38 — 24k
R9 — 2,4k r24 — 470k r39 — 10k (перемен. Сп5-35)
R10 — 1,5m r25 — 470k r40 — 24k
R11 — 1,5m r26 — 47k r41 — 15k
R12 — 100k r27 — 1k r42 — 24k
R13 — 110k r28 — 47k r43 — 100k
R14 — 470k r29 — 330om
R15 — 100k r30 — 470k

Схема металлодетектора

По своей конструкции металлоискатель «Терминатор 3» представляет собой стандартный монетник, претерпевший некоторые изменения, которые позволили ему обнаруживать золото и игнорировать другие цветные металлы. При использовании схемы со специальным режимом «всех металлов» прибор может искать любой металлолом. Стандартная схема позволяет осуществлять металлоискателем поиск монет, не более того.

Нестандартное применение логики в качестве ОУ является базисом схемы металлодетектора. Недостатком этого являются лишние шумы и неизвестный КУ всех микросхем. Конечно, можно для создания прибора использовать отечественную логику, однако это грозит слишком большим разбросом параметров. Снизить ущерб и избежать дополнительных проблем можно путём замены микросхемы звука на отечественный аналог.

Изготавливаем печатную плату своими руками

Схема металлоискателя “Пират”

Делаем заготовку из текстолита размером 4*9 см. Методом ЛУТ или от руки переносим рисунок на заготовку. Сверлим отверстия согласно схеме (1-1.5 мм). Прорисовываем дорожки перманентным маркером или лаком. Травим плату (возможно использование хлорного железа, перекиси водорода с лимонной кислотой или медного купороса с солью). После травления промываем печатную плату. Лудим дорожки.

Схема расположения деталей на печатной плате

Приступаем к пайке деталей

Основное, на что стоит обратить внимание – это правильное расположение микросхем и диодов согласно полярности. Так же не забываем установить перемычку

Схема  элементов металлоискателя (провода)

Соединительные провода между платой и катушкой следует подбирать под длину будущей штанги.

Технические характеристики

В нашем случае дальность обнаружения должна составить 50-60 сантиметров – на крупные цели в земле (ведра, колеса телег и тому подобное, т.е. весь лом категории 5А мы обнаружим точно – теоретически на глубине до 1 метра). Также следует понимать, что во время поиска эти показатели могут быть иными. Также на глубину обнаружения может влиять химический состав грунта – минерализация.

К сожалению, значительно увеличить чувствительность к каким-либо небольшим предметам крайне затруднительно.

Список деталей, которые потребуются для создания металлоискателя:

  • IC1 – К561ЛЕ5 (CD4001A);
  • IC2 – 78L05;
  • VT1 – КТ315;
  • R1 – 4.7к;
  • R2 – 47к подстроечный;
  • R3 – 1к;
  • R4 – 10к переменный;
  • R5 – 100к подстроечный;
  • R6 – 82к;
  • C1, C2 – 4700 пФ;
  • C3 – 56 пФ;
  • C4 – 1000 пФ;
  • C5 – 100 мкФ на 16 В электролитический;
  • C6 – 100 мкФ на 16 В электролитический;
  • C7 – 0.1 мкф;
  • Катушка  индуктивности L1 (диаметр – 16 см, количество витков – 80, диаметр провода – 0.3 миллиметра);
  • Наушники нужны низкоомные;
  • Разъем под наушники – внешний. Он припаивается к проводу;
  • Разъем для батареи типа «крона»;
  • Аккумулятор “крона”, 9В;
  • Провод длиной примерно 1 м;
  • Двухсторонний, фольгированный стеклотекстолит, 50 на 70 мм;
  • Выключатель питания;
  • Конденсаторы C1, C2, C3.

Металлоискатель Терминатор 3 — схема и необходимые компоненты

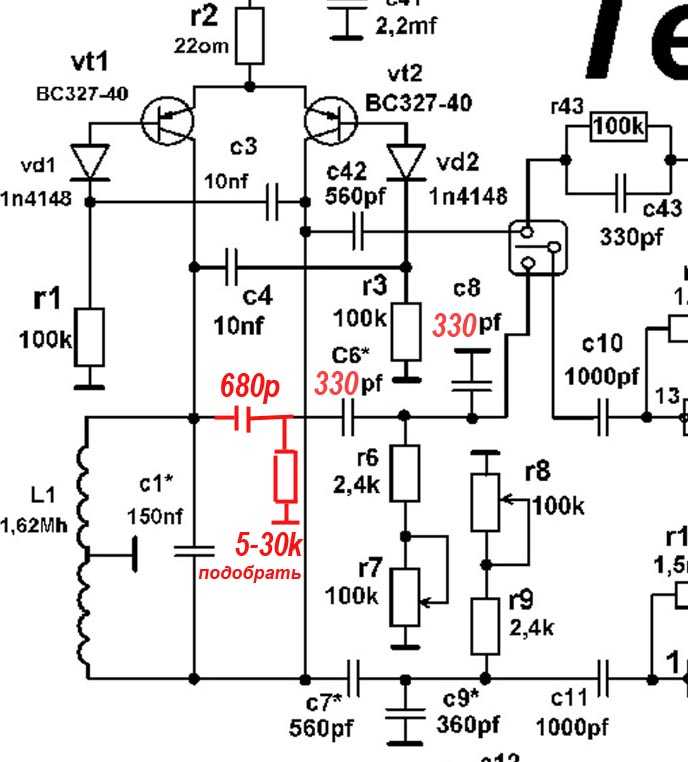

Схема металлоискателя Терминатор-3

C1.1 — 330nf c16 — 220nf c33 — 680nf
C1.2 — 330nf c17 — 220nf c34 — 1500mf x 10v
C2.1 — 150nf c18 — 220nf c35 — 470mf x 10v
C2.2 — 15nf c19 — 220nf c36 — 470nf
C3 — 3,3nf c20 — 2,2m c37 — 1000mf x 6,3v
C4 — 3,3nf c21 – 470nf c38 — 1000mf x 6,3v
C5 — 1000pf c22 — 470nf c39 — 470nf
C6 — 120pf c23 — 47nf c40 — 1mf x 160v
C7 — 560pf c24 — 47nf c41 — 2,2mf
C8 — 39pf c25 — 4,7nf c42 — 560pf
C9 — 360pf c26 — 4,7nf c43 — 330pf
C10 — 1000pf c27 — 470nf
C11 — 1000pf c28 — 470nf
C12 — 4/12pf (подстр.) c29 — 47nf
C13 — 10nf c30 — 47nf
C14 — 10nf c31 — 680nf
C15 — 2,2nf c32 — 680nf
R1 — 100k r16 — 30k r31 — 470k
R2 — 22om r17 — 1k r32 — 47k
R3 — 100k r18 — 100om r33 — 47k
R4 — 10k r19 — 15k r34 — 470k
R5 — 300k r20 — 15k r35 — 470k
R6 — 2,4k r21 — 5,1k r36 — 30k
R7 — 100k (перемен) r22 — 47k r37 — 30k
R8 — 100k (перемен) r23 — 47k r38 — 24k
R9 — 2,4k r24 — 470k r39 — 10k (перемен. Сп5-35)
R10 — 1,5m r25 — 470k r40 — 24k
R11 — 1,5m r26 — 47k r41 — 15k
R12 — 100k r27 — 1k r42 — 24k
R13 — 110k r28 — 47k r43 — 100k
R14 — 470k r29 — 330om
R15 — 100k r30 — 470k
  • Мс1 — HEF4069UBP
  • MC2 — HEF4069UBP
  • MC3 — HEF4069UBP
  • MC4 — 74HC4066N
  • MC5 — HEF4069UBP
  • MC6 — HEF4069UBP
  • MC7 — HEF4069UBP
  • MC8 — LM193N
  • MC9 — KP1170EH6
  • MC10 — KP1171CП64
  • MC11 — TL431ACLP
  • VT1 — BC327-40
  • VT2 — BC327-40
  • VT3 — 2SC4204
  • VT4 — BC517
  • VD1 — 1N4148
  • VD2 — 1N4148
  • VD3 — светодиод (любой)
  • VD4 — FR157 (можно не ставить)
  • мультиметр с измерением емкости;
  • осциллограф;
  • LC метр.

pechatnaya-plata-dlya-metalloiskatelya-terminator3-neskolko-versiy.rar

Особенности ремонта

Если кладоискатель сам сделал себе металлодетектор, то и гарантийные обязательства по нему он принял на себя. И сам к себе несёт блок управления за любым ремонтом. Штанги и катушки это касается в равной степени.

Покупной блок — тут надо смотреть. Обычно хороший продавец предлагает сопровождение — гарантийное и послегарантийное. Уж в консультации-то Самоделкин, который решил подзаработать на мелкосерийном производстве металлодетекторов, вряд ли откажет. А знакомый Кулибин по его консультации заменит сдохшую детальку или поменяет на более подходящую.

Оперативный же ремонт на копе одинаков для всех металлоискателей. Моточек синей изоленты таскать с собой ненапряжно, а пользы от него целый вагон. Можно и катушку за обломанные уши к штанге примотать, и саму штангу срастить с помощью палки, ветки, удочки — лишь бы непроводящий материал был.

Изготовление МДТ 3 своими руками

Металлоискатель с дискриминацией металлов

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.


Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

  1. В интернете выбирают снимок печатной платы.
  2. На принтере распечатывают рисунок в натуральную величину.
  3. Бумагу наклеивают на кусок текстолита.
  4. По периметру рисунка текстолит обрезают ножовкой.
  5. Шилом намечают места крепления радиодеталей.
  6. Проколы сверлят мини дрелью.
  7. Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
  8. Бумагу удаляют с токопроводящих веток и площадей платы.
  9. Оголённые участки покрывают краской.
  10. Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
  11. Металлизированную поверхность протравливают специальным раствором для печатных плат.
  12. Плату окончательно очищают салфеткой, смоченной в растворителе.


Монтажная плата

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.


Полный перечень деталей схемы

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.


Пропаянная монтажная плата

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.


Вид платы сверху

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.


Панель управления

Описание настройки металлоискателя Терминатор-3

Для начала следует обратить на узлы, обозначенные на схеме, так как именно по ним придётся ориентироваться впоследствии. Это пригодится в процессе настройки. При подключении к автогенератору передающей катушки (ТХ
) он начинает вырабатывать колебания тока. Эти колебания выходят в виде меандра из микросхемы МС1.

После этого следует перейти к приёмной катушке (RX), в которой также имеется ток, наведённый ТХ и создающий поле. По этому полю катушку следует уравновесить с ТХ. Иными словами, надо вычесть из поля ТХ поле RX. Для этого понадобится компенсационная катушка (СХ). По разным датчикам она предстаёт по-разному: в датчике «КОЛЬЦО» СХ — реальна, в виде катушки, а в датчике DD CX — виртуальная. Её следует подключить так, чтобы ток в ней бежал в противоположную сторону по отношению к приёмной катушке. Путём постепенного отматывания с компенсационной катушки достигается уравновешивание TX и RX по току.

Сведение баланса контролируется по осциллографу, что позволяет добиться минимальной амплитуды при всех положениях ручки по очереди. При достижении определённой точки, при которой амплитуда опять начинает расти, начинает действовать настроечная петля
, которая делается из одного из концов компенсационной катушки. Перед этим следует обязательно настроить TX и RX по частоте, притом что RX делается на 100 Гц ниже, чем ТХ. Катушки настраиваются на желаемую частоту путём подключения каждой из них по очереди к осциллографу и генератору прибора.

СХ по частоте настраивать не требуется. Образуется ситуация, при которой баланс нарушается в случае появления под датчиком металлического объекта, в результате чего в RX бежит ток
, который оттуда попадает в предварительный усилитель, где он затем усиливается и подаётся в синхродетектор (СД), который, в свою очередь, обнаруживает фазы приходящего сигнала и выдаёт всё в усилительные каналы. В них всё усиливается и затем попадает на компоратор МС8, чья задача заключается в сравнении уровней сигнала в каналах, после чего компоратор выдаёт разрешение сработать звуковому генератору.

В принципе так работают почти все балансники, правда, с небольшими отличиями. Отличия, во многом, касаются нюансов с отстройкой металлоискателя от грунта. В Терминаторе-3 отстройка фазовая.

Проверка платы прибора после окончательной пайки:

Для того чтобы провести проверку платы металлоискателя после пайки всех элементов схемы, следует провести ряд процедур, которые позволят определить правильно ли была спаяна схема.

Для этого нужно выполнить следующие действия:

Следует сказать пару слов об индикации разряда аккумулятора. Она выглядит следующим образом: металлоискатель начинает подавать частые сигналы через одинаковые промежутки времени. При этом диод должен гореть постоянно, а чувствительность резко падает.

Все настройки по частоте металлоискателя следует производить с тем самым кабелем, с которым прибор будет впоследствии использоваться. После того, как пользователь произвёл все необходимые настройки по частоте, ему ни в коем случае нельзя менять длину кабеля.

Выше представлена картинка, которая описывает чувствительность аппарата. Приведены некоторые данные о нескольких материалах, которые могут быть обнаружены этим металлоискателем.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
