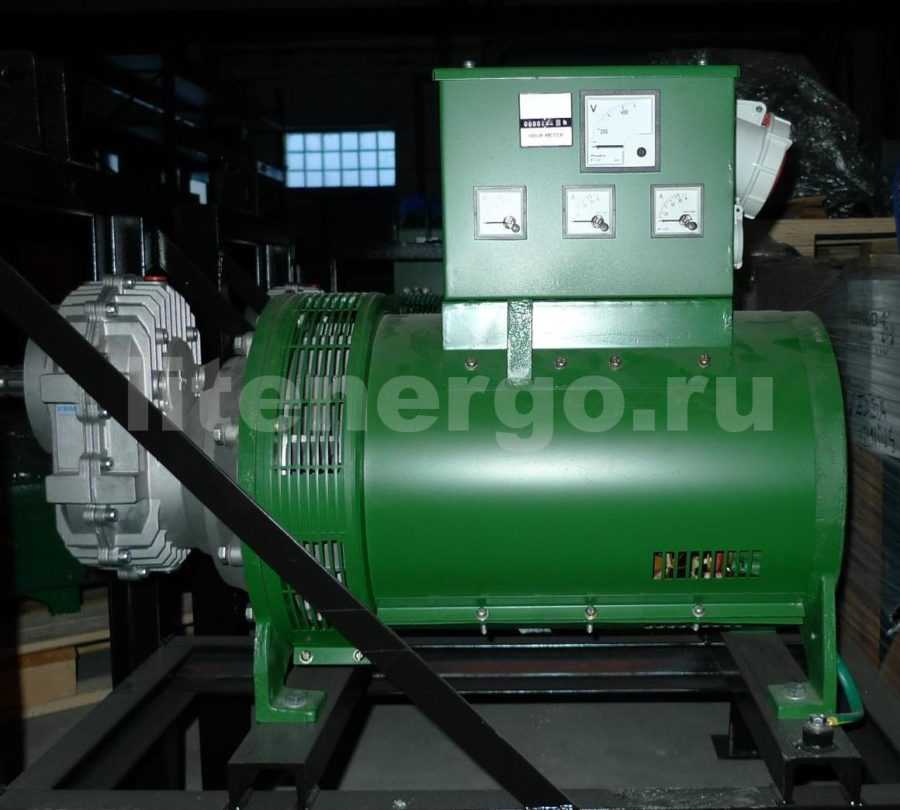

Синхронный генератор переменного тока: устройство, принцип работы, применение

Какой лучше взять

Сталкиваясь с задачей какой альтернатор выбрать (синхронный или асинхронный), пользователи должны отталкиваться от требований, которые предъявляют технике. Бесщеточные модели – источник реактивной энергии, не боящийся перегрузок от пусков электрического оборудования. В составе есть автоматический регулятор, ограждающий от непредвиденных изменений.

Бесщеточные конструкции сами являются потребителем электричества, поэтому зависит от характеристик и качества тока. Аппаратам опасно работать при пусковой нагрузке. В профессиональном оборудовании для стабилизации величины тока в составе предусматривают конденсаторы.

Как правильно выбрать Источник ladistributionltd.com

Если нужно защитить технику от скачков энергии, то выбирают синхронные альтернаторы. У оборудования высокие требования к стабильности напряжения, что предупредит возможные проблемы. Аппараты подходят при частых перегрузках в режиме переходном, который происходит при подключении электрических пользователей (техники). Генератор защитит все подсоединенные приемники.

Асинхронный альтернатор применяют для эксплуатации оборудования, у которого нет высоких требований к качеству тока. Устройство отлично работает в запыленных местах, а мелкий сор или влага не выведет аппарат из строя. Модель подойдет в случаях, когда нет возможности купить дорогой щеточный вариант или отсутствует квалифицированное обслуживание. Техника с дополнительными пусковыми конденсаторами способна выдержать перегрузки при переходном режиме.

Если надо выбрать альтернатор для дома, то лучше отдать предпочтение синхронной модели. Щеточное оборудование с функцией AVR (стабилизация напряжения) подойдет для ПК и бытовой техники. Генератор оградит чувствительные устройства от скачков энергии и выхода из строя. Аппарат подойдет для:

офисов;
медицинских клиник;
исследовательских лабораторий.

Если нужен аппарат для строительства, тогда отдают асинхронной модели. Бесщеточные генераторы отлично функционируют на свежем воздухе, на улице. Конструкция не боится пыли в производственном цехе. Из-за устойчивости к замыканиям оборудование не ломается при сварке, а компактность добавляет агрегату мобильности (легко переносить).

При выборе мощности складывают сумму всех подключенных потребителей. Чтобы не было непредвиденных ситуаций, модели берут с запасом пропускной способности. Генератор обязательно проверяют во включенном режиме. При работе измерительные приборы всегда стабильные, а выхлопы звучат ровно, без рывков.

Как выбирают генератор Источник sogaenergyteam.com

Перед выбором оборудования обращают внимание на тип топлива. Показатель влияет на стоимость аппарата и последующего технического обслуживания

Если генератор планируют эксплуатировать периодически или при минусовых температурах, то отдают предпочтение дешевому бензиновому. При круглосуточной работе в частном доме или офисе лучше взять дизельный. Разовая переплата позволит сэкономить средства по сервису электростанции.

Способы возбуждения синхронных генераторов

Самым распространенным способом создания основного магнитного потока синхронных генераторов является электромагнитное возбуждение, состоящее в том, что на полюсах ротора располагают обмотку возбуждения, при прохождении по которой постоянного тока, возникает МДС, создающая в генераторе магнитное поле. До последнего времени для питания обмотки возбуждения применялись преимущественно специальные генераторы постоянного тока независимого возбуждения, называемые возбудителями В

(рис. 1.3, а). Обмотка возбуждения (ОВ ) получает питание от другого генератора (параллельного возбуждения), называемого подвозбудителем (ПВ ). Ротор синхронного генератора, возбудителя и подвозбудителя располагаются на общем валу и вращаются одновременно. При этом ток в обмотку возбуждения синхронного генератора поступает через контактные кольца и щётки. Для регулирования тока возбуждения применяют регулировочные реостаты, включаемые в цепи возбуждения возбудителяr 1 и подвозбудителяr 2 . В синхронных генераторах средней и большой мощности процесс регулирования тока возбуждения автоматизируют.

В синхронных генераторах получила применение также бесконтактная система электромагнитного возбуждения, при которой синхронный генератор не имеет контактных колец на роторе. В качестве возбудителя в этом случае применяют обращенный синхронный генератор переменного тока В

(рис. 1.3, б). Трехфазная обмотка2 возбудителя, в которой наводится переменная ЭДС, расположена на роторе и вращается вместе с обмоткой возбуждения синхронного генератора и их электрическое соединение осуществляется через вращающийся выпрямитель3 непосредственно, без контактных колец и щёток. Питание постоянным током обмотки возбуждения1 возбудителя В осуществляется от подвозбудителяПВ – генератора постоянного тока. Отсутствие скользящих контактов в цепи возбуждения синхронного генератора позволяет повысить её эксплуатационную надёжность и увеличить КПД.

В синхронных генераторах, в этом числе гидрогенераторах, получил распространение принцип самовозбуждения (рис. 1.4, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупроводниковый преобразователь ПП

преобразуется в энергию постоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счёт остаточного магнетизма машины.

На рис. 1.4, б представлена структурная схема автоматической системы самовозбуждения синхронного генератора (СГ

) с выпрямительным трансформатором (ВТ ) и тиристорным преобразователем (ТП ), через которые электроэнергия переменного тока из цепи статораСГ после преобразования в постоянный ток подаётся в обмотку возбуждения. Управление тиристорным преобразователем осуществляется посредством автоматического регулятора возбужденияАРВ , на вход которого поступают сигналы напряжения на входеСГ (через трансформатор напряженияТН ) и тока нагрузкиСГ (от трансформатора токаТТ ). Схема содержит блок защиты (БЗ ), обеспечивающий защиту обмотки возбуждения (ОВ ) от перенапряжения и токовой перегрузки.

Мощность, затрачиваемая на возбуждение, обычно составляет от 0,2 до 5 % полезной мощности (меньшее значение относится к генераторам большой мощности). В генераторах малой мощности находит применение принцип возбуждения постоянными магнитами, расположенными на роторе машины. Такой способ возбуждения даёт возможность избавить генератор от обмотки возбуждения. В результате конструкция генератора существенно упрощается, становится более экономичной и надёжной. Однако, из-за высокой стоимости материалов для изготовления постоянных магнитов с большим запасом магнитной энергии и сложности их обработки применение возбуждения постоянными магнитами ограничено машинами мощностью не более нескольких киловатт.

Синхронные генераторы

составляют основу электроэнергетики, так как практически вся электроэнергия во всём мире вырабатывается посредством синхронных турбо- или гидрогенераторов. Так же синхронные генераторы находят широкое применение в составе стационарных и передвижных электроустановок или станций в комплекте с дизельными и бензиновыми двигателями.

Классификация

Различают два вида генераторов постоянного тока:

с независимым возбуждением обмоток;
с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

устройства с параллельным возбуждением;
альтернаторы с последовательным возбуждением;
устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные показатели при оптимальных оборотах вращения якоря.

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

ЧИТАТЬ ДАЛЕЕ: Колокольчик садовый 48 фото многолетние виды и сорта кампанулы посадка уход за крупными и низкорослыми цветками

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.

Принцип действия машин постоянного тока

Принцип действия машин постоянного тока.

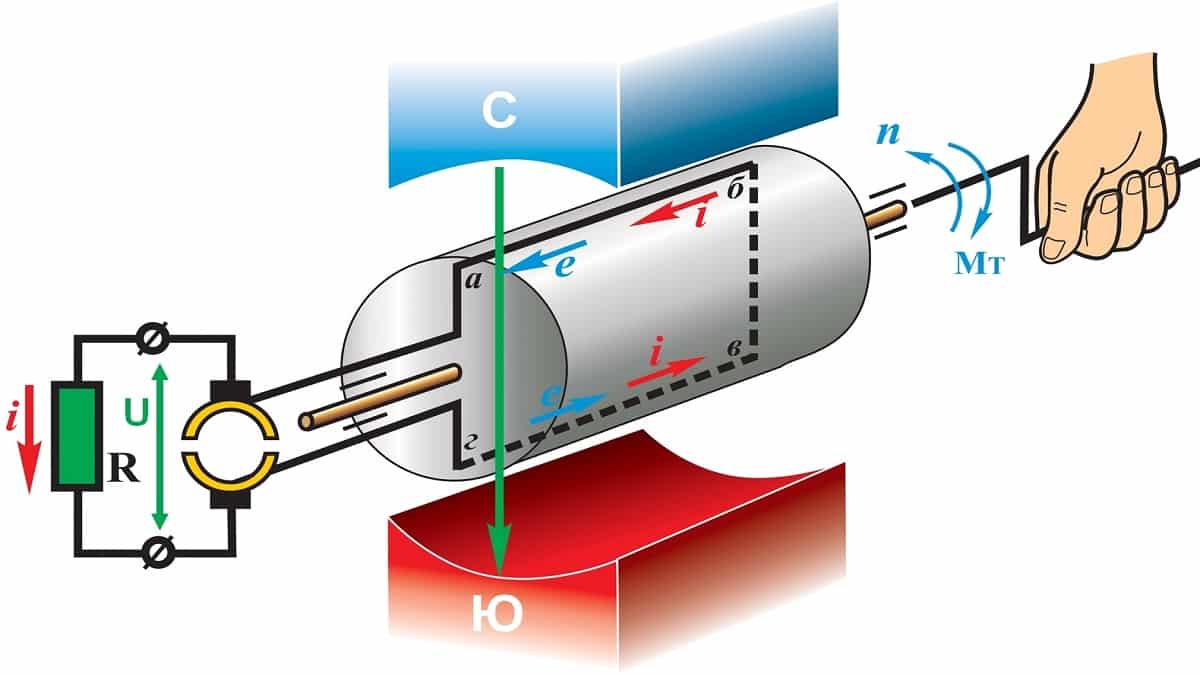

Принцип действия генератора. Простейший генератор можно представить в виде витка, вращающегося в магнитном поле (рис. 1.4, а, б). Концы витка выведены на две пластины коллектора. К коллекторным пластинам прижимаются неподвижные щетки, к которым подключается внешняя цепь.

Принцип работы генератора основан на явлении электромагнитной индукции. Пусть виток приводится во вращение от внешнего приводного двигателя ПД. Проводники активной части витка пересекают магнитное поле и в них по закону электромагнитной индукции наводятся ЭДС e1 и e2, направление которых определяется по правилу правой руки. При вращении витка по направлению движения часовой стрелки в верхнем проводнике, находящемся под северным полюсом, ЭДС направлена от нас, а в нижнем, находящемся под южным полюсом, – к нам. По ходу витка ЭДС складываются, результирующая ЭДС е = е1 – е2.

Если внешняя цепь замкнута, то по ней потечет ток, направленный от нижней щетки к потребителю и от него – к верхней щетке. Нижняя щетка оказывается положительным выводом генератора, а верхняя – отрицательным. При повороте витка на 180° проводники из зоны одного полюса переходят в зону другого полюса и направление ЭДС в них изменяется на обратное. Одновременно верхняя коллекторная пластина входит в контакт с нижней щеткой, а нижняя – с верхней, направление тока во внешней цепи не изменяется. Таким образом, коллекторные пластины не только обеспечивают соединение вращающего витка с внешней цепью, но и выполняют роль переключающегося устройства, т. е. являются простейшим механическим выпрямителем.

Принцип действия двигателя. То же устройство работает в режиме электрического двигателя (рис. 1.5), если к щеткам подвести постоянное напряжение. Под действием напряжения U через щетки, пластины коллектора и виток потечет ток i. По закону электромагнитной силы (закон Ампера) взаимодействие тока и магнитного поля В создает силу f, которая направлена перпендикулярно i. Направление силы f определяется правилом левой руки (рис. 1.5): на верхний проводник сила действует вправо, на нижний – влево. Эта пара сил создает вращающий момент Мвр, поворачивающий виток по часовой стрелке. При переходе верхнего проводника в зону южного полюса, а нижнего – в зону северного полюса концы проводников и соединенные с ними коллекторные пластины вступают в контакт со щетками другой полярности.

Рис.1.5

Направление тока в проводниках витка изменяется на противоположное, а направление сил f, момента Мвр и тока во внешней цепи не изменяется. Виток непрерывно будет вращаться в магнитном поле и может приводить во вращение вал рабочего механизма (РМ).

Таким образом, коллектор в режиме двигателя не только обеспечивает контакт внешней цепи с витком, но и выполняет функцию механического инвертора, т.е. преобразует постоянный ток во внешней цепи в переменный ток в витке.

Рассмотрение принципа действия показывает, что машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя, т. е. обладает свойством обратимости.

Противодействующий момент и противо-ЭДС. При работе машины в режиме генератора по замкнутой внешней цепи и витку обмотки якоря протекает ток, направление которого совпадает с направлением ЭДС (рис. 1.4,6), взаимодействие тока с магнитным полем полюсов создает момент М, направленный в рассматриваемом случае против часовой стрелки. Так как приложенный к витку вращающий момент приводного двигателя Мвр направлен по часовой стрелке, то возникающий при работе генератора момент называется противодействующим моментом Мnp. По существу возникновение Мпр — это реакция машины на воздействие внешнего момента Мвр, а физическая природа противодействующего момента та же, что и вращающего момента у двигателя. В установившемся режиме работы генератора между Мвр и Мпр устанавливается равновесие и Мвр=Мпр.

При работе машины в режиме двигателя проводники якоря пересекают магнитное поле и в них наводится ЭДС (рис. 1.5,б). Ее направление определяется по правилу правой руки. В рассматриваемом случае она направлена против тока и, следовательно, навстречу приложенному напряжению сети U и поэтому называется противо-ЭДС Enp. Физическая природа противо-ЭДС та же, что и ЭДС генератора. В установившемся режиме работы двигателя между Enp и U устанавливается равновесие и можно считать, что Enp ≈ U .

Таким образом, при работе машины постоянного тока в любом режиме во вращающихся проводниках наводится ЭДС Е и возникает момент М, но роль их в разных режимах различная.

Принцип работы трехфазного синхронного генератора.

Синхронными называются электрические машины, частота вращения которых связана постоянным соотношением с частотой сети переменного тока, в которую эта машина включена. Синхронные машины служат генераторами переменного тока на электрических станциях, а синхронные двигатели применяются в тех случаях, когда нужен двигатель, работающий с постоянной частотой вращения. Синхронные машины обратимы, т.е. они могут работать и как генераторы, и как двигатели, хотя в конструкциях современных синхронных генераторов и двигателей имеются небольшие, но практически весьма существенные отличия. Синхронная машина переходит от режима генератора к режиму двигателя в зависимости от того, действует ли на ее вал вращающая или тормозящая механическая сила. В первом случае она получает на валу механическую, а отдает в сеть электрическую энергию, а во втором случае она потребляет из сети электрическую энергию, а отдает на валу механическую энергию.

Основной магнитный поток синхронного генератора, создаваемый вращающимся ротором, возбуждается посторонним источником-возбудителем, которым обычно является генератор постоянного тока небольшой мощности, установленный на общем валу с синхронным генератором. Постоянный ток от возбудителя подается на ротор через щетки и контактные кольца, установленные на валу ротора.

На валу ротора устанавливают контактные кольца, к которым присоединяют выводы обмотки возбуждения. Кольца надежно изолируют от вала и друг от друга. К кольцам прилегают щетки,

укрепленные в щеткодержателях, образуя скользящий контакт. Через скользящий контакт обмотка возбуждения подключается к источнику постоянного тока. При подключении обмотки возбуждения вращающегося ротора к источнику постоянного тока создается вращающийся вместе с ротором магнитный поток, пересекающий трехфазную обмотку статора и по закону электромагнитной индукции в каждой фазной обмотке образуется наводящий э д с.

Э д с статора составляет симметричную трехфазную э д с, и при подключении к обмотке статора симметричной нагрузки эта обмотка нагружается симметричной системой токов. Машина при этом работает в режиме генератора.

Как и все электрические машины, синхронные машины обратимы. У синхронных машин частота вращения ротора равна частоте вращения магнитного поля статора.

Источник

Устройство и принцип работы синхронного генератора

Синхронным генератором (СГ) называют устройство, выполняющее функцию трансформации механической энергии в электрическую. Принцип работы и устройство синхронного генератора достаточно просты и надежны. Такое энергетическое оборудование востребовано для использования в мобильных авторемонтных мастерских, для ремонта и обслуживания станков-качалок, спецмашин нефтегазовой отрасли, на ГЭС, ТЭС, АЭС, в транспортных системах.

Основные конструктивные элементы

В конструкцию статора входит корпус, внутри которого расположен сердечник, или пакет, собираемый из листов электротехнической стали особой формы. На качество электрического тока влияют такие факторы как: цельность листов в пакете (бывают цельными или составными), качество и материал обмотки. Для обмотки применяется медный эмаль-провод, а в дешевых устройствах возможна замена меди на алюминий.

Роторы изготавливаются явнополюсными или неявнополюсными.

Явнополюсные роторы предназначены для синхронных генераторов, работающих с двигателями внутреннего сгорания с низкой частотой вращения — 1500 и 3000 об/мин.
Неявнополюсные роторы востребованы в высокоскоростных (более 3000 об/мин) механизмах переменного электрического тока высокой мощности. Обычно их размещают на одном валу с паровыми турбинами. Такие СГ называют «турбогенераторы».

Определение скорости вращения

Понятие «синхронный» означает, что число оборотов находится в прямой математической зависимости от частоты тока. Эта зависимость определяется по формуле n = 60*f/p, где:

n — скорость вращения, об/мин;
f — частота, в бытовой электрической сети она равна 50 Гц;
p — количество пар полюсов.

Принцип работы СГ

Принцип действия машины в режиме синхронного генератора:

При пропускании через обмотку возбуждения постоянного тока образуется стабильное во времени магнитное поле с чередующейся полярностью.
При вращении магнитного поля относительно проводников обмотки якоря возбуждаются переменные ЭДС.
Переменные ЭДС суммируются, образуя ЭДС фаз. Трехфазная система образуется тремя одинаковыми обмотками, размещаемыми на якоре под электрическим углом друг к другу, равным 120°.

В случаях, если централизованное электроснабжение имеет недостаточную мощность или отсутствует, как, например, на удаленных стройплощадках, нефтегазодобывающих объектах, морских и воздушных судах, СГ в составе с двигателем внутреннего сгорания функционируют в автономном режиме. При необходимости создания мощных источников питания синхронные двигатели включают на параллельную работу. Такой способ включения позволяет более полно использовать мощность каждой машины и при необходимости выводить отдельные СГ в ремонт без прекращения эффективного электроснабжения потребителей.

Второй режим работы синхронной машины — выполнение функций электродвигателя. Обычно СГ востребован в качестве двигателя в высокомощных установках более 50 кВт. Для работы в режиме электродвигателя обмотку статора подключают к электросети, а обмотку ротора — к источнику постоянного тока. Вращающий момент возникает при взаимодействии вращающегося магнитного поля СГ с постоянным током обмотки возбуждения.

голоса

Рейтинг статьи

Разновидности агрегатов

Синхронный генератор (мотор) подразделяется на несколько моделей, которые предназначены для разнообразных целей:

Шаговые (импульсные) – применяются для приводов механизмов с циклом работы старт-стоп или устройств непрерывного движения с импульсным управляющим сигналом (счетчиков, лентопротяжных устройств, приводов станков с ЧПУ и др.).
Безредукторные – для применения в автономных системах.
Бесконтактные – применяются для работы в качестве электростанций на судах морского и речного флота.
Гистерезисные – используются для счетчиков времени, в инерционных электроприводах, в системах автоматического управления;
Индукторные моторы – для снабжения электроустановок.

Синхронный и асинхронный генератор

Электричество есть везде. Уже настал тот день, когда с этим сложно спорить. Даже там, куда не дотянулась централизованная электросеть, вовсю используются дизельные и бензиновые генераторы, которые получили широкое распространение не так давно, несмотря на почти двухсотлетнюю историю. Сегодня ассортимент генераторов очень велик, и существует множество способов их классификации, один из которых – классификация по степени синхронизации.

Применительно к электрогенераторам, синхронизация – это совмещение частоты вращения ротора и магнитного поля статора. Соответственно, если частота их вращения совпадает, такой генератор будет называться синхронным, а если нет, то асинхронным.

Синхронный генератор

Как известно, в дизельном или бензиновом генераторе электрический ток образуется после прохождения вращающегося магнитного поля через обмотку. При этом в синхронном электрогенераторе ротор представляет собой постоянный магнит или электромагнит. После запуска генератора он создаёт вокруг себя слабое магнитное поле, которое с увеличением оборотов становится сильнее. В конце концов, число оборотов ротора и магнитного поля синхронизируются, что позволяет получить на выходе наиболее стабильный ток.

В отличие от асинхронного генератора, синхронный агрегат уязвим при перегрузках, поскольку превышение допустимой нагрузки может вызвать сильный скачок напряжения в обмотке ротора. С другой стороны, важным преимуществом синхронного генератора является его способность кратковременно выдавать ток мощностью в 3-4 раза выше номинального, что позволяет подключать к нему такие устройства, как насосы, компрессоры, холодильники и т.д. Иными словами, он предназначен для электроприборов с высокими стартовыми токами. Несмотря на свою уязвимость, стоимость синхронных генераторов выше, чем асинхронных устройств.

Асинхронный генератор

Асинхронный генератор работает в режиме торможения: ротор вращается в одном направлении со статором, но скорость его вращения изначально выше. При этом частота вращения магнитного поля всегда остаётся неизменной, а регулированию поддаётся лишь скорость вращения ротора. Такие генераторы малоуязвимы при коротком замыкании и хорошо защищены от внешних воздействий (пыли, низкой температуры, влаги и т.д.).

Недостатками асинхронного генератора можно назвать обязательное наличие конденсаторов и зависимость частоты выходного тока от стабильности работы дизельного или бензинового двигателя. При этом стоимость такого устройства ниже, чем синхронного, но применяется оно реже. Асинхронные генераторы рекомендуется использовать для подключения устройств, не требующих высокого стартового напряжения и устойчивых к его перепадам.

6.6. КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА

Безколлекторные асинхронные и синхронные двигатели при многих положительных качествах имеют существенные недостатки. Они не допускают достаточно плавного и экономичного регулирования вращения. Этот пробел частично восполняют коллекторные двигатели переменного тока. Коллекторные двигатели бывают однофазными и трехфазными. Ротор однофазного коллекторного двигателя выполнен в виде цилиндра с фазными обмотками, статор — явнополюсный. Так как обмотка полюсов статора, подключаемая к сети переменного тока, создает пульсирующее магнитное поле, то все элементы магнитной цепи машины набираются из отдельных листов электротехнической стали. Вращающий момент в однофазном коллекторном двигателе создается взаимодействием токов в обмотке ротора с магнитным потоком полюсов. На рис. 6.6.1- показана схема подключения к сети коллекторного двигателя.

Коллекторные двигатели могут работать как от сети переменного тока, так и от сети постоянного тока. Это обстоятельство послужило для присвоения им наименования универсальных коллекторных двигателей. Коллекторные двигатели широко при-меняются для привода швейных машин, пылесоса и т.д.

Ротор — синхронная машина

Модификация конструктивного исполнения электрических машин.| Индукторная машина с двумя роторами.

Роторы синхронных машин, рассчитанных на частоту вращения 1500 и 3000 об / мин и выше, обычно выполняются неявнополюсными. При этом обмотка возбуждения укладывается в профрезерованные в роторе пазы.

Роторы синхронных машин бывают двух типов: явнополюсные и неявнополюсные.

Ротор синхронной машины по существу представляет электромагнит — неявнополюсный ( рис. 16 — 1) или явнополюсный ( рис. 16 — 2), обмотка которого питается постоянным током возбуждения. Последний поступает в ротор через контактные кольца и щетки от внешнего источника постоянного тока — возбудителя.

Ротор синхронной машины представляет электромагнит постоянного тока. Его обмотка питается постоянным током от постороннего источника. Она служит для создания постоянного магнитного поля ротора, и называют ее обмоткой возбуждения. Соединение обмотки ротора с источником постоянного тока осуществляется с помощью двух контактных колец на валу и неподвижных щеток. В качестве источника постоянного тока для питания обмотки возбуждения ротора применяется отдельный генератор постоянного или переменного тока. Последний подключается к обмотке возбуждения через управляемые выпрямители. Генератор, питающий обмотку возбуждения, называется возбудителем. Обычно он монтируется на одном валу с ротором генератора. Мощность, требуемая для питания обмотки возбуждения, невелика, соответственно мощность возбудителя составляет примерно 0 3 — 5 % номинальной мощности синхронной машины. Возможно также питание обмотки возбуждения от сети переменного тока, подключенной к статору, через выпрямители.

Ротор синхронной машины возбуждается постоянным током. Так как его полюса неподвижны по отношению к его обмотке, ротор должен вращаться синхронно с потоком якоря. Только при синхронной скорости полюса ротора неподвижны относительно поля якоря. При любой другой скорости вследствие относительного перемещения полей возбуждения и якоря ротор будет то ускоряться, то замедляться и средний электромагнитный момент будет равен нулю. Если нет среднего момента, машина не может ни поглощать ( как генератор), ни развивать ( как двигатель) механическую мощность.

Ротор невыраженными сами.

Ротор синхронной машины, как было указано, служит для создания основного магнитного потока. По конструкции различают роторы с явновыражен-ными и неявновыраженными полюсами.

Ротор синхронной машины выполняется или с явно выраженными полюсами, или в виде цилиндрического ротора с неяано выраженными полюсами. Первый тип ротора применяется в тихоходных машинах с большим числом полюсов. Второй т п ротора используется в быстроходных машинах.

Ротор синхронной машины выполняется или с явно выраженными полюсами, или в виде цилиндрического ротора с неявно выраженными полюсами. Первый тип ротора применяется в тихоходных машинах с большим числом полюсов. Второй тип ротора используется в быстроходных машинах.

Ротор синхронной машины представляет собой электромагнит с сосредоточенной ( явнополюсный ротор) или распределенной ( неявнопо-люсный ротор) обмоткой, называемой обмоткой возбуждения, к которой через контактные кольца и щетки подведен постоянный ток возбуждения. Число пар полюсов ротора равно числу пар полюсов обмотки статора. Ротор и его магнитное поле с потоком Ф вращаются с частотой П По, равной частоте вращения магнитного поля статора.

Ротор синхронной машины имеет обмотку возбуждения, питаемую через два контактных кольца и щетки постоянным током от постороннего источника.

Роторы синхронных машин выполняются явнополюсными и-неявно Еолюсными.

Советуем изучить — Мощность трехфазной цепи при несимметричной нагрузке

Ротор со стержневой обмоткой.

Особенности синхронного реактивного электродвигателя

Преимущества:

Простая и надежная конструкция ротора:ротор имеет простую конструкцию, состоящую из тонколистовой электротехнической стали, без магнитов и короткозамкнутой обмотки.

Низкий нагрев:так как в роторе отсутствуют токи, он не нагревается во время работы, увеличивая срок службы электродвигателя.

Нет магнитов:снижается конечная цена электродвигателя, так как при производстве не используются редко земельные металлы. При отсутствии магнитных сил упрощается содержание и техническое обслуживание электродвигателя.

Низкий момент инерции ротора:так как на роторе отсутствует обмотка и магниты, ниже, что позволяет электродвигателю быстрее набирать обороты и экономить электроэнергию.

Возможность регулирования скорости: в виду того, что синхронный реактивный электродвигатель для своей работы требует частотный преобразователь, имеется возможность управления скоростью вращения реактивного двигателя в широком диапазоне скоростей.

Недостатки:

Частотное управление:для работы требуется частотный преобразователь.

Низкий коэффициент мощности:из-за того, что магнитный поток создается только за счет реактивного тока. Решается за счет использования частотного преобразователя с коррекцией мощности.

Функциональные отличия агрегата

Чтобы устройство слаженно работало в течение долгих лет, нужно заранее ознакомиться с принципом действия синхронного генератора. Для оценки функциональных возможностей агрегата используются те же характеристики, что и для аппаратов с постоянным током. Основные различия касаются только некоторых эксплуатационных условий.

К основным характеристикам синхронного агрегата относятся следующие факты:

Снижение показателей напряжения наблюдается на активном и индуктивном сопротивлении обмоток устройства. Этот показатель может возрастать по мере того, как возрастает нагрузка самого агрегата.
Холостой ход. ЭДС прибора во многом зависит от токов возбуждения, что одновременно свидетельствует о намагничивании специальных цепей машины.
Регулировочные параметры трёхфазного генератора. Производители отмечают тот факт, что токи возбуждения зависят от нагрузки. В процессе активной эксплуатации синхронного генератора необходимо постоянно поддерживать оптимальное напряжение на зажимах. Соблюдать это требование достаточно просто, главное, регулировать ЭДС агрегата. Мастер может менять ток возбуждения в автоматическом режиме. При активно-емкостной нагрузке необходимо снижать ток возбуждения для непрерывного поддержания постоянного напряжения.
