Авр для генератора: устройство, принцип работы, схемы подключения

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.

Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.

На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Самостоятельное изготовление АВР

Если вы приобрели генератор с электростартером, то можете самостоятельно автоматизировать процесс ввода резерва. Для этого необходимо подобрать схему, отвечающую особенностям вашей домашней сети. После этого купите все необходимые детали, с учётом мощностей потребителей.

Вам понадобится:

Универсальный контроллёр.
Контакторы (для самой простой схемы – не менее 2-х).
Электрический шкаф.
Трёхуровневый переключатель рабочих режимов.
Блок питания на 1 – 3 Ампера.
Автоматика для пуска/остановки двигателя генератора (если он не оборудован таковой).
Соединительные кабели, рабочие инструменты.

Этапы работы:

Установка шкафа. Выберите подходящее место для электрощита (желательно ближе к основному вводу).
Монтаж деталей. Размещайте все узлы так, чтобы был доступ ко всем контакторам и клеммам.
Подключение линий. Строго следуйте схемам и соблюдайте назначение клемм. Пользуйтесь обозначениями на крышках и корпусах приборов. Следите, чтобы провода не пересекались. В последнюю очередь присоединяйте провода ввода, разумеется, при отключённом вводном автомате.
После монтажа обязательно протестируйте работоспособность блока АВР.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

АВР с контроллерами автозапуска генератора

Контроллеры для автоматического запуска генератора, бывают с разными функциональными возможностями. Для того, чтобы рассмотреть все возможности и настройки, у нас не хватит времени, поэтому, рассмотрим основные возможности 3-х самых распространенных контроллеров для автоматики генератора.

1.1 Щит АВР для генератора на контроллере ANS-105

Контроллер ANS-105 производства «Абовян Технолоджи», является Российской разработкой, не уступающей зарубежным аналогам, и в некоторых случаях, превосходящей по удобству эксплуатации. ANS-105 производит контроль, как в однофазной, так и в трехфазной сети основного ввода и переключение потребителя энергии с необходимыми задержками для увеличения срока службы генератора. В настройках контроллера запрограммированы все необходимые параметры для автоматизации большинства бытовых генераторов с электростартером и Вам не понадобится приложить дополнительные усилия для подбора подходящей программы. Контроллер имеет возможность взаимодействия с GSM модулем G-control, производства «Абовян Технолоджи», для отправки всей жизненно необходимой информации, касающейся эксплуатации системы резервного электроснабжения. В паре с G-control имеет возможность дистанционного запуска генератора по sms сообщению и возможность включения/отключения системы автоматики электрогенератора. G-control, позволяет так же выставлять точное время и дату, для тестового запуска генератора. Это необходимо для периодической проверки работоспособности системы. Плюсом данной системы автоматического запуска, является его доступная цена и надежно проваренная годами система автоматики генератора.

Купить Готовый комплект для автозапуска генератора на контроллере ANS-105FG с GSM модулем

Купить Готовый комплект для автозапуска генератора на контроллере ANS-105 без GSM модуля

1.2 Щит АВР для генератора на контроллере Datakom DKG-105

Щит АВР на контроллере Datakom DKG-105, следит за частотой и напряжением основного ввода, и при выходе за указанные рамки ограничений, производит автоматическое переключение потребителя электроэнергии с основной сети к генератору. Так же, система производит контроль за частотой генератора, и при превышении нагрузки на генератор, производится переход в режим «авария», с индикацией на панели управления. Плюсом данной системы является надежность и гибкая возможность настройки параметров работы, по оптимальной цене.

Купить Готовый комплект автозапуска генератора на контроллерe Datakom DKG-105

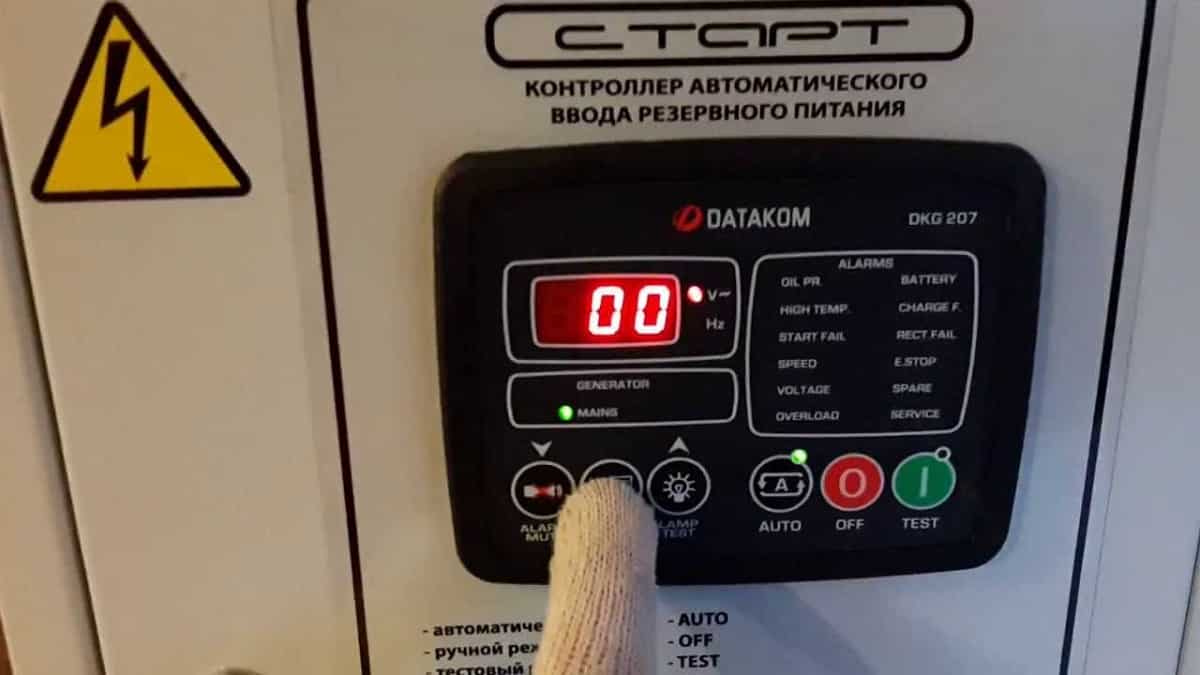

1.3 Щит АВР для генератора на контроллере Datakom DKG-207

Щит автоматики генератора на контроллере Datakom DKG-207, в автоматическом режиме, контролирует напряжение фаз основной электросети, обеспечивает автоматический запуск и переключение нагрузки, отслеживает аварийные ситуации при работающем двигателе, при необходимости переходит в режим «авария» с остановкой двигателя, и оповещает о причинах отключения, путем включения соответствующего светодиода на панели управления.

У щитов автоматикиDatakom DKG-207 (Датаком дкг-207), есть возможность управления и оповещения о наличии основного или резервного электропитания по внешнему сигналу, с помощью нашего GSM контроллера для электростанций — G-control GCU-10

Купить готовую систему автоматического запуска генератора на контроллере Datakom dkg-207

Купить готовую систему автозапуска генератора на контроллере Datakom dkg-207 с GSM модулем

Схема АВР на двух магнитных пускателях

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее. Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

нормально разомкнутым

нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

без разрыва ноля

с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

3 нормально разомкнутые

1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

Вам это будет интересно Самодельный генератор для дома

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Что такое АВР

Это блок, состоящий из нескольких узлов, который в автоматическом режиме переключает нагрузку между основным и резервным источником тока. Некоторые однофазные и трёхфазные модели бензиновых и дизельных генераторов оборудованы АВР изначально. Для переключения нагрузки потребуется только установить специальный переключатель после электросчётчика. Положение силовых контактов управляется основным источником электроэнергии.

Практически все модели с запуском электростанции от аккумулятора можно оборудовать автономными системами АВР. При этом для монтажа блоков резервного ввода применяются шкафы АВР. При этом щиты АВР (рисунок 1) можно размещать непосредственно возле газовых генераторов либо устанавливать блоки в общем электрическом щите.

Основная функция блока АВР заключается в том, чтобы осуществить автоматический запуск электростанции после исчезновения электрического тока в общей сети, а затем подключить нагрузку к резервному электроснабжению. При возобновлении подачи электроэнергии блоком автоматики нагрузка переключается на основную электрическую сеть, а резервный источник отключается.

Классификация устройств АВР:

по количеству резервных секций;
классу напряжения;
типу резервной сети (применение в однофазных сетях или для трехфазных потребителей);
мощности обслуживаемой нагрузки;
времени задержки переключения.

Электрическую схему АВР можно настроить таким образом, чтобы обеспечить энергией не всей локальной сети, а лишь тех линий, которые являются критическими. Некоторые схемы позволяют учитывать приоритетность линий. В первую очередь питанием обеспечиваются те цепи, которые обеспечивают электричеством важные системы жизнеобеспечения. Такой подход позволяет рационально распределить нагрузки.

Дополнение к статье. Переключатель.

Привожу фото переключателя TDM МП-63, с помощью которого можно вручную производить переключение улица-генератор. Схема – вначале статьи, только там однополюсный переключатель, рвущий фазу.

Переключатель на фото переключает и фазу, и ноль:

Переключатель для коммутации источника напряжения. Стоит в среднем положении.

Внимание! 63А на корпусе – это не тепловой ток, и переключатель не “выбивает”, как обычный автомат! Это максимальный рабочий ток. Переключатель для коммутации источника напряжения. Выходы нуля и фазы

Выходы нуля и фазы

Переключатель для коммутации источника напряжения. Выходы нуля и фазы

Переключатель для коммутации источника напряжения. Входы нуля и фазы города и генератора

Почему я настоятельно рекомендую использовать именно двухполюсный переключатель и переключать не только фазу, но и ноль – подробнее уже написал в этой статье.

Принцип работы

Качественный автоматический ввод резерва для генератора отличается высокой стоимостью, поэтому многие домашние мастера решают изготовить это устройство своими руками, используя те самые детали, что и в стандартных заводских агрегатах. Основной и самой дорогой частью является многофункциональный контроллер.

Для обеспечения силовой части мастера задействуют контакторы, которые используются для гарантированного переключения с главной линии на локальную сеть. Чтобы компактно разместить все детали, нужно подготовить довольно вместительный шкаф или же щит, который больше всего будет подходить по размеру к изготавливаемому агрегату.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Традиционная схема АВР всегда оснащается автоматизированным контролирующим механизмом, который работает за счёт нормального постоянного напряжения. Качественная реализация этой идеи возложена на блок питания. Чаще всего специалисты применяют стандартный аккумулятор повышенной мощности, так как при повышенных нагрузках маломощный агрегат быстро разряжается.

Выбирая контроллер, необходимо проверить наличие инверсной воздушной заслонки. Этот узел особенно полезен в тех ситуациях, когда потребитель использует генератор с механической заслонкой.

Когда все элементы есть в наличии, можно смело приступать к изготовлению АВР. Начинать нужно с монтажа всех элементов и узлов во внутренний отсек электрического щита. Этот процесс должен происходить таким образом, чтобы не образовались пересечения между проводниками, а все контакты и клеммы были легкодоступны. Далее происходит подключение силовой части и контроллеров.

В процессе подключения обязательно учитывается наличие двух мощных кабелей, которые входят в щит автоматического резерва. Один из них должен быть рассчитан на основную сеть, а второй — на резервную линию электросети. Их поочерёдное использование обусловлено различными алгоритмами работы оборудования. Но на выходе к потребителю протягивается только один силовой кабель.

Подключите АВР к генератору без проблем

Аббревиатурой АВР сокращенно именуют автоматический ввод резерва. Иногда ее расшифровывают как «автомат ввода резерва», что, впрочем, не влияет на функции, которые выполняет это устройство. Оно работает по принципу электрического реле: автоматически переключает потребителя с основной сети на резервный источник электроэнергии, если в первой напряжение пропадает.

Установка АВР на генератор предполагает несколько этапов:

Определяем какая схема подключения будет использована.
Подбираем оборудование, на основе которого будет построена схема подключения АВР , согласно требованиям заказчика.
Устанавливаем автоматический ввод резерва и подключаем к основному источнику питания.
Устанавливаем генератор и подключаем к нему системы управления.
Проводим пусконаладочные работы и вводим систему АВР в эксплуатацию.

Перед тем, как подключить АВР к генератору, следует определиться с местом инсталляции устройства и электрогенератора

Выбор места имеет важное значение, поскольку блок АВР не желательно подвергать резким перепадам температур. Поэтому установка его не желательна в холодных помещениях и на улице

Сам электрогенератор нужно устанавливать в местах, где можно обеспечить отвод выхлопных газов . В холодное время его лучше устанавливать в теплых помещениях для обеспечения быстрого пуска и выхода двигателя на рабочую температуру

Это особенно важно для дизельных устройств, силовая установка которых больше подвержена влиянию холода. В одной из прошлый статей мы рассказывали о том, как завести дизельный генератор в сильный мороз

Следует следить, чтобы аккумулятор был заряжен, а в баке было топливо.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Автоматика для генератора своими руками 7 Дистанционный автоматический запуск генератора с брелка Можно добавить в систему радиомодуль и вы сможете заводить генератор дистанционно, по радиоканалу. Спрашивайте, я на связи!

Устройство и принцип работы

АВР для генератора состоит из трёх взаимосвязанных основных блоков:

семейства контакторов, коммутирующих вводные и нагрузочные цепи;
логических и индикационных устройств;
блока релейных переключателей, предназначенных для управления генератором.

С целью повышения надёжности резервной энергосистемы устройства АВР могут комплектоваться дополнительными блоками. Например, включение в схему инверторов позволяет выровнять провалы в напряжениях, исключить временные задержки, сделать выходной ток более качественным.

Включение резервной линии обеспечивает контактная группа. За наличием вводного напряжения следит реле контроля фаз.

Рассмотрим принцип работы системы резервного питания на примере упрощённой схемы (рис. 2). В штатном режиме, когда питание осуществляется от основной сети, контакторный блок направляет электроэнергию на линии потребителей. На схеме показан дополнительный блок – инвертор, преобразующий постоянный ток от аккумулятора в переменный, напряжением 220 В.

Рис. 2. Упрощённая схема резервного питания

Сигнал о наличии вводного напряжения подаётся на блок логических и индикационных устройств. В номинальном режиме вся система находится в устойчивом состоянии. При аварии в основной сети (напряжение падает ниже установленного уровня) насыщение соленоида реле контроля фаз становится недостаточным для удерживания контактов в рабочем (нормально замкнутом) состоянии. Происходит разъединение контактов и отключение нагрузки от линии электропередач.

Если система оборудована инвертором, как показано на схеме, он переходит в режим генерации переменного тока, напряжением 220 В. Таким образом, потребители получают стабильное напряжение даже при полном отсутствии тока в коммерческой сети.

Если параметры линий электропередач не восстанавливаются в заданный промежуток времени, контролёр подаёт сигнал на запуск генератора. При поступлении от альтернатора стабильного напряжения, контакторы переключаются на резервную линию.

При полном автоматическом переключении участие оператора не требуется. Система надёжно защищена от взаимодействия встречных токов и КЗ. Для этого применяются дополнительные реле и механизмы блокировок, которые не показаны на схеме.

При необходимости оператор может переключать линии вручную с панели контролёра. Он также может изменять настройки блока управления, включать ручной или автоматический режим работы. Фото панели показано на рис. 3.

Рис. 3. Панель контролёра резервного питания
