Как выбрать самый экономичный комнатный термостат для котла отопления

Лучшие терморегуляторы для инкубатора

Еще одна актуальная сфера, где необходимы отопительные приборы и контроллеры температурного режима – инкубаторы. Если не пользоваться регуляторами, для эмбрионов может быть опасен как перегрев, так и переохлаждение. Поэтому производители совершенствуют каждую новую модель, повышая точность работы. На основе экспертных оценок, отзывов специалистов были выявлены лидеры.

ТРТ-1000

Используют чаще всего такой терморегулятор для инкубатора «Несушка», где он поддерживает определенную температуру воздуха в термостате. Для синхронной точной работы рядом с термометром располагается датчик температуры, нагреватель можно включать в розетку. На этом этапе можно задавать пороги минимальной и максимальной температуры. В модели ТРТ-1000 предусмотрено 2 уровня регулировки, мощность нагревателя от 20 до 1000 Вт, рабочая температура 20-60 °С. При этом точность срабатывания термоконтроллера 0.2 °С.

Достоинства

  • Простое управление;
  • Точное определение текущей температуры;
  • Низкая цена;
  • Долгий срок службы;
  • Световая индикация.

Недостатки

  • Отсутствие защиты от перегрева;
  • Иногда встречаются поделки.

Несмотря на простую конструкцию, отсутствие инновационных опций, ТРТ-1000 достаточно востребован в сфере фермерства и домашнего хозяйства. Главную задачу он выполняет, с точностью до 0.2 °С определяет текущий режим работы нагревательного оборудования. Главное, найти оригинальное производство, так как поделок на рынке достаточно много.

Terneo EG

Наиболее популярная модель для высокоточного поддержания нужного климата в инкубаторах. Корпус выполнен из прочного пластика, есть звуковая сигнализация для оповещения о любых изменениях. Оберегая прибор от детей, производитель установил опцию блокировки экрана. Оптимальные пределы температуры 34-39 °С, максимальное отклонение составляет всего 0.015 °С. Мощность нагрузки не превышает 500 Вт. Благодаря алгоритму PID устройство сможет адаптироваться к условиям работы любого инкубатора. Для настройки режима предусмотрено всего 3 кнопки.

Достоинства

  • Устойчивый корпус;
  • Защита от перегрева, детей;
  • Звуковой сигнал;
  • Легкий монтаж;
  • Высокая точность определения температуры.

Недостатки

Простоватый дизайн.

За свои деньги это хорошее предложение от украинского производителя. Его можно применять не только в хозяйстве, но и сочетать с бытовыми приборами. Существенных недостатков пользователями выявлено не было, разве что дизайн несколько простоват.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Настройка погодного регулирования на котле

Чтобы температура в доме оставалась постоянной, температура отопительной воды в системе, при изменении наружной температуры, должна меняться по определенному закону. Эта закономерность определяется величиной и характером теплопотерь здания, а также параметрами системы отопления.

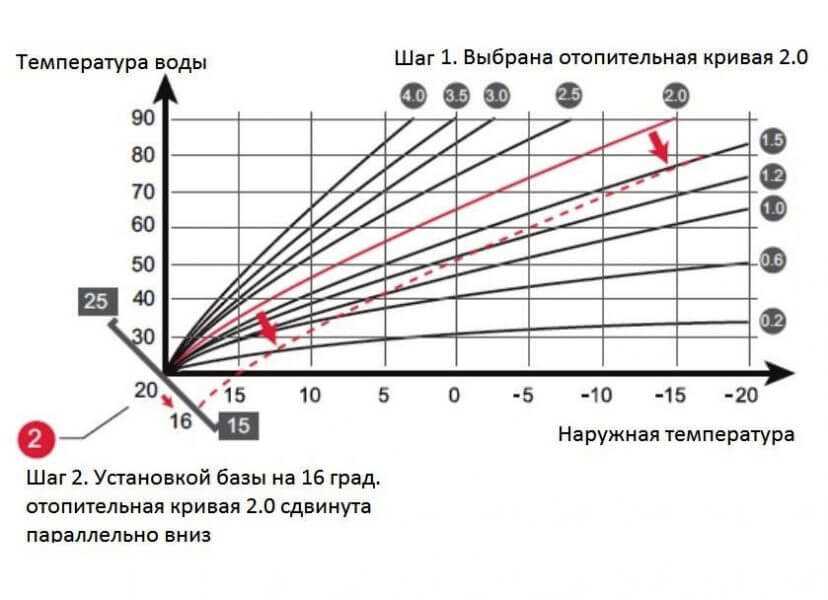

Зависимость температуры отопительной воды от температуры на улице на графике изображается отопительной кривой. Для каждого здания наклон отопительной кривой сугубо индивидуален.

Отопительные кривые для некоторых значений параметра в строке d.43 сервисного меню котла Protherm Gepard (Panther)..

Для работы с датчиком наружной температуры, подключенным к котлу, отопительную кривую для дома выбирают за два шага.

Шаг 1. В строке d.43 сервисного меню выбирают параметр, который задает наклон отопительной кривой (на графике выше). Заводская настройка параметра =1.2. Выбирают параметр, который соответствует отопительной кривой, проходящей через известную точку пересечения на графике температуры отопительной воды  и наружной температуры. Эти температуры (эту точку) определяют расчетом. Часто расчеты не делают и эта точка заранее не известна.

Обычно, параметр наклона отопительной кривой в строке d.43 подбирают опытным путем. Оставляют заводскую настройку параметра в строке d.43 и наблюдают, в какую сторону меняется температура в помещении при колебаниях наружной температуры. Если при понижении температуры на улице, температура в помещении увеличивается, то необходимо уменьшить наклон отопительной кривой, т.е. уменьшить значение параметра в строке d.43, и наоборот. Задача — подобрать такое значение параметра, при котором изменение наружной температуры не будет приводить к колебаниям температуры в доме. На этом шаге главное, это добиться стабильности температуры в помещении, не обращая внимания на абсолютную величину этой температуры.

Шаг 2. В строке d.45 сервисного меню выбирают базовую температуру отопительной кривой в диапазоне 15 — 25 оС. Заводская настройка параметра =20. Параметр в строке d.45 задает абсолютную величину температуры в помещении. Если после выбора наклона отопительной кривой на шаге 1, температура в помещении стабильна, но мала, то параметр температуры в строке d.45 увеличивают, и наоборот. В этом случае отопительная кривая на графике поднимается или опускается, но её наклон не меняется.

Если в сервисном меню вызвать строку d.47 , то на экране дисплея отобразится температура, которая измеряется с помощью датчика наружной температуры.

Читайте: Как войти в сервисное меню котла Protherm Gepard (Panther)

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Прочие типы датчиков

Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком

Преимущества и недостатки терморегуляторов с выносными датчиками

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Терморегулятор при правильной настройке может стать составной частью «умного дома»

Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.

Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.

Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.

Разновидности приборов

Устройства, предназначенные для контроля, отличаются конструкцией, но принцип работы регулятора температуры одинаков. В них могут быть задействованы механические, электронные узлы, либо их комбинации. Сейчас на рынке представлены 4 разновидности компактных комнатных приборов:

  • механические;
  • электронные;
  • программаторы;
  • беспроводные, радиоуправляемые.

Модели используются для систем теплых полов, для батарей отопления, для электрообогревателей и котлов.

Механические регуляторы

Это самые простые, практически безотказные модели. Все настройки в них делаются вручную. Терморегуляторы, предназначенные для систем отопления, различаются чувствительной средой, которая находится внутри сильфона. Поэтому механические устройства в продаже можно найти двух видов — жидкостные и газонаполненные. Первые приборы отличаются низкой ценой, вторые — большей надежностью.

У газонаполненных моделей лучшая скорость и плавность реакции на изменение температуры. Другое преимущество — минимальное влияние параметров теплоносителя на газовую среду сильфона терморегулятора. Для жидкостных регуляторов характерна большая точность передачи давления на шток.

К минусам механических терморегуляторов относится:

  • необходимость ручной настройки, она часто требует корректировки;
  • некоторая неточность температурных показателей, отличие от реальной температуры воздуха или воды может составлять 4-5°.

Главное преимущество таких регуляторов — приемлемая цена. Долговечность — второй плюс, так как в простейшей конструкции практически нет элементов, которые могут неожиданно выйти из строя. Другие модели имеют аналогичный принцип работы регулятора температуры, однако их оснащение более сложное.

Электронные термостаты

Эти устройства стоят дороже, зато они предоставляют хозяевам возможность не беспокоиться о постоянном контроле их работы. В таких регуляторах предусмотрена настройка с плавным изменением параметров в определенное время суток. Им не нужна какая-либо корректировка в случае повышения либо понижения температуры за окном.

Все необходимые показатели можно увидеть на информативном дисплее. Он бывает кнопочным или сенсорным. Для удобства владельцев в комплект входит пульт дистанционного управления. Недостатки моделей — более высокая стоимость, риск поломки электроники.

Регуляторы-программаторы

Программируемые термостаты — довольно дорогие устройства, которые имеют несколько режимов и программ. Зато с их помощью возможен постоянный контроль отопительной системы, создание максимально комфортного микроклимата, настройка для экономии энергоресурсов.

Аналоговые приборы имеют систему Wi-Fi, позволяющую отслеживать и контролировать работу через смартфон или планшет. Однако за максимальное удобство придется заплатить большую сумму. Других недостатков, помимо возможного отказа довольно сложного оборудования, у программаторов нет.

Беспроводные модели

Радиоуправляемое устройство (программируемый терморегулятор) — совершенство, из-за которого придется смириться в самой высокой ценой прибора. Зато их большое преимущество — отсутствие электрического кабеля. Такое оборудование предназначено для тех владельцев, которые не хотят «портить» интерьер ни проводами, ни дополнительными розетками.

Чаще регулятор температуры необходим для обогревательной системы, особенно если она является единственным или основным источником тепла. В таком случае ее рекомендуют оснащать электронным либо программируемым терморегулятором. Для вспомогательного обогревательного оборудования подойдет любой прибор, имеющий датчик нагрева.

Преимущества и недостатки использования терморегуляторов с выносным датчиком температуры воздуха

Прибор со встроенным датчиком может показывать некорректные данные. Особенно располагаясь около отопительного оборудования. Отдав предпочтение электронному термостату с выносным датчиком, можно значительно уменьшить ошибку измерения.

Терморегулятор демонстрирует высокую точность измерения

К преимуществам устройств данного типа стоит отнести:

  • высокую точность измерения;
  • возможность установки в любых комнатах, а также за пределами дома;
  • контроль температурного режима под любой поверхностью.

Основным недостатком является ограниченная длина провода. Исключение составляют беспроводные модели, у которых расстояние между приёмником и передатчиком может достигать 300 м.

Беспроводные модели способны принимать сигнал на большом расстоянии

3 Жидкостные и газонаполненные термостаты

Газонаполненные регуляторы отличаются длительным сроком службы, при этом они обеспечивают максимально возможную точность работы. Благодаря использованию газообразного термостатического элемента достигается четкая и плавная регулировка температуры нагрева радиаторов. У электромеханических приборов в комплекте поставки имеются датчики, определяющие температуру воздуха в помещении, что обеспечивает максимальную точность управления системой отопления.

Из преимуществ жидкостных моделей отмечают их высокую точность при передаче давления на внутренние подвижные механизмы. Такие регуляторы обеспечивают максимально точную работу радиаторов отопления в соответствии с заданной предварительно программой. В зависимости от своей модификации жидкостные регуляторы могут иметь дистанционные и встроенные датчики. Приборы, оснащенные внутренним блоком для измерения температуры, устанавливают строго горизонтально.

Регуляторы с дистанционными датчиками могут использоваться в следующих случаях:

  • радиаторы установлены в нише;
  • термостат расположен в вертикальном положении;
  • батарея закрыта плотными воздухонепроницаемыми шторами.

Термостаты для теплого пола

Термостат — это прибор, который измеряет температуру чего-либо, сравнивает эту температуру с заранее заданной и, в зависимости от результата сравнения, подает команду сервоприводу включить или выключить регулирующий вентиль. Таким образом, включая или отключая подачу тепла, термостат поддерживает температуру чего-либо с минимальными отклонениями от заданной величины, обычно с точностью +\- 0,5 оС.

Для измерения температуры термостат может иметь встроенный в корпус прибора датчик температуры. Датчик температуры может быть и выносным. Выносной датчик соединяется с термостатом проводами.

Товары для строительства и ремонта

На термостате всегда есть кнопки или колесики, с помощью которых задается температура, стабильность которой он должен обеспечить. На всех термостатах есть индикация текущего состояния — «нагрев включен» или «нагрев выключен».

Термостат в зависимости от способа соединения с исполнительным сервоприводом  может быть проводным или беспроводным.

Самый мало бюджетный вариант — это проводной термостат. Сам прибор устанавливается в помещении, в котором должен поддерживать температуру. Коллектор теплого пола с сервоприводами может быть установлен в другом месте, например, в котельной. Между собой эти устройства соединяют тонкими проводами.

Беспроводной термостат передает команду управления на сервопривода коллектора по радиоканалу. Для этого, в корпусе термостата имеется радиопередатчик, а вблизи коллектора устанавливают радиоприемный блок. Установка беспроводного термостата бывает выгодна, когда проводят работы по автоматизации в уже построенном доме — не требуется прокладывать провода и нарушать отделку помещений.

Термостат с функцией регулирования температуры в помещении и температуры теплого пола. Работает с двумя термодатчиками, один — в корпусе прибора, другой — выносной, в теплом полу.

Для регулирования температуры воздуха и температуры теплого пола  в соответствии с алгоритмом — регулируем температуру воздуха в помещении, но не даем нагреться полу выше заданной температуры, необходим термостат, имеющий соответствующие функции.

Термостат для теплого пола:

  • Должен работать с двумя датчиками температуры: встроенным датчиком температуры воздуха и выносным датчиком температуры теплого пола.
  • В термостате должна быть предусмотрена возможность задавать отдельно температуру воздуха и температуру теплого пола.
  • Должен быть заложен алгоритм регулирования по температуре воздуха с ограничением температуры поверхности теплого пола.

Коммутационный модуль для подключения к одному термостату нескольких контуров теплого пола

Один термостат может управлять несколькими исполнительными сервоприводами, установленными на одном коллекторе. Термостат с сервоприводами соединяют через специальный блок — коммутационный модуль.

ПРИНЦИП РАБОТЫ МЕХАНИЧЕСКОГО ТЕРМОРЕГУЛЯТОРА

Механический термостат — это устройство, которое как нельзя лучше отражает собой принцип – «Все гениальное просто!». При всей разности конструкций и используемых компонентов, в работе механических термостатов заложен один единственный принцип, а именно способность некоторых материалов и веществ в зависимости от температуры изменять свои механические свойства.

Ртуть, заключенная внутри градусника, при повышении температуры увеличивается в объеме и поступает в градуированный капилляр, показывая тем самым точную температуру.

Примерно такие же процессы протекают в механическом терморегуляторе, единственная разница в том, что изменение температуры до определенного уровня, который указывается нами отдельно регулирующим колесом, запускают определенные процессы, чаще всего замыкает или разрывает электрическую цепь, тем самым включая или выключая отопительные приборы.

Чтобы было понятнее, как все это работает, давайте рассмотрим устройство стандартного комнатного механического терморегулятора.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

  • низкая точность поддерживаемой температуры;
  • проводное подключение – кабель придется тянуть из котельной в нужную комнату;
  • отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

  • невысокая цена и доступность;
  • надежность в работе – в простейших моделях нечему ломаться;
  • простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Как выбрать термостат для газового котла?

Для выбора термостата нужно определиться, как часто он будет использоваться. Если предполагается постоянное применение, то лучше беспроводных моделей с разными температурами режимами вам не найти.

Выбирая такой вариант, обращайте внимание на наличие функции управления через телефон, интеграцию в систему «умный дом». Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания

Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания.

Внимание! Частое включение и выключение провоцирует не только лишние расходы, но и износ котла. При покупке термостата ручная регулировка котла уйдет в прошлое

Если же отопительный агрегат запускается и отключается время от времени, то вполне можно обойтись простейшими моделями с минимум режимов и функций

Всегда обращайте внимание на то, сколько можно сэкономить в будущем за счет использования термостата, а также на срок его службы

Важное значение имеет и легкость управления, например, при помощи пульта вы сможете задавать все нужные режимы, не вставая с дивана

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Схема установки

Этапы монтажа:

  1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
  2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
  3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
  4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
  5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
  6. На этом этапе происходит сбор обвязки и установка на выбранное место.
  7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Правила монтажа терморегуляторов.

Если нет уверенности в собственных силах, то монтаж терморегулятора стоит доверить профессионалам. Они грамотно подключат оборудование в соответствии с рекомендациями разработчика.

Критерии выбора

Что важно знать при выборе терморегулятора для теплого пола

При покупке терморегулятора необходимо знать определенные нюансы. Это позволит заплатить только за необходимые функции, а также обеспечить долговечность работы греющей системы и самого прибора.

При подборе можно ориентироваться на следующие параметры:

  1. Для установки в маленьких помещениях целесообразно выбирать недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
  2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
  3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении и продлит срок службы устройства.
  4. Для домов с деревянной отделкой подходят только накладные коробки терморегуляторов.
  5. При выборе типа устройства следует исходить из своих предпочтений, конструктивных особенностей помещений и финансовых возможностей.

Для соответствия с напольным покрытием нужно учесть еще 2 параметра:

  • Способ установки: поверхностный или встроенный.
  • Тип блока питания: для водяного пола, хватит прибора до 3 Амп, для электрического — 16 Амп.

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них объем проходящей через контур воды настраивается только вручную – вентилями и ротаметрами, расположенными на подающем/обратном коллекторе. Но термоклапанами можно управлять и автоматически, если поставить на них сервоприводы.

Сервоприводы крепятся к термостатическим вентилям на обратном коллекторе и управляют ими по команде контроллера

Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким способом контроллер может управлять напольным обогревом и радиаторной системой одновременно, что и показано на схеме:

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

  • реагировать на изменения погодных условий на улице;
  • заранее прогревать необходимые помещения к заданному времени;
  • отключать обогрев теплыми полами в неиспользуемых комнатах;
  • управляться дистанционно через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Пример ремонта терморегулятора SPYHEAT ETL-308В с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре

Две нужно удалить, проявив внимание, чтобы не откусить нужные

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

  • Конфигурация прибора – механическая, программируемая, цифровая;
  • Датчик – встроенный, выносной;
  • Мощность – желательно выбирать с запасом;
  • Тип питания – от электросети, от батареек;
  • Метод установки – накладка, встраивание;
  • Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
