Как закрепить сип на стене дома

Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

1. Фарфоровые.
2. Стеклянные.
3. Полимерные.

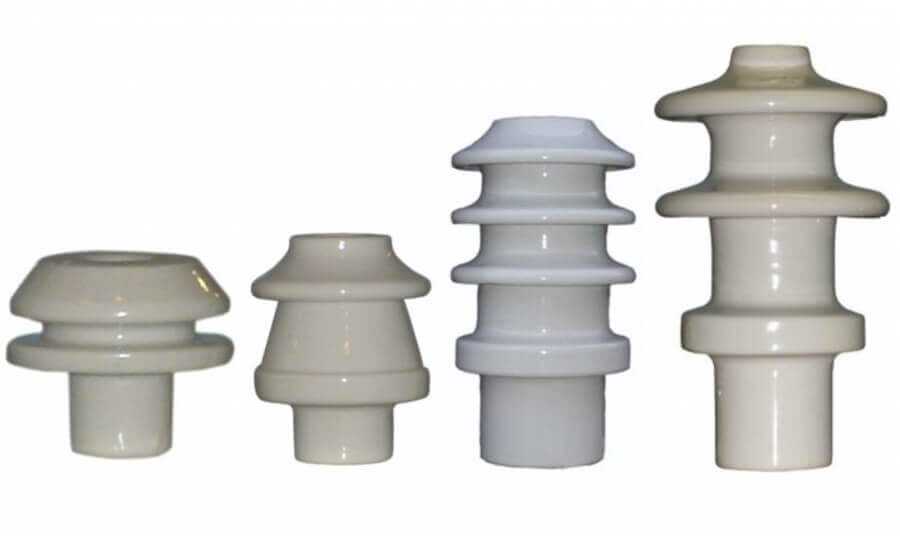

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Почему нельзя заводить СИП в дом

Для начала, официальная информация. Согласно ГОСТу 31946-2012, по которому производится весь провод СИП в нашей стране, “3.1 самонесущий изолированный провод: Многожильный провод для воздушных линий электропередачи (…)”.

Исключение, как я говорил, только для провода с литерой “н” – его можно прокладывать по стенам зданий с внешней стороны. Да и то – на определенном расстоянии от поверхности. Дополнительная буква “н” в маркировке указывает на пожаробезопасное исполнение СИП. Полиэтиленовая изоляция таких проводов является самозатухающей и не поддерживает горение. Все же такой провод заводить в дом тоже нельзя.

Особенностью изоляции СИП является то, что его изоляция рассчитана на эксплуатацию на открытом воздухе. Это значит, что она устойчива к воздействию солнечного света. Изоляция кабелей для внутридомовой проводки должна обладать очень низкой способностью к возгоранию, а стойкость к солнечному свету тут не важна.

Поскольку изоляция СИП выполнена из полиэтилена, который горит с образованием горящих расплавленных капель, поджигающих все вокруг, понятны ограничения по области применения СИП.

У некоторых читателей может возникнуть вопрос: почему это он должен обязательно загореться? Ведь специально поджигать его в доме никто не будет. Вот здесь вспомним начало статьи. Где говорилось о том, что возгорание может произойти в любой момент из-за неправильного подключения.

Основные жилы СИП изготовлены из алюминия или его сплавов. Как известно алюминий мягкий металл и контактное соединение имеет свойство ослабляться с течением времени. Если контакт вовремя не подтянуть, он будет нагреваться. При нагреве будет возрастать переходное сопротивление, которое будет приводить к еще большему нагреву и вызывать искрение контактов. Проблема нарастает лавинообразно: больше нагрев – хуже контакт – больше нагрев, и т.д. Алюминий “течёт” внутри клеммы, и её затяжка становится слабой.

Значит, может возникнуть такая ситуация, когда контакт ухудшится и нагреется настолько, что изоляция СИП начнет плавиться или загорится. Для примера приведу несколько фотографий. Трехфазный ввод в автоматический выключатель в электрощите:

Результат неправильного подключения СИП к клеммам автоматического выключателя. Досталось и счетчику.

Как видно на фотографии, из-за плохого контакта и вероятно немалой нагрузки провод грелся, что привело к оплавлению изоляции, которая стала стекать по корпусу.

Изоляция СИП от нагрева расплавились и потекла вниз

При возгорании такая изоляция, продолжая течь, возможно подожгла бы весь щит. На фото хорошо видно, что изоляция сильно оплавилась, и хозяин решил ее «починить» при помощи изоленты.

Провода СИП – от нагрева переплавилась изоляция

То есть, проблема возникла не внезапно, её пытались устранить.

При нагреве произошло КЗ и перегорело две жилы. Одна жила осталась цела (фаза на полюсе 2). А две жилы спаялись между собой и в месте спайки виден прогар изоляции (дырка). До короткого замыкания оставалось немного. Самое плохое в этой ситуации то, что при пожаре подачу электроэнергии отключить было бы проблематично.

Тот самый электрощит, в котором оперативно заменили вводной автомат:

Повторное подключение СИП и установка нового вводного автомата

Причем концы СИП снова подключены тем же способом. А значит – проблема может повториться. Плюс – нужно отметить, что номинал установленного вводного автомата ниже (был 63 – стал 40 А), а значит, максимальный ток СИП будет ниже. Но вопрос: надолго ли хватит? – остается актуальным.

Более того, помня о возможности возгорания СИП, его нельзя устанавливать на горючих поверхностях даже на улице. Вот фото, присланное читателем. Здесь “улица” – стена деревянного дачного домика:

СИП заведен на автомат на внешней стене деревянного дома

Отходящий кабель ещё не подключен. Я посоветовал читателю подложить под бокс металлическую или асбестовую подложку, и озаботиться качеством подключения СИП к клеммам автомата, о чем будет сказано ниже.

Как ввести сип в дом

Основные моменты ввода СИП в дом:

1. Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
2. После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
3. Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.

Кстати! Будет интересно узнать: Краска без запаха и быстросохнущая

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

EnstoSicamNiledКВТ

Ensto

Sicam

Niled

КВТ

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Административно-правовые нюансы

Подводом электричества к частному дому должны заниматься электрики с определенной группой доступа

Чтобы ввести в помещение электричество, владелец должен получить разрешительные документы от энергосбыта. Основанием для разрешения является проект ПВЭ, где детально описывается внутренняя электросеть, предоставляются расчеты мощности потребителей. После этого устанавливаются параметры выделенной мощности и потребительский лимит. Согласно ПВЭ определяются техусловия – способ подключения, особенности коммуникаций, инженерные аспекты.

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

Пример ответа на заявку на технологическое присоединение

Владелец недвижимости направляет запрос в выбранную сетевую организацию. Компания рассматривает заявку на протяжении 15 дней. После положительного ответа подготавливаются документы:

• заявление на техприсоединение по унифицированной форме;
• схема энергоприемников;
• копии документов о праве на здание или земельный надел;
• заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Бригада должна быть оснащена инструментом и приспособлениями, обеспечивающими безопасное проведение работ, а также средствами для снятия пострадавшего с опоры и оказания доврачебной помощи (см. приложение).

1.2. Члены бригады должны быть обучены безопасным методам выполнения работ, приемам освобождения пострадавшего от электрического тока на опоре и правилам оказания доврачебной помощи пострадавшему.

1.3. К оказанию первой доврачебной помощи могут привлекаться также посторонние лица, оказавшиеся на месте происшествия. Оказание помощи может производиться одним или двумя (и более) лицами.

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия.

В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика. Такой способ сопровождался массой недостатков:

• схлесты проводов при ветре
• возможный обрыв провода
• окисление в местах соединений
• проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
• большая занимаемая площадь на фасаде
• возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия.

Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Перед монтажом необходимо приобрести весь материал, а именно:

• СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
• Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
• Скрепа SOT36 – 2шт (фиксация ленты)
• Бандажный крюк SOT39 или SOT29 – 1шт
• Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
• Анкерный зажим SO80 или SO158 – 2шт
• Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т. д. ) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м.

В противном случае придется устанавливать дополнительную подставную опору. СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации.

В основном для ввода в дом используются марка СИП 4*16. Для подключения к основной магистральной линии эл. передач потребуются покалывающие зажимы.

Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов.

Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов. зажим для подключения к голым проводам На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП.

Его фиксация выполняется анкерными натяжными зажимами. Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома.

Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию. Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике: Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе

На что еще стоит обратить внимание при данном монтаже СИП:

• если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).

Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы. Раздел: Метки: , Навигация по записям.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Натяжитель бандажной ленты

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

СИП с несущей нейтралью до 1000В

Арматура СИП применяемая в схеме данной сети:

Крепеж и соединение СИП с кабелем

Обычно применяется: Ввод кабеля в трансформаторную подстанцию; кабельные переходы через недоступные места для протяжки высоковольтных линий и т.п.

Следует учесть: Вид опор, материал опор (бетон, железобетон, дерево); сечение кабеля и СИП.

Крепеж и соединение СИП с кабелем

Обычно применяется: Нехватка полной длины СИП, наращивание длинны

Следует учесть: Сечения соединяемых СИП

1. MJPT-54 – Гильза нулевая соединительная
2. MJPT-70 – Гильза ответвительная соединительная
3. CSB – Ремень крепления

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление к абоненту

Следует учесть: Сечение линии СИП, модель опоры

Анкерная арматура для СИП абонентов

Обычно применяется: Промежуточный подвес в случае либо длины линии либо изменения направления протяжки СИП

Следует учесть: Сечение сип, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. CA 2000 – Кронштейн анкерной подвески
4. PA 25×100 – Анкерный зажим
5. CSB – Ремень крепления

Кстати! Будет интересно узнать: CM 117 Elast

Арматура для прокладки СИП по фасадам зданий

Обычно применяется: Прокладка СИП абонента по фасаду

Следует учесть: Материал стены, длина кабеля, крепления

1. CA 2000 – Кронштейн анкерной подвески
2. PA 25×100 – Анкерный зажим
3. BRPF 70-150-1F – Кронштейн крепления по фасаду

Промежуточная арматура СИП и арматура для повторного заземления

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение нейтрали СИП к заземляющему спуску опоры

Следует учесть: Сечение и конструкция СИП; сечение заземляющего спуска, конструкция (круглый, плоский), материал (сталь, медь, алюминий); материал опоры (бетон, дерево, сталь)

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. P2X 95 – Зажим ответви тельный гол.изол
5. CSB – Ремень крепления

Обычно применяется: Разветвление основной линии СИП

Следует учесть: Сечение СИП, модель опоры

Обычно применяется: Ввод СИП в трансформаторную подстанцию

Следует учесть: Сечение проводов, количество выводов

Промежуточная арматура СИП для основной линии

Обычно применяется: Подвес СИП на промежуточной опоре

Следует учесть: Сечение Сип, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. CSB – Ремень крепления

Промежуточная арматура СИП и присоединение уличного освещения

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение светильников уличного освещения

Следует учесть: Сечение СИП, сечение проводов светильника, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. CSB – Ремень крепления
5. EP-95-13 – Зажим ответвительный изолизол

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры.

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление линии СИП абонента

Следует учесть: Сечение питающей линии СИП, модель опоры

1. HEL-5551 – Болтовой крюк
2. PS 495 – Промежуточный зажим
3. P2X 95 – Зажим ответви тельный изол.изол.
4. CSB – Ремень крепления
5. PA 25×100 – Анкерный зажим

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Ввод электричества в дом проводом СИП

Ввод электричества в деревянный дом проводом СИП имеет преимущества полной безопасности для человека и животных в случае аварий с разрывами воздушной линии и падению проводов на землю. При контактах проводов СИП с ветками деревьев, конструкциями и стеновыми ограждениями построек, птицами утечки тока отсутствуют. Для ввода электричества в деревянный дом проводом СИП потребуются затраты, но в любом случае они несравнимы с ценой электробезопасности дома и его жильцов. Еще несколько преимуществ СИП:

• Срыв провода с крепежного изолятора на одной из опор не приводит к потере работоспособности провода;
• Токонесущие жилы, покрытые изоляцией, коррозии не подвержены;
• Надежная изоляция, высокая технологичность;
• Нормами допускается минимум расстояния до земли несколько меньший по сравнению с неизолированными воздушными линиями;
• Обледенения и налипания мокрого снега провода СИП не боятся;
• Качественный монтаж СИП обеспечит долгую безаварийную эксплуатацию подводки в дом, минимальный срок службы – 25 лет.

Если сравнивать с проводом без изоляции, то СИП охлаждается при перегрузках хуже, поскольку имеет солидную изоляцию, но других конструктивных недостатков провода СИП не имеют. Подбор СИП – дело специалистов, и расчеты выполняются с учетом предназначения воздушной линии, условий работы, места прокладки провода, требуемого числа фаз, суммарной мощности нагрузки и так далее, согласно со всеми требованиями безопасности. Единственное, что можно сказать о сечении жил провода – 16 кв. мм достаточно, чтобы работали все домашние электроприборы стандартного загородного дома, включенные одновременно на полную мощность. Для многоквартирных домов и современных коттеджей в несколько этажей, где электрооборудование потребляет значительные мощности, требуются расчеты сечений провода СИП, и подбор всех электрических параметров ведут специалисты.

Характеристики фасадных креплений серии SF

Такой способ фиксации электрических систем придумали и начали применять в Швеции на деревянных столбах в середине прошлого века. Теперь модель SF производится и на территории России. В продаже имеется продукция и зарубежных производителей. Фасадные крепления для СИП серии SF 50 и 20 предназначены для монтирования кабеля на наружных стенах из бетона, кирпича и дерева. Конструкция снаружи имеет покрытие из изоляционного материала. Стержень – саморез из прочной легированной стали. Все детали не подвержены коррозии, имеют срок эксплуатации более 50 лет.

Фасадное крепление SF 50

Фасадные крепления SF 50 предназначены для монтажа отдельных или нескольких кабелей СИП 2 и 4. Минимальный диаметр закрепляемого жгута 18 мм, максимальный 55 мм. Фиксация осуществляется затягиванием ремня уложенного в полукруглое основание кабеля. Все детали установлены на фасадном креплении SF 50. Дополнительно отдельно продается только сменный ремень для случаев, когда необходима замена проводки или увеличение количества подводов. Фасадные фиксаторы с маркировкой D имеют ремни многоразового использования. Буква W ставится на изделия, предназначенные для деревянных стен.

Фасадное крепление SF 50 W

Особенность монтажа СИП с помощью креплений серии SF в простоте. Жгут укладывается в седло и затягивается ремнем. Гарантировано безопасное расстояние проложенного кабеля от поверхности стены. По требованиям ГОСТа оно должно быть не менее 60 мм.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций. При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.
