Использование имс lm317 в качестве регулируемого стабилизатора напряжения от 0 до 3 в

Fairchild LM317

Vladimir Rentyuk

EDN

Большинству разработчиков известно, что недорогой трехвыводной регулируемый стабилизатор напряжения, такой, например, как LM317, выпускаемый Fairchild Semiconductor, они могут использовать, как правило, только в диапазоне напряжений от 36 В до 3 В. Без специальных решений сделать минимальное выходное напряжение такой ИМС менее 1.25 В невозможно. Это связано с тем, что напряжение внутреннего опорного источника таких стабилизаторов равно именно 1.25 В, и без дополнительного потенциального смещения их выходное напряжение не может быть меньше этой величины []. Одним из способов решения этой проблемы является смещение потенциала вывода установки выходного напряжения (обозначаемого в спецификациях как Adj или VADJ) с помощью дополнительного источника опорного напряжения на основе двух диодов [].

Рисунок 1. Схема недорогого простого регулируемого стабилизатора напряжения
с диапазоном от 0 до 3 В.

Хотя для диапазона выходных напряжений от 1.2 до 15 В или для стабилизаторов более высокого напряжения такой подход вполне приемлем, для получения сверхнизких напряжений, как фиксированных, так и регулируемых, он не подходит. Используемые в два диода 1N4001 не обеспечивают необходимое смещение потенциала в 1.2 В и, к тому же, вносят дополнительную температурную нестабильность порядка 2.5 мВ/К []. Таким образом, при изменении окружающей температуры в диапазоне 20 °С (это типичная ситуации для помещения), дополнительный температурный дрейф выходного напряжения составит примерно 100 мВ. А это более 6% для выходного напряжения 1.5 В, и уже 10% для напряжения 1 В.

Проблему можно решить, например, с помощью ИМС источников опорного напряжения, таких как LM185 компании Fairchild или AD589 от Analog Devices. Однако, помимо того, что эти устройства дороги, они требуют не только дополнительной регулировки нуля, но еще и согласования. Это связано с разбросом опорных напряжений, которые могут лежать в диапазоне от 1.215 В до 1.255 В для LM185 и от 1.2 В до 1.25 В для AD589. Заметим, что опорное напряжение ИМС LM317 может находиться в пределах от 1.2 В до 1.3 В.

На Рисунке 1 представлен вариант недорогого регулируемого стабилизатора напряжения с диапазоном выходных напряжений от 0 до 3 В. Необходимый потенциал смещения формируется при помощи простого термостабильного источника постоянного тока []. Вычислить этот ток можно при помощи следующего выражения:

где:

VF – прямое падение напряжения на светодиоде D1, равное примерно 2 В;
VEBO – напряжение эмиттер-база транзистора Q1, приблизительно равное 0.68 В.

Используя эти значения, ток можно считать приблизительно равным

Этот источник постоянного тока и создает на резисторе R3 нужное нам напряжение смещения равное, примерно, –1.25 В. Установка нуля выполняется подстроечным резистором R6, который управляет током источника. Резистор R5 защищает транзистор Q1. Светодиод D1 можно использовать в качестве индикатора включения. Выходное напряжение устанавливается потенциометром R2. Рассчитать выходное напряжение можно с помощью следующего выражения:

где:

VREF – опорное напряжение IC1,
VR3 – заданное компенсирующее напряжение на резисторе R3.

Вы должны установить это напряжение равным опорному напряжению ИМС для его компенсации. В этом случае

С резистором R2, настроенным на сопротивление 1.2 кОм, эта схема нашла применение в качестве эквивалента типичной щелочной батареи с выходным напряжением 1.56 В и использовалась в исследовательских работах в ряде проектов.

Ссылки

  1. «LM317 3-Terminal Positive Adjustable Regulator,» Fairchild Semiconductor Corp, June 2005.
  2. «LM350 3-Terminal 3A Positive Adjustable Voltage Regulator,» Fairchild Semiconductor Corp, 2001.
  3. Schenk, C, and Ulrich Tietze, Halbleiter-Schaltungstechik, Springer-Verlag Berlin Heidelberg, 2002, ISBN: 3540428496.
  4. Rentyuk, Vladimir, «The Simple Temperature-Stabilized Constant-Current Source,» Electronics World, November 2006.

Проектирование инвертирующего преобразователя

Рассмотрим типичные схемы повышающего преобразователя и подробно разберем процесс проектирования и расчета. В конце статьи будет форма, в которую можно забить необходимые параметры источника, провести расчет онлайн и получить номиналы всех элементов. Эта форма считает номиналы сразу для всех трех схем. Если в выбранной Вами схеме этих элементов нет, то их номиналы нужно игнорировать.

Схема 1

Схема 2

Схема 3

Повышающая топология — самая простая в реализации, так как эмиттер (исток) силового транзистора в не соединен с общим проводом. Нет необходимости в специальных ухищрениях при подаче управляющего напряжения на базу (затвор). Достаточно подать это напряжение напрямую. С формированием сигнала обратной связи тоже нет никаких проблем. Если ток нагрузки относительно небольшой, то и сигнал ограничения тока снять совсем просто. В эмиттерной (истоковой) цепи устанавливается резистор. Если ток через этот резистор превышает максимально допустимый, то напряжение на этом резисторе превышает напряжение срабатывания защиты контроллера, и ключ принудительно закрывается.

Если ток нагрузки большой, то потери энергии на резисторе R7 становятся недопустимой роскошью. Тогда применяется трансформатор тока.

Если применяется маломощный контроллер, не способный раскачать мощный биполярный транзистор, то нужно поставить дополнительный транзистор, как это показано на схеме. Применение составного транзистора нежелательно, так как потери энергии на транзисторе тем больше, чем больше напряжение насыщения коллектор — эмиттер, а у составного транзистора напряжение насыщения больше в разы, чем у обычного.

На схеме 3 показано применение трансформатора тока и дополнительного маломощного транзистора. Но это не означает, что их можно применять только вместе. Трансформатор тока можно применять в схемах с полевым транзистором и в схемах с мощным контроллером. А маломощный транзистор можно применять в схемах с резистором R7. Эти два решения показаны на одной схеме просто для примера

Обратите внимание! Если в схеме 3 для управления транзисторами используется ШИМ — контроллер с открытым эмиттером на выходе, то между базой и эмиттером транзистра VT7 нужно включить резистор сопротивлением 300 — 400 Ом для надежного запирания транзистора VT7. Если же на выходе контроллера стоит двухтактный каскад, как в той микросхеме, которую применяем мы, то в таком резисторе потребности нет

Как быть в случае, если входное напряжение больше, чем допустимое напряжение на затворе полевого транзистора или допустимое напряжение питания контроллера, описано в статье про понижающий преобразователь. Для повышающего решение совершенно аналогично.

Для примера в качестве ШИМ — контроллера мы используем микросхему 1156EU3.

В схемах в качестве силового ключа используются мощный биполярный транзистор или мощный полевой транзистор. Подробнее о работе биполярного транзистора и полевого транзистора в качестве силового ключа.

(читать дальше…) :: (в начало статьи)

 1   2   3   4   5

:: ПоискТехника безопасности :: Помощь



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Инвертирующий импульсный преобразователь напряжения, источник питания….
Как работает инвертирующий стабилизатор напряжения. Где он применяется. Описание…

Импульсный источник питания. Своими руками. Самодельный. Сделать. Лабо…
Схема импульсного блока питания. Расчет на разные напряжения и токи….

Зарядное устройство. Импульсный автомобильный зарядник. Зарядка аккуму…
Схема импульсного зарядного устройства. Расчет на разные напряжения и токи….

Мостовой импульсный стабилизированный преобразователь напряжения, исто…
Как работает мостовой стабилизатор напряжения. Где он применяется. Описание прин…

Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить…
Приемы намотки импульсного дросселя / трансформатора….

Понижающий импульсный преобразователь напряжения, источник питания. Ко…
Как сконструировать понижающий импульсный преобразователь. Шаг 1. Как выбрать ча…

Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида…
Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, при…

Изготовление дросселя, катушки индуктивности своими руками, самому, са…
Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы…

LM7805: линейный или импульсный регулятор напряжения?

Что касается регуляторов напряжения, то они делятся на два типа:

  1. Линейный регулятор напряжения
  2. Импульсный регулятор напряжения

LM7805 — линейный стабилизатор напряжения, но знаете ли вы, что каждый из них?

Ниже резюмируется:

Определение

Линейные регуляторы

Регуляторы переключения

Что это такое Регуляторы, которые используют линейные, не коммутационные методы для регулирования выходного напряжения от источника питания Регуляторы, обеспечивающие высокий КПД за счет быстрого включения и выключения последовательного элемента
Техническая гибкость устройства Buck Buck, Boost, Buck-Boost
Эффективность От низкого до среднего-высокого с небольшой разницей между напряжениями Высокая
Сложность Несложный От среднего до высокого
Расходы Небольшие, дешевый От среднего до высокого
Создаваемый шум Низкий От среднего до высокого
Область использования Питание маломощных устройств. Приложения, в которых разница между входным и выходным напряжениями минимальна Высокоэффективные проекты с высокой мощностью
Приложения с более высоким диапазоном входного напряжения
Примеры LM7805, LM317 LM317

LM7805. Области применения прибора

Регулятор напряжения LM7805 применяется в широком спектре схем:

Регулятор с фиксированным выходом
Положительный регулятор в отрицательной конфигурации
Регулируемый выходной регулятор
Текущий регулятор
Регулируемое двойное питание
Схема защиты от переполюсовки выходного сигнала
Схема проецирования обратного смещения

LM7805 также можно использовать в схемах для измерителя индуктивности, зарядных устройств для телефонов, портативных проигрывателей компакт-дисков и т.д.

Возможность регулировки напряжения:

LM317 может выдавать регулируемое выходное напряжение в диапазоне от 1,5 В до 37 В, тогда как LM7805 может выдавать только выходное напряжение 5 В.

Возможности выходного тока:

LM317 может выдавать выходной ток более 1,5 А, тогда как LM7805 может выдавать выходной ток только до 1,5 А.

Необходимые компоненты:

LM317 требует большего количества внешних компонентов (потенциометра или прецизионных резисторов для установки делителя напряжения и т.д.) По сравнению с LM7805.

Альтернативы регуляторам напряжения

Если использование LM7805 или любого другого регулятора напряжения не в ваших интересах, Lipo Rider v1.3 может обеспечить постоянный выход 5 В, который также похож. Мало того, внутренняя микросхема зарядного устройства также обрабатывает поток энергии за вас.

Резюме

В общем, если вы ищете вариант с выходом 5 В без суеты и соотношением цены и качества, LM7805 от Texas Instruments — это то, что вам нужно.

Конфигурация контактов

ПИН КОД

ИМЯ PIN-КОДА

ОПИСАНИЕ

1 Вход (V +) Нерегулируемое входное напряжение
2 Земля (Gnd) Подключен к земле
3 Выход (Vo) Выходы регулируемые + 5В

Техническое описание регулятора напряжения LM7805: Datasheet

Предыдущая запись Как защитить акустическую систему
Следующая запись Усилитель TDA2050 35 Вт

Виды стабилизирующих устройств

Перед покупкой прибора следует ознакомиться с основными типами и особенностями. Каждый имеет преимущества и недостатки, предназначены для разного уровня напряжения и количества приборов. Отличаются и принципы работы.

Релейные

Релейный стабилизатор напряжения

Оптимальный вариант для частных и дачных домов, квартир. На трансформаторе установлено несколько магнитных обмоток. В момент перепада напряжения между ними происходит переключение, что позволяет сохранить поток напряжения в прежнем режиме. К недостаткам относят:

  • изменение потока энергии в ступенчатом режиме (резко, прерывисто);
  • искривление синусоиды потока напряжения;
  • небольшая мощность на моменте отдачи.

Стоимость подобных устройств значительно ниже других моделей стабилизаторов. Отзывы владельцев хорошие, прибора оказывается достаточно для домашних сетей.

Электронные

Тиристорный регулятор напряжения РСТ

Различают два типа стабилизаторов электронного «наполнения» — симисторные и тиристорные. В первых переключение между обмотками в автоматическом режиме осуществляет небольшой механизм – симистор. КПД прибора высокое, срабатывает быстро. Существенный плюс для бытового использования – бесшумность работы. Второй вид не так эффективен, обычно используется для стабилизации домашних сетей без большого напряжения. Наиболее заметный недостаток – стоимость.

Электромеханические

Другие названия – сервомоторные, сервоприводные. Принцип работы – с помощью электропривода угольный электрод перемещается по обмоткам, создавая бесперебойное напряжение. Часто покупается для бытовых нужд и небольших помещений (дом, дача, офис). Плюсы – цена, компактность, плавное переключение. Минусы – шум, малая скорость переключения.

Феррорезонансные

Феррорезонансный стабилизатор

В последние годы редко используется из-за появления более современных устройств. Эффект феррорезонанса возникает в системе взаимодействия трансформатора и конденсатора. Устройства крупногабаритные, шумные, не работают при резких и значительных перегрузках. Преимущества – длительный срок эксплуатации, возможность использования в помещениях с высокой влажностью.

Инверторные

Устройства данного типа являются мощными и дорогостоящими. Используются в быту и крупных производственных помещениях. Основное отличие – кварцевый генератор и контроллер, которые преобразуют напряжение на входе в постоянный ток, а на выходе – в переменный. Одновременное двойное формирование позволяет работать с различным уровнем тока – от 115 до 300 Вольт. Преимущества – отсутствие шума, малый размер, быстрое переключение и регулирование, другие дополнительные возможности (например, защита бытовой техники от чрезмерного напряжения).

Схемы включения

Сначала разберём стандартную схему, которую можно найти в технической документации на LM317T. На ней кроме самого стабилизатора находится два конденсатора, один из которых установлен на входе (ёмкостью 0,1 мФ), а второй на выходе (1,0 мФ). А также двух резисторов R1 и R1.

Как видно резисторы R1 и R2 подключены к управляющему выходу устройства по схеме делителя напряжения. Сопротивление R1 является постоянным и его величина, по рекомендациям производителя, должна быть равна 240 Ом. С помощью R2 можно регулировать выходное напряжение. Его можно найти по формуле:

В ней второе слагаемое мало, так как величина IADJ не может быть дольше 100 мА, поэтому его можно не учитывать в расчётах. Из формулы понятно, чем больше сопротивление R2, тем больше выходное напряжение.

Рассчитаем какое напряжение будет на выходе, если величина сопротивления R2 равна 1,5 кОм.

Как видно и расчёта, на выходе будет напряжение 9 В. Но чтобы получить данную разность потенциалов на вход нужно подать напряжение большей величины.

Часто возникает задача найти R2 зная необходимое напряжение стабилизации. Для этого можно использовать формулу:

Чтобы вам не пришлось делать расчёты вручную приведём таблицу, в которой все необходимые значения уже посчитаны (сопротивление R1 = 240 Ом).

Напряжение стабилизации, В Величина сопротивления R2, Ом Ближайшее стандартное значение, Ом
3 336 330
3,3 393,6 390
4,7 662,4 680
5 720 750
5,5 816 820
7,4 1180,8 1 200
9 1488 1 500
10 1680 1 600
12 2064 2 000
15 2640 2 700
18 3216 3 300
20 3600 3 600
25 4560 4 700
27 4900 5 100

На LM317T легко собрать драйвер тока. Обычно такие схемы используются для питания отдельных светодиодов и светодиодных матриц. Производители рекомендуют использовать такую схему:

В этом примере выходной ток через светодиод устанавливается подбором сопротивления R1. Рассчитать его можно по формуле:

где Iout – ток на выходе стабилизатора, который равен току через светодиод.

Типичный ток через одиночный маломощный светодиод равен 0,02 А. Подставляем данное значение в формулу и получаем сопротивление R1 – 62,5 Ом. Чтобы резистор не перегорел нужно определить его мощность. Для этого используем формулу:

В нашем случае мощность резистора должна быть больше 0,022*62,5=0,024 Вт, то есть подойдёт любой резистор, даже самый маленький.

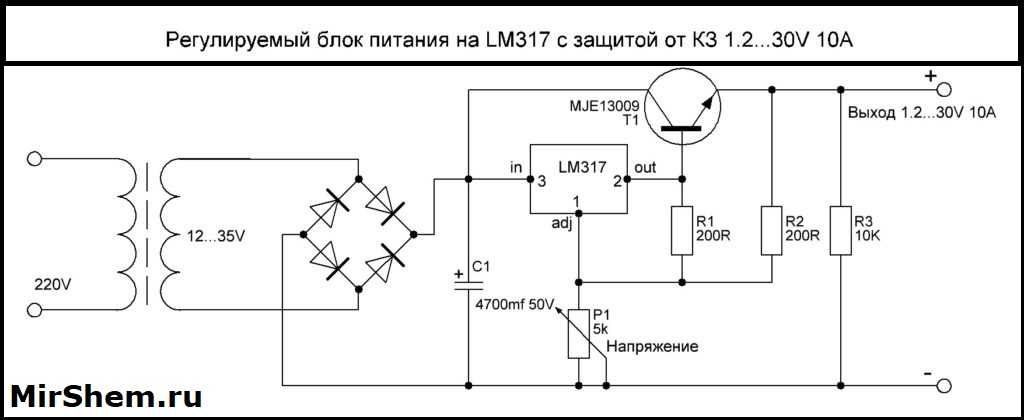

После стандартных примеров перейдём к реальной конструкции. Рассмотрим регулируемый блок питания, в котором можно регулировать напряжение на выходе в диапазоне от 1,2 до 30 В и рассчитанный на максимальный выходной ток в 10 А. При этом БП имеет защиту от короткого замыкания.
