Преимущества и особенности танталовых конденсаторов

Определение рабочего напряжения конденсатора

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть “на глазок” рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое… Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения. Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

Вот, можно посмотреть, как это бывает:

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на конденсаторе, В	Ток утечки, мкА	Прирост тока, мкА
10	1.1	1.1
20	2.2	1.1
30	3.3	1.1
40	4.5	1.2
50	5.8	1.3
60	7.2	1.4
70	8.9	1.7
80	11.0	2.1
90	13.4	2.4
100	16.0	2.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность

А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3	10	16	20	25	32	40	50	63	80	100	125	160	200	250	315	350	400	450	500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Алюминиевые электролитические конденсаторы

Алюминиевые конденсаторы — это конденсаторы, которые сделаны из оксидной пленки на алюминиевой фольге с полосой абсорбирующей бумаги между ними, которая пропитана раствором электролита, и вся эта конструкция закупорена в банке. В основном существует два типа алюминиевых электролитических конденсаторов: с простой фольгой и с вытравленной фольгой.

Электролитические конденсаторы с простой фольгой в основном используются в качестве сглаживающих конденсаторов в цепях питания, в то время как конденсаторы с протравленной фольгой используются в соединительных цепях блокировки по постоянному току и шунтирующих цепях.

Электролитические алюминиевые конденсаторы покрывают диапазон емкости от 1 мкФ до 47000 мкФ с большим допуском в 20%. Диапазон рабочего напряжения составляет до 500 В.

Значение емкости и номинальное напряжение либо напечатаны в мкФ, либо закодированы буквой, за которой следуют три цифры. Эти три цифры представляют собой значение емкости в пФ.

Танталовые конденсаторы — это конденсаторы, которые сделаны из оксида тантала в качестве диэлектрического материала. Танталовые электролитические конденсаторы также являются поляризованными конденсаторами, как и алюминиевые конденсаторы.

Второй вывод танталовых электролитических конденсаторов меньше, чем вывод эквивалентных алюминиевых конденсаторов, и этот вывод сделан из диоксида марганца.

Основное преимущество танталовых электролитических конденсаторов перед алюминиевыми конденсаторами заключается в том, что они более стабильны, легче и меньше. Они имеют диапазон значений емкости от 47 нФ до 470 мкФ и максимальное рабочее напряжение до 50 В. Они дороже алюминиевых электролитов.

Свойства диэлектрика из оксида тантала — низкий ток утечки и лучшая стабильность емкости. Эти свойства диэлектрика из оксида тантала заставляют использовать их в устройствах блокировки, обхода, фильтрации и синхронизации. А также эти свойства намного лучше, чем у диэлектрика из оксида алюминия.

Условные обозначения конденсаторов

В России существует система условных графических обозначений, включающая УГО конденсатора. Визуальной репрезентации этих устройств, а также резисторов посвящен отдельный ГОСТ, входящий в Единую систему конструкторской документации. Используются также международные стандарты – IEEE.

Конденсатор с постоянной емкостью

Такие элементы выпускаются с поляризацией и без нее. Неполяризованные изделия мелкого размера имеют широкую сферу применения, их можно подсоединять в разных направлениях. На схеме их обозначают двумя параллельными короткими черточками, находящимися под прямым углом к линиям соединения. На корпусе устройства указывают его емкость, нередко без единиц измерения (0,1 – это 1 микрофарад).

Код номера конденсатора

Первая пара знаков показывает емкость, цифра следом за ними – количество нулей. Единица измерения – пикофарад. Иногда на такой маркировке присутствуют буквы, они обозначают допуск в процентах и номинальное напряжение.

Поляризованные конденсаторы

Самым распространенным типом полярного конденсаторного элемента является электролитический. Такие изделия выпускаются в форме цилиндров или в осевом исполнении. Первый вариант несколько компактнее и дешевле. Выводы у него находятся с одной из сторон, тогда как у осевых вариантов – на разных. Поскольку устройства относительно крупные, на их корпусах указываются номинальное напряжение (оно у них относительно низкое) и емкость.

Важно! При подключении этих изделий необходимо строго соблюдать полярность, иначе они могут выйти из строя или даже взорваться. Так в схемах показывают поляризованные элементы

Танталовые конденсаторы

Эти изделия крайне компактны, ставят их в тех случаях, когда важно минимизировать габариты. В прошлом их маркировали двумя цветными полосами (каждый цвет соответствовал цифре) и пятнышком белого или серого цвета (в первом случае значение полос в микрофарадах делили на 10, во втором – на 100). Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс»

Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров

Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс». Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров.

Переменные конденсаторы

Из-за очень малой емкости эти детали имеют узкую сферу применения – в основном они используются в радиосхемах. Графически переменные элементы изображаются традиционным символом из пары коротких параллелей, зачеркнутых наклонной стрелой. Емкость указывают не четкой цифрой, а диапазоном.

Конденсаторы-триммеры

Это суперминиатюрные изделия, монтируемые прямо на печатную плату. Поскольку показатель емкости меняется только при настроечных работах, такие элементы получили название подстроечных. Графическое представление отличается от стандартного для переменных конденсаторов только тем, что вместо острия стрела снабжена перпендикулярной черточкой.

Это изделие с двухслойным строением и довольно большой емкостью (до 10 Ф). На границе электродной поверхности и электролита у таких устройств возникает пространство статичных носителей заряда. В отличие от электролитических вариаций, способ хранения энергии здесь – электростатическое поле. Сочетание большой площади поверхности и малой толщины пространства обеспечивает столь высокий показатель емкости. Обозначается как символ конденсаторного элемента с перпендикулярной ему вертикальной линией, помещенный в круг. При этом в верхней правой и нижней левой четвертях, на которые символ и вертикаль делят круг, находятся линии, сходные с графиком полусинусоиды.

Особенности конструкции танталовых конденсаторов

Производители предлагают различные типы танталовых конденсаторов, оптимизированные и ориентированные на различные приложения и сегменты рынка. Различные производственные серии по-разному специализируются на низком ESR, уменьшенных размерах, высокой надежности (например, в военной, автомобильной или медицинской промышленности), уменьшении утечки постоянного тока или устойчивости к высоким температурам.

Продать конденсаторы

Конденсаторы с пониженным ESR обеспечивают более высокую эффективность в устройствах с импульсным или переменным напряжением и лучшую фильтрацию сильных шумовых помех, а конденсаторы с уменьшенными размерами — с большим CU (произведение емкости и допустимого напряжения) с катодом из порошкового тантала в небольших корпусах полезны в приложениях с малый объем, например, смартфоны, планшеты и другие портативные потребительские устройства.

При использовании высококачественных танталовых порошков и упаковки танталовые конденсаторы значительно превосходят конденсаторы других технологий. Например, версии 22 мкФ 4 В помещаются в корпус 0402, а версии 47 мкФ 50 В и более помещаются в один монтажный корпус со сквозным отверстием. ◄ Назад к новостям

Конструкция и производство твердотельных танталовых конденсаторов

Тантал выбран в качестве основного материала для конденсаторов не случайно . Дело в том, что существует всего несколько металлов, которые при окислении способных создавать плотные и непроводящие оксидные пленки: титан, цирконий, ниобий, тантал, алюминий и некоторые другие. Однако, среди перечисленных металлов, только при использовании алюминия и тантала удается технологически контролировать толщину оксидной пленки.

Твердотельные танталовые конденсаторы являются электролитическими конденсаторами, которые состоят из четырех основных частей: анода, диэлектрика, электролита (жидкого или твердого) и катода (рисунок 2).

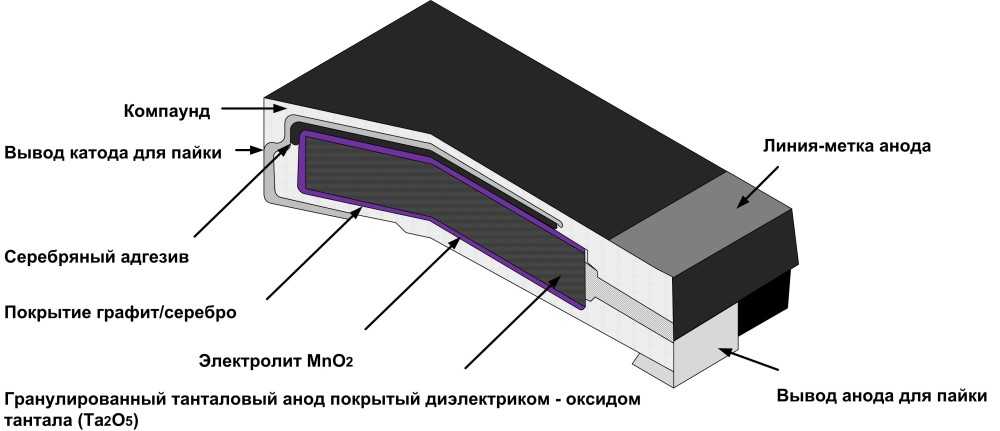

Рисунок 2 – Конструкция твердотельного танталового чип-конденсатора

Производство конденсаторов представляет собой сложную цепочку технологических операций .

Создание анода. В твердотельных танталовых конденсаторах анод представляет собой пористую гранулированную структуру, похожую на губку (рисунок 2), изготовленную из прессованного танталового порошка высокой степени очистки. Эта губку получают в процессе спекания в условиях глубокого вакуума при высоких температурах, которые, как правило, лежат в диапазоне от 1300 до 2000°C. Очевидно, что такая структура имеет высокое соотношение объема и суммарной площади поверхности благодаря высокой степени пористости.

Формирование диэлектрика. Диэлектрик представляет собой пленку пентаоксида тантала (Ta₂O₅), сформированную на поверхности анода при помощи электрохимического окисления. Толщину оксидной пленки можно задавать, изменяя величину приложенного напряжения в ходе процесса электрохимического окисления. Как правило, толщина пленки чрезвычайно мала – от нескольких сотен до нескольких тысяч ангстрем (1 ангстрем = 1.0·10-10 метра).

Оксидная пленка (Ta₂O₅) имеет аморфную, а не кристаллическую структуру. Это является важным фактором, так как такая структура обеспечивает высокое электрическое сопротивление.

С другой стороны, Ta₂O₅ может находиться и в кристаллическом состоянии. Кристаллический оксид тантала является проводящим материалом и не обеспечивает требований, предъявляемых к диэлектрику. Ниже будет показано, что наличие кристаллов Ta₂O₅ является крайне негативным фактором.

Формирование электролита. В качестве электролита используют диоксид марганца (MnO₂), который представляет собой твердотельный полупроводниковый материал. Диоксид марганца формируется в ходе окислительно-восстановительной реакции при термической обработке солей марганца. В процессе изготовления конденсатора полученную ранее губчатую структуру пропитывают солями марганца и подвергают нагреву до получения диоксида марганца на поверхности (рисунок 2). Этот процесс пропитки и нагревания повторят несколько раз, до полного покрытия всей структуры.

Создание катода. Для улучшения степени контакта поверхность диоксида марганца покрывают слоем графита, а на графит наносят проводящее металлическое покрытие, обычно серебро.

Полученную структуру запрессовывают в компаунд (рисунок 2).

Представленное описание конструкции позволяет определить механизмы выхода конденсатора из строя. Основной причиной отказов является пробой танталовых конденсаторов.

Как проверить неполярный конденсатор мультиметром

Эксплуатация радиоэлектроники подразумевает и устранение неисправностей в оборудовании. Поэтому, рассматривая неполярные емкости, нельзя абстрагироваться от темы диагностики их работоспособности.

Как показывает практика, в большинстве случаев причиной выхода из строя емкости является пробой, что приводит к уменьшению сопротивления утечки. То есть, элемент становится, практически, проводником. Такую неисправность часто можно определить по внешнему виду емкости (см. рисунок 5), если это не помогло, потребуется простейший цифровой или аналоговый мультиметр.

Рисунок 5. «Выгоревшая» (пробитая) емкость

С помощью прибора следует замерить сопротивление утечки, в рабочих элементах оно должно быть бесконечно большим. Проверка выполняется следующим образом:

• необходимо полностью демонтировать деталь, или отпаять один из ее выводов, чтобы исключить влияние других элементов цепи на показания мультиметра;
• устанавливаем на приборе режим прозвонки или измерения сопротивления (выбираем максимальный предел);
• подключаем щупы к выходным контактам (рисунок 6), при этом стараемся не прикасаться к ним, в противном случае прибор покажет сопротивление кожи;

Рисунок 6. Подключение емкости к измерительному прибору Проводим измерение, если емкость исправна на экране отобразится единица (рисунок 7), что свидетельствует о бесконечно большом сопротивлении между обкладками.

Рисунок 7. Прибор в режиме прозвонки показывает бесконечно большое сопротивление

К сожалению, данным способом можно только проверить емкость на пробой, для определения внутреннего обрыва такой метод не подходит. В этом случае отличить поломанную деталь от работоспособной, можно измерив ее емкость, некоторые модели мультиметров имеют такую функциональную возможность. Принцип проверки практически не отличается от тестирования на пробой, за исключением того, что прибор необходимо перевести в режим измерения емкости.

Другие дефекты танталовых конденсаторов

Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:

• Механические. Первый вид таких дефектов может появиться на выращенном диэлектрике в результате его резкого удара о твердую поверхность. Второй – при образовании электролитного слоя из-за совместного действия теплового удара и внутреннего давления газов в порах.
• Примеси и включения. При нарушении производственной технологии на поверхности тантала могут появиться посторонние вещества – углерод, железо, кальций, которые приводят к неравномерности диэлектрического слоя.
• Кристаллизованные участки диэлектрика, которые появились при изготовлении устройства. Кристаллизация может происходить из-за несоответствия состава электролита технологическим требованиям и неправильного температурного режима процесса.

Особенности проектирования плат и монтажа танталовых конденсаторов

Для этих устройств подходят практически все материалы печатных плат – FR4, FR5, G10, фторопласт, алюминий. Форма, размер посадочного места и способ монтажа указываются производителями деталей. Изменить рекомендуемые параметры монтажа может специалист, имеющий достаточно знаний и навыков, чтобы правильно скорректировать температуру пайки.

Перед монтажом на плату наносят паяльную пасту. Толщина слоя – 0,178+/-0,025 мм. Для того чтобы флюс, находящийся в пасте, эффективно растворил оксиды с мест контакта, подбирают оптимальный температурный режим пайки. Обычно это делают опытным путем.

Монтаж на плату осуществляется вручную или с помощью автоматизированного оборудования любого типа, применяемого сегодня. Пайка производится: вручную, волновым способом, в инфракрасных или конвекционных печах. Температурный режим предподогрева и пайки обычно предоставляют производители конкретной продукции.

Конструкция электролитического конденсатора [ править | править код ]

Электролитические конденсаторы устроены, как правило, следующим образом: слой электролита заключается между электродами с металлическим типом проводимости, один из которых покрыт тонким слоем диэлектрика (оксидной плёнкой). За счёт чрезвычайно малой толщины диэлектрика, ёмкость конденсатора достигает значительных величин. Однако, соприкосновение двух проводящих пластин, разделённых тонким диэлектриком не является идеальным, для устранения воздушного зазора, в пространство между пластинами вводят электролит.

По типу наполнения электролитом электролитические конденсаторы можно разделить на: жидкостные, сухие, оксидно-полупроводниковые и оксидно-металлические.

В жидкостных конденсаторах используют жидкий электролит, для увеличения ёмкости анод изготавливают объёмно-пористым, например, путём прессования порошка металла и спекания его при высокой температуре. В сухих конденсаторах применяется вязкий электролит. В этом случае конденсатор, изготавливается из двух лент фольги (оксидированной и неоксидированной), между которыми размещается прокладка из бумаги или ткани, пропитанная электролитом.

В оксидно-полупроводниковых конденсаторах в качестве катода используется проводящий оксид (диоксид марганца).

В оксидно-металлических конденсаторах функции катода выполняет металлическая плёнка оксидного слоя.

Изготовляемые промышленностью алюминиевые электролитические конденсаторы состоят из двух тонких алюминиевых пластин фольги. Между пластинами помещается прокладка — пористая бумага, пропитанная электролитом. Фольга и прокладка сворачивается в рулон и помещается в корпус через который сделаны два электрических вывода. Под химическим действием электролита при приложении электрического напряжения поверхность алюминиевой фольги анода окисляется, — на поверхности фольги образуется тонкий слой диэлектрика — оксида алюминия.

При напряжении обратной полярности процесс регенерации диэлектрического слоя прекращается, он постепенно разрушается, приводя к повышенным значениям токов утечки, что может привести к повреждению электрической схемы, причем отказ конденсатора в сильноточных цепях сопровождается выделением тепла, выделением дыма и газов внутри конденсатора, что может привести к разрушению его корпуса. Поэтому электролитические конденсаторы предназначены для работы лишь в цепях с пульсирующим напряжением одной полярности, либо в цепях с постоянным током.

В чем отличие полярного и неполярного

Неполярные допускают включение конденсаторов в цепь без учета направления тока. Элементы применяются в фильтрах переменных источников питания, усилителях высокой частоты.

Полярные изделия подсоединяют в соответствии с маркировкой. При включении в обратном направлении прибор выйдет из строя или не будет нормально работать.

Полярные и неполярные конденсаторы большой и малой ёмкости отличаются конструкцией диэлектрика. В электролитических конденсаторах, если оксид наносится на 1 электрод или 1 сторону бумаги, пленки, то элемент будет полярным.

Модели неполярных электролитических конденсаторов, в конструкциях которых оксид металла нанесли симметрично на обе поверхности диэлектрика, включают в цепи с переменным током.

У полярных на корпусе присутствует маркировка положительного или отрицательного электрода.

Watch this video on YouTube

Вычисление безопасных рабочих напряжений

Для выбора правильного рабочего напряжения необходимо учитывать номинальный параметр. Значение не должно превышаться при сложении постоянного и переменного напряжений.

Важно! Наиболее губительно для твердотельных конденсаторов обратное напряжение. При расчете допустимых значений учитываются особенности танталовых конденсаторов

При расчете допустимых значений учитываются особенности танталовых конденсаторов.

График зависимости параметров из технической документации

На низких частотах

Индуктивный параметр сопротивления обычно не учитывают. Для более точного определения необходимо брать минимальное значение емкости, при этом будет получено наибольшее значение полного сопротивления.

На высоких частотах

Здесь главную роль играет рассеиваемая мощность. Поэтому необходимо обратиться к таблице типоразмеров и найти нужное значение.

Факторы, влияющие на максимальное значение среднеквадратичного тока

На него влияют два параметра: температура (25 градусов) и синусоида напряжения. Если эти условия изменяются, расчеты необходимо корректировать:

1. При превышении температуры – применить соответствующий множитель;
2. Если сигнал несинусоидальный – результаты делятся на другой коэффициент, заполнения.

В технических документах производитель обычно приводит таблицу, в которой можно отыскать значения с соответствующими множителями.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

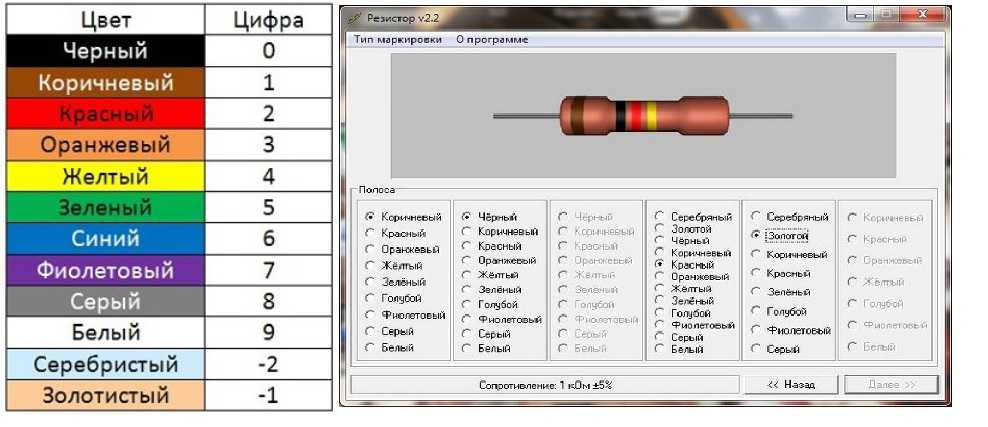

Универсальная таблица цветов

Для детального изучения данной методики можно рассмотреть отечественный ГОСТ 175-72. По действующим правилам, каждому цвету соответствует определенная цифра. Серебристый и золотой – обозначают десятичные части.

С помощью универсальной таблицы выполняют расшифровку цветовых обозначений

На рисунке показан пример специализированной программы. С помощью подобных калькуляторов упрощается определение номинала. Расчет выполняется автоматически. Чтобы узнать значение в цифровой форме, достаточно сделать отметки в соответствии с расцветкой определенного радиокомпонента.

Стандартные ряды номиналов

Чтобы выбирать серийную продукцию без ошибок, следует напомнить о применении специальных обозначений рядов. Для Е12, например, разрешенное отклонение от номинала составляет не более 10% в сторону увеличения/ уменьшения. Стандартные значения (15; 18; 22 и другие) рассчитаны таким образом, чтобы при максимальной погрешности исключить ошибки. Разница между соседними позициями должна быть от 200% или более, по сравнению с установленным допуском.

Погрешности для других рядов «Е» приведены в следующем перечне (%):

• 192 (0,5);
• 96 (1);
• 48 (2);
• 24 (5);
• 6 (20).

К сведению. Изделия с минимальным отклонением от номинального значения электрического сопротивления маркируют тремя значащими кольцами (цифрами). Дополнительными полосами обозначают множитель и определенный допуск.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть – код изготовителя (напр. K для Kemet, и т.д.), второй символ – мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 – 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

В общем случае керамические конденсаторы на

основе диэлектрика с высокой проницаемостью обозначаются

согласно EIA тремя символами, первые два из которых указывают

на нижнюю и верхнюю границы рабочего диапазона температур, а

третий – допустимое изменение емкости в этом диапазоне.

Расшифровка символов кода приведена в

Z5U – конденсатор с точностью

+22, -56% в диапазоне температур от +10 до +85°C.X7R – конденсатор с точностью ±15% в диапазоне

температур от -55 до +125°C.

Маркировка электролитических конденсаторов SMD.

Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V – 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.

Срез или полоса указывает положительный вывод.

Например, конденсатор маркирован A475 – 4. 7mF 10V

475 = 47 x 10^5pF = 4.7 x 10^6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:

а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может

указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка Танталовых SMD конденсаторов.

Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов

обозначаются их прямой записью, например 47 6V – 47uF 6V.

ЗЫ: Взял где взял, обобщил и добавил немного.

(Простите за плохое поведение.) — водка — зло.
