Обозначение розетки на схеме электрической принципиальной

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

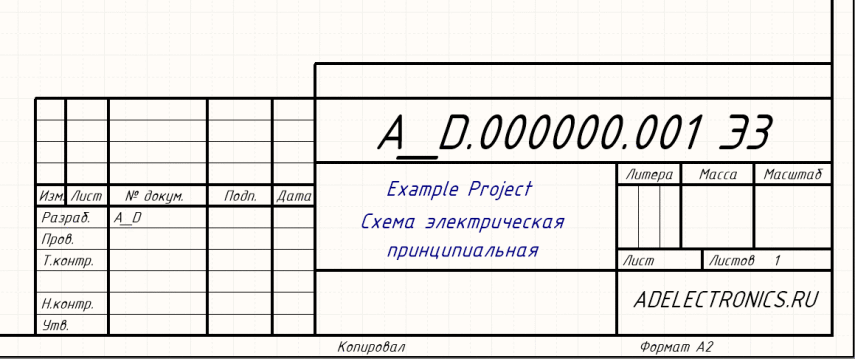

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика

Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный. Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета

. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Графические символы электроаппаратуры

Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).

К перечню изделий, представленных в этой таблице в виде символов, можно отнести:

  • коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
  • коробки вводные и проходные;
  • щитки освещения (групповые и магистральные);
  • шкафы и щиты самого различного функционального назначения.

Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:

В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.

Как разобраться в электросхеме автомобиля? Ремонт авто своими руками — тонкости и подводные камни

  • Все эти приборы и аппараты отображаются в условном виде. В каждой электрической принципиальной схеме содержится следующее:
  • Условные графические изображение всех приборов и функциональных узлов устройства.
  • Отдельные части приборов и аппаратов, которые используются в других схемах данной системы или элементы устройств работающих в данной схеме, но расположенные в других схемах или агрегатах связанных одной технологической цепочкой.
  • Все диаграммы переключений контактов цепей управления и сигнализации, поясняющие надписи и обозначения.
  • Весь перечень элементов задействованных в данной схеме.
  • Полный пакет чертежей и документов предназначенный для данной схемы

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Все выключатели на электрических схемах показывают так:

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ

Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.

Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах

Как на схеме обозначаются выключатели и розетки по госту

Для любого специалиста в области электротехники недостаточно одного умения разбираться во всех тонкостях организации и проведения монтажных работ. Профессионалы этого дела должны понимать графические представления используемых при монтаже элементов. Понимание электрических схем во многом определяется умением разбираться в общепринятых обозначениях входящих в их состав элементов. Владение этими навыками широко востребовано как при проектировании электротехнических систем, так и при монтаже и восстановлении электропроводок различного назначения. Рассмотрим основные графические значки, применяемые для схемного представления реальных электрических компонентов, более подробно.

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Специфика условных обозначений выключателей

Общепринятое обозначение выключателя на схеме электросети имеет следующий вид:

В ГОСТе 21.210-2014 указано, что для кнопочных моделей и диммеров нет единого значка. В п. 4.7. документа сказано, что можно брать произвольные значения.

Иногда на чертежах указывается автоматический тип переключателя. Его условное обозначение видно из таблицы.

Графические символы, которыми принято обозначать переключатель, указаны в виде таблицы.

Таблица степеней защиты

В ГОСТе 21.614-88 присутствуют рекомендации об условных значках для групп выключателей:

  • для открытого монтажа (защита от IP20 до IP23);
  • для скрытой проводки (защита от IP20 до IP23);
  • влагостойкие устройства (защита от IP44 до IP55);
  • проходной прибор на два положения с защитой от IP20 до IP23;
  • влагостойкие проходные модели с защитой от IP44 до IP55.

Маркировка одноклавишных и двухклавишных моделей на электросхемах

Для обозначения выключателя необходимо указать количество клавиш. С этой целью используются символы:

Трехклавишные устройства обозначаются как черточка с кружочком и тремя крючками.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Схемы по электрике: классификация

  • Электрические.
  • Газовые.
  • Гидравлические.
  • Энергетические.
  • Деления.
  • Пневматические.
  • Кинематические.
  • Комбинированные.
  • Вакуумные.
  • Оптические.
Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Прежде чем приступить к монтажу приготовьте следующие инструменты:

  1. Инструмент для снятия изоляция, предназначены для удобного снятия изоляции с провода. Обычными кусачками можно повредить жилы.

Также, если позволяет бюджет, можно использовать кабельные маркеры.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Конечно, может пригодится еще что то, но как правило этого бывает достаточно. Самое главное, приступайте к работе с хорошим и бодрым настроением чтобы не допустить ошибок – электроника шуток не любит.

В конце концов должен образоваться пучок проводов с одетыми кембриками на концах. На рисунке выше показан пучок проводов около клеммников, провода отрезаются нужной длины, с них снимается изоляция, залуживаются, и крепятся на клеммники. И так со всеми проводами, которые по монтажной схеме должны идти на этот элемент.

Конечно, с монтажом простых бытовых устройств, например блоков питания или усилилелей ЗЧ все намного проще. Обычно при соединении узлов или плат между собой проводами в качестве маршрутов можно указывать шины питания, вход или выход, плюс или минус питания, указать напряжение и так далее.

Как только закончили основной монтаж, можно приступать к монтажу силовых цепей, на силовые провода так же одеваются кембрики и точно так же пишется маршрут. Чаще силовые провода используются для питающих цепей и на кембриках как правило указывается только фаза.

Романов А.С. Опубликована: 2012 г. 0 0

Вознаградить Я собрал 0 1

Как читать монтажные схемы и делать по ним монтаж
Как читать схемы электрические различных электрических устройств и аппаратов? Для этого необходимо обратиться к ГОСТам регулирующим правила оформления электрических схем и чертежей электроустановок.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Большое количество интересных и очень простых вариантов радиосамоделок с описанием деталей, предоставлением схем находится на сайте РадиоКот. Если же вам что-то непонятно, пишите мне!

Графические и буквенные условные обозначения в электрических схемах

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека. Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
