Разновидности проходных изоляторов и где они нужны

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

  • Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
  • Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ.

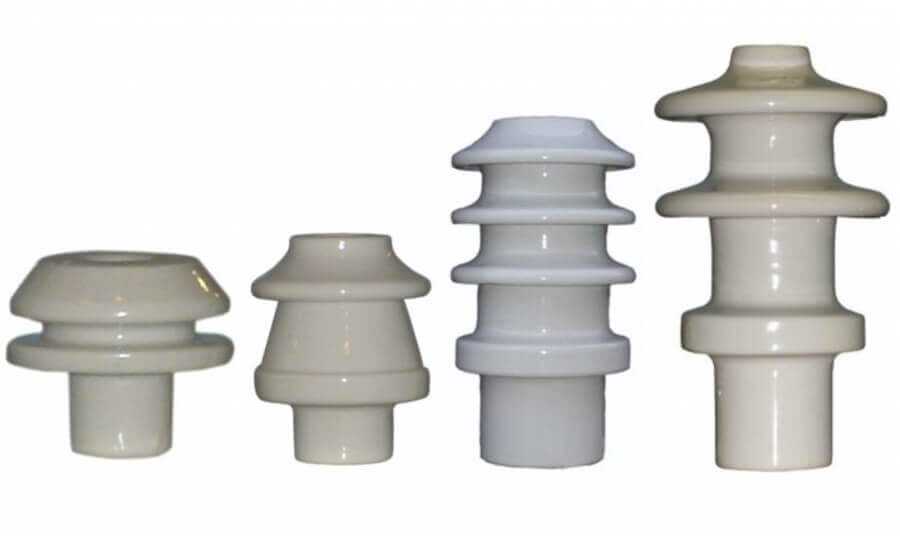

    Рис. 5. Пример аппаратных изоляторов

  • Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

  • С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.
  • Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
  • Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Классификация по способу крепления

  • Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
  • Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.
  • Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

Провода и проводники

Проводники

На воздушных линиях электропередачи можно подвешивать следующие виды проводников:

  • сталеалюминевые;
  • алюминиевые;
  • медные;
  • бронзовые;
  • сталебронзовые;
  • стальные провода.

В настоящие время в России на линиях электропередач напряжением выше 1000 В в большинстве случаев применяются сталеалюминевые провода марки АС, а для ВЛ 35кВ и выше — также стальные грозозащитные тросы марки С. Многопроволочные провода изготовляют из проволок круглого сечения. В центре обычно помещается одна проволока. Три свитые вместе центральные проволоки применяются при необходимости увеличить диаметр провода. При одной центральной проволоке каждый следующий повив, имеет на шесть проволок больше, чем предыдущий. Все проволоки одного повива должны иметь одинаковый диаметр, но для разных повивов, могут различаться. После скрутки проволока располагается по винтовой линии. Высота подъема винтовой линии при её полном обороте вокруг оси провода называется шагом скрутки. Смежные повивы скручиваются в противоположных направлениях для увеличении прочности провода, причем наружный повив, имеет правое направление. Обычное отношение сечений алюминиевой оболочки и стального сердечника составляет около шести. При облегченных внешних условий работы ВЛ это отношение можно увеличивать до восьми, а при тяжёлых условий снизить до 4,3, а для сечении 185 мм2 и более — даже до 1,5.

Стальные тросы марки С (ПС) изготавливают из обычной стали. Используется оцинкованная проволока.

Маркировка проводов

  • Неизолированные провода описываются :
    • М — провод, состоящий из одной или скрученный из нескольких медных проволок.
    • А — провод, состоящий из одной или скрученный из нескольких алюминиевых проволок
    • ПСО и ПС — провода, изготовленные из стали, соответственно однопроволочный и многопроволочный. Провод ПСО — это проволока телеграфная ГОСТ 1668-73.
    • АСКС — провод марки АС, но межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
    • АСКП — провод марки АС, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.
    • АСУ — сталеалюминиевые провода с усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 4, например — АСУ-400 = АС-400/93).
    • АСО — сталеалюминиевые провода с облегчённым стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 8, например — АСО-400 = АС-400/51).
    • АСУС — сталеалюминиевые провода с особо усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — меньше 3, например АС-70/72, АС-95/141).

В марке провода указывается и его номинальное сечение. Например, А-50 означает алюминиевый провод сечением 50 мм². Для стальных однопроволочных проводов в марке указывают диаметр провода. Так, ПСО-5 означает однопроволочный стальной провод диаметром 5 мм. Для сталеалюминевых проводов указывается два числа через дробь, числитель — сечение алюминиевых проводов в мм2, знаменатель — сечение стального сердечника (например АС-400/51).

Подвесные изоляторы

Подвесные тарельчатые изоляторы применяются на воздушных линиях электропередачи 35 кВ и выше. Они состоят из изолирующей детали (из стекла или фарфора), на которой при помощи цемента укрепляется металлическая арматура — шапка и стержень.

Требуемый уровень выдерживаемых напряжений достигается соединением необходимого количества изоляторов в гирлянду. Это осуществляется путем введения головки стержня в гнездо на шапке другого изолятора и закрепления его замком. Гирлянды благодаря шарнирному соединению изоляторов работают только на растяжение. Однако изоляторы сконструированы так, что внешнее растягивающее усилие создает в изоляционном теле в основном напряжение сжатия. Тем самым используется высокая прочность фарфора и стекла на сжатие.

У фарфорового изолятора наружная и внутренняя поверхности головки (средней части изолирующей детали) покрывают фарфоровой крошкой, которая при обжиге спекается с фарфором. Это обеспечивает прочное сцепление цементной связки с головкой. Для компенсации температурных расширений цементной связки применяют эластичные промазки, которыми покрывают все элементы изолятора соприкасающиеся с цементом. В стеклянных изоляторах внутренняя и наружная поверхности головки имеют опорные выступы, что обеспечивает лучшее распределение усилий в изоляторе.

Верхняя часть тарелки подвесного тарельчатого изолятора имеет гладкую поверхность, наклоненную под углом 5–10° к горизонтали, что обеспечивает стекание воды во время дождя. Нижняя поверхность тарелки для увеличения длины пути утечки выполняется ребристой.

Наиболее частой причиной выхода из строя тарельчатых изоляторов является пробой фарфора (стекла) между шапкой и стержнем, однако механическая прочность изолятора при этом не нарушается и падения провода на землю не происходит. Это является существенным достоинством тарельчатых изоляторов.

Обозначение изоляторов тарельчатого типа, например ПС-160 Б, означает: подвесной стеклянный, гарантированная электромеханическая прочность 160 кН, индекс Б означает вид конструктивного исполнения изолятора. Электромеханическая прочность изолятора — это величина разрушающей механической силы при приложении к изолятору напряжения, равного 75–80 % разрядного напряжения в сухом состоянии.

Типы изоляторов по назначению

Кроме деления изоляторов по материалу изготовления, есть типы изоляторов по назначению. Это изоляторы:

  • Штыревые;
  • Подвесные;
  • Опорные;
  • Проходные;
  • Стержневые.

Подвесные изоляторы (ПС, ПСД, ПСВ)

Данные изоляторы подвешивают на опоры ВЛЭП для крепления методом подвеса проводов и кабелей. Чаще изготавливают из закалённого стекла.

Изоляторы опорные (ИО, ИОР, СА, ОНШП)

Данные изоляторы используют в распределительных установках и другом электрооборудовании для закрепления токопроводящих элементов. Работают на участках от 6 до 35 кВ.

Проходные изоляторы (ИП, ИПУ)

При необходимости провести провод или шину через стену, например, на вводе в подстанцию, используют проходные изоляторы.

Проект «Создание реостата»

Реостат – небольшое устройство, регулирующее напряжение поворотом ручки.

Что нам понадобится:

  • лампочка для фонарика и патрон к ней;
  • две батарейки D;
  • отрезки провода около 40 см и около 5 см;
  • длинная пружина;
  • кусачки.

Ход эксперимента:

Соедините батарейки таким образом, чтобы плюс одной контактировал с минусом другой.
Разрежьте длинный провод пополам и присоедините фрагменты к концам соединенных батареек.
Соедините свободный конец одного провода с контактом патрона

Соедините свободный конец второго провода с концом пружины.
Соедините маленький провод с другим контактом патрона.
Замкните цепь и обратите внимание на то, как ярко светится лампочка. Если лампочка засветилась, значит по проводам пошло электричество!
Теперь медленно ведите концом короткого провода по пружине

Что происходит?

Вывод:

Чем дальше вы ведете по пружине, тем менее ярко будет светить лампочка. Чем длиннее тот участок пружины, который электричеству приходится преодолевать, тем выше сопротивление. Устройство, которое у вас получилось, называется реостат. Оно позволяет изменять поток электричества, проходящий через него.

Типы изоляторов по материалам

Для изготовления этих изделий используют довольно банальные, но от этого не менее функциональные и надёжные диэлектрические материалы: стекло, фарфор и полимеры. Последние из-за ряда особенностей композитного материала не используются на воздушных линиях электропередачи свыше 220 кВ.

Итак по материалу изоляторы ВЛ могут быть:

  • Стеклянными;
  • Фарфоровыми;
  • Полимерными.

Изоляторы из стекла

Сразу отметим, что изоляторы из стекла стоят дороже аналогичных изделий из фарфора, но имеют перед ними ряд преимуществ.

Так как стеклянные изоляторы прозрачны и на них легко визуально обнаружить повреждения, в том числе внутренние, изолирующих тарелок. Это позволяет не проводить частых испытаний напряжением и упрощает обслуживание ЛЭП.

Фарфоровые изоляторы

К недостаткам относим повышенную хрупкость, которая усиливает требования по безопасной упаковке и транспортировке.

Полимерные изоляторы

Изоляторы из композитов пока не используются в линиях электропередачи свыше 220 кВ. Это связано со всеми недостатками присущими полимерам.

Они изгибаются при продольных нагрузках;

  • Боятся ультрафиолета;
  • Стареют со временем;
  • От температуры теряют механическую прочность;
  • Скрытые дефекты полимерных изоляторов трудно обнаружить.

Изоляторы и опции

АО «ПО Элтехника» производит и предлагает КРУ/ КСО-строительным заводам следующую номенклатуру для производства ячеек среднего напряжения:

  • Опорные изоляторы и опорные изоляторы с емкостным делителем на напряжение 10кВ;
  • Опорные изоляторы и опорные изоляторы с емкостными делителями на напряжение 17,5кВ;
  • Опорные изоляторы и опорные изоляторы с емкостным делителем на напряжение 20кВ;
  • Проходные изоляторы на токи 630А и 1250А;
  • Блок индикации напряжения и устройство для фазировки;
  • Проходные изоляторы для КРУ на токи до 3150А.

Изоляторы из эпоксидного компаунда, изготовленные АО «ПО Элтехника», обладают высокими техническими показателями:

  • Механической прочностью при изгибе и кручении;
  • Стойкостью к динамическим нагрузкам;
  • Электрической прочностью;
  • Гидрофобностью;
  • Стабильностью габаритно-присоединительных размеров.

Изолятор опорный типа ИО У3

Опорный изолятор ИО У3 предназначен для надежного удерживания токоведущих элементов в электротехнических устройствах среднего напряжения.

Изолятор опорный типа ИО-С УЗ

Опорный изолятор ИО­-С У3 предназначен для надежного удерживания токоведущих элементов в электротехнических устройствах среднего напряжения. Благодаря емкостному делителю напряжения, встроенному в корпус, устройство позволяет получать сигнал о наличии напряжения на присоединенном токоведущем элементе. Данный сигнал отображается на блоке индикации напряжения.

Блок индикации напряжения

Блок индикации напряжения переменного тока сигнализирует о наличии рабочего напряжения в главных токоведущих цепях электротехнического устройства 6–10 кВ. Блок индикации напряжения применяется совместно с опорными изоляторами типа ИО­С УЗ.

Устройство для фазировки

Устройство предназначено для проверки правильности подключения кабелей по фазам. Устройство подключается к стационарным блокам индикации напряжения. Устройство обеспечивает полную безопасность персонала при проведении фазировки кабелей под рабочим напряжением.

Изолятор проходной типа Т 5-75 УЗ

Проходной изолятор Т 5­-75 У3 с токопроводом предназначен для пропускания электрического тока напряжением до 10 кВ через металлическую перегородку, находящуюся под другим электрическим потенциалом. Изолятор поставляется в комплекте с латунными гайками для крепления токоведущих шин.

Изолятор проходной типа Д 5-75 У3

Проходной изолятор Д 5-­75 У3 предназначен для изоляции токоведущих шин на напряжение до 10 кВ, проходящих через перегородку, имеющую другой электрический потенциал.

Изолятор проходной типа Д 1-75-1250 УЗ

Проходной изолятор Д 1-­75-­1250 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках КРУ с выкатными элементами. Изолятор рассчитан на ток до 1250 А, ток термической стойкости 31,5 кА. Выпускается в двух вариантах исполнения центральной резьбовой втулки: М10 и М16.

Изолятор проходной типа Д 1-75-1600 УЗ

Проходной изолятор Д 1-75­-1600 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках КРУ с выкатными элементами. Изолятор рассчитан на ток до 1600 А, ток термической стойкости 40 кА.

Изолятор проходной типа Д 1-75-2000 УЗ

Проходной изолятор Д 1­-75-­2000 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках ьКРУ с выкатными элементами. Изолятор рассчитан на ток до 2000 А, ток термической стойкости 40 кА. Выпускается в двух вариантах исполнения центральной резьбовой втулки: М16 и М20.

Изолятор проходной типа Д 1-75-3150 УЗ

Проходной изолятор Д 1­-75-­3150 У3 предназначен для изоляции разъемных соединений главных цепей в шкафах КРУ с выкатными элементами. Изолятор рассчитан на ток до 3150 А, ток термической стойкости 40 кА.

Классификация высоковольтные изоляторов

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

  • Опорный.

    • Для работы в помещениях — с гладкой поверхностью и ребристые.
    • Для работы на открытом воздухе — штыревые, стержневые.
  • Проходной.
    • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.
    • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
  • Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
  • Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
  • Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
  • Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые покрываются глазурью для улучшения изолирующих свойств.

Материал изготовления изоляторов

По материалу изготовления они подразделяются на фарфоровые, стеклянные и полимерные:

  • Фарфоровые изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.
  • Стеклянные изготавливают из специального закалённого стекла. Они имеют большую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее электрическое сопротивление.
  • Полимерные изготавливают из специальных пластических масс.

Способы крепления на опоре

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

  • Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ.
  • Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.
  • Опорные изоляторы (крепятся к траверсам ВЛ с помощью болтов ) применяются на ВЛ 35 кВ и выше.

Обозначения изоляторов

Изолятор ШФ 20Г

В обозначение изоляторов входят:

  • буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной
    • материал: Ф — фарфор, С — стекло, П — полимер;
    • назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный;
    • типоразмер: А, Б, В, Г (для штыревых).
  • цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в килоньютонах.
  • В старых обозначениях у подвесных изоляторов (например: П-8.5) цифры обозначают электромеханическую одночасовую, кроме того существовали следующие обозначения:
    • НС и НЗ — грязестойкий фарфоровый изолятор для натяжных гирлянд.
    • ПР — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с развитой боковой поверхностью.
    • ПС — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с увеличенным вылетом ребра.

Подвесные изоляторы

Подвесные изоляторы предназначены для крепления многопроволочных проводов к опорам воздушных линий и РУ. Их конструируют так, чтобы они могли противостоять растяжению.

Рис.9. Подвесной тарельчатый изолятор

Тарельчатый изолятор (рис.9) имеет фарфоровый или стеклянный корпус в виде диска с шарообразной головкой. Нижняя поверхность диска выполнена ребристой для увеличения разрядного напряжения под дождем, а верхняя поверхность диска — гладкой, с небольшим уклоном для стекания дождя. Внутри фарфоровой (стеклянной) головки цементом закреплен стальной оцинкованный стержень. Сверху фарфоровую головку охватывает колпак из чугуна с гнездом для введения в него стержня другого изолятора или ушка для крепления гирлянды к опоре. Число изоляторов в гирлянде выбирают в соответствии с номинальным напряжением.

Внутренней и наружной поверхностям фарфоровой головки придана такая форма, чтобы при тяжении провода фарфор испытывал только сжатие (как известно, прочность фарфора при сжатии значительно больше, чем при растяжении). Так обеспечивают высокую механическую прочность тарельчатых изоляторов. Они способны выдерживать тяжения порядка 104-105Н. Механическую прочность подвесных изоляторов характеризуют испытательной нагрузкой, которую изоляторы должны выдерживать в течение 1 ч без повреждений.

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

В местностях, прилегающих к химическим, металлургическим, цементным заводам, воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность. Вблизи моря и соленых озер воздух имеет большую влажность и содержит значительное количество соли, которая также образует вредный осадок.

Нормальные изоляторы, используемые в районах, удаленных от источников загрязнения, имеют отношение длины пути утечки к наибольшему рабочему напряжению около 1,5 см/кВ. Для РУ, подверженных загрязнению, применяют изоляторы особой конструкции или увеличивают число изоляторов в гирляндах. Прибегают также к периодической обмывке или обтирке изоляторов.

Рис.10. Подвесной изолятор для местностей с загрязненным воздухом

Тарельчатые изоляторы, предназначенные для местностей с загрязненным воздухом (рис.10), имеют увеличенную длину пути тока утечки и выполнены так, чтобы поверхность их была в наибольшей мере доступна очищающему действию дождя и ветра.

При одинаковой степени загрязнения и увлажнения разрядные напряжения у изоляторов особой конструкции приблизительно в 1,5 раза выше, чем у изоляторов обычного исполнения.

Изолятор

I

Изолятор

специально оборудованное помещение для временного размещения инфекционных больных, а также лиц, у которых подозревают инфекционную болезнь, и общавшихся с ними, представляющих эпидемическую опасность для окружающих, — см. Изоляция инфекционных больных.

II

Изолятор (франц. isolateur)

обособленное помещение, оборудованное и оснащенное всем необходимым для поддержания строгого противоэпидемического режима, предназначенное для временного размещения инфекционных больных и лиц, у которых заподозрены инфекционные заболевания, а при определенных болезнях — также лиц, находившихся в общении с больными.

Значения в других словарях

  1. изолятор — Изол/я́тор/. Морфемно-орфографический словарь
  2. Изолятор — I Изоля́тор (франц. isolateur, от isoler — отделять, разобщать) (медицинский), специально оборудованное помещение, предназначенное для изоляции (См. Большая советская энциклопедия
  3. изолятор — сущ., кол-во синонимов: 21 аквариум 6 беррит 1 бокс 16 виброизолятор 1 гетинакс 2 диэлектрик 11 диэлектрит 1 керит 4 мегомит 1 медизолятор 2 микалекс 2 микарта 1 мипора 4 непроводник 1 ролик 17 сизо 2 силосель 1 стирофом 1 теплоизолятор 1 шизо 7 электроизолятор 1 Словарь синонимов русского языка
  4. изолятор — изолятор I м. 1. Помещение для больных, нуждающихся в изолировании изолирование 1., изоляции изоляция I 1. 2. Специальное помещение для лиц, находящихся под следствием; следственный изолятор. II м. Толковый словарь Ефремовой
  5. изолятор — Изолятор, изоляторы, изолятора, изоляторов, изолятору, изоляторам, изолятор, изоляторы, изолятором, изоляторами, изоляторе, изоляторах Грамматический словарь Зализняка
  6. изолятор — ИЗОЛ’ЯТОР, изолятора, ·муж. 1. Изолирующий предмет, изолирующее вещество (см. изолировать в 3 ·знач.; физ., тех.). Каучук, фарфор и стекло являются хорошими изоляторами. 2. Стеклянный или фарфоровый ролик для электрических проводов (тех.). Толковый словарь Ушакова
  7. изолятор — I. ИЗОЛЯТОР I а, м. isolateur. 1. Вещество, не проводящее электрический ток. БАС-1. Каучук, фарфор и стекло являются хорошими изоляторами. Уш. 1934. 2. Изделие (обычно из фарфора) для изоляции и поддержки электрических проводов. БАС-1. Словарь галлицизмов русского языка
  8. изолятор — ИЗОЛЯТОР, а, м. 1. То же, что диэлектрик, а также вещество, плохо проводящее тепло (спец.). 2. Электротехническое устройство для изоляции частей электрооборудования. Подвесной и. Аппаратный и. 3. Особое помещение для больных или других лиц, нуждающихся в изоляции. Больной помещён в и. Толковый словарь Ожегова
  9. изолятор — -а, м. 1. физ. Вещество, не проводящее электрического тока; диэлектрик. 2. Прибор из фарфора, пластических масс и т. д. для подвешивания проводов и кабелей или для ввода проводов в здание. Высоковольтные изоляторы. Подвесные изоляторы. Малый академический словарь
  10. изолятор — ИЗОЛЯТОР — приспособление (из тканей, стекла, бумаги или другого материала), употребляемое для защиты цветков, соцветий или групп соцветий от опыления нежелательной пыльцой. Ботаника. Словарь терминов
  11. изолятор — – 1) тело, плохо проводящее электричество (см. диэлектрик) или тепло; 2) приборы из фарфора, пластических масс и др. Большой словарь иностранных слов
  12. изолятор — ИЗОЛЯТОР -а; м. 1. Физ. Вещество, не проводящее электрический ток; диэлектрик. Каучук — хороший и. Использовать янтарь в качестве изолятора. 2. Прибор из фарфора, пластических масс и т. Толковый словарь Кузнецова
  13. изолятор — орф. изолятор, -а Орфографический словарь Лопатина
  14. изолятор — ИЗОЛЯТОР (франц. isolateur, от isoler — отделять, разобщать), помещение для содержания больных и подозрительных по заболеванию заразными болезнями. Входит в состав вет. лечебниц и леч. сан. пунктов. Является обязательным для крупных пром. животноводч. Сельскохозяйственный словарь
  15. изолятор — ИЗОЛЯТОР (франц. isolateur, от isoler — отделять, разобщать), помещение для обособленного содержания (изоляции) больных заразными болезнями и подозрительных по заболеванию животных. Иногда необходимо изолировать и подозреваемых в заражении животных. Ветеринарный энциклопедический словарь
  16. ИЗОЛЯТОР — ИЗОЛЯТОР — в медицине — см. Бокс. ИЗОЛЯТОР (от франц. isoler — разобщать) — 1) вещество с очень большим удельным электрическим сопротивлением (диэлектрик)… Большой энциклопедический словарь
  • Блог
  • Ежи Лец
  • Контакты
  • Пользовательское соглашение

2005—2020 Gufo.me

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

  • штыревые;
  • подвесные линейные;
  • опорные и проходные.

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно:

на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно:

на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть. Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

  1. Фарфоровые.
  2. Стеклянные.
  3. Полимерные.

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Классификация высоковольтные изоляторов

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

  • Опорный.
  • Для работы в помещениях — с гладкой поверхностью и ребристые.

Для работы на открытом воздухе — штыревые, стержневые.

Проходной.

  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.

Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые покрываются глазурью для улучшения изолирующих свойств.

Материал изготовления изоляторов

По материалу изготовления они подразделяются на фарфоровые, стеклянные и полимерные:

  • Фарфоровые изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.
  • Стеклянные изготавливают из специального закалённого стекла. Они имеют большую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее электрическое сопротивление.
  • Полимерные изготавливают из специальных пластических масс.

Способы крепления на опоре

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

  • Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ.
  • Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.
  • Опорные изоляторы (крепятся к траверсам ВЛ с помощью болтов ) применяются на ВЛ 35 кВ и выше.

Обозначения изоляторов

Изолятор ШФ 20Г

В обозначение изоляторов входят:

  • буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной материал: Ф — фарфор, С — стекло, П — полимер;
  • назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный;
  • типоразмер: А, Б, В, Г (для штыревых).

цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в килоньютонах.
В старых обозначениях у подвесных изоляторов (например: П-8.5) цифры обозначают электромеханическую одночасовую, кроме того существовали следующие обозначения:

  • НС и НЗ — грязестойкий фарфоровый изолятор для натяжных гирлянд.

ПР — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с развитой боковой поверхностью.
ПС — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с увеличенным вылетом ребра.

Типы изоляторов по назначению

Кроме деления изоляторов по материалу изготовления, есть типы изоляторов по назначению. Это изоляторы:

  • Штыревые;
  • Подвесные;
  • Опорные;
  • Проходные;
  • Стержневые.

Подвесные изоляторы (ПС, ПСД, ПСВ)

Данные изоляторы подвешивают на опоры ВЛЭП для крепления методом подвеса проводов и кабелей. Чаще изготавливают из закалённого стекла.

Изоляторы опорные (ИО, ИОР, СА, ОНШП)

Данные изоляторы используют в распределительных установках и другом электрооборудовании для закрепления токопроводящих элементов. Работают на участках от 6 до 35 кВ.

Проходные изоляторы (ИП, ИПУ)

При необходимости провести провод или шину через стену, например, на вводе в подстанцию, используют проходные изоляторы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
