Мини-дрели своими руками: способы сборки, требуемые материалы и особенности работы, полезные советы

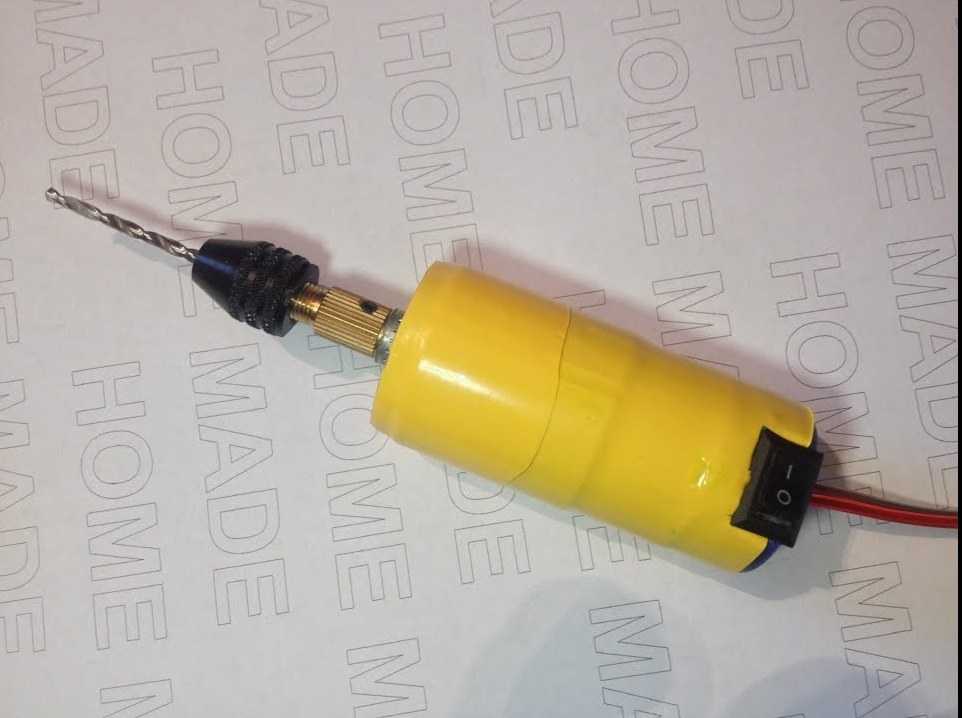

Мини дрель своими руками

Основой самодельной мини дрели послужит двигатель от старого фена, а в качестве корпуса будет использоваться упаковка (пластиковая туба) от витаминов.

Немного о двигателе. Использовать двигатель от магнитофонов, как рекомендуют некоторые народные умельцы крайне нежелательно. Он имеет явно недостаточную мощность для комфортной работы мини дрели. На используемый нами двигатель от Mabuchi Motor RS-365SD-2275 точный даташит найти не удалось (видимо снят с производства), но на некоторых форумах нашлась инфа о том, что он работает при напряжении 6-20 В (стартует от 3 В), а число максимальных оборотов составляет по разным источникам составляет 12000-18000 об/мин. Таким двигателем при желании можно будет не только сверлить пластик и текстолит, но и шлифовать или резать тонкий металл.

Приступим к подготовке корпуса. Срезаем дно нашей тубы и подготавливаем для отверстия резиновую заглушку (идеально подходит ножка от старого системника). Далее в этой заглушке мы сделаем отверстие для разъема питания и переключатель реверса.

С обратной стороны запрессовываем наш двигатель. Посадка происходит очень плотно и надежно, дополнительно фиксировать двигатель в корпусе нет никакой необходимости.

В качестве схемы регулятора оборотов мини дрели можно использовать массу вариантов. Мы взяли простейшую схему на одном транзисторе.

Она имеет массу недостатков, но ее единственный плюс в том, что она проста, работает без предварительных танцев с бубном и с легкостью помещается в нашем небольшом корпусе. Схему можно собрать навесным монтажом, а транзистор обязательно нужно установить на хороший радиатор. Транзистор лучше взять посерьезней, например КТ837, а еще лучше КТ825 (или другой не менее мощный аналог).

При работе двигателя, с его тыльной стороны, создается небольшой поток воздуха. Благодаря этому сзади двигателя можно расположить радиатор с транзистором, это улучшит его температурный режим.

Немного о реверсе. Нужен ли реверс на мини дрели? Несомненно, эта функция будет полезной, но не является главной, а при желании можно обойтись и без нее. Для реализации реверса применена простенькая схема на одном шестиконтактном переключателе.

Крепим переменный резистор регулятора оборотов, устанавливаем резиновую заглушку с разъемом питания и переключателем реверса.

Осталось установить цанговый патрон и мини дрель своими руками готова.

Для питания такой самодельной мини дрели можно брать блок питания с напряжением 15-18 В и током в пару ампер.

На первое время и для тестов был подобран блок 15 В; 0,4 А.

Мини дрель с таким блоком питания работает, но мощности блока при большой нагрузке немного не хватает. Возможно, в дальнейшем она будет запитываться от небольшого блока питания ноутбука.

Ну и финальная видео-демонстрация работы самодельной мини дрели.

comments powered by HyperComments

Виды конструкций и их характеристики

Дрель-миксер используется для проведения ремонтных работ в больших объёмах; пользователь при смешивании раствора обычно держит её в руках, потому устройство имеет эргономичные рукоятки, которые делают эксплуатацию инструмента менее трудоёмкой. Если двигатель устройства обладает мощность свыше 1 кВт, то в него встраивают особый редуктор: он годится для использования не только на самой первой скорости, но также и при переходе с первой на вторую.

Первая применяется для составления густых плотных смесей, к примеру, мастики, а вторая – для гипса и цемента. На второй скорости также допустимо размешивание лакокрасочных изделий и других жидких веществ с минимальным крутящим моментом.

Это очень важные опции: благодаря им при вытаскивании устройства из полученного состава крутящий момент остаётся на исходном положении и никакого разбрызгивания готовой смеси не происходит, как это бывает со многими другими миксерами.

Такие дрели, как правило, имеют разную комплектацию. Обычно к ним прилагается несколько разновидностей насадок, которые могут иметь несколько форм.

Правосторонняя спиралевидная миксерная насадка – используется для таких растворов, которые обладаю очень вязкой структурой. К ним относятся цементные, бетонные, также разного рода штукатурки и клей. Такая насадка замешивает раствор, как бы выталкивая его снизу вверх, наверху состав перемешивается, а затем опускается обратно.

Левосторонняя спиралевидная насадка оптимальна для смешивания лакокрасочных изделий

Здесь обратный принцип работы: смесь толкается сверху вниз, где она размешивается и поднимается обратно.

Винтовые насадки позволяют замешивать лёгкие составы.

Крестовина – более специализированная насадка, она используется в тех случаях, когда очень важно не допустить попадания воздуха внутрь ёмкости со смесью.

Полный аналог фабричного «дремеля»

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

Латунная трубка;
Две втулки М4 с резьбой;
Вал из электрода (диаметр 5 мм) с резьбой М5;
Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
Быстрозажимной мини-патрон;
Зажим из просверленного по оси болта М12;
Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

МД из электрического патрона.
Полный аналог фабричного «дремеля».
Дрель из зубной щётки.
МД из привода принтера.
Экономный вариант без корпуса.
Вторая жизнь старому магнитофону.
Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

Сердцевину фурнитуры удаляют.
Отвинчивают заднюю крышку.
Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
Подгоняют толщину вала под размер отверстия цангового зажима.
На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
Патрон крепят к валу фиксаторным поперечным винтом.
Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Из чего изготовить

МД из электрического патрона.
Полный аналог фабричного «дремеля».
Дрель из зубной щётки.
МД из привода принтера.
Экономный вариант без корпуса.
Вторая жизнь старому магнитофону.
Идея с антиперспирантом.

МД из электрического патрона

Изготовление происходит следующим образом:

Сердцевину фурнитуры удаляют.
Отвинчивают заднюю крышку.
Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
Подгоняют толщину вала под размер отверстия цангового зажима.
На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
Патрон крепят к валу фиксаторным поперечным винтом.
Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Полный аналог фабричного «дремеля»

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Динамо-машина из привода принтера

Экономный вариант без корпуса

Вторая жизнь старому магнитофону

Идея с антиперспирантом

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Разновидности промышленных моделей

Многие аппараты представлены универсальным оборудованием, которое может применяться для сверления не только по металлу, но и другим материалам. Выделяют следующие разновидности сверлильных станков:

Настольный тип. Эта группа характеризуется компактными размерами и незначительным весом. Область применения — получение небольших диаметров.
Колонные станки устанавливаются в случае налаживания единичного и мелкосерийного производства. При их применении можно получать отверстия, диаметр которых от 18 до 75 мм.
Радиально-сверлильные аппараты применяются для обработки массивных деталей. При этом получаемые отверстия могут быть расположены строго по дуге окружности с заданным шагом. Отличительной чертой компоновки назовем достаточно большой вылет шпиндельного узла за пределы конструкции.
Координатно-сверлильные конструкции получили широкое применение в случае, когда нужно получить заготовку с точным расположением отверстий относительно друг друга.
Центровальные модели предназначены для обработки торцевых отверстий. Подобная конструкция характеризуется большим расстоянием между рабочим столом и шпиндельной бабкой.
Горизонтально-сверлильные станки предназначены для обработки валов и осей, а также штоков и других подобных изделий. Особенности компоновки позволяют получать отверстия значительной глубины.
Многошпиндельные конструкции могут применяться для одновременного получения нескольких отверстий. При этом они могут быть расположены в различных плоскостях.
Комбинированные аппараты обладают компоновкой, которая позволяет проводить сразу несколько различных операций: сверление, фрезерование, долбление и так далее.

В последнее время большое распространение получили конструкции, которые работают под контролем ЧПУ. Они применяются для получения наиболее сложных высокоточных изделий.

Принцип действия и особенности

Мини-дрель — это компактная и лёгкая (весом до 1 кг) модифицированная версия электродрели, также называемая гравёром или дремелью (по названию бренда Dremel — разработчика этого инструмента). Аппарат оснащён лёгким корпусом, под которым расположены асинхронный многооборотный двигатель с/без редуктора и шпиндель с цанговым патроном.

К валу электродвигателя крепят цангу разного диаметра для фиксации насадок или дополняют гибким валом для передачи вращения рабочему наконечнику, когда планируется выполнять работы особой сложности.

По принципу работы мини-дрель сходна с обычной дрелью, шуруповёртом или болгаркой. Основные различия между ними заключаются во внутреннем устройстве и эксплуатационных свойствах.

Особенностью дремели является высокая скорость вращения (до 40000 об/мин.) при небольшой мощности (до 170 Вт). Основой мини-дрели служит прямая шлифмашинка – оборудование, которым на завершающем этапе предчистовой отделки зачищают и шлифуют труднодоступные места. Однако по сравнению с прямошлифовальной машинкой у неё выше скорость вращения: 5000–35000 об/мин. против 2800–11000 об/мин.

Принцип действия и особенности использования

В зависимости от принципа действия выделяют инструменты трёх типов:

дрель-миксер;
дрель-миксер с одним венчиком;
устройство с двумя венчиками.

Обычная электрическая дрель-миксер представляет собой низкооборотные механизмы безударного типа. Мощность этого инструмента колеблется от 500 до 2000 Вт, имеются 2 удобные рукоятки, довольно крупный патрон диаметром до 16 мм.

Двуручные модели делятся на варианты с единым венчиком либо с двумя, отличие следует уже из названия: механизмы с двумя венчиками производят перемешивание даже самой вязкой смеси, они оснащены довольно мощным редуктором и легко справляются с растворами самых разных консистенций – от лёгких до бетонных.

Как выбрать?

Сегодняшний рынок электроприборов изобилует всевозможными моделями мини-дрелей, что создаёт определённые сложности при выборе подходящего инструмента

Есть несколько моментов, на которые нужно обратить внимание при покупке дремели, чтобы избежать ошибок и разочарований

Номинальная мощность – это критерий, который определяет производительность инструмента. Подбирая оборудование оптимальной мощности, необходимо учитывать цель его применения. Если речь идёт о домашнем пользовании, то лучше отдать предпочтение моделям с показателями мощности до 200 Вт, а профессионалам подойдут агрегаты от 240 Вт.
Максимальные рабочие обороты. Комфорт работы обеспечивают агрегаты со скоростью вращения от 20000 об/мин. Хотя на фоне брендовых моделей мощностью 150–160 Вт, способных выдавать 30000–35000 об/мин., такое значение кажется уж более, чем скромным. У самых простых гравёров для любительских целей количество оборотов варьируется в пределах 6000–10000 об/мин.
Управление скоростью вращения. Наличие регулятора оборотов повышает удобство использования инструмента. У большинства мини-дрелей предусмотрена плавная регулировка частоты оборотов, что делает возможной настройку скорости вращения электродвигателя с безопасной минимальной до максимальной.
Вес и эргономичность. Ручные агрегаты не должны быть тяжёлыми, иначе рука будет быстро уставать, что может негативно отразиться на качестве работы. Оптимально, когда инструменты весят 600–800 гр. и обладают при этом высокой мощностью.
Шумовые характеристики. Если в ремонтных мастерских показатель уровня шума гравёра не столь важен, то для использования в условиях жилых помещений однозначно необходимо малошумное оборудование, чтобы не вызывать недовольство соседей.
Рабочий диаметр цанги. Именно параметры цанги определяют возможность установки тех или иных насадок в инструмент. Наиболее распространённые варианты цанг Ø 2,4 и Ø 3,2 мм. Они одинаково подходят для бытового использования, хобби и профессиональной обработки.
Комплектация. Самые дешёвые мини-дрели продаются без оснастки. Выбирая изделия более дорогого ценового сегмента, можно стать обладателем расширенного базового набора, состоящего из гибкого вала, углового переходника, бокса с оснасткой, запасных графитовых щёток для мотора, цанг с различным диаметром, буквенных шаблонов для гравировальных работ, стойки-подвеса и кейса.
Производитель и стоимость. Сейчас есть немало авторитетных производителей качественного и надёжного электроинструмента, среди них – Boshe, Dremel, Einhell, Elitech, Hammer, Patriot, Sturm, Вихрь, Диолд, Зубр, Калибр. Цены на оборудование разных брендов отличаются — и весьма существенно. Когда в планы входит использование гравёра от случая к случаю, то нет никакого смысла в переплате за дорогостоящее профессиональное оборудование именитого производителя.

Виды и особенности сверлильных станков

Прежде чем приступать к производству самодельного сверлильного станка из дрели, следует выяснить, какие бывают эти виды устройств. Подразделяются изделия на следующие виды:

Радиально-сверлильные. Наиболее эффективный вид станков для сверления отверстий в крупных и средних размеров деталях. Вертикально-сверлильный вид станка еще называют стационарный, так как именно такие устройства часто используются в ремонтных мастерских, цехах, гаражах и различных предприятиях. Точность сверления таким агрегатом обеспечивается за счет того, что сверло прикладывается к заготовке.
Вертикально сверлильные. Принцип работы заключается в том, что сверло является неподвижным, а перемещается сама заготовка.
Горизонтально-сверлильные. Применяются на производстве для обработки длинномерных деталей.
Многошпиндельные. Применяются в случае, когда требуется одновременно сверлить, нарезать резьбу и осуществлять развертку.
Специализированные. Агрегаты для глубокого сверления.

В производстве электронных плат используются настольные станки, в которых режущий инструмент перемещается с помощью рукоятки. Для частного использования рекомендуется изготавливать радиально-сверлильный тип инструмента, где вместо двигателя и шкивов, будет использоваться обычная электрическая дрель.

Как самому сделать простой сверлильный станок

Преимуществом самостоятельного производства станка для дрели является возможность модернизации изделия. В качестве модернизации можно создать станок с тисками для дрели, что позволит фиксировать заготовку с последующей ее обработкой. Для сооружения самодельного станка для дрели нет необходимости в приобретении специальных материалов и комплектаций. Все что требуется чтобы собрать приспособу – это подручные комплектующие, которые имеются в гараже у каждого мастера. Для изготовления станка для дрели своими руками потребуется сделать такие составные элементы:

Станина.
Рабочий механизм, представленный в виде дрели.
Стойка вертикального вида, к которой будет крепиться дрель.
Рукоятка или механизм подачи режущего элемента.

Чертежи при изготовлении сверлильного станка из дрели своими руками помогут ускорить процесс производства аппарата. Но для начала нужно продумать все до мелочей, сделав наброски на бумаге. После этого можно воплощать все в реальность.

Другие варианты станков из дрели

Задавшись для себя целью изготовить сверлильный станок для домашнего применения, важно определиться с располагаемым набором комплектующих. Данная статья представлена в ознакомительных целях для того, чтобы дать идею для изготовления самодельного станка

Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты. Не столько важно, что взято за основу, как то, что получится у вас в итоге.

Если планируется работать на сверлильном станке с деревом, и металлом толщиной до 2-3 мм, то его можно соорудить из деревянных деталей, которые найти не составляет особого труда.

Если же планируется работать преимущественно с металлическими заготовками, то аппарат лучше изготовить из стальных комплектующих. Такой агрегат будет намного надежнее, а главное, он сможет справляться со своим предназначением.

Даже для новичка не составит труда изготовить самодельный сверлильный станок для дома. Главное – это запастись терпением и временем, и у вас обязательно все получится. И не забывайте, что как бы там ни было, но такой агрегат является самодельным, поэтому соблюдайте технику безопасности при работе с ним.

Обзор наиболее популярных насадок для работы по дереву и металлу

Древесина принадлежит к числу наиболее часто обрабатываемых при гравировании материалов наряду со стеклом, металлом, камнем. Дремели часто используют при выполнении резьбы по дереву, сверления в нем миниатюрных отверстий, нанесения изображений на поверхности данного материала, шлифовки, а также создания небольших пазов или шпунтов. Поэтому популярными разновидностями насадок для работы по дереву являются:

фрезы по дереву;
сверла;
круги для резки;
полировальные, шлифовальные круги и цилиндры;
шарообразные и конусообразные боры;
алмазные и твердосплавные насадки разных форм;
войлочные шарошки.

Существуют также специфические разновидности фрез по дереву, но они используются даже специалистами очень редко. Приобретать расходные материалы, чтобы обрабатывать древесину разных пород с помощью прямошлифовальной машины, рекомендуется набором. Таким образом, все, что может понадобиться при выполнении рабочих манипуляций, будет собрано сразу в одном кейсе.

Читать также: Ремонт перфоратора штурм своими руками
