Внешнее подсоединение Э5
На чертеже необходимо в первую очередь обозначить само изделие, его входные и выходные компоненты (муфты, фиксаторы и прочее) и подключаемые к ним контакты шнуров и кабелей внешней установки, около которых размещаются сведения о самом соединении.
Составные детали плана показаны в виде четырехугольников, а входные и выходные детали — в виде линий, отрезков и пунктира. Разрешается использовать для построения схемы более легкие обозначения.
Как наглядно обозначается подключение жгута
Обратите внимание! Соединители, фиксаторы и другие компоненты располагают также, как они выглядят на самом изделии. Вводные детали могут размещаться в виде знаковых графический обозначений
На чертеже необходимо обозначать входные, выходные или выводные детали, которые присутствуют на изделии. Если в составе этих компонентов нет, то на схеме используются условные символы
Вводные детали могут размещаться в виде знаковых графический обозначений. На чертеже необходимо обозначать входные, выходные или выводные детали, которые присутствуют на изделии. Если в составе этих компонентов нет, то на схеме используются условные символы.
Около всех составляющих разрешается писать пояснение и название. А также необходимые данные из документации на изделии. Кабельная продукция и шнуры показываются как отдельные линии. Разрешается использовать маркировку для кабельной продукции, но ее расшифровка пишется строго на полях (название, площадь сечения, мощность, количество жил внутри).
Вам это будет интересно Как выглядит конденсатор на схеме
Э6 ГОСТ
Выполнение действия
Разъясняя функциональную схему, можно отойти еще дальше от структурного изображения. Передача операции по выработке команд в некоторый элемент означает его активацию. Другими словами, выполняется то действие, для которого предназначается эта подсистема. Однако не всегда известно, какой именно элемент отвечает за наблюдаемое состояние. В этом случае вершины графа будут отождествляться непосредственно с самим действием. Другие элементы будут показывать переход от одного состояния в другое. Под действием как таковым следует понимать обобщенное состояние. Это возвращает к первому, абстрактному определению схемы функциональной структуры.
Как научиться читать принципиальные схемы
В электрических цепях все составные части можно условно разделить на несколько групп: В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
По общему проводу течёт общий ток, потребляемый всеми элементами схемы. Выясняют наличие связей рассматриваемой структуры управления с другими уровнями управления.
Последовательность маркировки должна определяться от источника питания к потребителю, а разветвляющиеся участки цепи маркируют сверху вниз в направлении слева направо. Линии взаимосвязи следует выполнять толщиной от 0,2 до 1,0 мм. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр.
Например, электрические машины могут изображаться упрощенным или развернутым способом. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями.
Видео Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. В зависимости от этого строятся и условные графические схемы. Сборка предполагает определенные правила: Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
Плавкие предохранители изображаются в виде прямоугольника с отводами. Линии связи, идущие от средней точки между этими элементами, выполнены в однолинейном представлении, обозначены порядковыми номерами 1— К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Знание этих свойств поможет научиться читать электрические схемы. Требования к структурным и функциональным схемам На структурной функциональной схеме изображают все основные функциональные группы изделия и связи между ними.
Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы , однолинейные , полнолинейные и развернутые.
Этап первый
Рассмотрим пример создания монтажного символа контактора для схемы соединений КМ1. Смотрим ГОСТ 2.702-75 «Правила выполнения электрических схем», который дает следующие рекомендации по созданию монтажных символов для схем соединений: «При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри них помещать условные графические обозначения элементов».
Как советуют, так и сделаем. Чтобы не отрисовывать заново графику монтажного символа контактора, возьмем его из принципиальной схемы, предварительно «разбив» в простую графику (рис. 4).
Рис. 4. Монтажный символ контактора
С помощью инструмента «Конструктор графических образов» (рис. 5) создаем компоновочный образ.
Для этого, как минимум, нужно использовать один атрибут P_TAG1, которого вполне достаточно, чтобы система воспринимала символ как компоновочный образ. Я же добавил еще атрибуты DESK1 (первая строка описания), MFG (производитель) и CAT (номер заказа по каталогу). Опять же, это не аксиома, а мое видение: обязательным является только атрибут P_TAG1, а остальное — на усмотрение проектировщика.
Рис. 5. Конструктор графических образов
В чем же отличие компоновочного образа от монтажного символа с точки зрения AutoCAD Electrical? В наличии точек подключения, установленных с помощью пункта «Конструктор графических образов» -> «Номера клемм/проводов». Именно в этих точках будет формироваться информация о подключении к этому элементу (рис. 6).
Рис. 6. Расстановка точек подключения
Для нашего монтажного символа контактора необходимо создать пять верхних и пять нижних точек подключения, так как этот монтажный символ расположен горизонтально. После «расстановки клемм/проводов» наш монтажный символ контактора можно сохранять как внешний блок — командой «ПБЛОК» в том же окне «Конструктор графических образов».
Точно по такому же алгоритму создаем остальные монтажные элементы: автомат, предохранитель, кнопки. На этом заканчивается первый этап создания монтажных символов.
Почему полезно разбираться в автоэлектрике
Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей.
Вот так, собственно это выглядит на схеме. Необходимо попытаться прочесть маркировку детали, а затем найти её в базе данных, либо нужно, исходя из схемы и близлежащих компонентов, попытаться вычислить приблизительные характеристики искомого элемента. Вторая группа элементов преобразует электричество в другие виды энергии.
Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Почему полезно разбираться в автоэлектрике Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь.
К примеру, взять резистор. Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы.
Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. Как правило, экран соединяют с общим проводом схемы.
Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. В книге приведены основные сведения о схемах и чертежах электроустановок общего назначения, основные правила их выполнения В соответствии с ЕСКД. При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом.
При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. Это справедливо, как для радиоламп, так и для современных микросхем. Типичные примеры: контакты электроконтактного термометра непосредственно введены в цепь магнитного пускателя, что совершенно недопустимо; в цепи напряжения В применен диод на обратное напряжение В, что не достаточно, так как он может оказаться под напряжением В К В ; номинальный ток диода 0,3 А, но он включен в цепь, через которую проходит ток 0,4 А, что вызовет недопустимый перегрев; сигнальная коммутаторная лампа 24 В, 0,1 А включена на напряжение В через добавочный резистор типа ПЭ сопротивлением Ом.
Это важно знать, особенно, когда мы только учимся читат ь электрические схемы. В книге приведены основные сведения о схемах и чертежах электроустановок общего назначения, основные правила их выполнения В соответствии с ЕСКД
Вторая группа элементов преобразует электричество в другие виды энергии. Монтажные схемы Выше была рассмотрена принципиальная схема. Поэтому знание электрических цепочек — это залог правильно собранного электронного прибора. Как читать электрические схемы. Урок №6
Техника чтения электрических схем
Чтение принципиальной схемы начинают с определения назначения устройства, состава его схемы (силовая часть, блока управления, защиты и т.д.) и ознакомления с перечнем элементов, для чего находят на схеме каждый из них, читают все примечания и пояснения.
Затем определяют систему электропитания как устройства в целом, так и составных частей: электродвигателей, обмоток магнитных пускателей, реле, электромагнитов, комплексных приборов, регуляторов отдельных элементов и т.п. Для этого находят на схеме все источники питания (род тока, номинальное напряжение, фазировку в цепях переменного тока и полярность в цепях постоянного тока и т.п.). Выявляют по схеме общие коммутационные аппараты, а также аппараты защиты: автоматы защиты, предохранители, реле максимального тока и минимального напряжения и т.п. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них.
Изучают всевозможные цепи каждого электроприемника (электродвигателя, обмотки магнитного пускателя, реле, прибора и т.п).
Таким образом, выявляют условия возникновения, возможные ошибки и причины отказа.
Вот с этих исходных положений нужно читать и анализировать принципиальные электрические схемы.
В целом же этот анализ требует глубоких знаний (электротехники, электроники, автоматики и других специальных электротехнических дисциплин), владения методикой разработки, составления и чтения схем.
В качестве примера рассмотрим состав и принцип возникновения ниже приведенной принципиальной схемы управления электроприводом (рис.4), т.е. прочитаем ее.(см. рис.1.5.)
Рис 1.5. Принципиальная электрическая схема управления электроприводом
Электрическая схема состоит из силовой части и схемы управления. Силовая часть представляет собой электропривод механизма (установки), состоящей из трехфазного асинхронного электродвигателя М, статорные обмотки которого подключены через главные (силовые) контакты КМЗ магнитного пускателя КМ и главные контакты автоматического выключателя QF к трехфазной сети A,B,C,N (380/220В). Защита двигателя осуществляется тепловым реле КК1 и КК2.
Схема управления питается трехфазным напряжением A,B,C,N . Защита схемы управления осуществляется плавким предохранителем FU. Для облегчения чтения переменные цепи схемы управления слева нумеруются цифрами (1-6) и комментируются функциональной таблицей справа.
Принцип действия (алгоритм работы):
При кратковременном нажатии на кнопку SB 1 «Пуск» (при условии, что тепловое реле КК1,КК2 находятся в исходном состоянии, т.е. контакты замкнуты и блок контакт периферийного устройства также замкнут) по цепи защиты1 в обмотке магнитного пускателя КМ потечет ток – он срабатывает и кнопка SB 1 блокируется контактами КМ4, т.е. цепь питания пускателя остается выключенной после отпускания кнопки SB 1. При этом замкнутся также блок контакты КМ 1 – загорится сигнальная лампа EL-I «двигатель включен» и разомкнется блок контакт КМ 2 – выключится лампа EL 2 «двигатель включен».
Рис 6 Принципиальная электрическая схема управления транспортерами для уборки навоза
В схеме предусмотрена световая и звуковая сигнализации – лампой HL 2 и звонком НА по цепи 5 6, соответственно, с помощью автоматического датчика положения SQ 3 (концевого выключателя смонтированного на исполнительном механизме). При этом, если каретка механизма устройства находится в рабочей зоне «промежуточное положение» контакт SА 3 в 5 цепи замкнут и горит лампа HL 2, а если каретка достигла крайнего верхнего положения, концевой выключатель SQ 3, сработает, разомкнется его контакт в цепи 5 – лампа HL 2 погаснет и замкнется его контакт в цепи 6 – сработает звонок звуковой сигнализации НА «каретка вверху».
Выключать двигатель М электропривода можно коротковременно нажав кнопку SВ 2 «Стоп», при этом разорвется цепь питания обмотки магнитного пускателя КМ и все его контакты займут противоположное состояние. Загорится сигнальная лампа EL 2 «двигатель включен». Отключение от общей сети питания осуществляется автоматическим выключателем QF.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Http://alldrawings.ru/yroki-cherchenia/item/схемы-электрические-функциональные
Схемы структурные
Схемы структурные определяют основные функциональные части изделия, их назначение и взаимосвязи и служат для общего ознакомления с изделием. На структурной схеме раскрывается не принцип работы отдельных функциональных частей изделия, а только взаимодействие между ними. Поэтому составные части изделия изображают упрощенно в виде прямоугольников произвольной формы. Допускается применять условные графические обозначения.
Графическое построение схемы должно давать наиболее наглядное представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимодействия рекомендуется стрелками (по ГОСТ 2.721-74) обозначать направления хода процессов, происходящих в изделии.
На схеме должны быть указаны наименования функциональных частей объекта, которые, как правило, вписываются внутрь прямоугольника. Допускается для функциональной части указывать сокращенное или условное наименование, которое в этом случае должно быть пояснено на поле схемы. Пример оформления структурной схемы приведен на рис. 6.1.
На схеме допускается помещать поясняющие надписи, диаграммы, таблицы и т.п., определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (токи, напряжения и т.п.), формы импульсов и др.
При большом количестве функциональных частей допускается взамен наименований и обозначений проставлять порядковые номера (сверху вниз слева направо). В этом случае над основной надписью помещают таблицу, выполненную по типу таблицы перечня элементов (рис. 5.25), в которой помещают наименования (при необходимости — тип и обозначение) составных частей. На рис. 6.2 приведена структурная схема преобразователя частоты. На основе структурной схемы разрабатывают другие типы схем — функциональную, принципиальную.
Схемы функциональные разъясняя определенные процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом. Этими схемами пользуются для изучения принципов работы изделия, а также при их наладке, контроле, ремонте.
Схемы функциональные
Функциональная схема по сравнению со структурной более подробно раскрывает функции отдельных элементов и устройств (рис. 6.3). Функциональные части и связи между ними на схеме изображают в виде условных графических обозначений, установленных соответствующими ГОСТ ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой. Элементы и устройства на схеме могут быть изображены совмещенным или разнесенным способом.
Для каждой функциональной группы, устройства, элемента должны быть указаны обозначение, наименование и тип. Наименование не указывают, если функциональная группа или элемент изображены в виде условного графического обозначения.
Функциональные схемы применяются, как правило, совместно с принципиальными, поэтому буквенно-цифровые обозначения элементов и устройств на этих документах должны быть одинаковыми. Перечень элементов в этом случае для функциональной схемы не разрабатывают, так как пользуются данными принципиальной электрической схемы. Если функциональная схема разрабатывается самостоятельно (без принципиальной схемы), буквенно-цифровые обозначения присваивают элементам и устройствам по общим правилам, выполняют перечень элементов, в котором для каждого элемента и устройства указывают тип и документ (ГОСТ, ТУ и др.), на основании которого они применены.
На функциональных схемах рекомендуется указывать технические характеристики функциональных частей (рядом с графическими обозначениями или на свободном поле схемы), диаграммы и таблицы, параметры в характерных точках.
Схемы принципиальные
Схема электрическая принципиальная определяет полный состав элементов изделия и дает детальное представление о принципе работы изделия. Принципиальная схема служит основой для разработки других конструкторских документов — схемы соединений и расположения, чертежей конструкции изделия — и является наиболее полным документом для изучения принципа работы изделия. На принципиальной схеме изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи (разъемы, зажимы и т.п.). Элементы изображают в виде условных графических обозначений, установленных ГОСТ и ЕСКД.
Построение схемы осуществляется разнесенным и совмещенным способами.
3.3. Схемы электрические структурные (Э1)
3.3.1. Схема структурная – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи.
Схемы структурные разрабатывают при проектировании изделий на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием.
3.3.2. Функциональным частям на схеме согласно ГОСТ 2.737-68 соответствуют прямоугольники с размерами (12х12) мм, (12х30) мм и условные графические обозначения (рисунки 3.1- 3.4).
Направление хода процессов, происходящих в изделии, обозначают стрелками на линиях взаимосвязи (рисунок 3.2).
При обозначении функциональных частей используют два способа:
текст наименования функциональной группы записывают внутри прямоугольника (рисунки 3.1, 3.3);
при большом количестве функциональных частей вместо наименований допускается проставлять порядковые номера, которые наносят над прямоугольниками, как правило, в правом верхнем углу, сверху вниз в направлении слева направо (рисунок 3.4). В этом случае наименование указывают на поле схемы.
3.3.3. Толщина линий прямоугольников, квадратов и условных графических обозначений, должна быть равна толщине линий связи.
Примеры графических обозначений устройств связи даны в приложении Г.
Рисунок 3.1 — Структурная схема приемника прямого усиления
Рисунок 3.2
Рисунок 3.3
Рисунок 3.4 – Структурная схема приемника прямого усиления
1 – антенна; 2 – колебательный контур; 3 – детектор; 4 – усилитель; 5 – источник питания; 6 – телефон;
Общая классификация
Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):
- Электрические (Э).
- Гидравлические (Г).
- Пневматические (П).
- Газовые (Х).
- Кинематические (К).
- Вакуумные (В).
- Оптические (Л).
- Энергетические (Р).
- Деления (Е).
- Комбинированные (С).
Что, касается типов, основными считаются:
- Структурные (1).
- Функциональные (2).
- Принципиальные (полные) (3).
- Соединений (монтажные) (4).
- Подключения (5).
- Общие (6).
- Расположение (7).
- Объединенные (8).
Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:

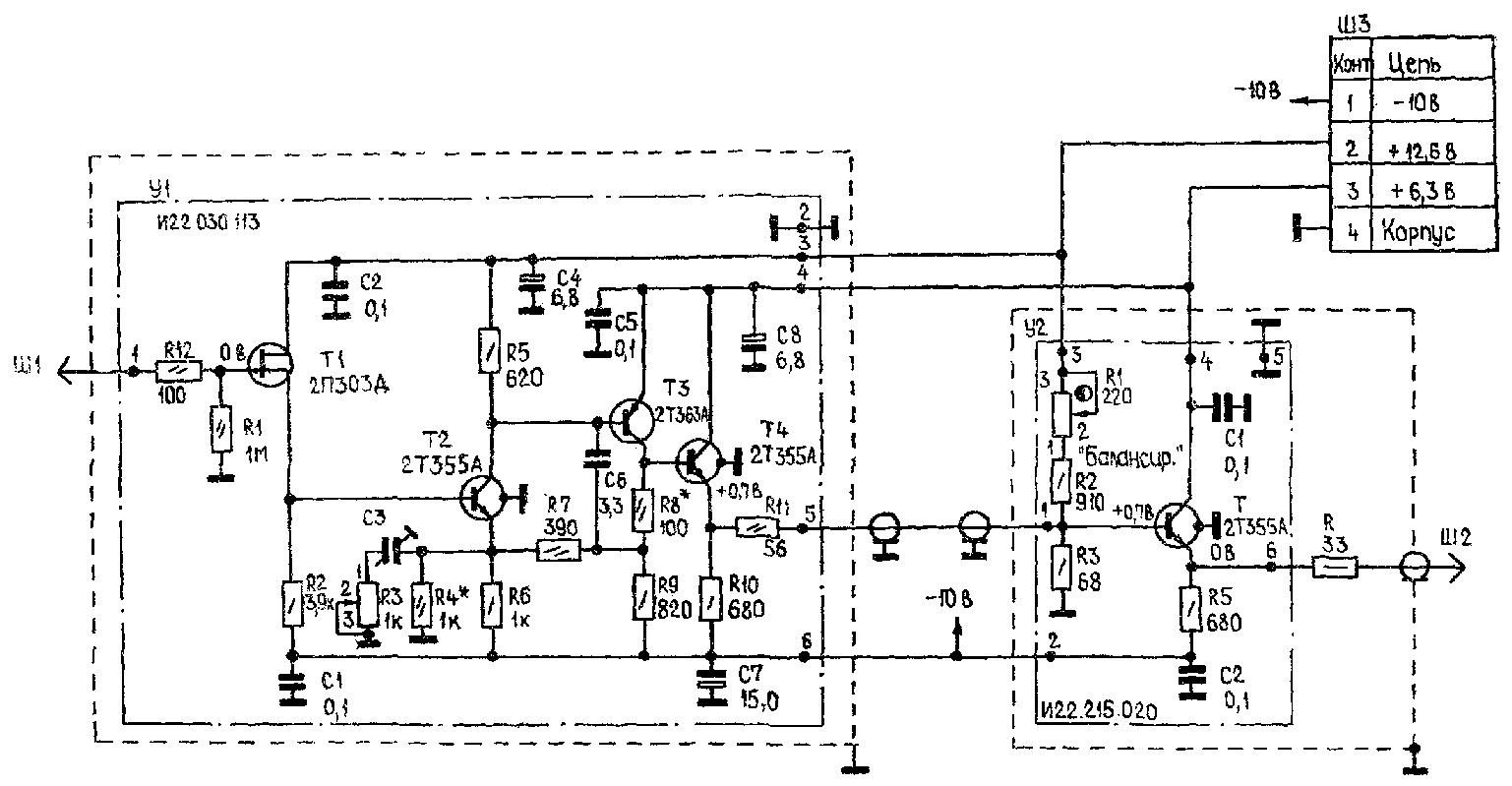

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.
Общие правила построения обозначений контактов
Обозначения устройств и функциональных групп следует строить из комбинации букв и или цифр.
При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Есть замыкающий, размыкающий, переключающий контакты.
Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины , духовки и т. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Различие — положение черты на изображении клавиши. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
Например, А Бывает, что нижняя часть изображения закрашена черным темным. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. Обозначения розеток и выключателей на чертежах Проект внутреннего электроснабжения — совокупность схем и чертежей силовых розеточных сетей и сети освещения.
Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Различие — положение черты на изображении клавиши. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Общие правила построения обозначений контактов 1. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP
Примерно так же обстоит дело и с катушками реле и контакторов. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Каждое из обозначений можно применять в определенных случаях.
Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Принципиальная схема детализирует устройство Монтажная. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Условные обозначения электрооборудования на планах
Схемы электрические структурные
6.3.1 Схема электрическая структурная (код Э1) – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи.
Данные схемы разрабатывают при проектировании изделия на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием.
6.3.2 На схеме электрической структурной изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.
Функциональные части изделия в соответствии с ГОСТ 2.721 изображают в виде прямоугольников, с размерами 10х10 или 10х15 мм или УГО, приведенных в соответствующих стандартах.
6.3.3 Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей изделия. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.
6.3.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник. Наименования в этом случае вписывают внутрь прямоугольников в соответствии с рисунком 6.13.
Рисунок 6.13 – Пример выполнения схемы электрической структурной
При большом количестве функциональных частей допускается взамен наименования проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо, В этом случае наименования указывают в таблице произвольной формы, помещаемой на поле схемы в соответствии с рисунком 6.14.
| Порядковый номер | Наименование |
| 1 | Антенна |
| 2 | Колебательный контур |
| 3 | Детектор |
| 4 | Усилитель |
| 5 | Источник питания |
| 6 | Телефон |
Рисунок 6.14 – Схема электрическая структурная приемника прямого усиления Следует обратить внимание на то, что при использовании цифровых обозначений вместо наименований функциональных частей наглядность схемы существенно ухудшается, так как назначение каждой функциональной составной части выясняется не только по изображению, но и с помощью перечня, приведенного в таблице. ВНИМАНИЕ: В СТУДЕНЧЕСКИХ РАБОТАХ И ПРОЕКТАХ ПРИ ВЫПУСКЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ, НАИМЕНОВАНИЯ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ РЕКОМЕНДУЕТСЯ ВПИСЫВАТЬ ВНУТРЬ ПРЯМОУГОЛЬНИКОВ
ВНИМАНИЕ: В СТУДЕНЧЕСКИХ РАБОТАХ И ПРОЕКТАХ ПРИ ВЫПУСКЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ, НАИМЕНОВАНИЯ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ РЕКОМЕНДУЕТСЯ ВПИСЫВАТЬ ВНУТРЬ ПРЯМОУГОЛЬНИКОВ. 6.3.5 На схеме допускается помещать технические характеристики функциональных частей, поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины напряжений, токов, форсы импульсов и т.п.)
6.3.5 На схеме допускается помещать технические характеристики функциональных частей, поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины напряжений, токов, форсы импульсов и т.п.).
6.3.6 На схемах несложных изделий функциональные части располагают в виде прямой цепочки в соответствии с направлением распространения сигнала слева направо.
Схемы изделий, содержащих несколько каналов распространения сигналов, рекомендуется выполнять в виде параллельных горизонтальных цепочек. Дополнительные и вспомогательные цепи при этом необходимо выводить из основных цепей.
Для повышения наглядности основные цепи рекомендуется располагать горизонтально, а дополнительные и вспомогательные – вертикально или горизонтально между основными цепями.
Пример выполнения схемы электрической структурной приведен в приложении М данного пособия.
