Как подключить контактор кми 10910

Как работает

В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на Вольт переменного напряжения.
Иногда прибор начинает гудеть и создавать повышенный уровень шума. При этой схеме большое значение имеет номинальное напряжение катушки. Изменений по фазе А не происходит.
Нажатие на кнопку включения замыкает цепь катушки. Для этого применяют схему с нейтральным проводником.
С увеличением этих показателей возрастает и степень износа контактов. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.
Как подключить контактор на 3 фазы, с обмоткой пускателя V? Автоматическое включение контактора также возможно, для этих целей кнопку заменяют или дублируют параллельным включением концевиков или датчиков. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока.

Поиск на сайте

Четвертый символ Х указывает на количество дополнительных контактов. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам. Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель.

Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя.

Третий символ Х означает особенности конфигурации контактора. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.
Схемы управления магнитным пускателем

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

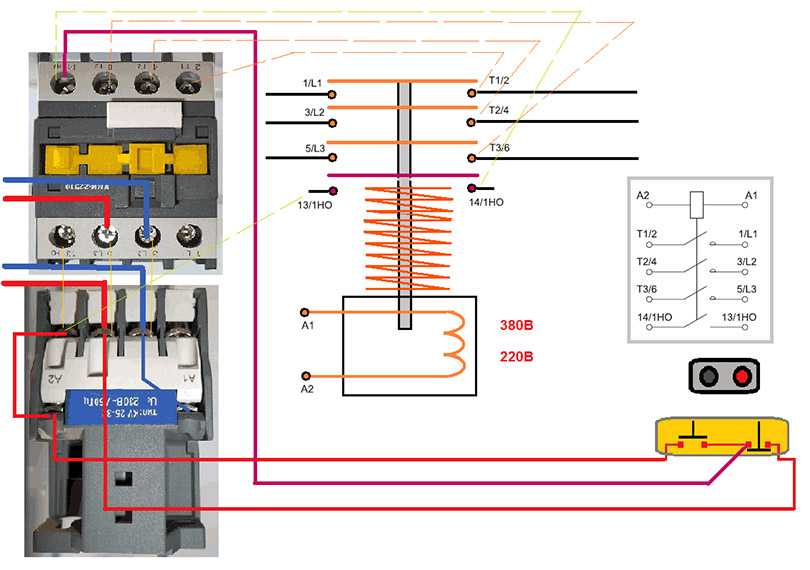

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

1 — автоматический выключатель;

2 — кнопочная станция (альтернативное название «кнопочный пост»);

3 — дополнительные контакты (в данной схеме — магнитного пускателя);

4 — основные контакты (в данной схеме — магнитного пускателя);

5 — катушка магнитного пускателя;

6 — элементы термореле;

7 — трехфазный двигатель.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Технические характеристики и типы КМИ

Стандартный контактор КМИ представляет собой электромагнитное устройство переменного тока, обеспечивающее коммутацию электроустановок и оборудования с силовыми цепями.

Каждая модель имеет условное обозначение КМИ-Х-ХХ-Х-Х, которое расшифровывается следующим образом:

• Первый символ Х означает пределы рабочего тока, которые составляют 1-9, 12, 12 А, 2-25, 32 А, 3-40, 50 А, 4-65, 80, 95 А и соответствуют конкретным группам приборов.
• Второй символ ХХ соответствует номинальному току категории АС-3 и означает несколько групп малогабаритных пускателей. 1-я группа – 9, 12 и 18 А, 2-я группа – 25 и 32 А, 3-я группа – 40 и 50 А, 4-я группа – 65, 80 и 95 А.
• Третий символ Х означает особенности конфигурации контактора. Например, цифра 1 соответствует аппарату без оболочки и без реверса.
• Четвертый символ Х указывает на количество дополнительных контактов. Цифра 0 – это 1 замыкающий контакт, цифра 1 – 1 размыкающий контакт. Цифра 2 соответствует 1-му замыкающему и 1-му размыкающему контакту.

В качестве основных параметров и технических характеристик можно отметить следующие:

• Величина номинального рабочего напряжения – 230, 400 и 660 вольт.
• Значение номинального напряжения изоляции – 660 В.
• Показатель номинального импульсного напряжения – 6 кВ.
• Номинальный рабочий ток – 9-95 А.
• Величина условного теплового тока – от 25 до 125 А.
• Показатели максимальной кратковременной нагрузки в течение менее 1 с для разных приборов составляют от 162 до 1710 А.

Существуют и другие характеристики устройств, указанные в технической документации, которые следует учитывать при выборе изделия.

Производителем IEK выпускаются устройства в широком ассортименте с различными параметрами и возможностью использования в различных электрических цепях. Среди них можно отметить три основные группы:

• Малогабаритные устройства ИЭК переменного тока 9-95 А. Используются для дистанционного управления различных промышленных электроустановок, в системах освещения и т.д.
• Контактор малогабаритный КМИ имеющий в конструкции тепловой рычаг. Он помещается в металлический или пластиковый корпус и применяется для коммутации трехфазных двигателей, работающим с напряжением до 400 вольт. При обрыве какой-либо фазы и возникновении перегрузок, данный прибой срабатывает и защищает цепь.
• Контактор КМИ, в котором имеется катушка, управляющая постоянным током. Используется в системах автоматического ввода резерва, на электростанциях и распределительных пунктах, в электрических сетях железных дорог и метро. В управляющей катушке нет пускового тока срабатывания.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

• контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
• «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
• катушка электромагнита, выполненная под конкретную модель контактора;
• диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
• дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
2. DIP-переключателями 1–3 выбрать диапазон времени.
3. Установить заданное время выдержки.

Нормально открытые и закрытые контакты

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо. . Сечение и типы подключаемых проводов указываются в технической документации

Сечение и типы подключаемых проводов указываются в технической документации.

Основные характеристики

Для того, чтобы пускатель корректно работал, нужно соблюдать определенные правила при монтаже, знать основы приборов с реле и подбирать схемы магнитного и реверсивного устройства. Контакторы и пускатели работают небольшое время и чаще всего используются устройства с разомкнутым контактом. В одни встраивается сигнальная цепь и предназначена для приборов с потреблением от 0,28 до 12 киловатт, другие для от 5 до 70 киловатт и способны работать с распределением напряжения 220 или 380 V.

Варианты устройств делятся на:

• открытую;
• защищенную;
• пылеводозащищенную;
• пылебрызгонепроницаемую форму.

Пускатель PME содержит “релюшку” трн, а модель PAE различается по числу реле. Если поступает полное напряжение, катушки прибора надежно работают. основная часть устройств имеет узлы:

• сердечник;
• электромагнитная катушка;
• якорь;
• каркас;
• механический датчик;
• группы контактов, центральные и дополнительные.

Электромагнитная катушка с витками рассчитана на передачу напряжения до 650 V. Катушка размещается в сердце, и большая часть мощности распределяется на силовую часть пружин. В нормальном состоянии контакт разомкнут и пружины удерживаются в верхнем положении и держат магнитнопроводные участки.

Бывают пускатели, которые ограничивают перенапряжение, их используют для полупроводных систем. Катушка начинает работу переменной токовой системы, тип тока и характеристика не влияют на работу установки.

Схема подключения контактора кми 22510

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ — управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Благодаря возможности установки в защитную оболочку контакторы КМИ, могут устанавливаться в неблагоприятную среду, с большой степенью загрязнения воздуха и высокой влажностью. Широкая линейка дополнительных сборочных единиц позволяет встраивать контакторы в сложные автоматизированные процессы производства.

Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи.

Расшифровка КМИ 10910, маркировка.

КМИ — контактор малогабаритный производства ИЭК (ООО «Интерэлектрокомплект»); 1 — обозначение габарита корпуса; 1 — номинальный ток главных контактов 9, 12, 18 А; 2 — номинальный ток главных контактов 25, 32 А; 3 — номинальный ток главных контактов 40, 50 А; 4 — номинальный ток главных контактов 65, 80, 95 А; 9 — номинальное значение коммутируемого тока; 09 — 9А; 12 — 12А; 18 — 18А; 25 — 25А; 32 — 32А; 40 — 40А; 50 — 50А; 65 — 65А; 80 — 80А; 90 — 90А; 1 — исполнение контакторов; 1 — нереверсивный (без оболочки); 2 — нереверсивный с тепловым реле (без оболочки); 3 — реверсивный (без оболочки); 4 — реверсивный с тепловым реле (без оболочке); 5 — нереверсивный (в оболочке); 6 — нереверсивный с тепловым реле (в оболочке; — наличие дополнительных контактов; 0 — одна группа замыкающих контактов; 1 — одна группа размыкающих контактов; 2 — одна группа замыкающих и одна группа размыкающих контактов;

Технические характеристики КМИ 10910

Номин напряжение питания цепи управ Us AC 50 Гц:	230 В
Номин рабочий ток Ie 400 В:	9 А
Тип подключения вспомогат цепей:	Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:	1
Номин раб напряжение переменного тока Ue:	230; 400; 660 В
Номин напряжение изоляции Ui:	660 В
Номин импульсное напряжение:	6 кВ
Условный тепловой ток Ith приС-1:	25 А
Номин мощность при AC-3 230 В:	2.2 кВт
Номин мощность при AC-3 400 В:	4.0 кВт
Номин мощность при AC-3 660 В:	5.5 кВт
Макс кратковременная нагрузка:	162 А
Условный ток короткого замыкания Inc:	1000 А
Защита от сверхтоков — предохр gG:	10 А
Мощность рассеяния при Ie АС-3:	0,2 Вт
Мощность рассеяния при Ie АС-1:	1,56 Вт
Момент затяжки:	1,2 Нм
Диапазоны напряж управления при срабатыв Uc:	0,8. 1,1
Гибкий кабель без наконечника2:	1,0. 2,5 мм
Диапазоны напряж управления при отпускании Uc:	0,3. 0,6
Время срабатывания при замыкании:	12. 22 мс
Жесткий кабель без наконечника2:	1,5. 4 мм
Время срабатывания при размыкании:	4. 19 мс
Комутационная износоуст при АС-1:	1,3 млн циклов
Комутационная износоуст при АС-3:	1,5 млн циклов
Комутационная износоуст при АС-4:	0,2 млн циклов
Мех износоустойчивость:	15.0 млн ком циклов
Кол-во дополнительных контактов:	1
Степень защиты — IP:	IP20
Тип монтажа:	При помощи винтов, на DIN-рейку
Климатическое исполнение:	УХЛ4
Температура эксплуатации:	-25. +50 °C
Ширина:	45.0 мм
Высота:	75.0 мм
Вес:	0,34 кг
Доп конт — Номин напряжение Un AC:	660 В
Доп конт — Номин напряжение Un DC:	440 В
Доп конт — Номин напряжение изоляции Ui:	660 В
Доп конт — Ток термической стойкости In:	10 А
Доп конт — Минимальная вкл способность Umin:	24 В
Доп конт — Минимальная вкл способность Imin:	10 мА
Доп конт — Защита от сверхтоков — предохр gG:	10 А
Доп конт — Макс кратковременная нагрузка:	100 А
Доп конт — Сопротивление изоляции:	> 10 мОм

Устройство контактора КМИ

1. Основание из термостойкой ABS- пластмассы; 2. Неподвижная часть магнитной системы; 3. Подвижная часть магнитной системы; 4. Втягивающая катушка; 5. Контактные зажимы; 6. Металлическая платформа (для номиналов свыше 25А); 7. Траверса с подвижными мостиковыми контактами; 8. Крепежный винт; 9. Возвратная пружина; 10. Алюминиевые кольца; 11. Неподвижный контакт; 12. Присоединительный зажим с насечкой для фиксации внешних проводников.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Контакторы и магнитные пускатели

Введение

В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:

Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.

Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.

Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:

Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя. Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя. Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.

Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите здесь.)

Существуют так же так называемые модульные контакторы — это компактные контакторы предназначенные для установки на DIN рейку, в остальном их устройство и принцип работы такой же как и у обычных контакторов.

Теперь разобравшись с понятиями контактора и пускателя приступим к изучению принципа их работы.

Устройство и принцип работы контактора

Как видно на картинке выше электромагнитный контактор состоит из следующих основных элементов: магнитопровода состоящего, в свою очередь, из подвижной и неподвижной частей, электрической катушки, силовых контактов, предназначенных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и неподвижные контакты, которые крепятся к верхней части корпуса контактора, блок-контактов предназначенных для использования в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.
