Что такое уравнивание потенциалов

Причины использования выравнивания потенциалов

Для начала следует определиться, что же может вызвать разность потенциалов. Она возникает в следующих случаях:

  • при появлении статического электричества;
  • при различиях в структуре металлических изделий;
  • при высоком атмосферном напряжении (например, при грозе);
  • под действием блуждающих токов.

Особую опасность представляют утечки электротока из проводов, замыкание их на корпус электроприборов. Обычно такую картину можно наблюдать в ванной, когда при прикосновении к металлическим трубам человека может ударить током. Происходит это в основном из-за повреждённой изоляции проводов, в результате чего, в проходящих в непосредственной близости водопроводных трубах, возникает разность потенциалов.

Обезопаситься от удара электротоком можно как раз при помощи выравнивания потенциалов. Для этого все металлические части корпусов бытовой техники, электрооборудования и приборов, труб водоснабжения и отопления соединяются с применением специальных проводников. Это позволяет выровнять их электрический потенциал до одинакового значения, что исключает возможность поражения током при прикосновении к ним.

Кроме этого, одним из обязательных условий является организация эффективного заземления. При его наличии металлические предметы и корпусы техники должны быть объединены с проводами, с последующим их подключением к общей шине земли, совместно с распределительным щитом.

Если заземление отсутствует или не выполняет должным образом свои функциональные задачи, то при сочетании ряда факторов поражения человека электрическим током неизбежно.

Стоит отметить, что действующие нормы строительства и безопасности обязывают строительно-монтажные организации при возведении многоквартирных домов обустраивать системы выравнивания потенциалов и защиты от поражения током путём заземления.

Но чтобы исключить риск повреждения соединяющих элементы цепи проводников (что часто случается при ремонте в квартирах) рекомендуется дополнительно организовать конструкцию, обеспечивающую выравнивание.

В частных домах решение о построении такой системы целиком ложится на плечи владельца. Но из соображений безопасности рекомендуется осуществить её монтаж.

Разновидности

Существует основная система уравнивания потенциалов (ОСУП) и дополнительная (ДСУП).

Согласно Главе 1.7 ПУЭ (п.1.7.82), основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части (см. рисунок ниже):

  • нулевой защитный PE- или PEN-проводник питающей линии в системе TN;
  • заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах и ,
  • заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
  • металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Когда все эти элементы объедены, про опасность возникновения разных потенциалов можно было не бояться в прошлые года, однако на сегодняшний день ситуация иная. Связано это с тем, что в последнее время владельцы квартир переходят с металлических труб отопления на пластиковые, а точнее – полипропиленовые. Как результат, пластик разрывает защитную цепочку и разность потенциалов может возникнуть между различными коммуникациями в ванной комнате, к примеру – водопроводом и полотенцесушителем.

Еще одна проблема использования только ОСУП – на большой протяженности коммуникаций (многоэтажные дома) электрический потенциал той же трубы на первом и десятом этаже будет существенно отличаться, что также является опасной ситуацией. Именно поэтому вместе с главной СУП создают еще дополнительную, индивидуально для каждой квартиры.

Дополнительная система уравнивания потенциалов находится в ванной комнате и объединяет следующие элементы:

  • корпус ванны либо душевой кабины;
  • полотенцесушитель;
  • водопроводные и газовые трубы;
  • канализация;
  • вентиляция, если в комнату выходит металлический короб;
  • нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток (ПУЭ п. 1.7.83).

Каждый объект системы должны быть подключен отдельным одножильным медным проводом, другой конец которого выводится в коробку уравнивания потенциалов (КУП), как показано на фото ниже:

Сразу же обращаем Ваше внимание на несколько требований, которые предъявляются к дополнительной системе уравнивания потенциалов согласно нормам и правилам ПУЭ:

  1. Запрещается подключать элементы ДСУП шлейфом.
  2. Категорически запрещено создавать дополнительную СУП, если в квартире нет заземляющего контура (заземление выполнено по системе TN-C).
  3. ДСУП должна быть неразрывной на всей протяженности от клеммной коробки в ванной до квартирного щитка. Включение в цепь любой коммутационной аппаратуры запрещено.

Вот мы и рассмотрели, из чего состоит основная и дополнительная система уравнивания потенциалов. Если у Вас в квартире нет местного защитного контура, далее мы расскажем, как сделать ДСУП своими руками.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

  • специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
  • сборная шина внутри КДУП;
  • соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

  • системой отопления;
  • горячим и холодным водопроводом;
  • корпусом ванны либо душевой кабины;
  • заземляющими контактами розеток;
  • корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

  • произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
  • проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
  • измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

  1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
  2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

  1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
  2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
  3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
  4. Доступ к КУП должен быть свободным.
  5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
  6. ДСУП запрещается подключать шлейфом.
  7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

{SOURCE}

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

  • специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
  • сборная шина внутри КДУП;
  • соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

  • системой отопления;
  • горячим и холодным водопроводом;
  • корпусом ванны либо душевой кабины;
  • заземляющими контактами розеток;
  • корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

  • произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
  • проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
  • измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

  1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
  2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Система дополнительного уравнивания потенциалов (ДУП)

Система дополнительного уравнивания потенциалов объединяет, одновременно доступные к прикосновению, открытые токопроводящие части, сторонние проводящие части, а также нулевые защитные проводники всего оборудования, включая штепсельные розетки.

Делается система дополнительного уравнивания потенциалов (ДУП) в зонах с опасной окружающей средой.

Система дополнительного уравнивания потенциалов (ДУП) обязательна для ванных комнат. Если в системе нет оборудования с подключенными нулевыми защитными проводниками к системе уравнивания потенциалов, то дополнительную систему уравнивания потенциалов нужно подключить к проводнику PE зажима на вводе.

Важно! Система уравнивания потенциалов в ванной, а также саунах и банях является дополнительной системой (ДУП), именно дополняющей основную систему уравнивания потенциалов (СУП). Устраивать в этих помещениях местную систему уравнивания потенциалов, не связанную с общей системой уравнивания потенциалов Запрещено!

Организация дополнительной системы

Весь процесс можно условно разделить на два этапа подготовительный и, собственно, монтаж.

В первую очередь необходимо составить схему ДСУП, хотя бы приблизительную. Это позволит «не намудрить» с подключениями, например, забыть подсоединить к клеммной колодке какой-либо элемент или подвести к нему несколько проводов РЕ. Пример правильно выполненного эскиза показан на рисунке 5.

На эскизе показаны элементы, которые следует в обязательном порядке подключить к КУП, перечислим их:

  • 1 и 2 – трубы подачи холодной и горячей воды.
  • 3 – труба канализационной системы.
  • 4 – корпус ванны (если она металлическая, как вы понимаете, акриловую ванну заземлять не имеет смысла).
  • 5 – радиатор отопления (если таковой имеется в ванной комнате).
  • 6 – экран системы «теплый пол».
  • 7 – дверной короб (если он из металла).
  • 8 – вентиляционная решетка (при условии, что в системе вентиляции используются металлические трубы).

При правильно организованной электропроводке подводить отдельно провода к электроприборам не имеет смысла, поскольку эту функцию выполняет жила заземления.

Сделав эскиз, необходимо определиться, где будет устанавливаться КУП, особых критериев к этому нет, главное, чтобы к ней непроблематично было добраться в любое время.

Определившись с местоположением коробки, следует продумать трасы для проводов, идущих к КУП. Напоминаем, что они должны быть уложены по радиальной схеме, то есть к каждому элементу идет отдельный провод.

Если при подключении проводников системы к коробке с клеммником проблем не будет, то с заземлением труб могут возникнуть некоторые сложности. Исправить ситуацию можно с помощью специальных хомутов зажимов, один из них продемонстрирован на рисунке 6.

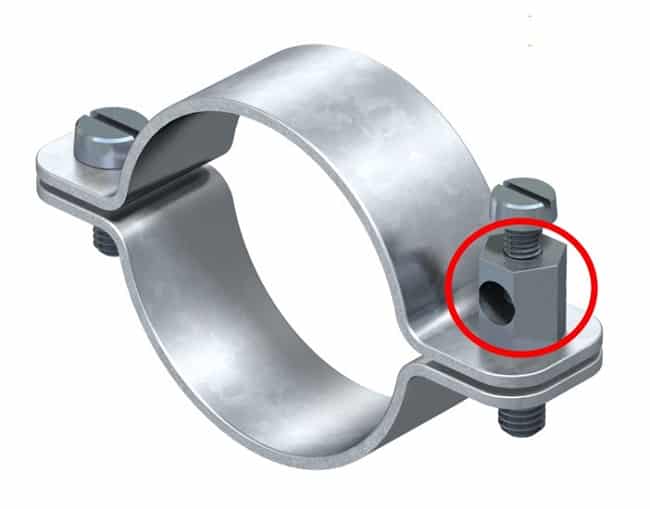

Место для крепления провода заземления к хомуту отмечено красным кругом.

После того, как ДСУП смонтирована, клеммник КУП подключается к РЕ квартирного щитка (см. рис. 7).

На кухне ДСУП организуется подобным образом. То есть, производится подключение к КУП труб холодного и горячего водоснабжения, газовая труба, отопление, а также электрооборудование.

После установки системы и подключения ее клеммной колодке PE необходимо убедиться в наличии между нею, КУП и подключенными элементами единой цепи. Сделать это можно произведя соответствующие замеры.

В остальных комнатах организация дополнительной системы не имеет смысла.

Нормативные документы, регламентирующие устройство СУП и ДУП

Любое помещение, офис, больница, производство или жилое здание, должны быть спроектированы на основе следующих стандартов, норм и правил:

  • ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
  • ГОСТ Р. 50571.1-93 Электроустановки зданий. Основные положения;
  • ГОСТ Р. 50571.2-94 Электроустановки зданий. Основные характеристики;
  • Правила устройства электроустановок (ПУЭ изд.7).Пункты: 1.782;1.7.83;1.7.87;1.7.88. Рисунок:1.7.7.

Что ещё необходимо принять во внимание?

Дополнительную систему запрещается монтировать, если в доме используется заземление по типу TN-С, поскольку это создает реальную опасность для жизни другим жильцам, не установившим ДСУП.

Подключение КУП к клеммам щитка необходимо выполнять, только обесточив электропроводку.

Обратим внимание! Если в ванной комнате или на кухне установлен бойлер, он должен быть обязательно подключен к КИП, а питание на него необходимо подавать через отдельную линию, защищенную УЗО. Если на установленные в ванной розетки может попасть вода, то необходимо использовать изделия классом не ниже IP54

Если на установленные в ванной розетки может попасть вода, то необходимо использовать изделия классом не ниже IP54.

Источник

Опасность

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

https://youtube.com/watch?v=Ume7hhDA5Zc

Для того чтобы уравнивать потенциалы существует две системы, о каждой из них мы поговорим более подробно.

Уравнивание основное

Главной считается основная система уравнивания потенциалов, в сокращённом виде она называется ОСУП. По сути, эта система представляет собою контур, объединяющий несколько элементов:

  • наиболее важный – главную заземляющую шину (ГЗШ), именно на ней соединяются все остальные элементы;
  • всю металлическую арматуру многоэтажного жилого дома;
  • молниезащиту здания;
  • отопительную систему;
  • детали и элементы лифтового хозяйства;
  • короба вентиляции;
  • металлические трубы водоснабжения и отвода воды.

Каждое здание имеет вводное распределительное устройство (ВРУ), в нём устанавливают главную заземляющую шину (ГЗШ). Она подключается на контур заземления при помощи стальной полосы.

Раньше не нужно было беспокоиться, все металлические элементы объединялись, и не возникало предпосылок для разных потенциалов. Если и появлялся какой-то потенциал на трубе, по пути наименьшего сопротивления он спокойно уходил в землю (мы ведь помним, что металл – это отличный токопроводник).

Сейчас ситуация изменилась, многие жильцы во время ремонтных работ в квартирах меняют металлические водопроводные трубы на полипропиленовые либо пластиковые. За счёт этого общая цепочка разрывается, батареи и полотенцесушители остаются без защиты, потому что пластик не обладает проводящей способностью и не связан с заземляющей шиной. Представьте, что у вас остались металлические трубы, а сосед снизу всё поменял на пластик. При появлении потенциала на ваших трубах ему некуда уходить, путь в землю прерван пластиковыми трубами соседа. Таким образом и происходит возникновение разности потенциалов.

Есть у основной системы небольшая проблема. В многоэтажных зданиях коммуникационные пути очень протяжённые, за счёт этого увеличивается сопротивление проводящего элемента. В величине потенциала на трубах первого и последнего этажей будет ощутимая разница, а это уже представляет собой опасность. Поэтому создаётся дополнительная система уравнивания потенциалов, она монтируется на каждую квартиру индивидуально.

Дополнительное уравнивание

Дополнительная система уравнивания потенциалов (сокращённое название ДСУП), монтируется в санузлах, в ней объединяются такие элементы:

  • металлический корпус душевой кабинки или ванная;
  • вентиляционная система, когда её выход в ванную выполнен коробом металлическим;
  • полотенцесушитель;
  • канализация;
  • металлические трубы водопровода, отопления и газового хозяйства.

А вот тут уже понадобится коробка уравнивания потенциалов. К каждому из вышеперечисленных объектов подсоединяется отдельный провод (одножильный, материал исполнения – медь), его второй конец выводят и подсоединяют в КУП.
