Домашние модульные УЗИП для установки в распределительных устройствах 0,4 кВ
Для защиты внутридомовой электропроводки и бытовой техники от бросков напряжения, имеющих грозовую и переходную природу, многие производители электротехники выпускают компактные приборы модульного исполнения, которые удобно располагаются в распределительных шкафах.
Подобные УЗИП ставят на DIN-рейку.
Монтаж
Подключаются модульные УЗИП между фазным и защитным заземляющим проводом. Присоединение должно осуществляться после автоматического выключателя. При этом в момент возникновения перенапряжения и открывания варистора устройства, повышенный ток варистора протекает через выключатель, вызывая срабатывание защиты. Отключаясь, автоматический выключатель разрывает связь нагрузки с внешней сетью, являющейся источником повышенного напряжения.
Далее:
- Какие бывают системы заземления зданий?
- Что такое внешняя и внутренняя молниезащита? Как она работает?
- Плюсы и минусы инверторных стабилизаторов напряжения.
Серия ОПС1
Ограничительное устройство ОПС1 производится всех трех классов защиты: B, C, и D.
Для чего нужны защитные устройства?
ОПС1 способно защитить любое электрооборудование. Благодаря компактным размерам такое устройство подходит для установки и подключения в обычном электрощите квартиры, коттеджа или офиса. Установка УЗИП в таких помещениях поможет спасти дорогостоящую технику и компьютерное оборудование. В загородных коттеджах, оборудованных системой «умный дом» монтаж ОПС1 предписывается инструкцией производителя, поскольку электронная начинка очень чувствительна к импульсным перенапряжениям. Также подобная защита требуется любым автономным системам жизнеобеспечения, наблюдения и безопасности.
Поэтому такое устройство устанавливается не только в частном секторе и городских квартирах, но и в административных, офисных, коммерческих и других зданиях.
Особенности конструкции и характеристики
ОСП1 имеет стандартные размеры и модульное исполнение: это позволяет без проблем установить устройство на DIN-рейку. При этом прибор может иметь от 1 до 4 сменных модулей (в зависимости от класса). Сменный модуль (отработанный варисторный разрядник) легко заменяется новым: для этого в центре корпуса предусмотрены направляющие, в которые и вставляется новый модуль. Это позволяет быстро произвести замену без отключения проводов и демонтажа всего устройства.
Применяемый в модуле варистор изготавливается из керамической смеси и окиси цинка, с добавлением специальных примесей для получения уникальных запирающих свойств. Также в каждом блоке предусмотрена защита от повышенной токовой нагрузки.
Для контроля работоспособности сменного блока предусмотрено окно с цветным указателем состояния. Для обеспечения надежного контакта на зажимах (клеммах) выполнены насечки, обеспечивающие большую площадь соприкосновения. Это автоматически уменьшает сопротивление самого контакта.
В зависимости от класса защиты и производителя, ограничители перенапряжения имеют такие характеристики:
- Класс защиты – IP;
- Разрядный ток имеет форму 8/20 мкс;
- Номинальное напряжение составляет 230–400 В;
- Время срабатывания составляет не более 25 нс;
- Напряжение защищаемой линии: от 1 до 2 кВ;
- Максимальный разряд, который способно выдержать устройство: 10 – 60 кА.
Чтобы подключить устройство защиты, используются медные или алюминиевые провода сечением от 4 до 25 мм 2
Обратите внимание! При подключении ОПС1 важно соблюдать полярность. Для этого все клеммные зажимы на корпусе прибора имеют маркировку, какой провод следует подключить в этот разъем
Схема подключения
Теперь давайте рассмотрим, что представляет собой схема подключения УЗИП в энергосеть на примере частного дома.
На примере показано, как правильно выполнить подключение ограничителей перенапряжения зонально: такая схема признана наиболее эффективной. Именно концепция трехступенчатой защиты с размещением УЗИП внутри помещения нашла наибольшее применение на практике
При этом важно для каждой зоны устанавливать соответствующий класс ограничителя
Обратите внимание! При монтаже ОСП1 важно выдерживать правильное расстояние между приборами: между ними должно быть минимум 10 метров
Виды и принцип действия защитных устройств
Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:
- Молниезащитные системы.

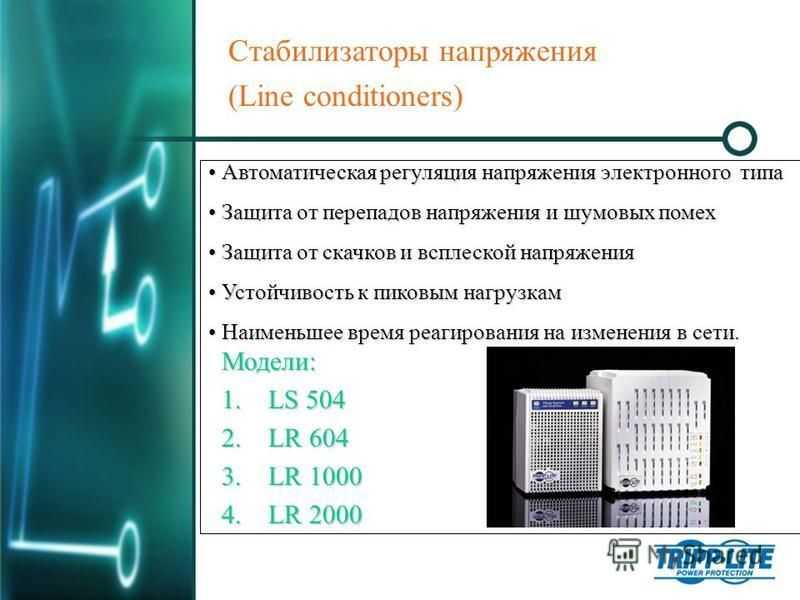

- Стабилизаторы напряжения.
- Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
- Реле перенапряжения.
Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.
Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.
Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.
Схемы подключения УЗИП в частном доме
УЗИП подключаются к однофазной сети 220В или к трёхфазной сети 380В. На промышленных объектах наиболее часто применяются трёхфазные УЗИП. Что касается частных домов и бытовой электрической сети, то используется УЗИП на напряжение 220В. Поэтому полная схема, в которой используется УЗИП, должна быть выполнена на такое напряжение и с применением соответствующего типа УЗИП. Вариант схемы подключения и конструктивного исполнения применяемого УЗИП зависит от режима нейтрали.
Если нейтраль N и защитный проводник PE объединены в один общий проводник PEN, то для защиты от ИП применяется самое простое по конструкции УЗИП, которое состоит всего лишь из одного блока. Схема подключения такого УЗИП выполняется в следующем виде: фазный провод, подключаемый на вход УЗИП – выходной провод, подключённый к PEN-проводнику – параллельно подключённое защищаемое электрооборудование или электрические аппараты.
По современным электротехническим требованиям нейтраль электрической сети должна выполняться отдельно от защитного проводника PE. В таком случае используется УЗИП с двумя модулями и отдельными клеммами L, N, PE. Вариант такой схемы подключения выглядит следующим образом: фазный провод подключается на клемму устройства защитного отключения L и шлейфом идёт на защищаемое оборудование. Нулевой проводник подключается на клемму N устройства УЗИП и шлейфом также идёт на оборудование. Клемма PE устройства УЗИП подключается на защитную шину PE. Аналогично заземляется и защищаемое оборудование.
Таким образом, и в первом и во втором случае при возникновении перенапряжений импульсные токи уходят в землю либо по проводнику PEN либо по защитному проводнику PE, не затрагивая защищаемое электрооборудование.

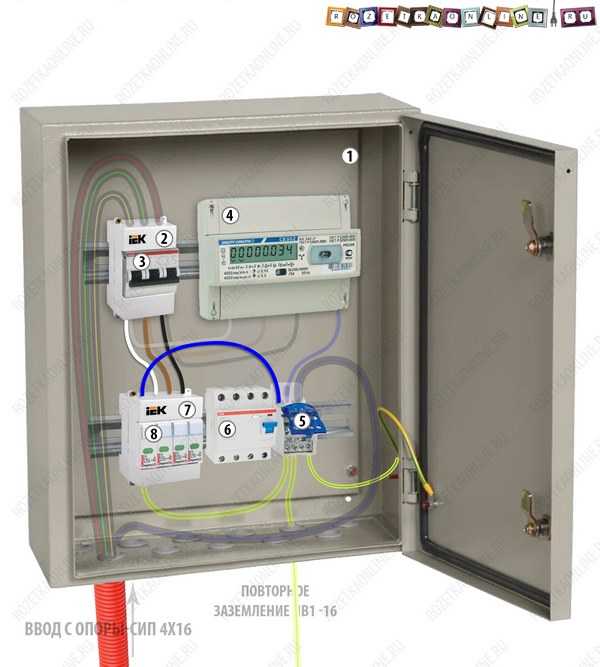

Разводка проводов внутри щита и их подключение
Вводные проводники – СИП
В первую очередь подключаются провода с большим сечением, в нашем случае это ввод — СИП 4 х 16мм.кв.
Для системы TN-C-S они должны подсоединяться в следующем порядке:
Фазные проводники – с желтой, зеленой и красной полосой, к верхним контактам главного автомата, а провод с синей маркировкой – PEN, к распределительному блоку.
Соединение контура заземления с УЗИП при TN-C-S
Следующим шагом подключаем все защитные заземления. Провод идущий от контура дома 1х10мм.кв. заводится в распределительный блок. Затем от него, такой же провод прокладывается до соответствующей клеммы Устройства защиты от перенапряжений, со знаком заземления. А также заземляется корпус щита как показано на изображении ниже:
Соединение вводного автомата со счётчиком электрической энергии
Теперь можно соединять вводной автоматический выключатель и электросчётчик. Для этого три фазы, пробрасываются до соответствующих клемм счётчика. Схема и порядок подсоединения для трехфазного счётчика – подробно рассмотрена нами ранее ЗДЕСЬ.
Ноль прокинут до распределительного блока.
Подключение УЗИП в щите учета
От нижних клемм главного автоматического выключателя, где уже есть провода, идущие в счетчик, прокладываются фазные проводники к контактам устройства защиты от импульсных перенапряжений.
Нулевой проводник к клемме «N», подводится от распределительного блока. Как показано на изображении ниже:
Далее соединяется противопожарное селективное УЗО, с выводными клеммами электросчётчика.
При этом задействовано 4 провода — фазы и ноль.
Важно запомнить, что после УЗО соединять где-то в схеме НОЛЬ и ЗАЗЕМЛЕНИЕ уже нельзя
Кабель идущий в Распределительный щиток дома
Финальный шаг – к нижним контактам Устройства Защитного Отключения, подсоединяются жилы кабеля, идущего в РЩ дома.
Фазные и нулевая жила, как показано выше, подсоединяются к УЗО снизу, при этом голубой — ноль, к контакту со маркировкой «N».
А вот заземление – желто-зеленая жила, цепляется к распределительному блоку.
На этом всё, сборка щита учета частного дома с защитой от импульсных перенапряжений – УЗИП, завершена. Теперь можно вызвать представителей энергосбытовой компании, чтобы они опечатали ВРУ и вы смогли им полноценно пользоваться.
Реле защиты от скачков напряжения
Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.
РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.
РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).
Современные модели РН бывают трех типов:
1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.
Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.
Классы УЗИП
Производители делят приборы на 3 большие категории:
Класс 1. Такая модель больше применяется в сетях, где характеристика импульса равняется 10/350 мкс. Другими словами – за 10 микросекунд импульс достигнет своего максимума, а за 350 мкс он упадет до номинального значения. Также следует знать, что изделия этого класса без проблем выдержат ток от 24 до 110 килоампер.
Класс 2. Это изделие предполагает использование только варисторов. Для изделия характерны параметры: 8/20 микросекунд и 10-40 кА. Для большей безопасности в электрическую схему впаивается механический предохранитель. Такое решение обусловлено тем, что при условии, когда сопротивление варистора достигнет предельных значений или выше, он разомкнет цепь.
Класс 3. Принцип работы этого варианта схож с предыдущим, никаких отличительных характеристик у него нет
Единственное, что важно знать – сила тока равняется 10 кА, выше этого значения эксплуатировать прибор не рекомендуется.
Защитные блоки, которые встраивают в щиток, обладают похожей схемой, поэтому и функционируют подобным образом. Единственный недостаток – небольшой срок работы, что делает их менее востребованными в заводских условиях, так как там важна безопасность. Нередко, чтобы компенсировать небольшой ресурс, некоторые производители намерено добавляют УЗИП 3 класса. Так техника будет в безопасности, несмотря на перенапряжение электрической сети.
Все больше популярности набирают приборы, которые работают с тремя классами сразу. Такие модели обеспечивают большую надежность и эффективность. Такое решение более востребовано по той причине, что изделия первой категории не сработают, если импульс будет коротким. Обратная ситуация возникнет с приборами третьего класса, только в этом случае он не сможет обеспечить защиту при высоких показаниях напряжения, что повлечет негативные последствия. Схема подключения оборудования простая и с этим справится каждый человек, достаточно следовать инструкции.
Опасность перенапряжения
Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.
Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.
Как работает защитник от перенапряжений
Защитой обеспечиваются устройства, питаемые от шнуров сети 220V, подключенных к разряднику в распределительной коробке. Это касается как фазных, так и нейтральных проводников (в зависимости от выбранного типа защиты).
Общее правило заключается в том, что на одной стороне защитного устройства соединяем фазные проводники и, возможно, нейтральный проводник, а с другой стороны — защитный провод.
Когда напряжение в системе в норме, сопротивление между проводами очень велико, порядка нескольких ГигаОм. Благодаря этому ток не течет через разрядник.
Когда происходит скачок напряжения в сети, ток начинает протекать через ограничитель на землю.
В защитных устройствах класса B основным элементом является искровой промежуток. При нормальной работе сопротивление его очень велико. В случае искрового промежутка это сопротивление является гигантским, поскольку искровой промежуток это фактически разрыв цепи. Когда молния ударяет в элемент электрической установки напрямую, сопротивление искрового промежутка падает почти до нуля благодаря электрической дуге. Из-за появления очень большого электрического потенциала в искровом промежутке между ранее разделенными элементами создается электрическая дуга.
Благодаря этому, например, фазовый провод, в котором имеется большой всплеск напряжения и защитный провод, создают короткое замыкание и большой ток протекает прямо на землю, минуя внутреннюю электрическую установку. После разряда искровой промежуток возвращается в нормальное состояние — то есть разрывает цепь.
Ограничитель класса C имеет внутри варистор. Варистор представляет собой специфический резистор, который обладает очень высоким сопротивлением при низком электрическом потенциале. Если в системе происходит скачок напряжения из-за разряда, его сопротивление быстро уменьшается вызывая протекание тока на землю и аналогичную ситуацию, как в случае искрового промежутка.
Разница между классом B и классом C заключается в том, что последний способен ограничивать всплески напряжения с меньшим потенциалом, чем прямой удар молнии. Недостатком этого решения является довольно быстрый износ варисторов.
Альтернативный вариант — реле контроля напряжения в сети
Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.
Варианты модульных реле напряжения
Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.
Реле напряжения ASV-3M после срабатывания необходимо включить вручную
При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.
Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.
Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.
Монтажная схема подключения реле напряжения в сети 220В
Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.
Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.
Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.
Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.
При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.
Схема подключения нескольких реле напряжения в однофазной сети
В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.
Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.
Топ лучших УЗИП класс 3 и 2+3
Альбатрос УЗИП 220/1000-АС
Дешевый вариант, предназначенный для уличной эксплуатации. Обладает прочным корпусом, степень защиты – IP65, поэтому дождь, снег и грязь не вызовут поломку. Рекомендуемая температура эксплуатации варьируется: от -40 до 40 градусов. Продукт полностью герметичен и рассчитан на ежедневную эксплуатацию.
Средняя стоимость – 940 рублей.
Альбатрос УЗИП 220/1000-АС
Достоинства:
- Дешевый;
- Не пропускает пыль и влагу;
- Компактность;
- Высокий период работы.
Недостатки:
OBO Bettermann V10 COMPACT 385
Отличное устройство немецкого производителя, которое устанавливается в DIN-рейку при этом, не занимая много места. Класса оборудования – 2+3. Внутри располагается варистор высокой мощности, присутствует термическая и динамическая защита в виде предохранителя. Степень защищенности – IP20.
OBO Bettermann V10 COMPACT 385
Достоинства:
- Качественное исполнение;
- Не занимает много места;
- Доступная цена;
- Защитное напряжение – 1500 В.
Недостатки:
РИФ-Э-III 320/3 (3+1)
Надежный элемент третьего класса, который защитит потребителя от высоких выбросов напряжения. Размещается на рейку и занимает немного места. Чаще всего используется для сетей однофазного питания, есть возможность совместной установки вместе с устройством защитного отключения. Это увеличит эффективность прибора. Выполнен в стандартном пластиковом корпусе.
РИФ-Э-III 320/3 (3+1)
Достоинства:
- Долговечность;
- Эффективность;
- Безотказная работа;
- Безопасность;
- Возможность совместного использования с УЗО.
Недостатки:
Модульные ограничители перенапряжения
Для защиты электросетей на распределительных подстанциях, а также непосредственно на воздушных линиях электропередач применяются нелинейные ограничители перенапряжений, так называемые ОПН. Основной конструктивный элемент данных защитных устройств – варистор, элемент с нелинейными характеристиками. Нелинейность характеристик заключается в изменении сопротивления варистора в зависимости от величины приложенного к нему напряжения.
Модульный ограничитель перенапряжения
В нормальном режиме работы электросети, когда напряжение находится в пределах номинальных значений, ограничитель напряжения имеет большое сопротивление и не проводит ток. В случае возникновения импульса перенапряжения, который возникает при попадании молнии в провода электрической сети, сопротивление варистора ОПН резко снижается до минимальных значений и нежелательный импульс уходит в заземляющий контур, к которому подсоединен ограничитель перенапряжения.
Таким образом, ОПН ограничивает скачки напряжения до безопасного уровня. Тем самым защищая оборудование и потребителей от повреждения и других негативных последствий перенапряжений.
Для реализации защиты от перенапряжений в домашней электропроводке существуют компактные модульные ограничители перенапряжений. Такое защитное устройство устанавливается в домашний распределительный щиток и не занимает много места.
Модульный ОНП имеет такой же принцип работы, как и ограничители, применяемые в электросетях. Соответственно он будет работать только при наличии рабочего заземления электропроводки. В противном случае установка модульного ОПН будет бесполезна, так как в случае возникновения перенапряжения в сети опасный импульс не будет ограничен.
Ограничитель импульсных перенапряжений ОПС1-С
То есть для реализации защиты домашней электропроводки от грозовых перенапряжений при помощи модульного ограничителя перенапряжений обязательным условием должно быть наличие работоспособного заземления.
Длительные перенапряжения
Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.
Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.
При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.
Наглядно про обрыв ноля и что нужно при этом делать – на видео:
Технические характеристики
При выборе конкретной модели ограничителя перенапряжения обязательно учитываются такие параметры устройства:
- Время срабатывания – характеризует скорость открытия полупроводникового элемента ограничителя после нарастания напряжения.
- Рабочее напряжение – определяет величину электрической энергии, которую ОПН может выдерживать без нарушения работоспособности в течении любого промежутка времени.
- Номинальное повышенное напряжение – значение рабочей величины, которое ОПН способен выдерживать в течении 10 секунд, также нормируется совместно с остаточным напряжением, которое остается в сети.
- Ток утечки – возникает как результат приложения напряжения к ограничителю перенапряжения и определяется его омическим сопротивлением или параметрами резисторов. В исправном состоянии этот параметр составляет сотые или тысячные доли ампер, перетекающие по рубашке и полупроводнику от источника к проводу заземления.
- Разрядный ток – величина, образующаяся при импульсных скачках, в зависимости от источника перенапряжения разделяется на атмосферные, электромагнитные и коммутационные импульсы.
- Устойчивость к току волны перенапряжения – определяет способность сохранять целостность всех элементов конструкции в аварийном режиме.
Основные устройства системы защиты
Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.
Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.
Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.
Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.
Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.
Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.
Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.
Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.
Пути попадания грозовых импульсов
Защита домашней электропроводки от попадания грозовых импульсов не позволяет полностью защитить электроприборы от попадания молнии. Не стоит забывать, что молния может ударить не только в провода электрических сетей, но и в кабельные линии другого назначения, которые проложены открытым способом. В данном случае речь идет о сетевом кабеле интернета, телевизионном и телефонном кабеле. Также молния может попасть в установленную вне помещения антенну.
При попадании молнии в кабель или антенну грозовой разряд попадает в устройство, которое к ним подключено. То есть можно сделать вывод, что наличие защиты бытовой электрической сети от грозовых импульсов не исключает попадание опасных импульсов другим путем.
