Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

1. Подцепить черный щуп с минусом к катоду.
2. Подцепить красный щуп с плюсом к аноду.
3. Один конец выключателя соединить с разъемом красного щупа.
4. Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
5. Быстро включить и отключить выключатель.
6. Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
7. В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
8. Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

Этапы процедуры

Нужно в первую очередь сделать следующее:

• настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
• переключите мультиметр на деление 200мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП.

В этом случае напряжение должно составить 100 мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное.

На выход подают 190 мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.

Выбор мультиметра

Для тестирования различного электрического оборудования требуется специальный измерительный прибор, который называют мультиметром. Основные критерии выбора:

При выборе практически всегда уделяется внимание степени функциональности устройства.
Практически все устройства можно разделить на две основные категории: стрелочные и цифровые. Сегодня стрелочные практически не применяются, так как они отображают небольшое количество информации, точность данных может быть невысокой.
Показатель погрешности может варьировать в довольно большом диапазоне

Качественные модели имеют погрешность не более 3%. Лучше выбирать мультиметр с наименьшим значением погрешности, однако они обходятся дорого.
Степень комфорта при использовании конструкции. Измерительное устройство может иметь самые различные размеры и форму. Если оно будет некомфортным в применении, то могут возникнуть серьезные проблемы.
Уделяется внимание и степени защиты от пыли, влаги, ударных нагрузок. При изготовлении измерительного устройства могут использоваться самые различные материалы, некоторые из них характеризуются высокой защитой от воздействия влаги и пыли.
Класс электробезопасности. По этому показателю устройства классифицируются согласно установленным стандартам.
Популярность бренда. Хорошие производители цифровых тестеров неоднократно проверяют надежность и качество выпускаемой продукции.

Рассматривая то, как проверить тиристор ку202н мультиметром, следует учитывать, что все подобные измерительные приборы разделяются на несколько классов:

1. CAT 1 — устройства, подходящие для работы с низковольтными сетями.
2. CAT 11 — класс устройства, подходящего к сети питания.
3. CAT 111 — класс, предназначенный для работы внутри сооружений.
4. CAT 1 V — для работы с цепью, которая расположена вне здания. Устройства этого класса имеют высокую защиту от воздействия окружающей среды.

После выбора измерительного инструмента можно приступить к тестам. Полученная информация может записываться в блокнот или сохраняться в память устройства, если у него есть соответствующая функция.

Тиристор представляет собой особую разновидность полупроводникового прибора, изготовленного на основе монокристалла полупроводника и имеющего не менее трех p-n-переходов. Способен находиться в двух различных устойчивых состояниях: закрытый тиристор обладает низкой степенью проводимости, а в открытом состоянии проводимость становится высокой.

По своей сути, он является силовым электронным ключом без полного управления.

Как проверить тиристор мультиметром

Проверить работоспособность тиристора можно батарейкой или источником питания и лампочкой. Для проверки напряжение источника питания или батарейки должны соответствовать напряжению питания лампочки. Если плюс источника приложить к аноду элемента, минус через лампочку подать на катод, а батарейку приложить плюсом к управляющему электроду, а минусом к аноду, то исправный тиристор откроется и лампочка загорится.

Схема проверки тиристора с дополнительным источником питания и батарейкой

Если убрать напряжение с управляющего электрода ключа лампочка не погаснет. Чтобы она погасла нужно снять напряжение источника питания с тиристора, или кратковременно изменить полярность управляющего напряжения. Лампочка не гаснет после снятия напряжения с управляющего электрода, потому что через тиристор протекает ток выше его тока удержания.

Определить ток удержания можно, если плавно снижать напряжение блока питания и через амперметр проконтролировать ток, при котором произойдет отключение лампочки. Таким образом, можно выбрать тиристор с наименьшим током удержания. Проверить работоспособность тиристора можно также одним мультиметром.

Прозвонка тиристора мультиметром

Переключатель режима измерения ставят в положение проверки диодов и проверяют сопротивление перехода УЭ — катод в обоих направлениях, оно должна быть в пределах от 50 до 500 ом. Электронный ключ с наибольшим сопротивлением перехода УЭ — катод будет более чувствительный, с меньшим напряжением, при котором тиристор откроется. Сопротивление катод — анод должно быть большим, на дисплее отображается 1.

Мы прозвонили тиристор мультиметром, а теперь проверим его на открытие перехода анод — катод. Плюс щупа мультиметра присоединяют к аноду, а минус к катоду. В положении X1 переключателя замыкают управляющий электрод на анод элемента. При исправном электронном ключе мультиметр показывает несколько десятков ом, т. е. тиристор открылся.

При отсоединении электрода от анода, тиристор закроется и мультиметр покажет единицу. При проверке мультиметром его ток меньше тока удержания ключа, поэтому тиристор закрывается. Удобно проверять электронные ключи на схеме ниже.

Схема проверки тиристора с дополнительным источником питания

В качестве источника используют блок питания или автомобильный аккумулятор. Подключают к схеме тиристор, подают питание на него кнопкой КН-1 и подключают УЭ кнопкой КН-2. Лампочка загорается. Отключают КН-2, лампочка продолжает гореть, т. к. ток удержание элемента ниже, чем ток источника питания. Кнопкой КН-1 отключают источник питания, лампочка гаснет. Для источника питания 25 В сопротивление резистора 270 Ом. Для других напряжений питания:

R = (0,9 — 1)Uпит/Iу.откр, где Iу.откр — ток удержания управляющим электродом (в справочнике)

Если в этой же схеме заменить источник постоянного напряжения, на трансформатор, с необходимым переменным напряжением вторичной обмотки, т. е. будем подавать переменное напряжение на тиристор, то лампочка будет гореть в половину накала, ведь этот элемент пропускает только положительную полуволну переменного напряжения. Для источника питания 25 В сопротивление резистора 270 Ом.

Если подключить симистор, то лампа загорится ярко, т. к. симистор пропускает полное переменное напряжение. Симистор проверяется по той же методике что и тиристор. Проверить тиристор и симистор мультиметром не выпаивая, не получится. Для полной проверки этих ключей нужно подавать постороннее напряжение на электронную схему, что чревато выходом ее элементом из строя.

Помогла вам статья?

ДаНет

Характеристики и принцип работы

Согласно схеме, которая будет представлена ниже, можно рассмотреть принцип работу элемента. К аноду этого радиоэлемента подключена лампочка, с которой соединяется вывод плюса источника питания с помощью выключателя K2. Катод же радиоэлемента подключают, соответственно, к минусу питания. Когда цепь включается, на элемент поступает напряжение, но лампочка все равно не горит. Нажав на переключатель K2, электроток пройдет через резистор и направится на электрод управления и лампочка начнет светиться.

Схема подключения тиристора на 1 КОм

Важно! В этом и есть суть тиристора. На схеме его зачастую обозначают латинской буквой G, что означает английское слово Gate (в переводе на русский — ворота или затвор)

Вам это будет интересно Определение скрытой проводки

Резистор работает таким образом, что ограничивает поступление тока от вывода управления. Минимальный ток срабатывания такого элемента — 1 мА, а допустимый для работы — 15 мА. Именно из-за этого подбирается резистор с сопротивлением 1 кОм. Если нажать на переключатель снова, то ничего не изменится. Закрыть его можно отключением питания. Таким образом, тиристор — это своего рода электронный ключ с фиксацией.

Тиристор с подсоединенными проводами

Что качается технических характеристик, то все зависит от модели конкретного элемента. В общем случае этот элемент характеризуют:

• Обратное напряжение;
• Закрытое напряжение;
• Импульс;
• Повторяющийся импульс;
• Среднее напряжение;
• Обратный ток;
• Время включения и выключения;
• Постоянное напряжение;
• Ток в открытом напряжении.

Подключение лампочки к тиристору

С помощью мультиметра

Если вы хотите проверить симисторы на пробивание при помощи тестера необходимо изменить систему устройства на акустический режим.

Стандартное местоположение приёмопередатчика, вы можете увидеть на изображении снизу. А1 и А2 – это электросиловые выводы, благодаря которым ток проходит в нагрузку, а G – это главный электрод.

Так как приёмопередатчик имеет свойство разниться, необходимо его изучить в описании симистора.

В случаи отсутствия КЗ между выводами А1 и А2 необходимо просмотреть главный электрод.

Сперва необходимо дотронуться щупами до какого-нибудь силового выводка и главного электрода, значения должны быть невысокими 80-200.

Если вы хотите проверить, могут ли размыкаться симисторы, необходимо замкнуть на короткое время его главный электрод с одним из выводов мультиметра, таким образом, вы приложите к нему ток.

Инструкцию для проверки на примере тиристора и симистора вы можете посмотреть далее.

После убирания напряжения с главного электрода – симисторы можно замкнуть. В связи с тем, что хоть самый малый ток обязан протекать, для того чтобы поддерживать проводящие условия.

Подобные свойства могут быть и в способах, которые мы рассмотрим дальше.

Применение тиристоров

Применение тиристоров очень широкое, начиная от устройств зарядки для автомобиля и заканчивая генераторами и трансформаторами.

Общее применение делится на четыре группы:

• Экспериментальные устройства.
• Пороговые устройства.
• Силовые ключи.
• Подключение постоянного тока.

Цены на устройства бывают разные, всё зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры, по небольшой стоимости. Одни из самых распространенных отечественных тиристоров, это устройства серии КУ 202е – используются в бытовых приборах.

Вот некоторые характеристики данного тиристора:

• Обратное напряжение в состоянии высокой проводимости, максимально 100 В.
• Напряжение в положении низкой проводимости 100 В.
• Импульс в состоянии высокой проводимости – 30 А.
• Повторный импульс в этом же положении – 10 А.
• Постоянное напряжение 7 В.
• Обратный ток – 4 мА
• Ток постоянного типа – 200 мА.
• Среднее напряжение -1,5 В.
• Время включения – 10мкс.
• Выключение – 100 мкс.

Иногда возникают ситуации, в которых необходимо проверить тиристор на работоспособность. Есть различные методы проверки, в этой статье будут рассмотрены основные из них.

Тиристоры быстродействующие ТБ333-250

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

• Т – тестируемый элемент, в нашем случае КТ827А.
• Л – лампочка.
• R – резистор, его номинал рассчитываем по формуле h21Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

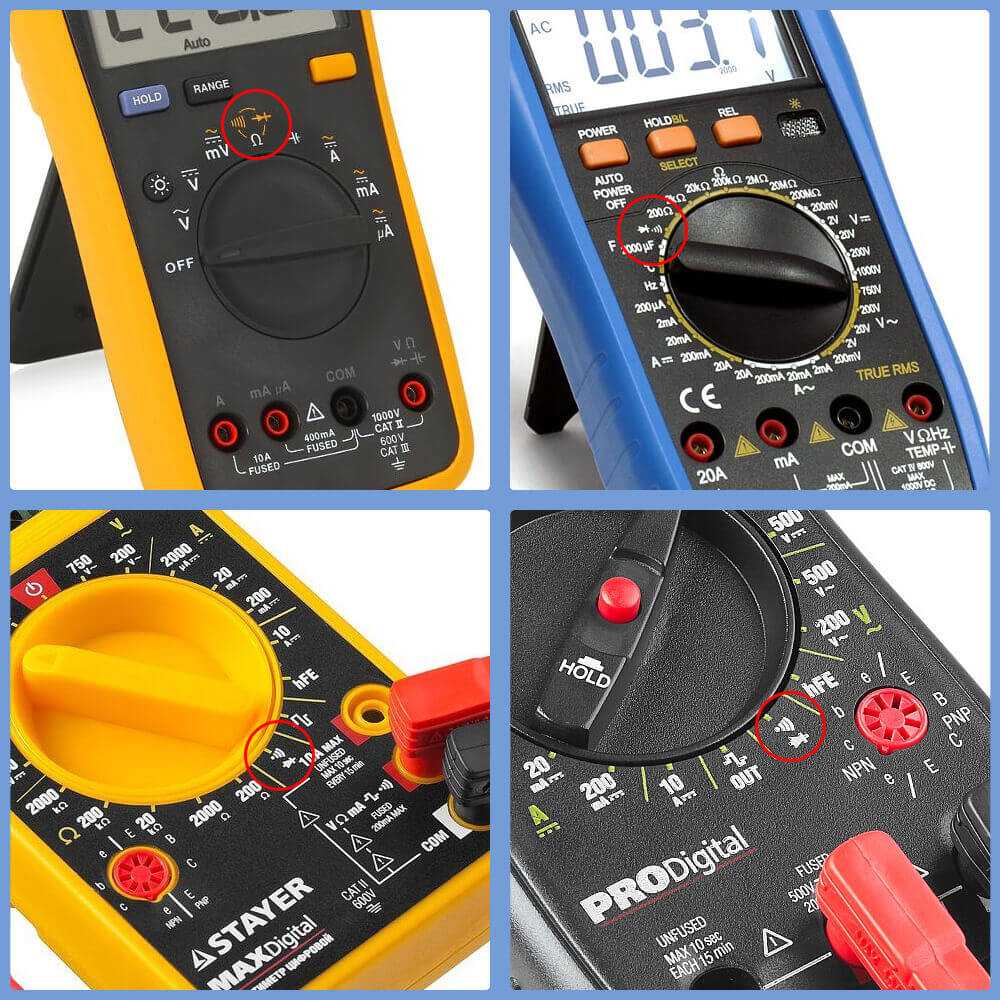

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами. Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Способы проверки

Для исследования ухудшения работы электронного макета необходимо поочерёдно проверить его составляющие.

Для начала нужно сосредоточиться на силовых цепочках, конкретнее каждому из полупроводящих ключей. Чтобы проверить симистор и тиристор стоит использовать один из методов:

• мультиметром;
• батарейкой с лампочкой;
• на стенде.

К примеру сказать, вы заметили замыкание не составляющей, которая диагностируется, а связанного с ним в цепочке синхронно.

При любых условиях у вас есть возможность диагностировать симисторы и тиристоры на устойчивость не выпаивая, а в случаи наличия неисправности – извлечь и сделать расчеты заново.

Проверка симистора мультиметром

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод.

Важно! Не забудьте предварительно обесточить проверяемый электроприбор. В заключении смотрите видео: Как проверить тиристор мультиметром

В заключении смотрите видео: Как проверить тиристор мультиметром.

Как проверить не выпаивая

Для проверки полупроводникового прибора без выпаивания почти из любой схемы вполне может подойти вышеуказанный метод с применением мультиметра, только необходимо отключить управляющий электрод из цепей схемы.

Рекомендации:

1. Прежде чем, начать тестировать тиристор, необходимо ознакомиться с его техническими характеристиками и принципом работы. Именно эти познания помогут точно оценить результаты проверки.
2. Стандартный мультимер вполне подходит для проверки работоспособности данного радиоэлемента, но современный цифровой прибор отличается не только точностью показаний, но и удобством при эксплуатации.
3. Собирать измерительное приспособление нужно в полном соответствии с предложенной схемой.

“>

Тестирование элемента

Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема. С помощью тестера проверка происходит с использованием знаний, основанных на принципе работы симистора. Диагностика мультиметром не сможет определить все характеристики элемента, но вполне достаточной будет для первичного тестирования работоспособности.

Простую проверку можно осуществить, используя лампочку и элемент питания. Для этого одна клемма батарейки подключается на управляющие и рабочие выводы симистора, а вторая — на цоколь лампочки. Вывод элемента соединяется с центральным контактом осветителя. В этом случае переход должен быть открыт, тогда лампочка загорится. Если же ещё до подачи напряжения на управляющий вывод осветительное устройство загорелось, то это говорит о том, что симистор неисправен, а его переходы пробиты. Такой элемент можно дальше не проверять, так как он неисправный.

Интересно по теме: Как проверить стабилитрон.

Проверка тестером

Для проведения тестов подойдёт прибор любого типа действия, но при этом необходимо, чтобы значения выдаваемого им тока хватило для переключения элемента. Поэтому более предпочтительным будет использование аналогового прибора. Например, чтобы проверить тестером BTB12-800CW, понадобится обеспечить ток порядка 30 мА, а для BTB16-700BW этот показатель должен быть равен 15 мА.

Также понадобится обратить внимание на состояние батарейки, стоящей в тестере. В цифровом устройстве на экране не должен высвечиваться значок замены батарейки, а в аналоговом при закорачивании щупов друг на друга стрелка должна указывать на ноль

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки.

Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

Как проверить симистор

Симистор — это разновидность тиристора. Он как и тринистор имеет три вывода, однако p-n-переходов у симистора не три, а целых пять. Характерно для симистора и два устойчивых состояния: «открытое» и «закрытое», при том проводимостью симистора можно управлять в двух направлениях, несмотря на то, что управляющий электрод у него всего один.

По причине такой своей универсальности, именно симистор чаще всего играет роль ключа в цепях переменного тока для управления различного рода устройствами (например двигателем болгарки или стиральной машины).

Итак, для управления состоянием проводимости симистора, установленного в каком-нибудь приборе, на управляющий электрод G симистора подают управляющий импульс, полярность которого указывается относительно вывода MТ1, и зависит она от текущей полярности коммутируемого напряжения, действующего в цепи, то есть от напряжения, приложенного к выводам MT1 и MT2 данного симистора.

Чтобы «закрыть» симистор, находящийся в проводящем состоянии, необходимо обесточить коммутируемую симистором цепь (сделать ее ток меньшим, чем ток удержания, характерный для данного симистора).

Из сказанного выше очевидным образом вытекает, что для проверки симистора можно воспользоваться простой универсальной схемой, предназначенной для тестирования, которая содержит два развязанных друг от друга источника питания (например две обмотки трансформатора с выпрямителями и конденсаторами фильтров).

Работает схема так. Когда переключатели SA1 и SA2 пребывают в положении как изображено на рисунке, достаточно нажать на кнопку SB1, чтобы исправный симистор открылся и лампа тут же загорелась. Далее нажимают SB2 – лампа гаснет, так как симистор запирается. После этого переключателем SA1 изменяют полярность управляющего импульса.

Нажатие на SB1 приведет к загоранию лампы. Следующим шагом изменяют полярность в коммутируемой цепи, для чего нажимают на SA2. Теперь лампа должна вспыхивать только тогда, когда на управляющий электрод будет подано напряжение отрицательное, относительно минусового электрода симистора.

Есть более простая схема с батарейкой «крона» и со светодиодами. Данная схема позволяет проверять не только симисторы, но и тринисторы. Переключатель S1 позволяет изменять полярность питания, а кнопки ST1 и ST2 дают в распоряжение пользователю импульсы разной полярности.

Исправный тринистор станет проводить лишь в одном направлении, поэтому только светодиод VD4 будет индикатором. А вот симистор сможет открыться в том направлении, в котором подана полярность питания, и в зависимости от нажатия на кнопку ST1 или ST2. Нажатие на ST2 не должно привести к открыванию симистора, если на нижнем его выводе будет плюс.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Симистор: что такое, из чего состоит и как проверить В данной ситуации мультиметр укажет на неисправность симистора, в то время как проблема будет вовсе не в данном полупроводниковом приборе. Спрашивайте, я на связи!
