Как правильно сделать громоотвод на даче или в частном доме своими руками: пошаговая инструкция +фото и видео

Молниезащита своими руками: составляющие, требования

Громоотвод – это простонародное название молниезащиты – системы, позволяющей защитить объекты от повреждения во время грозы. Чтобы спать спокойно на даче под звуки дождя, будучи уверенными, что разряд молнии внезапно вас не взбодрит, молниезащита своими руками должна состоять из:

• Молниеприемника – принимает удар молнии;
• Токоотвода – конструкции, по которой разряд двигается к заземлителю;
• Заземлителя – электродов, уходящих в землю, и отводящих таким образом заряд от вашего имущества.

Такая конструкция молниезащиты будет соответствовать ГОСТам и правилам пожарной безопасности. Конечно, можно использовать в качестве громоотвода березу, растущую на участке, как это делали в старину, но мы не рекомендуем останавливаться на этом варианте.

По ГОСТу для элементов выбирают медь или сталь, реже – алюминий. Диаметр стержней – от 8 мм, толщина полосы – от 2.5 мм. В набор для самостоятельной сборки «Алеф-Эм» включены комплектующие, соответствующие ГОСТу – вы не только пройдете проверку пожарников, но и будете уверены, что все сработает как надо.

Молниеприемник

Классический громоотвод для дачного деревянного дома выглядит сверху, как металлический штырь на крыше, от которого тянется провод. Из-за хорошего притяжения разряда к стержням из металла, во время грозы даже рекомендуют снимать автомобильные антенны. Молниеприемник притягивает разряд по принципу: раз уж он должен произойти, то пусть бьет в строго определенное место. Конструкция состоит из двух частей:

1. Проводник – это, собственно, стержень, который торчит над домом и «ловит» молнию.
2. Молниеприемник – вся система защиты, которая также может включать сетку, крышу (если металлическая), тросы.

Длина молниеприемника, его объем прямо пропорциональны площади защищаемого объекта – чем выше, тем большую площадь покрывает. К примеру, для храмов молниеприемниками часто выступает комбинация гигантского креста и купола. Маленьким домикам подойдет невысокая «антенна», а для участков оптимальным решением будет трос, натянутый между стержнями. При расчетах используется формула, в которой закладывается минимально допустимая высота проводника, исходя из площади дома.

На нашем сайте вы можете бесплатно рассчитать высоту молниеприемника, заполнив онлайн-форму. Это легко и быстро – не нужно составлять уравнение, попробуйте!

Громоотвод для дачного дома своими руками лучше делать, следуя правилам пожарной безопасности. Бывают случаи, когда «очумелые ручки» выводят заземление на ворота или металлическую бочку, стоящую в углу огорода, но это чревато последствиями – соседи, дети, животные могут стать жертвами эксперимента.

Токоотводы

Достаточно простой элемент конструкции – провод, по которому разряд будет двигаться от молниеприемника к заземлителю. Когда делается молниезащита частного дома своими руками, нужно учитывать, что проводник (алюминий или медь) должен быть максимального сечения, а если это многожильный кабель, то диаметр жилы – от 1.5 мм.

В готовый комплект «Алеф-Эм» входят токоотводы по ГОСТу – специалисты нарезают нужную длину материала и проектируют вывод, исходя из площади объекта и особенностей крепления.

Токоотвод фиксируется на крыше специальными крепежами (они также входят в комплект «Алеф-Эм»), потом по максимально короткому пути опускается к заземлителю. Этот элемент, в отличие от заземлителя или приемника, можно изолировать – укрыть в кабельные каналы.

Заземлитель

Самый сложный элемент конструкции, с которым у многих возникают проблемы – заземление для дома. Чтобы вы не отступили на этом этапе от идеи самостоятельной установки молниезащиты, мы все посчитали и предусмотрели – в комплекте «Алеф-Эм» уже есть материалы нужной длины, площади, конструкционных особенностей. Просто возьмите инструкцию и соберите!

Заземление в частном доме (схема прилагается в наборе) осуществляется путем соединения токоотвода с заземлителем. Заземлителем чаще всего выступает стальная конструкция, хорошо соприкасающаяся с землей. Лучше для этих целей подходит медь или латунь, но по причине их дороговизны выбор останавливают на стали.

Место, где токоотвод соединяется с заземлителем необходимо изолировать. Подойдет небольшая ограда, как искусственная, так и природная – доступ извне должен быть прегражден, ведь во время прохождения заряда соприкасаться с соединением опасно для жизни.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Как сделать самостоятельно

Полноценная система предохранения дома от высокого разряда состоит из внешней и внутренней защиты. Внутренняя нужна для предотвращения резкого скачка напряжения в электросети. Ограничитель перенапряжения может сработать даже в том случае, если молния ударила в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого здания и людей в нем. Для того чтобы сделать грозозащиту своими руками нужно знать, что эффективное приспособление должно состоять из обязательных элементов – молниеприемника, токоотвода, а также контур заземления. При необходимости можно использовать опору.

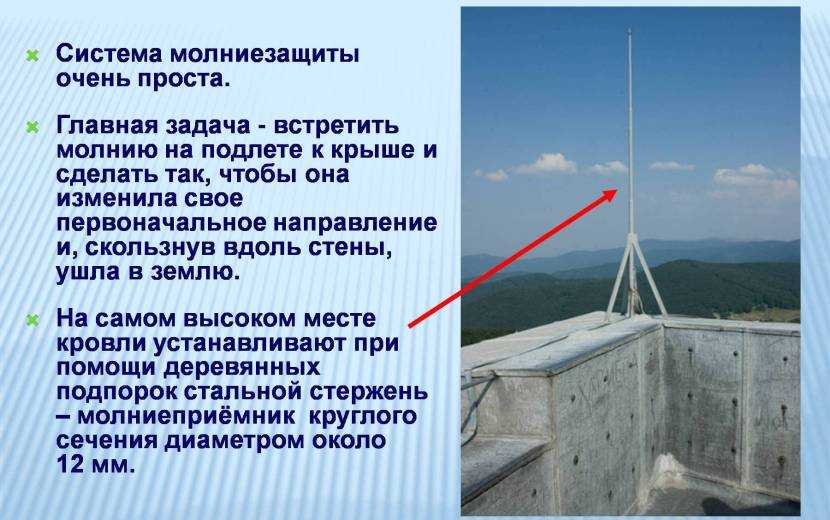

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм2 при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Схема действия удара молнии

Токоотвод. Эта часть молниезащитной конструкции может представлять собою толстую проволоку от 5 мм в диаметре. Для проволоки хорошо подойдет оцинкованная сталь, так как имеет хорошие характеристики. Токоотвод размещается в месте, куда молния может ударить с наибольшей вероятностью. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Особенно осторожным нужно быть, если кровля или другие части здания выполнены из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, хомуты или скобы.

Заземление. Последний элемент молниезащиты необходим для того чтобы увести мощный электрический заряд в землю. Выбор материала должен быть сделан в пользу такого металла, который имеет хорошую проводимость электричества с низким значением сопротивления. Размещается заземление на расстоянии около 5 метров от стен дома или крыльца, не меньше. Не рекомендуется его устанавливать возле дорожек или других мест, где могут находиться люди. Это место можно оградить забором для большей безопасности (не менее 3 метров от заземлителя).

Затем нужно определить глубину, на которую будет помещено заземление. Это значение обычно более индивидуально, чем другие показатели. На это может влиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухую почву заземление нужно делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, и закрепить заготовку при помощи сварки на токоотводе. Затем закапать заземлитель в землю.
Во влажный или торфяной грунт заземление можно сделать на глубине от 80 см.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода

Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д

И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры. Или крепить его нужно непосредственно к токонепроводящим конструкциям дома

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

Принцип действия громоотвода

Громоотводы представляют собой систему перехвата молнии в момент разряда в защищаемой зоне. Классический вариант — штыревой громоотвод, возвышающийся над охраняемым объектом. За счет возвышенности и специального материала изготовления такой громоотвод для дачи и иных зданий принимает удар на себя и передает его дальше через токоотвод к заземлению.

Еще один вариант — тросовая система, когда в качестве перехватчика служит натянутый металлический трос.

Похожим решением является и молниеприемная сетка, укладываемая на кровлю с определенным шагом.

Все эти системы изготавливаются из прочного материала высокой токопроводимости, таких как сталь, медь, алюминий и относятся к пассивным системам. Это означает, что перехват разряда идет за счет общих законов физики без генерации дополнительных действий. Помимо нее существует и современная активныя молниезащита.

Принцип действия активной системы молниезащиты основан на создании опережающего разряда в сторону молнии. По образованному каналу происходит передача перехваченного тока разряда молнии в систему заземления. При возникновении молнии над защищаемой территорией она обязательно будет поймана молниеприемником и отведена в землю.

Что из перечисленного можно использовать в качестве естественных заземлителей?

= Металлические трубы водопровода, проложенные в земле

Трубопроводы горючих газов

Трубопроводы канализации

Трубопроводы центрального отопления

Вопрос 15

Что из перечисленного нельзя использовать в качестве естественных заземлителей?

Металлические трубы водопровода, проложенные в земле

Обсадные трубы буровых скважин

= Трубопроводы канализации

Рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами

Вопрос 16

Какие из перечисленных мер могут применяться для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

Только автоматическое отключение питания и защитное электрическое разделение цепей

Только сверхнизкое напряжение и двойная изоляция

= Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током

Вопрос 17

Каким образом производится присоединение заземляющих проводников к заземлителю и заземляющим конструкциям?

=Сваркой

Болтовым соединением

Винтовым соединением

Заклепочным соединением

Вопрос 18

Как определяется величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта?

= Решением технического руководителя Потребителя

Решением ответственного за электрохозяйство Потребителя

Решением руководителя организации

Величину участка определяет инспектор энергонадзора

Вопрос 19

В каком случае элемент заземлителя должен быть заменен?

Если разрушено 30-40% его сечения

Если разрушено 20% его сечения

Если разрушено 40-45% его сечения

= Если разрушено более 50% его сечения

Вопрос 20

Можно ли использовать землю в качестве фазного или нулевого провода в электроустановках до 1000 В?

Разрешается без ограничений

= Не допускается

Разрешается только в единичных случаях с разрешения органов энергонадзора

Вопрос 21

Какие объекты относятся к специальным объектам по степени опасности поражения молнией?

Жилые и административные строения

= Объекты, представляющие опасность для непосредственного окружения, социальной и физической окружающей среды

Здания высотой не более 60 м, предназначенные для торговли и промышленного производства

Все объекты

Вопрос 22

Какие объекты относятся к обычным объектам по степени опасности поражения молнией?

Строения высотой более 60 м

Объекты, представляющие опасность для непосредственного окружения, социальной и физической окружающей среды

= Жилые и административные здания, а также здания и сооружения высотой не более 60 м, предназначенные для торговли и промышленного производства

Временные сооружения, строящиеся объекты

Вопрос 23

Какие из перечисленных конструктивных элементов зданий и сооружений могут рассматриваться как естественные молниеприемники?

Только металлические конструкции крыши (фермы, соединенная между собой стальная арматура)

Только металлические элементы типа водосточных труб

Только технологические металлические трубы и резервуары, выполненные из металла толщиной не менее 2,5 мм

= Любые элементы из перечисленных

Вопрос 24

Когда проводится проверка и осмотр устройств молниезащиты зданий, сооружений и наружных установок?

Один раз в год по графику

= Один раз в год перед началом грозового сезона, а также после установки системы молниезащиты, после внесения каких-либо изменений в систему молниезащиты, после любых повреждений защищаемого объекта

Только после внесения изменений в систему молниезащиты

Только при повреждениях защищаемого объекта

Вопрос 25

Когда проводится проверка состояния устройств молниезащиты зданий и сооружений III категории?

Один раз в год по графику

Один раз в год перед началом грозового сезона

Один раз в три месяца

= Не реже одного раза в три года

Тема 5. Правила применения и испытания средств защиты, используемых в электроустановках

Технические требования к отдельным видам средств защиты. Нормы и сроки эксплуатационных и приемо-сдаточных испытаний средств защиты. Правила пользования ими.

Вопрос 1

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Это интересно: Почему в ванной бьет током и что делать для решения проблемы

Классификация внешней защиты зданий

Под атмосферной молнией принято понимать электрический разряд большой мощности, который подчиняется всем известным физическим законам. Общеизвестно, что распространение электрического тока осуществляется путями, которые имеют наименьшее сопротивление. Молниеотвод – это, по сути, и есть такой путь, который оттянет опасность от строения, имеющего большие показатели сопротивления. Здание, оборудованное таким устройством, во время удара молнии не пострадает, т.к. весь поток энергии будет направлен по контуру вглубь земного покрова.

В простонародье эту защиту строений принято называть по-разному: «громоотвод», «молниеотвод», «заземление» и т.д. Интересно, что понятие «громоотвод» является не совсем правильным, поскольку гром, являющийся звуковым эффектом во время удара молнии, не требует отвода. Однако название глубоко ужилось в разговорной речи. Главной задачей всех вышеперечисленных устройств является отвод атмосферной электроэнергии от жилья, и они с ней справляются отлично.

Молниеотвод в частном доме, как правило, подразделяется по трём факторам: конструкционной специфике, а также методике и виду защиты.

Вариант проекта молниезащиты здания

Методика защиты

Это понятие условно можно поделить на две подкатегории: защиту от молний активного и пассивного типа.

Активным вариантом предусмотрено в конструкции наличие ионизатора воздуха, предназначенный для накопления статического электричества из атмосферы для разряда. Фактически, функцией активного типа защиты является способность притянуть к себе молнию, обезопасив этим сооружение (и строения, находящиеся вблизи).

Конструкцией пассивного варианта не предусмотрено ничего дополнительного. Это не даёт 100 % гарантии попадания в неё молнии, но значительно увеличивает этот шанс, особенно при разряде электричества над строением.

Следует отметить, что бытовая техника будет не защищена от сопутствующего электромагнитного воздействия удара молнии. Потребуется монтаж дополнительных элементов.

Монтаж молниезащиты на крыше из металлочерепицы

Разновидности защиты

Разделение защиты здания по типу бывает внутренней либо внешней. Задачей первой есть сохранение жилья от эффекта сопутствующего воздействия разряда, а второй – от самого разряда. Из-за достаточно редкого применения активной защиты простыми обывателями, устройство громоотвода частного строения, как правило, оборудуется двумя подсистемами – внешней и внутренней.

Специфика строения

Внешнюю часть системы грозозащиты частного жилья принято подразделять по конструкционным особенностям внешней части молниеприёмника. Они существуют в трёх основных типажах: штыревой (стержневой), сетчатый либо тросовый вариант. У каждого есть свои сильные стороны, благодаря которым они применяются. Так штыревой тип молниеотвода является наиболее дешёвым, но не таким эффективным, как другие варианты приёмных элементов.

Организация системы молниезащиты

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

Защита	Материал	Сечение, мм	Примечание
Естественный молниеприемник	железо толщиной 4 мм	*	оцинковка/нержавейка
(кожух резервуара, труба)	медь толщиной 5 мм	*
	алюминий толщиной 7 мм	*
Специальный молниеприемник	сталь	50	оцинковка/нержавейка
	медь	35
	алюминий	70
Токовод	сталь	50	оцинковка/нержавейка
	медь	16
	алюминий	25
Заземлитель	сталь	100	оцинковка/нержавейка
	медь	50	трос
	алюминий	*	не применяется
Проводник уравнительный	железо	50	оцинковка/нержавейка
	медь	16
	алюминий	25

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Инструменты и материалы

Для сооружения молниезащиты собственными руками понадобятся:

• Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
• Медная, алюминиевая или стальная проволока рекомендованного сечения;
• Штыри, трубы или ленты металла для заземления;
• Мачта (станина);
• Пластиковые крепления;
• Инструменты (молоток, дрель, лопата).

Чтобы произвести монтаж громоотвода нам потребуется:

• металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
• уголок и полоса из нержавейки для изготовления заземляющего контура;
• сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
• болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Заземлители

Это конечный этап, который предусматривает пассивная молниезащита, и призван он, чтобы обеспечить оптимальное растекание разряда в земле. Устанавливают их в труднодоступных местах, чтобы ненароком не зацепить, а также на почтительном расстоянии от инженерных коммуникаций.

К тому же надо позаботиться и о том, чтобы крепление вышеобозначенных элементов было достаточно жестким, так как от этого многое зависит. Как правило, используют болтовое крепление, либо применяют сварку.

Но в любом случае, пассивная молниезащита и ее надежность будут зависеть от множества факторов, учесть которые смогут лишь квалифицированный работники.

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

1. Копают траншею глубиной от 80 см.
2. Забивают в дно ямы металлические штыри.
3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
4. Отводят ленту к участку соединения с токоотводом.
5. Состыковывают токоотвод с заземлителем.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

• молниеприемник;
• токоотвод;
• заземлитель.

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

Молниеприемник

Существует три разновидности молниеприемников:

• стержневой;
• штыревой;
• сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.
