Что такое селективность автоматических выключателей + принципы расчета селективности

Карта селективности и правила ее создания

Для обеспечения предельно высокого уровня защиты выключателей, потребуется карта селективности или её визуальное изображение. Карта является своеобразной схемой, которая отображает все комплексы параметров тока в электросети.

Чтобы создать правильную карту селективности, нужно придерживаться следующих положений:

  • электрические установки нужно подсоединять к единому источнику питания;
  • необходимо правильно выбрать масштаб, чтобы все расчетные точки поместились на ней;
  • кроме качеств автоматов, следует обозначить максимальные и минимальные значения КЗ в точках системы.

Схема утверждённого образца, на которой нанесены все токовые параметры защитных аппаратов и устройств, с указанием общего источника питания, выполняется в удобном для просмотра масштабе. Это карта селективности. Она обеспечивает максимальное применение защитных качеств автоматических выключателей. Все процессы, возможные при эксплуатации, отображены на ней графически.

На карту в обязательном порядке наносятся:

  • места важных расчётных точек;
  • защитные характеристики автоматов и возможных КЗ, при этом указаны их min и max значения.

Данная карта служит основанием для составления таблицы по выбору защитных аппаратов. Кроме того, карта позволяет оценивать общую защитную селективность и даёт полную информацию о согласованных между собой уставках всех автоматов.

Построение карты выполнено по осям. Ось абсцисс представляет токовые значения, на ось ординат наносятся временные значения.

К сведению. На ось могут наноситься и другие разновидности характеристик. Каждая схема включает в себя параметры двух-трёх автоматов. Построение таких карт можно выполнить при помощи компьютерной программы.

Пример карты селективности, выполненной при помощи программы

Грамотно выполненная селективная защита позволяет сохранить оборудование. При отключении конкретного участка она допускает выполнить обратное включение питания автоматическим включением резерва (АВР) и свести к минимуму простой оборудования и перерывы в подаче электроэнергии потребителям.

Значение и основные задачи селективной защиты

Безопасная эксплуатация и стабильная работа электроустановок — это те задачи, которые возложены на избирательную защиту. Она мгновенно вычисляет и отсекает поврежденную зону без прекращения подачи питания на исправные участки. Селективность снижает нагрузки на установку, уменьшает последствия КЗ.

При отлаженной работе автоматических выключателей по максимуму удовлетворяются запросы, относительно обеспечения бесперебойного электроснабжения и как следствие, технологического процесса.

Когда автоматическое оборудование, осуществляющее размыкание, в результате КЗ окажется неисправным, благодаря селективности потребители получат нормальное питание.

Правило, утверждающее, что величина тока, проходящего через все распредвыключатели, установленные за вводным автоматом, меньше обозначенного тока последнего, является основой селективной защиты.

В сумме эти номиналы могут быть и больше, но каждый отдельный обязательно хотя бы на шаг ниже вводного. Так, если на вводе установлен 50-амперный автомат, то следующим за ним устанавливают выключатель, с номиналом по току в 40 А.

При помощи рычажка как включают, так и выключают впуск тока на клеммы. К клеммам подводят и фиксируют контакты. Подвижный контакт с пружиной служит для быстрого размыкания, а связь цепи с ним выполнена через неподвижный контакт.

Расцепление, в случае перекрытия током своего порогового значения, происходит за счет нагрева и изгиба биметаллической пластины, а также соленоида.

Токи срабатывания настраивают при помощи регулировочного винта. С целью предотвращения появления электродуги во время размыкания контактов, введен в схему такой элемент, как дугогасительная решетка. Для фиксации корпуса автомата существует защелка.

Избирательность, как особенность релейной защиты — это умение обнаруживать неисправный узел системы и отсекать его от действующей части ЭЭС.

Селективность автоматов — это их свойство работать поочередно. Если этот принцип нарушен, будут греться и автоматические выключатели, и электропроводка.

В результате может возникнуть КЗ на линии, перегорание плавких контактов, изоляции. Все это приведет к выходу из строя электроприборов и пожару.

Допустим, на длинной линии электропередач возникла аварийная ситуация. Согласно главному правилу селективности первым срабатывает автомат ближайший к месту повреждения.

Если в обычной квартире в розетке происходит короткое замыкание, на щитке срабатывать должна защита линии, частью которой эта розетка является. Если этого не произошло, наступает очередь автоматического выключателя на щиток, и только за ним — вводного.

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

  • Что такое селективность в области электрики?
  • Типы селективности электрических приборов
  • Таблица селективности
  • Расчёт селективности
  • Карта селективности
  • Селективность автоматов ПУЭ
  • Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

  • Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
  • Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
  • Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
  • Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
  • Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
  • Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
  • Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

  • Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
  • — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
  • — Kн.о. — коэффициент надёжности, зависящий от параметров.

Принцип работы и функции

Главные функции селективности заключаются в:

  • обеспечении безопасной работы приборов в помещении;
  • мгновенном определении и обесточивании зоны питания, в которой произошла поломка, без других выключений приборов, не прекращающих подачу электрической энергии в местах стабильной работы техники;
  • снижении последствий после поломки приборов или техники;
  • уменьшении напряжения на составные приборы и предупреждении поломок в неисправной части;
  • обеспечении максимально возможной безостановочной подачи энергии;
  • обеспечении беспрерывного рабочего процесса;
  • обеспечении поддержки в том случае, если сама защита, отвечающая за размыкание, придет в неисправность;
  • поддержке оптимального функционирования установки;
  • обеспечении практичности в использовании и экономической доступности.

Вам это будет интересно Определение тока или напряжения в розетке

Определение избирательности

Виды селективной защиты разделяют на:

  • полную. Два устройства соединены последовательным соединением. При воздействии сверхтоков активируется только одна защита, которая находится ближе к зоне повреждения;
  • частичную. Похожа на полное, но защита действует только до определенного показателя перегрузки по току;
  • временную. Схема включает в себя несколько машин с одинаковыми токовыми параметрами, но с разным временем воздействия. В результате от ближайшего к поломке до самого удаленного выключателя устройства страхуют друг друга (например, ближайший будет работать через 0,02 сек., следующий через 0,5 сек., а последний — через 1 сек., если остальные 2 не работают).

Конструкция предохранителя Принцип действия текущей селективности защиты подобен времени, но только воздействие происходит по величине тока. Например, автоматические выключатели установлены на входе 25 А, затем 16 А, а затем 10 А. В то же время они могут иметь одинаковое время отключения. В дополнение к реакции защитных механизмов на ток также определяется время этой реакции.

Предохранители в щитке

При обнаружении некорректной работы в установке можно точно определить неисправную зону и отключить подачу электроэнергии только в нее. Все процессы предотвращения повреждений происходят в литом корпусе выключателя. Отключение происходит за такое короткое время, что отметка максимального значения тока не достигает своего результата.

К сведению! Избирательность защиты может быть абсолютной и относительной. В первом случае отключается только поврежденная часть цепи. По этому принципу работают предохранители, установленные в электроприборах.

Понятие селективности. Методы обеспечения селективности

Выбор системы защиты электроустановки является важным аспектом как для обеспечения экономичной и технически правильной эксплуатации всей установки, так и для сведения к минимуму последствий, вызванных ненормальными условиями эксплуатации или текущими неисправностями.

В рамках данной статьи исследуется согласование различных устройств, предназначенных для защиты частей установки или конкретных компонентов, с целью:

  • обеспечения безопасности установки и персонала во всех случаях;
  • быстрого определения и отключения зоны, в которой возникла проблемная ситуация, без проведения общих отключений, которые прекращают подачу электроэнергии в зоны нормальной работы установки;
  • снижения нагрузки на элементы и предупреждение повреждений в зоне неисправности;
  • обеспечения непрерывности электроснабжения надлежащего качества;
  • предоставления персоналу, отвечающему за системное техобслуживание и управление, информации, которая необходима для скорейшего восстановления эксплуатации остальной части электросети с минимальным вмешательством;
  • достижения оптимального согласования факторов надежности, простоты эксплуатации и экономической эффективности.

Принцип логики

Для выполнения схем, использующих такой принцип, необходимы цифровые реле. Между собой реле соединяются линией «витая пара», кабелем ВОЛС или через телефонную линию (с использованием модема). С помощью таких линий приём (передача) информации осуществляется на диспетчерский пульт с разных объектов и между самими реле.


Принцип логики в радиальной сети

На приведённой Картинке 9, пояснён принцип работы логики. В каждом из 4-х цифровых реле применяется уставка по току, равная самой последней чувствительной ступени. Такая ступень имеет время срабатывания 0,2 с. Логическая селективность подразумевает возможность блокировки реле сигналом ЛО (логического ожидания). Такой сигнал подаётся по каналу от предыдущего реле защиты. Каждое из реле может передавать такие сигналы транзитом.

Как видно из рисунка, при КЗ в точке К1 все остальные реле, от сигнала ЛО, поданного реле К1, подвергнутся ожиданию. Реле К1 сработает и выполнит отключение. При КЗ в точке 2 аналогичным образом сработает реле К4.

Такие схемы построения логического управления требовательны к надёжности линий связи между элементами.

Релейная защита

К релейной защите, отключающей цепь при повреждениях, предъявляются такие требования:

  • селективность;
  • скорость реагирования;
  • чувствительность;
  • надежность.

Селективность можно назвать главным условием, обеспечивающим бесперебойность и непрерывность питания электрооборудования при наличии запасного источника.

Использование выключателей и реле с высокой скоростью реагирования исключается нарушение динамической устойчивости функционирующих параллельно синхронных агрегатов. Так устраняется основная причина самых тяжелых системных аварий с точки зрения непрерывной работы потребителей.

Релейная защита также должна обладать достаточной чувствительностью к повреждениям и нештатным режимам функционирования, возникающих на подлежащих защите элементах системы. Соответствия требованию необходимого уровня чувствительности во вновь создаваемых современных электросетях добиться очень сложно.

Требование надежности предъявляется в связи с тем, что защита сети должна безотказно и корректно функционировать и отключать оборудование при любом его повреждении и возникновении нарушений, препятствующих нормальному рабочему режиму.

Принцип действия

Схема внутреннего устройства селективного автоматического выключателя

Появление селективного автоматического выключателя изначально планировалось, как выпуск устройства защиты, имеющего наилучшие характеристики с точки зрения выполнения функций вводного устройства защиты. Выше было отмечено, что это подразумевает обеспечение полной селективности. Это означает селективность между вводным и отходящими автоматическими выключателями во всём диапазоне токов короткого замыкания (вплоть до отключающей способности нижестоящего автомата) и при любых номинальных токах вводного автомата не меньше номинальных токов отходящего.

Такая функциональность обеспечивается конструкцией селективного автоматического выключателя (приведена на рисунке). На схеме видны два токовых пути. Один из них основной, имеющий те же элементы, что и обычный автоматический выключатель: электромагнитную катушку (мгновенный расцепитель), биметалл (расцепитель перегрузки) и блок основных контактов. Дополнительный токовый путь также имеет контакты. Помимо этого можно отметить наличие селективного биметалла. Рассмотрим процессы, происходящие внутри селективного автоматического выключателя в случае аварии.

Представим систему, в которой в качестве вводного устройства защиты используется селективный автоматический выключатель, а в качестве нижестоящего устройства защиты — миниатюрный автоматический выключатель. Возможны два случая. Первый — авария (короткое замыкание) происходит в нагрузке (за отходящим автоматом). Второй — авария происходит между вводным и отходящим автоматами.

В первом случае в момент короткого замыкания отработают расцепители миниатюрного автоматического выключателя и основного токового пути селективного автоматического выключателя. Однако, при этом ток продолжит протекать в дополнительном токовом пути вводного автомата. Поскольку авария устранена, пружина снова замкнет блок основных контактов. Таким образом обеспечивается непрерывное протекание тока и бесперебойность питания нагрузок, то есть селективность.

Во втором случае в момент аварии также разомкнутся основные контакты селективного автоматического выключателя. Далее, поскольку авария продолжит существовать, селективный биметалл также разомкнет контакты и дополнительном токовом пути, при этом заблокировав пружину и не позволив ей замкнуть основные контакты. Таким образом, разомкнутыми остаются и основной, и дополнительный токовый пути, тем самым обеспечивая защиту от короткого замыкания.

В итоге можно отметить, что селективный автоматический выключатель и обеспечивает селективность, и защищает от токов короткого замыкания.

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

  • Что такое селективность в области электрики?
  • Типы селективности электрических приборов
  • Таблица селективности
  • Расчёт селективности
  • Карта селективности
  • Селективность автоматов ПУЭ
  • Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

  • Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
  • Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
  • Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
  • Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
  • Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
  • Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
  • Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

  • Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
  • — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
  • — Kн.о. — коэффициент надёжности, зависящий от параметров.

Принцип дифференцирования

Его применяют там, где используются цепи с потребителями большой мощности. К таким потребителям относятся:

  • электрические двигатели и генераторы;
  • силовые кабели;
  • шинные сборки;
  • трансформаторы и иные преобразователи.

В этом решении используют отклонения фазных и амплитудных параметров тока в различных точках. Отклонение таких величин в точке А и точке В, на участке АВ, считается аварийным, и аппаратура выполняет отключение. Использование трансформаторов тока позволяет выполнять фильтрацию от различных посторонних электромагнитных процессов.

Защита срабатывает только на участке АВ, если IA>IB.


Дифференциальная селективная защита мощного оборудования

Защита, созданная по дифференциальному принципу, может быть двух видов: продольная и поперечная.

Наносим на график защитные характеристики, соответствующие полученным уставкам

2.1 Реле РТВ-II

Характеристики реле берем из справочных данных.

Рис.2

Уставка срабатывания реле – 375 А. Это начало нашей характеристики.

Характеристика защиты переходит на независимую часть при 160% от тока срабатывания, т.е. при 600 А. Независимая характеристика имеет выдержку времени 1,5 с. Построим получившуюся зависимость.

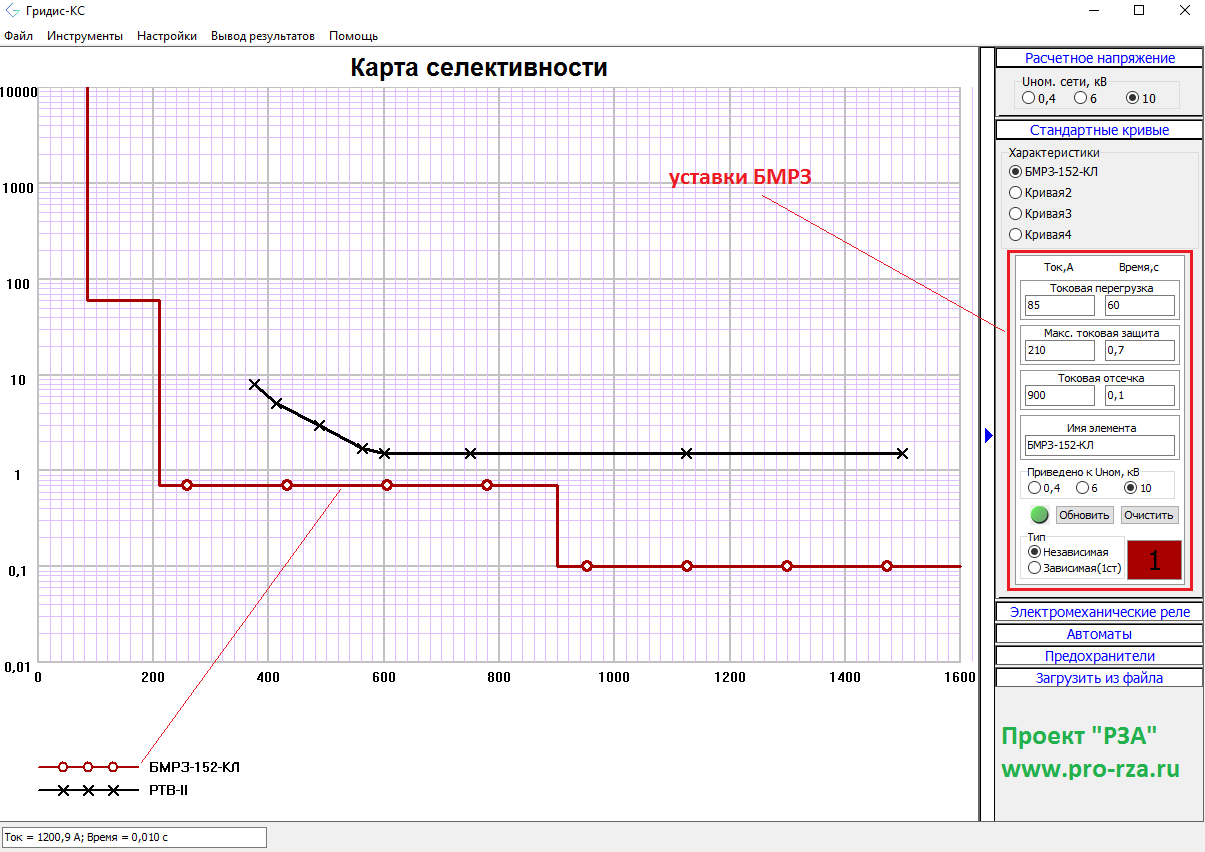

В базе Гридис-КС характеристики реле РТВ-II пока отсутствуют, поэтому воспользуемся встроенным инструментом построения произвольной зависимости.

Координаты рассчитанных точек перенесем в txt-файл как показано на рисунке ниже и загрузим файл в программу.

Рис.3

Программа подставила координаты точек из файла и отобразила защитную характеристику реле РТВ-II с учетом выбранных уставок.

Стоит заметить, что полученная кривая – не просто рисунок. Гридис-КС проводит линейно-кусочную аппроксимацию характеристики, что позволяет в дальнейшем автоматически рассчитывать ступень селективности между несколькими характеристиками. Подробнее об этом следующей статье.

2.2 БМРЗ-152-КЛ

Защита на БМРЗ-152-КЛ имеет трехступенчатую характеристику (перегрузка, МТЗ, отсечка). Все ступени выбраны независимыми. Нанесем их на карту селективности при помощи вкладки “Стандартные кривые”

Рис.4

Принцип направленности

Расстановка автоматов и дальнейшая последовательность их срабатывания ориентируются на направленность тока. Для этого при помощи вектора напряжения задана какая-либо точка, относительно которой этот вектор получает фазовый сдвиг. По такому принципу реле будет чувствительно и к току, и к напряжению. Такую цепь можно установить и в отключаемой зоне, и зоне, не подлежащей отключению.


УЗО и выключатели присоединены по принципу направленности

На приведённом выше рисунке можно увидеть, что защитное устройство D1 и управляемый им выключатель отреагируют на короткое замыкание в точке 1, а на замыкание в точке 2 – нет.

Основные органы релейной защиты [ править | править код ]

Пусковые органы

Пусковые органы непрерывно контролируют состояние и режим работы защищаемого участка цепи и реагируют на возникновение коротких замыканий и нарушения нормального режима работы. Выполняются обычно с помощью реле тока, напряжения, мощности и др.

Измерительные органы

Измерительные органы определяют место и характер повреждения и принимают решения о необходимости действия защиты. Измерительные органы также выполняются с помощью реле тока, напряжения, мощности и др. Функции пускового и измерительного органа могут быть объединены в одном органе.

Логическая часть

Логическая часть — это схема, которая запускается пусковыми органами и, анализируя действия измерительных органов, производит предусмотренные действия (отключение выключателей, запуск других устройств, подача сигналов и пр.). Логическая часть состоит, в основном, из элементов времени (таймеров), логических элементов, промежуточных и указательных реле, дискретных входов и аналоговых выходов микропроцессорных устройств защиты.

Пример логической части релейной защиты

Катушка реле тока K1

(контакты А1 и А2) включена последовательно со вторичной обмоткой трансформатора токаТА . При коротком замыкании, на участке цепи, в котором установлен трансформатор тока, возрастает сила тока, и пропорционально ей возрастает сила тока во вторичной цепи трансформатора тока. При достижении силой тока значения уставки релеK1 , оно сработает и замкнёт рабочие контакты (11 и 12). Цепь между шинами+EC и-EC замкнётся, и запитает сигнальную лампуHLW .

Данная схема приведена как простой пример. В эксплуатации используются более сложные логические схемы.
