Переменный ток и его получение

Почему переменный ток используется чаще постоянного

Ученые доказали недавно: передавать постоянный ток выгоднее. Снижаются потери излучения линии. Никола Тесла перевернул ход развития истории, правда восторжествовала.

Никола Тесла: вопросы безопасности и эффективности

Никола Тесла посетил конкурирующую с эдисоновской компанию, продвигая новое явление. Увлекся, часто ставил эксперименты на себе. В противовес сэру Хемфри Дэви, который укоротил жизнь, вдыхая различные газы, Тесла добился немалого успеха: покорил рубеж 86 лет. Ученый обнаружил: изменение направления течения тока со скоростью выше 700 раз в секунду делает процесс безопасным для человека.

Во время лекций Тесла брал руками лампочку с платиновой нитью накала, демонстрировал свечение прибора, пропуская через собственное тело токи высокой частоты. Утверждал: явление безвредно, даже приносит пользу здоровью. Ток, протекая по поверхности кожи, одновременно очищает. Тесла говорил, экспериментаторы прежних дней (смотрите выше) пропускали удивительные явления по указанным причинам:

Несовершенные генераторы механического типа. Вращающееся поле использовалось в прямом смысле: при помощи двигателя раскручивался ротор. Подобный принцип бессилен выдать токи высокой частоты. Сегодня проблематично, невзирая на нынешний уровень развития технологии.
В простейшем случае применялись ручные размыкатели. Вовсе нечего говорить о высоких частотах.

Сам Тесла использовал явление заряда и разряда конденсатора. Подразумеваем RC-цепочку. Будучи заряжен до определённого уровня, конденсатор начинает разряжаться через сопротивление. Параметров элементов определяют скорость процесса, протекающего согласно экспоненциальному закону. Тесла лишен возможности использовать методы управления контуров полупроводниковыми ключами. Термионные диоды были известны. Рискнем предположить, Тесла мог использовать изделия, имитируя стабилитроны, оперируя с обратимым пробоем.

Через эфир

Поныне безуспешно ведутся споры, касаемо первооткрывателя радио. Прохождение волны через эфир обнаружил Герц, описав законы движения, показав, сродство оптическим. Сегодня известно: переменное поле бороздит пространстве. Явление Попов (1895 год) использовал, передавая первое Земное сообщение «Генрих Герц».

Видим, ученые мужи дружны между собой. Сколько уважения демонстрирует первое сообщение. Дата остается спорной, каждое государство первенство хочет присвоить безраздельно. Переменный ток создает поле, распространяющееся через эфир.

Сегодня общеизвестны диапазоны вещания, окна, стены атмосферы, различных сред (вода, газы)

Важное место отводится частоте. Установлено, каждый сигнал можно представить суммой элементарных колебаний-синусоид (согласно теоремам Фурье)

Спектральный анализ оперирует простейшими гармониками. Суммарный эффект рассматривается, как равнодействующая элементарных составляющих. Произвольный сигнал раскладывается преобразованием Фурье.

Окна атмосферы определяются аналогичным образом. Увидим частоты, проходящие сквозь толщу хорошо и плохо. Не всегда последнее оказывается негативным эффектом. Микроволновые печи используют частоты 2,4 ГГц, ударно поглощаемые парами воды. Для связи волны бесполезны, зато хороши кулинарными способностями!

Новичков тревожит вопрос распространения волны через эфир. Обсудим подробнее неразрешенную поныне учеными загадку.

Диполь антенна Герца

Обозначение тока и применение его в быту

Постоянный ток обозначается DC. На английском языке пишется как Direct Current. Он в процессе работы со временем не меняет своих свойств и направления. Частота постоянного тока равна нулю. Обозначают его на чертежах и оборудовании прямой короткой горизонтальной черточкой или двумя параллельными черточками, одна из которых пунктирная.

Используется постоянный ток в привычных нам аккумуляторах и батарейках, используемых в огромном числе различного типа устройств, таких как:

счетные машинки;
детские игрушки;
слуховые аппараты;
прочие механизмы.

Все ежедневно пользуются мобильным телефоном. Зарядка его происходит через блок питания, компактный преобразователь DC/AC, включаемый в бытовую розетку.

Электрические приборы потребляют переменный однофазный ток. Электроприборы заработают только с подключением трансформатора и выпрямителя тока. Многие производители устанавливают преобразователь DC/AC непосредственно в сам агрегат. Это намного упрощает эксплуатацию электрооборудования.

Сложение и вычитание синусоид

В электроустановках, в которых действует несколько э. д. с., они в зависимости от способа соединения могут либо складываться, либо вычитаться. Это же относится к токам в местах разветвлений.

В цепях постоянного тока сложение и вычитание производят алгебраически. Это значит, что если одна э. д. с. равна 5 В, а другая 18 В, то их сумма составляет 5 + 18 = 23 В, а разность 5 – 18 = –13 В. Знак минус указывает на изменение направления тока на обратное по сравнению с тем, которое было бы только от одной э. д. с. 5 В.

В цепях переменного тока сложение и вычитание производятся более сложно.

Чтобы сложить две синусоиды e1 и e2 нужно: а) пересечь их в нескольких местах вертикалями 0, 1, 2, 3, 4, 5 … и так далее, на которых синусоиды отсекут мгновенные значения э. д. с. (рисунок 11, а); б) попарно алгебраически сложить мгновенные значения и полученные суммы, представляющие собой мгновенные значения суммарной э. д. с., отложить на тех же вертикалях (рисунок 11,б); в) соединить плавной кривой вершины суммарных мгновенных значений, получив, таким образом, суммарную синусоиду из другой, например e1 + e2.

Рисунок 11. Сложение и вычитание синусоид

Чтобы вычесть одну синусоиду из другой, например e1 из e2 (рисунок 11, а), нужно вычитаемой синусоиде дать обратный знак, то есть попросту начертить ее зеркальное изображение –e1 (рисунок 11, в). Затем синусоиды e2 и –e1 складывают (рисунок 11, г), как описано выше. Одним словом, вычитание синусоид основывается на известном правиле, которое гласит, что вычесть – все равно, что прибавить то же самое с обратным знаком.

Как строят синусоиды?

Как строят синусоиды показывает рисунок 3. По горизонтальной оси откладывают либо время, возрастающее слева направо, либо углы поворота обмотки (магнита), которые отсчитывают от некоторого положения, принятого за начальное. По вертикальной оси откладывают значения э. д. с., тока или другой периодической величины, пропорциональные синусам углов поворота. Углы могут измеряться в градусах или радианах. На рисунке 3 время дано в долях периода: Т/4, Т/2, ¾ Т, Т; показаны также углы поворота: 0, 30, 60, 90, …, 360°. Надо иметь ввиду, что в двухполюсных генераторах период соответствует полному обороту, то есть совершается на 360°, или 2π радиан, то есть для того, чтобы один из проводников обмотки, выйдя из под северного (южного) полюса, возвратился к нему же, он должен повернуться на 360°. Поэтому на рисунке 3, который построен для двухполюсного генератора, период Т соответствует 360°, полупериод Т/2 180°, четверть периода Т/4 90° и так далее.

Рисунок 3. Техника построения синусоиды

В многополюсных генераторах электрические и геометрические градусы не совпадают, потому, что одноименные полюсы, например северные, расположены друг к другу ближе: в четырехполюсном генераторе на расстоянии 180°, в шестиполюсном – на расстоянии 120° и так далее. А так как независимо от числа полюсов все генераторы дают ток одной и той же промышленной частоты, то есть имеют одинаковые периоды, роторы генераторов должны совершать за одно и тоже время разные пути: оборот, половину оборота, треть оборота и так далее. Поэтому роторы генераторов имеют разные частоты вращения, то есть вращаются с разными частотами вращения (скоростями): самые быстроходные – двухполюсные (3000 об/мин), четырехполюсные делают 1500 об/мин, шестиполюсные 1000 об/мин и так далее.

Отметим одно исключительно важное обстоятельство: синусоида является периодической кривой, то есть не имеет ни конца, ни начала, и потому вовсе не обязательно рисовать ее, начиная с 0°. С равным успехом можно начинать и с 30, 47, 122 (-60°) и так далее

Но так как в этих случаях отсчет начнется позже или раньше, то заканчивать его нужно на столько же позже или раньше.

Переменный электрический ток

Переменный ток – или AC (Alternating Current). Обозначение (

Электрический ток называется переменным, если он в течение времени меняет свое направление и непрерывно изменяется по величине.

Переменный ток, который используется для подключения бытовых или производственных электрических приборов, изменяется по синусоидальному закону:

i = Imsin(2πft)

График переменного тока

i – мгновенное значение тока
Im – амплитудное или наибольшее значение тока
f – значение частоты переменного тока
t – время

Широко используется переменный ток благодаря тому, что электроэнергия переменного тока технически просто и экономно может быть преобразована из энергии более низкого напряжения в энергию более высокого напряжения и наоборот. Это свойство переменного тока позволяет передавать электроэнергию по проводам на большие расстояния.

Период переменного тока

Промышленный переменный электрический ток получают при помощи электрических генераторов, принцип работы которых основан на законе электромагнитной индукции. Вращение генератора осуществляется механическим двигателем, использующим тепловую, гидравлическую или атомную энергию.

Переменный однофазный электрический ток имеет следующие основные характеристики:

f – частота переменного тока определяет количество циклов или периодов в единицу времени. За единицу измерения частоты переменного тока принят Герц ( Гц ):

1гц = 10 3 кгц = 10 6 мгц

Τ – период – время одного полного изменения переменной величины.

Если в 1 секунду происходит 1 период Τ , то частота f = 1 Гц ( Герц ).

1c = 10 3 мс = 10 6 мкс = 10 12 нс

В Российской Федерации период Τ переменного тока принят равным 0,02 секунды,следовательно по формуле f = 1/Τ можно определить частоту переменного тока:

ω – угловая скорость

Помимо частоты f при изучении цепей переменного тока вводится понятие угловой скорости ω. Угловая скорость ω связана с частотой f следующим соотношением:

При частоте 50 Гц угловая скорость равна 314 рад/с ( 2 × 3,14 × 50 = 314 ).

Мгновенное значение ( i,u,e,p ) – значение величины в данный момент, мгновенное.

Максимальное или амплитудное значение ( Im,Um,Em,Pm ).

Эффективное значение тока – это величина переменного тока, равная такому току, который на сопротивлении R , создаёт тепловыделение равное данному переменному току, за тоже время t ( I,U,E,P ).

Получение синусоидальной кривой

В системе декартовых прямоугольных координат совмещены тригонометрический круг и кривая, отражающая изменение величины тригонометрической функции sinβ от величины угла β между осью 0х и радиусом-вектором r . Радиус-вектор r вращается против часовой стрелки. Повернем радиус-вектор на угол β и от конца вектора r проведем пунктиром прямую, параллельную оси 0х . От окружности (точка а ) по оси 0х отложим в масштабе отрезок. Из конца отрезка построим перпендикуляр до пересечения с пунктирной прямой. Получим точку с в пересечении перпендикуляра и пунктирной прямой.

Синусоида переменного тока

Аналогичное построение проведем, увеличивая угол β , пока радиус-вектор повернется на угол β = 360° , и получим точки аналогично точке с . Соединим точки плавной кривой, которая и будет отражать синусоидальный закон изменения величины переменного тока.

Понятие о фазе

Если две переменные величины одновременно проходят свои нулевые и максимальные значения, то они совпадают по фазе.

Если две переменные величины не одновременно проходят свои нулевые и максимальные значения, то они не совпадают по фазе.

Электрические токи в природе

Молния

Атмосферное электричество — электричество, которое содержится в воздухе. Впервые показал присутствие электричества в воздухе и объяснил причину грома и молнии Бенджамин Франклин.

В дальнейшем было установлено, что электричество накапливается в сгущении паров в верхних слоях атмосферы, и указаны следующие законы, которым следует атмосферное электричество:

при ясном небе, так же как и при облачном, электричество атмосферы всегда положительное, если на некотором расстоянии от места наблюдения не идёт дождь, град или снег;
напряжение электричества облаков становится достаточно сильным для выделения его из окружающей среды лишь тогда, когда облачные пары сгущаются в дождевые капли, доказательством чего может служить то, что разрядов молний не бывает без дождя, снега или града в месте наблюдения, исключая возвратный удар молнии;
атмосферное электричество увеличивается по мере возрастания влажности и достигает максимума при падении дождя, града и снега;
место, где идёт дождь, является резервуаром положительного электричества, окружённым поясом отрицательного, который, в свою очередь, заключён в пояс положительного. На границах этих поясов напряжение равно нулю.

Движение ионов под действием сил электрического поля формирует в атмосфере вертикальный ток проводимости со средней плотностью, равной около (2÷3)·10−12 А/м².

Полный ток, текущий на всю поверхность Земли, при этом составляет приблизительно 1800 А.

Молния является естественным искровым электрическим разрядом. Была установлена электрическая природа полярных сияний. Огни святого Эльма — естественный коронный электрический разряд.

Биотоки — движение ионов и электронов играет весьма существенную роль во всех жизненных процессах. Создаваемый при этом биопотенциал существует как на внутриклеточном уровне, так и у отдельных частей тела и органов. Передача нервных импульсов происходит при помощи электрохимических сигналов. Некоторые животные (электрические скаты, электрический угорь) способны накапливать потенциал в несколько сот вольт и используют это для самозащиты.

Вибратор Герца, эфир, электромагнитная волна

Еще одним сторонником, причем сам того не подозревая, стал Генрих Рудольф Герц. В 28 лет, став профессором физики, он начал проводить опыты по передаче радиоволн на расстоянии. В его распоряжении были лишь примитивные элементы оборудования: гальванические элементы, катушки, электроды с латунными шариками и всевозможные пластины и сферы из цинка, выполнявшие роль конденсатора.

Подключив пластины параллельно катушке, он получил колебательный контур, в котором длина волны менялась за счет перемещения пластин вдоль катушки или изменения расстояния между пластинами. Этот контур подключался к источнику питания. Другая катушка располагалась в непосредственной близости от первой. Таким образом, получился повышающий трансформатор, увеличивавший выходящее напряжение.

Концы второй катушки он подсоединял к двум электродам с шариками на концах. Высокое напряжение, получаемое в результате трансформации, подавалось на шарики, и между ними происходил разряд в виде большого искрового разряда. Так был построен передатчик радиоволн.

На расстоянии нескольких метров он установил приемник в виде разомкнутого кольца или рамки. На их концах также были закреплены шарики. Прием проверялся разрядом между шарами, что доказывало возможность передачи сигнала на расстояние по воздуху. Свое устройство он назвал вибратор Герца. С тех пор 1888 год стал считаться годом открытия электромагнитных волн.

Генрих также предполагал существование эфира, с помощью которого осуществлялась передача, однако позднее Хендрик Лоренц доказал несостоятельность такой гипотезы. Тем не менее разработки резонансного контура, доказательства существования электромагнитных волн и другие исследования прочно обосновались в современной радиотехнике. Также в его честь была названа единица, измеряющая частоту.

Получение переменного тока

Переменный ток может быть получен в простейшем генераторе с обмоткой из одного витка и с одним двухполюсным магнитом.

В реальных генераторах обмотка, конечно, имеет не один, а много витков. Магнитное поле создается, как правило, не магнитом, а электромагнитом. Число его полюсов может быть больше двух. Кроме того, в одних исполнениях генераторов магнит 1 неподвижен, а обмотка 2 вращается (рисунок 1, а), в других – обмотка 2 неподвижна, магнит 1 вращается (рисунок 1, б), что для конструирования и обслуживания весьма существенно, но принципиально совершенно безразлично. Почему? Потому, что для генерирования переменной электродвижущей силы (э. д

с.) важно лишь, чтобы витки обмотки пересекались магнитными силовыми линиями, а это в равной степени достигается как в том, так и в другом случае

Рисунок 1. Принцип получения переменного тока в генераторах

При вращении обмотки (магнита) она (он) последовательно во времени занимает различные положения относительно магнитного поля (обмотки). Сначала обмотка, плоскость которой перпендикулярна магнитному полю, находится на нейтрали, то есть между полюсами, как показано на рисунке 2, а. При этом проводники как бы скользят вдоль силовых линий и э. д. с. в них не возникает. Затем один проводник (его торец красный) приближается к северному полюсу N, а другой (зачерненный) к южному S (рисунок 2, б) и, наконец, они проходят под полюсами (рисунок 2, в). В этом положении проводники движутся перпендикулярно силовым линиям: э. д. с. достигает своего наибольшего значения. В проводниках, находящихся под разными полюсами, э. д. с. направлены различно: в одном из них – за плоскость чертежа, в другом – на нас. Но проводники, образующие виток, соединены друг с другом таким образом, что их э. д. с. складываются.

Рисунок 2. Изменение э. д. с. в течение одного периода

Далее проводники удаляются от полюсов (рисунок 2, г) и снова достигают нейтрали (рисунок 2, д): э. д. с. равна нулю.

Продолжая движение, проводник, который ранее проходил под северным полюсом, приближается к южному (рисунок 2, е); проводник, который был под южным полюсом, приближается к северному: направление э. д. с. меняется на обратное. Под полюсами (рисунок 2, ж) э. д. с. снова достигает наибольшего значения, но она отрицательна.

Наконец проводники удаляются от полюсов (рисунок 2, з) и опять выходят на нейтраль (рисунок 2, и): э. д. с. равна нулю. Далее при каждом обороте все периодически повторяется в той же последовательности.

Видео 1. Получение переменного электрического тока

Как образуется переменный ток

Начало переменному току положил Майкл Фарадей, читатели подробнее узнают ниже по тексту. Показано: электрическое и магнитное поля связаны. Ток становится следствием взаимодействия. Современные генераторы работают за счет изменения величины магнитного потока через площадь, охватываемую контуром медной проволоки. Проводник может быть любым. Медь выбрана из критериев максимальной пригодности при минимальной стоимости.

Статический заряд преимущественно образуется трением (не единственный путь), переменный ток возникает в результате незаметных глазу процессов. Величина пропорциональна скорости изменения магнитного потока через площадь, охваченную контуром.

Постоянный ток, его происхождение и применение

С источниками постоянного тока мы сталкиваемся ежесекундно. Когда вы читаете эту статью с экрана своего монитора, в том, что вы различаете буквы, есть заслуга постоянного тока. Именно от источников постоянного тока запитан компьютер и все его микросхемы. Именно перепадами между уровнями сигнала, соответствующим нулю и единице, мы обязаны существованию цифровой вселенной. Постоянный ток протекает в фонарике и мобильном телефоне, в автомобиле и множестве других устройств бытового и специального назначения, где есть хоть один транзистор или диод.

Вместе с тем, способы получения и применение постоянного тока были известны еще во времена Древнего Мира. Археологами, производящими раскопки в долине Евфрата, были найдены странные керамические сосуды в жилище некоторых ювелиров. Сосуды имели устройство, схожее с гальванической батареей и соединялись между собой медной проволокой. Каково же было удивление археологов, когда они ради эксперимента заполнили один из сосудов кислотой и получили на его полюсах потенциал, равный полутора вольтам! Оказалось, что блоки батарей древние ювелиры применяли для гальванического покрытия ювелирных изделий различными металлами, что и подтвердили готовые образцы изделий, которые часто попадались ученым ранее.

Есть гипотезы, говорящие в пользу того, что при строительстве пирамид в Египте использовали электричество для освещения залов и коридоров в тех местах, где наносили росписи барельефы. Ученые спорят до сих пор по этому поводу, так как есть предположение о том, что свет подавали при помощи системы зеркал с поверхности. Как бы то ни было, но следов копоти на стенах древних залов с росписями не обнаружено и это факт, который остается необъяснимым до сих пор. Ясно одно, что шумеры умели пользоваться электричеством, а жили они раньше египетской цивилизации.

В современном понимании постоянный ток возникает в замкнутой цепи, состоящей из источника постоянного тока, например, аккумуляторной или химической батареи, проводников и нагрузки. В качестве нагрузки может выступать материал с электрическим сопротивлением, гораздо большим, нежели сопротивление проводников, замыкающих электрическую цепь. Это может быть лампочка с вольфрамовой спиралью или реостат из нихромовой проволоки или любая другая нагрузка, сопротивление которой имеет значение, отличное от нуля.

Получают постоянный ток различными способами. Самый древний из них – химический, основанный на возникновении разницы потенциалов между проводниками из разных материалов, помещенных в кислотную или щелочную среду. Химические батареи и аккумуляторы используются людьми не одно тысячелетие и сегодня они в ходу, только в очень усовершенствованном виде по сравнению со своими древними предками. Более современные источники постоянного тока – фотоэлементы, позволяющие получать разницу потенциалов при облучении их Солнцем и генераторы постоянного тока, которые приводят в действие при помощи механической энергии, прилагаемой снаружи. Сегодня генераторы постоянного тока наиболее распространены в ветроустановках с преобразователем напряжения.

Постоянный ток движет поезда на железной дороге. Электрифицированные участки сегодня составляют значительную величину по протяженности в нашей стране. Постоянный ток применяют и для передачи на большие расстояния значительных мощностей электрической энергии при сверхвысоких потенциалах.

При всей широте применения постоянного тока имеются значительные ограничения, которые препятствуют использованию его в повседневной деятельности для питания бытовых приборов и промышленных установок. Связано это с большими потерями на омическое сопротивление в проводниках, что сказывается самым негативным образом на работе осветительного и прочего оборудования. Для того чтобы снизить потери, необходимо применять проводники большего сечения, причем, альтернативы меди здесь практически нет. А медные провода весьма дороги.

Это препятствие заставило ученых искать иные способы получения и передачи электроэнергии на любые расстояния практически без потерь. Ныне в этой области человеческой деятельности главную роль играет переменный ток.

Вибратор Герца, эфир, электромагнитная волна

Взаимосвязь электрического, магнитного полей впервые продемонстрировал в 1821 году Майкл Фарадей. Чуть позднее показали: конденсатор пригоден для создания колебаний. Нельзя сказать, чтобы связь двух событий немедленно осознали. Феликс Савари разряжал лейденскую банку через дроссель, сердечником которому служила стальная игла.

Неизвестно доподлинно, чего добивался астроном, результат оказался любопытным. Иногда игла оказывалась намагниченной в одном направлении, иногда – противоположном. Ток генератора одного знака. Ученый правильно сделал вывод: затухающий колебательный процесс. Толком не зная индуктивных, емкостных реактивных сопротивлений.

Теорию процесс подвели позже. Опыты повторены Джозефом Генри, Вильямом Томпсоном, определившим резонансную частоту: где процесс продолжался максимальный период времени. Явление позволило количественно описать зависимости характеристик цепи от элементов составляющих (индуктивность и емкость)

В 1861 году Максвелл вывел знаменитые уравнения, одно следствие особенно важно: «Переменное электрическое поле порождает магнитное и наоборот»

Возникает волна, векторы индукции взаимно перпендикулярны. Пространственно повторяют форму породившего процесса. Волна бороздит эфир. Явление использовал Генрих Герц, развернув обкладки конденсатора в пространстве, плоскости стали излучателями. Попов догадался закладывать информацию в электромагнитную волну (модулировать), что используется сегодня повсеместно. Причем в эфире и внутри полупроводниковой техники.

Преобразователь постоянного напряжения 12В в переменное 220В

Попробую с вами поделиться очередной поделкой. Оригинальностью она как то не блещет, но тем не менее кто то сделает для себя определенные выводы, а кто то укажет мне на мои ошибки. Тема такая, простейший преобразователь постоянного напряжения 12В в переменное 220В, должен зажечь хотя бы светодиодную лампу. В интернете великое множество преобразователей, на любой вкус. Есть и на реле, без транзисторов.

И на транзисторах с трансформатором и дросселем из компьютерного блока питания

И на микросхеме

и. т. д., перечислять думаю не стоит, я пошел своим путем, но по проторенной тропинке. За основу взял симметричный мультивибратор. Мультивибратор является, чуть ли не самым популярным устройством у радиолюбителей, очень простая и полезная штука, которая не требует отладки.

Немного поколдовав с монтажной панелькой я решил раскачивать одно плечо высокой частотой, заменив некоторые детали.

Монтаж делал навесным, деталей мало, тратить время на изготовление платы не стал, (пушистость) монтажа придавил скобами закрепив на панели.

Мосфет прикрутил на толстую металлическую пластину — радиатор.

Импровизированный монтаж решил собрать на скрутки, мало ли что сгорит, легче менять

В итоге получилось то, что вы видите, зачем воткнул вольтметр-амперметр? Наверное был лишний. Достаточно было одного раза посмотреть , сколько он берет ампер. Теперь из песни слов не выкинешь, будет декором-)

Попробовав высокочастотный трансформатор, он меня не впечатлил, заменил его не железный, на вид мощный. Пока нет нагрузки он сильно свистит. Но трудится исправно. Хотел замерить выходное напряжение и был наказан. Высокая частота убила тестер, а при неловком движении возле выхода трансформатора получил не забываемое впечатление высокого напряжения. Нужно всегда быть осторожным.

Задача выполнена, лампа горит как от сети 220В

На этом можно было бы и закончить, но тут вспомнил о критиках.Могут написать: да это только ленивый не делал, да кому это надо, да мощи этого преобразователя хватит осветить только палатку да уличный туалет. Зачем возился и тратил свое, а теперь и наше время. Полностью с вами согласен. Упрощаю ранее поставленную задачу.

У каждого когда нибудь но сгорала светодиодная лампа и практически всегда ее выбрасывали. А ведь можно ей дать второй шанс послужить верой и правдой. Обычно в лампах выгорает электроника, а светодиоды остаются целыми, (конечно и они могут подвести, но и них тоже можно перепаять).

Для этого много не надо: Молоток – это если стеклянная колба не снимается, или предательски треснула. Аккумулятор 12В с ограничительным резистором (желательное напряжение 10 вольт в моем случае), или литий ионный аккумулятор 4.2 вольта с китайским повышающим модулем.

Накинул провода на аккумулятор 12В с ограничительным резистором

И стало светло. Этот вариант подойдет для освещения той самой палатки, о которой писалось выше, сарайчика ну мало ли где не нужна мобильность.

Или облегченный вариант, как бы фонарик с которым свободно можно перемещаться ночью. В лампе находятся очень яркие светодиоды. Опять-таки, емкость ограничивает время.

Сложение и вычитание синусоид

В цепях переменного тока сложение и вычитание производятся более сложно.

Чтобы сложить две синусоиды e₁ и e₂ нужно: а) пересечь их в нескольких местах вертикалями 0, 1, 2, 3, 4, 5 … и так далее, на которых синусоиды отсекут мгновенные значения э. д. с. (рисунок 11, а); б) попарно алгебраически сложить мгновенные значения и полученные суммы, представляющие собой мгновенные значения суммарной э. д. с., отложить на тех же вертикалях (рисунок 11,б); в) соединить плавной кривой вершины суммарных мгновенных значений, получив, таким образом, суммарную синусоиду из другой, например e₁ + e₂.

Рисунок 11. Сложение и вычитание синусоид

Чтобы вычесть одну синусоиду из другой, например e₁ из e₂ (рисунок 11, а), нужно вычитаемой синусоиде дать обратный знак, то есть попросту начертить ее зеркальное изображение –e₁ (рисунок 11, в). Затем синусоиды e₂ и –e₁ складывают (рисунок 11, г), как описано выше. Одним словом, вычитание синусоид основывается на известном правиле, которое гласит, что вычесть – все равно, что прибавить то же самое с обратным знаком.

Где используется переменный ток

Переменный ток лежит в основе принципа действия большинства известных сегодня приборов. Проще сказать, где применяется постоянный, читатели сделают выводы:

Постоянный ток применяется в аккумуляторах. Переменный порождает движение – не может храниться современными устройствами. Потом в приборе электричество преобразуется в нужную форму.
КПД коллекторных двигателей постоянного тока выше. По этой причине выгодно применять указанные разновидности.
При помощи постоянного тока действуют магниты. К примеру, домофонов.
Постоянное напряжение применяется электроникой. Потребляемый ток варьируется в некоторых пределах. В промышленности носит название постоянного.
Постоянное напряжение применяется кинескопами для создания потенциала, увеличения эмиссии катода. Случаи назовем аналогами блоков питания полупроводниковой техники, хотя иногда различие значительно.

В остальных случаях переменный ток выказывает весомое преимущество. Трансформаторы – неотъемлемая составляющая техники. Даже в сварке далеко не всегда господствует постоянный ток, но в любом современном оборудовании этого типа имеется инвертор. Так гораздо проще и удобнее получить достойные технические характеристики.

Хотя исторически первыми получены были статические заряды. Вспомним шерсть и янтарь, с которыми работал Фалес Милетский.

Способы получения

Сегодня насчитывается довольно большое количество методов получения переменного тока. Поэтому в рамках статьи мы рассмотрим наиболее интересные с практической точки зрения.

Рамка с магнитами

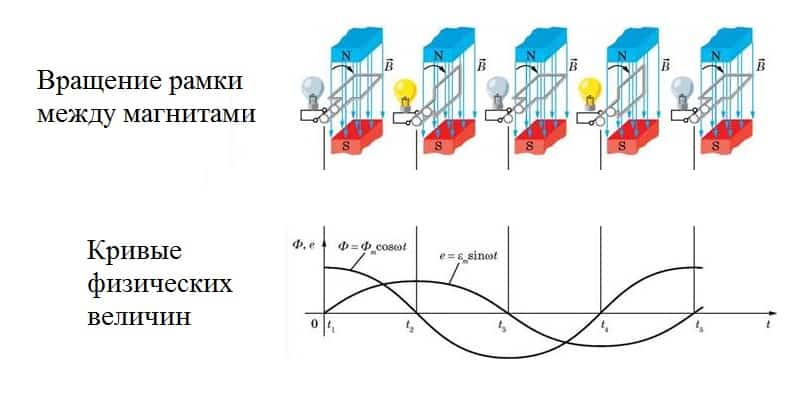

Для этого вам понадобится рамка из любого металла, концы которой позволяют организовать вращение. С противоположных концов по отношению к рамке устанавливаются два магнита, направленные противоположными полюсами. Следует заметить, что величина переменного тока будет зависеть от сопротивления проводов, поэтому лучше брать изделие большого сечения и с высокой удельной проводимостью. При вращении контура в его электрической сети будет наводится ЭДС, которая и приведет к протеканию переменного тока.

Рис. 1. Рамкой и магнитами

Как видите на рисунке выше, при равномерном максимальном удалении сторон металлического кольца от полюсов магнита величина электродвижущей силы равна нулю, магнитные линии не пересекают проводник. Синусоида напряжения и тока берут начало из нулевой отметки. Затем происходит движение рамки и ЭДС изменяется до тех пор, пока не достигнет своего максимума при оптимальном приближении сторон к магнитам. По мере дальнейшего вращения рамки ее стороны снова будут удаляться от магнитов и переменная ЭДС снова снизится до нуля.

При перемене положения меняется и направление протекания переменного тока, что на графике отображается в виде перехода кривой в отрицательную плоскость графика. Разумеется, для промышленных генераторов такая схема не подходит, поэтому в них используется усовершенствованный принцип.

Асинхронный и синхронный генератор

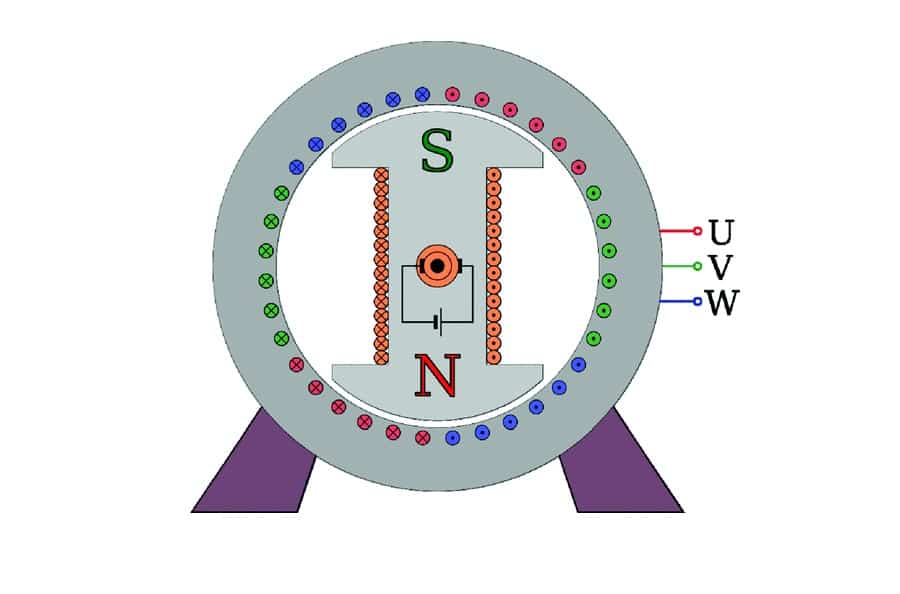

Асинхронная электрическая машина по своей конструкции схожа с устройством трансформатора. Ее используют для генерации и передачи электроэнергии переменного тока в трехфазных сетях. Как правило, электрическая машина может использоваться и как трехфазный двигатель, и как генератор, многие из них являются обратимыми.

По своему устройству она напоминает рамку, но в трехфазном исполнении – для каждой из фаз в статоре помещается своя катушка, заменяющая один виток кольца. Все обмотки фаз смещены друг относительно друга на 120° в геометрической плоскости.

Рис. 2. Устройство асинхронного генератора

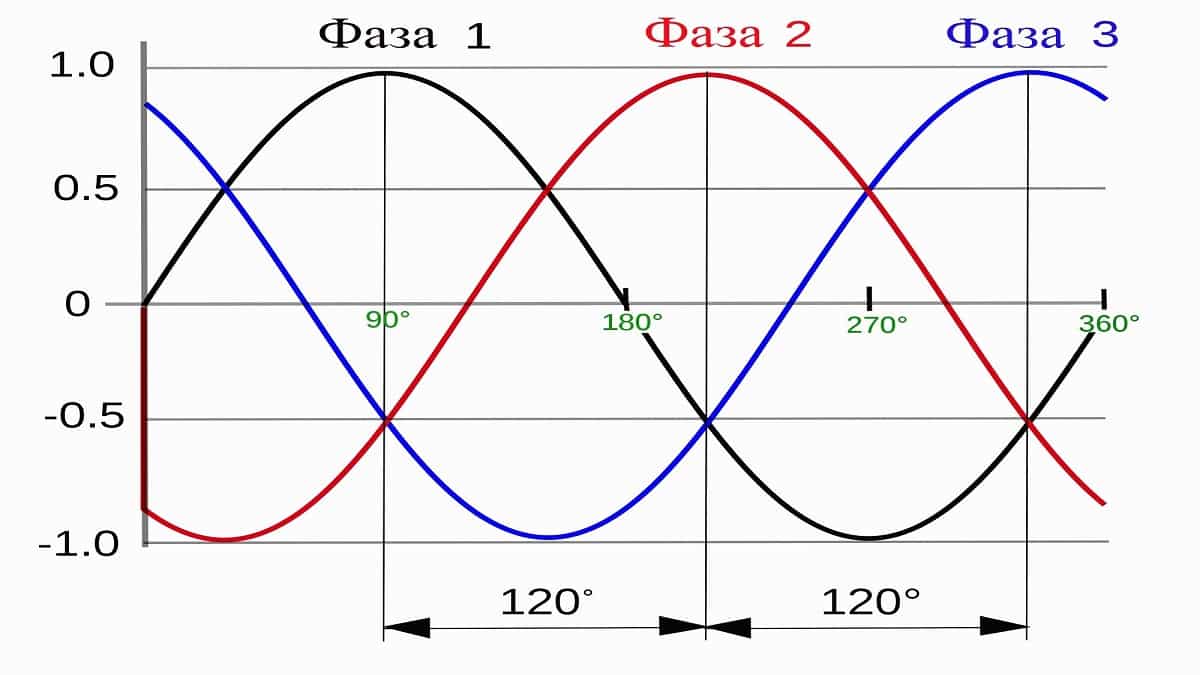

Благодаря физическому смещению обмоток, переменный ток наводится в них с тем запозданием, по отношению к предыдущей фазе, которое требует ротору для преодоления соответствующего расстояния. За счет чего напряжение и ток в каждой из фаз получаются смещенными друг относительно друга. Частота вращения определяет скорость пересечения синусоидой оси абсцисс за единицу времен. В отечественных сетях промышленная частота переменного тока составляет 50Гц.

Рис. 3. Напряжение в трехфазной сети

Однако, как генераторы переменного тока, асинхронные машины имеют ряд недостатков:

большие пусковые токи;
отставание электродвижущей силы от магнитного поля, которое ее индуцирует;
меньшая степень контроля за системой.

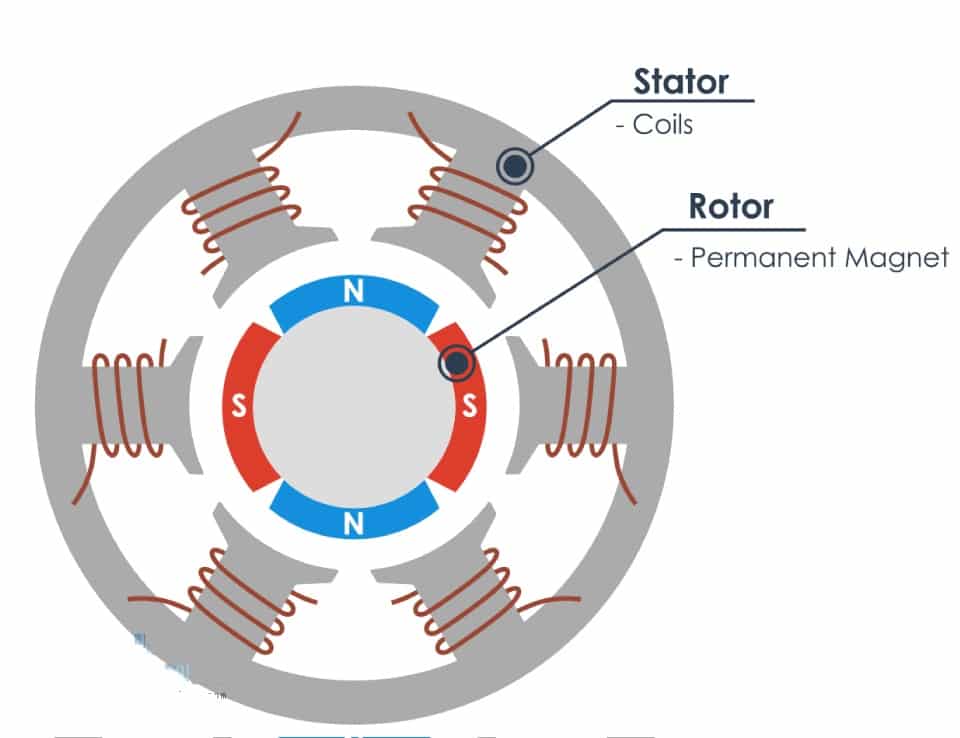

Поэтому сейчас довольно часто применяется схема генератора синхронного типа. Конструктивно он схож с предыдущей моделью, с тем отличием, что он имеет дополнительную катушку, подключаемую через скользящий контакт. Она в значительной мере снижает пусковые токи и облегчает работу.

Рис. 4. Схема синхронного генератора

Выводы

Из рассмотренных выше методов видно, что в земле присутствует как огромные запасы статического электричества, так и большой потенциал других видов энергии, которую можно поставить на службу человеку. Для этого нет нужды сжигать топливо, однако не один из способов не дает возможности запитать мощный прибор.

Поэтому куда выгоднее в качестве альтернативных источников получения электричества использовать те же солнечные батареи или ветрогенераторы. Дальнейшее изучение методов генерации электричества из земли может принести более продуктивные результаты, но сегодня мы можем довольствоваться лишь энергией ради эксперимента.
