Заземление в частном доме

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

  1. Штырь обрабатывается антикоррозийным средством.
  2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
  3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
  4. Наверх штыря надевается плоская площадка.
  5. Выкапывается углубление в грунте.
  6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
  7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

  • от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
  • от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
  • с выступом на 1/3 во влажных почвах.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

  • применять металл с корродированием – существуют риски коротких замыканий;
  • использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
  • прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
  • использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
  • объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
  • ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Подробные рекомендации указаны в Правилах устройства электроустановок.

Использование фундамента

При создании контура необходимо знать, как происходит соединение железобетонных элементов здания. Например, фундамент чаще всего соединяется с остальными элементами путем сваривания арматуры. Если фундамент выполнен из свай, соединение арматуры фундаментных блоков с ними или свай с ростверком можно осуществить при помощи электросварки

Стоит обратить внимание на то, что такой способ не подходит для соединения каркасов из металла и пространственных колонн. Их соединение выполняют при помощи точечной сварки


В качестве заземлителя не всегда можно использовать фундамент из железобетона. Применять такой контур можно лишь в случаях, когда влажность почвы не ниже 3 %. При меньшей влажности сопротивление фундамента будет слишком высоким, что не позволит применить его для устройства контура.

Фундамент подходит в качестве заземляющего контура, если находится в слабоагрессивной среде. Например, к такому воздействию относится наличие грунтовых вод с низкой жесткостью. Хорошо подходят фундаменты, не имеющие гидроизоляции, либо поверхность которых защищена битумом. При этом нельзя применять фундамент из железобетона, находящийся в непосредственном контакте с агрессивной средой. Такое воздействие приведет к коррозии его элементов. Существуют конструкции, в которые включена напрягаемая арматура, они также не подходят для создания естественного заземляющего контура.

При внимательном осмотре здания можно решить, подходит его фундамент или другие элементы для создания заземления или нет. Стоит отметить, что большинство бетонных конструкций таким требования отвечают, поэтому никакой необходимости создавать искусственное заземление не возникает. Благодаря этой особенности бетонных сооружений не придется производить большие затраты на провода. Все они будут находиться внутри здания, что позволит сэкономить на их длине, и это значительно снизит расходы на материалы.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

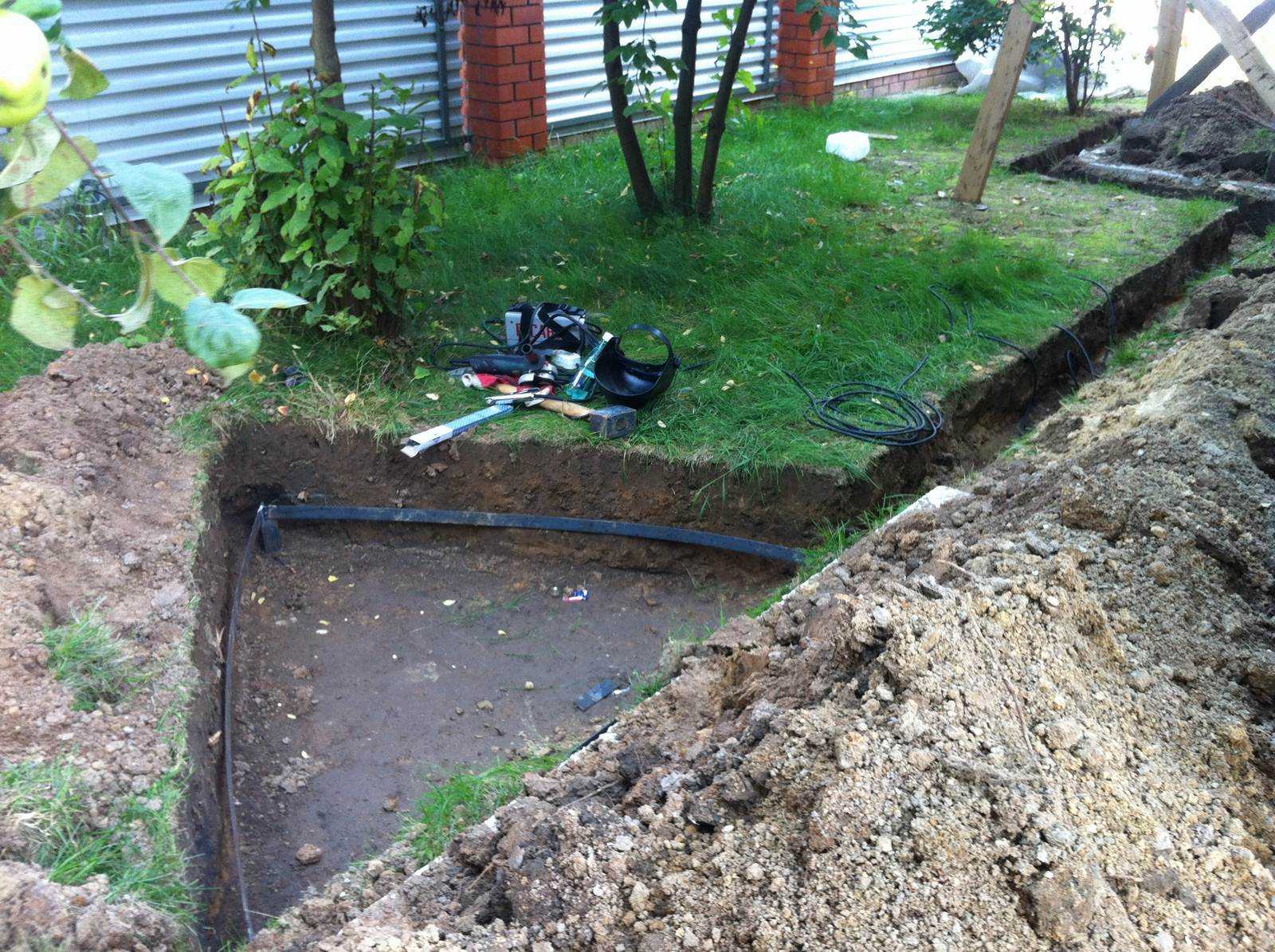

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм2 Толщина стенки, мм
Черная сталь Круглый:
— для вертикальных заземлителей 16
— для горизонтальных заземлителей 10
Прямоугольный 100 4
Угловой 100 4
Трубный 32 3,5
Оцинкованная сталь Круглый:
— для вертикальных заземлителей 12
— для горизонтальных заземлителей 10
Прямоугольный 75 3
Трубный 25 2
Медь Круглый 12
Прямоугольный 50 2
Трубный 20 2
Многопроволочный канат 1,8 (для каждой проволоки) 35

Итого, для сборки стандартной конструкции понадобится:

  • металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
  • металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
  • металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
  • болт M8 или M10;
  • медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

  • Пришедший с линии проводник PEN заводится на шину-расщепитель.
  • На эту же шину подключаем провод от контура заземления.
  • С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
  • С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Общие принципы

Надёжное заземление дома в сельской местности предполагает обустройство специального защитного контура, основу которого составляет заземлитель.

Последний представляет собой сборное сооружение, изготавливаемое из прутков арматуры, стальных труб небольшого диаметра или типовых металлических профилей.

После закапывания или забивания на глубину сварная конструкция обеспечивает надёжный контакт металлических частей с грунтом, достаточный для стекания тока в землю.

При наличии связки «контур заземления + УЗО» в случае прикосновения голыми руками к открытым токоведущим частям электропроводки или приборного кабеля автомат мгновенно обесточит цепь и снимет напряжение.

Правильное заземление в загородном частном доме с питающей сетью 220 В предполагает выполнение следующих операций:

  • на планке ГЗШ (главная заземляющая шина) во вводном щитке следует создать отдельную клемму PE, которая и будет использована для организации повторного заземления;
  • затем от этой клеммы медным проводом необходимо будет сделать отвод в сторону намеченного места расположения заземлителя;
  • после этого возле частного дома изготавливается сама заземляющая конструкция, требования к которой будут подробно рассмотрены далее.

Иллюстрацией всех перечисленных операций может служить рисунок контура.

Обратите внимание, что на рисунке указываются уже разделённые PE и N проводники

Особенности монтажа

Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует :

  • выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
  • определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
  • выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
  • рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
  • подобрать материалы для сборки конструкции.

Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.

На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.

Контур заземления в виде треугольника

Заземляющий контур должен быть расположен на глубине от 0,8 метра

Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять. Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность

Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.

Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской .

Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.

Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.

Монтаж тросового молниеотвода

Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.

Расположение тросового молниеотвода над коньком

Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.

Для использования в качестве молниеприемника тросовой системы нужен металлический неизолированный провод (проволока) диаметром не менее 6 мм.

Монтаж стержневого молниеотвода

Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.

В качестве опоры для стержневого молниеприемника можно использовать :

  • установленную на земле высокую мачту;
  • телевизионную антенну;
  • дерево, высота которого сравнима или превышает высоту дома;
  • станину для кровли.

Антенна в качестве опоры для молниеприемника

К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.

По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом .

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Основная система уравнивания потенциалов.

Построение основной системы уравнивания потенциалов – создание эквипотенциальной зоны в пределах электроустановки с целью обеспечения безопасности персонала и самой электроустановки при срабатывании системы молниезащиты, заносе потенциала и коротких замыканиях.

Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

1 ) нулевой защитный РЕ- или РЕN- проводник питающей линии в системе TN;

2 ) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;

3 ) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;

4)металлические трубы коммуникаций , входящих в здание…

5 ) металлические части каркаса здания;

6 ) металлические части централизованных систем вентиляции и кондиционирования….

7 ) заземляющее устройство системы молниезащиты 2-й и 3-й категории;

8 ) заземляющий проводник функционального ( рабочего ) заземления, если таковое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9 ) металлические оболочки телекоммуникационных кабелей.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов. (ПУЭ п. 1.7.82)

Несоединенный с ГЗШ элемент конструкции, инженерной системы, независимой системы рабочего заземления ( FE ) и тд. – грубейшее нарушение целостности основной системы уравнивания потенциалов. Появление разности потенциалов ( возможность искры ) – угроза жизни персонала и безопасности объекта.

Примечание: разрядник, указанный на рисунке – специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов. Например: серии «KFSU», «EXFS..» компании DEHN.

Система дополнительного уравнивания потенциалов

— должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток (ПУЭ п. 1.7.83).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
