Диод 1n4007: описание и применение, технические характеристики, аналоги

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1N400Х обозначения на корпусе говорят о следующем:

название серии от 1N-001 до самого мощного из линейки 1N-4007;
код завода-изготовителя электронного компонента;
дата выпуска детали с указанием месяца и года.

Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Характеристика

Знание его данных сможет помочь любому мастеру грамотнее и практичнее применять диод по его прямому назначению. Таким образом, диод IN 4007 обладает оптимальными параметрами:

Вес элемента — 0,35 грамма;
Температура пайки устройства — 250 градусов по Цельсию;
Допустимое обратное напряжение 1000 В;
Вместимость диода — 15 пФ;
Предельный долговременный прямой ток 1 А;
Диапазон температур (рабочих) -65…+175 °С;
Мощный элемент, который сможет выполнять работу с 220 В и с 380 В;
Наибольшее (прямое) напряжение 1,1 В;
Тип корпуса — DO -41.

Маркировка диода 1n4007:

AL– изготовитель
1N
400х – 1N400х, где х – 1,2,3,4,5,6,7
YYWW – YY – год выпуска, WW – неделя выпуска.

Вследствие всего, рассматривая эти данные, можно понять, что диоды выпускаются фактически для блоков питания. Зачастую эти детали можно повстречать в выпрямительной части схемы.

После разбора главных признаков этого диода, можно детально затронуть назначения данного элемента, чтобы юзер, ещё не знакомый с ним, сумел лучше понять, как использовать его в будущем.

Использование

Основная область распространения, в которой прилагаются указанные устройства (конструкции) — это, само собой разумеется, диодные мосты. Об этом было рассказано ещё в начале статьи. Кстати, в качестве другой сферы их использования, но уже менее востребованной, можно представить силовую электронику. В данной сфере деятельности они употребляются в качестве всевозможных аналоговых выпрямителей.

В случае введения таких диодов в обусловленное устройство, можно значительно усовершенствовать наличествующие свойства. Вдобавок диоды IN4007 прекрасно себя зарекомендовали в случае их встраивания в автоматические источники питания. По свидетельству профессионалов, представленные диоды являются в наибольшей степени предпочтительным вариантом для конструкций такого типа.

Не следует забывать, что предложенный элемент IN4007 предстает лишь одним из поверенных довольно огромного семейства устройств такого класса. Помимо этой модели, имеются и иные, наименования которых модифицируются от модели IN4001 до IN4006. Какие ещё модификации присутствуют в представленном диапазоне можно и без труда догадаться, так как во всей этой серии меняется исключительно — завершающий индекс.

По нему, между прочим, можно узнать все о самом устройстве. Оказывается, чем меньше заключительный индекс в названии диода, тем мельче полупроводниковый элемент, применяемый в конструкции. В частности, представители этого семейства конструкций, в процессе их работы продемонстрировали любопытное свойство — это менять свою ёмкость.

Этот показатель непосредственно находится в зависимости от величины возвратного напряжения, которое было приложено к устройству. Отталкиваясь из этой занятной особенности, эксперты пришли к заключению, что представленные элементы можно приспособлять в качестве временных заменителей варикапов.

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

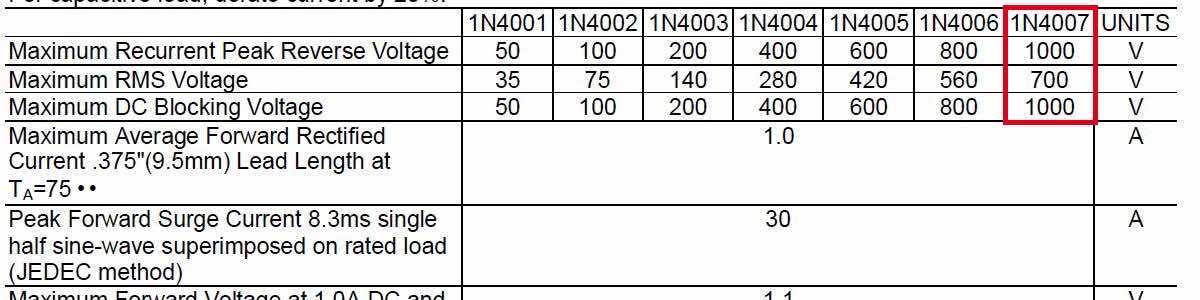

1n4007 по даташиту — прежде всего низкое падение напряжения в прямом направлении и высокая пропускная способность.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Здесь необходимо выделить и тот факт, что здесь далеко не все распространенные аналоги разбираемого устройства, но они уж определенно являются самыми известными.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

Motorola — HEPR0056RT;
Philips — BYW43;
Diotec Semiconductor — 10D4, 1N2070, 1N3549;
Thomson — BY156, BYW27-1000;
отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Диод 1N4007 характеристики:

максимальный долговременный прямой ток при 75°С — 1.0 А;
максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
падение напряжения на диоде при токе 1.0А — 1.1 В;
интервал рабочих температур — -65…+175°С;
максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Как проверить 1N-4007

Диод 1n4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е

при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко

Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

Монтаж 1N-4007

Диод 1n5819: характеристики

Деталь устанавливается на плату точно так же, как и любые другие двухвыводные элементы. Алгоритм действий следующий:

С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Монтаж 1N-4007

Диод 1n5819: характеристики

С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

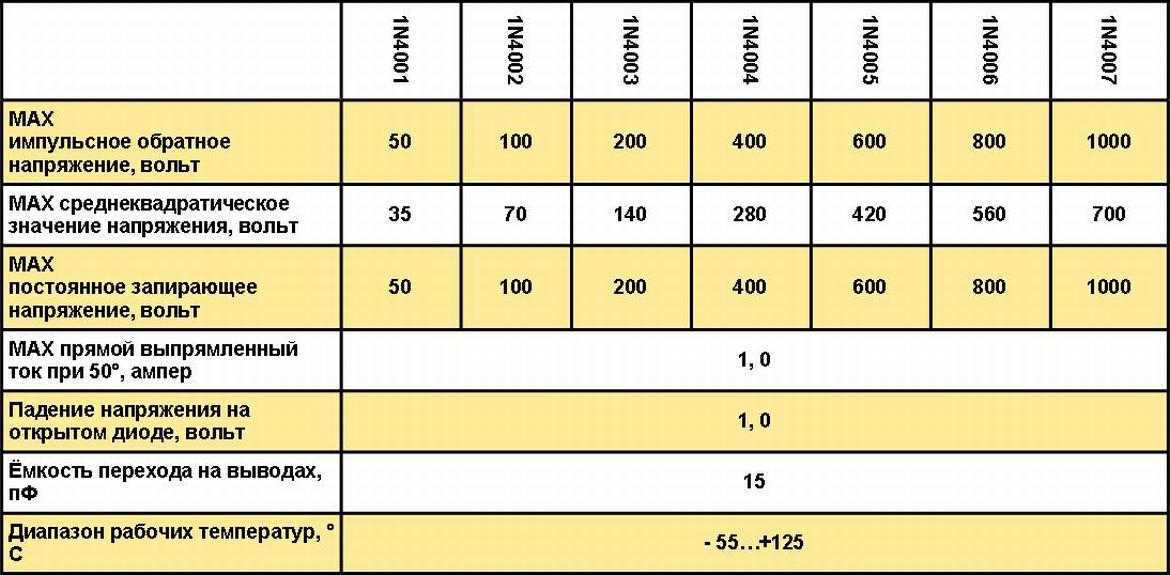

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

Прямое напряжение (VF) при 1,0А — 1.1 V.
Обратный ток при 25°C — 5 μА.
Общая емкость на частоте 1,0 МГц — 15 пФ.
Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

Тепловое сопротивление — 50 °C/Вт.
Рассеиваемая мощность — 3 Вт.

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт. Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.
Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1	М2	М3	М4	М5	М6	М7
1N4001	!N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Особенности проверки в зависимости от вида диода

SS14 диод: характеристики

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

обычные или защитные;
светодиоды;
диоды Шоттки;
стабилитроны;
тиристоры и симисторы;
инфракрасные;
фотодиоды.

Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.

Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.

Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.

Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.

С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.

Основными причинами неисправности таких полупроводников являются:

Превышение максимально допустимого уровня электрического тока.
Некачественные детали или заводской брак.
Высокое обратное напряжение.
Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору.
Режим для проверки диодов отмечен синим квадратом
Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

Внешний вид

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Читать также: В чем разница двухтактного и четырехтактного двигателя

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700

Как проверить 1N4007?

Расскажем пошаговый алгоритм тестирования:

включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору.Режим для проверки диодов отмечен синим квадратом
Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Размеры корпуса и выводов 1N4007 приведены на следующем рисунке.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700
