Импульсное (бистабильное) реле: принцип действия, подключение и обозначение на схеме

Технические характеристики

В соответствии с п.2.1. ГОСТ 16121-86 параметры импульсных реле должны соответствовать техническим условиями и стандартам, на основании которых они изготавливаются. Наиболее актуальными для работы бистабильных коммутаторов являются:

количество кнопочных коммутаторов, которые можно подключить совместно с определенным типом ламп;
пределы допустимого для коммутации напряжения;
максимальная токовая нагрузка, допустимая для коммутации;
допустимое число или мощность лампочек определенного типа;
габаритные размеры должны соответствовать паспортным данным в соответствии с п.2.2.1 ГОСТ 16121-86

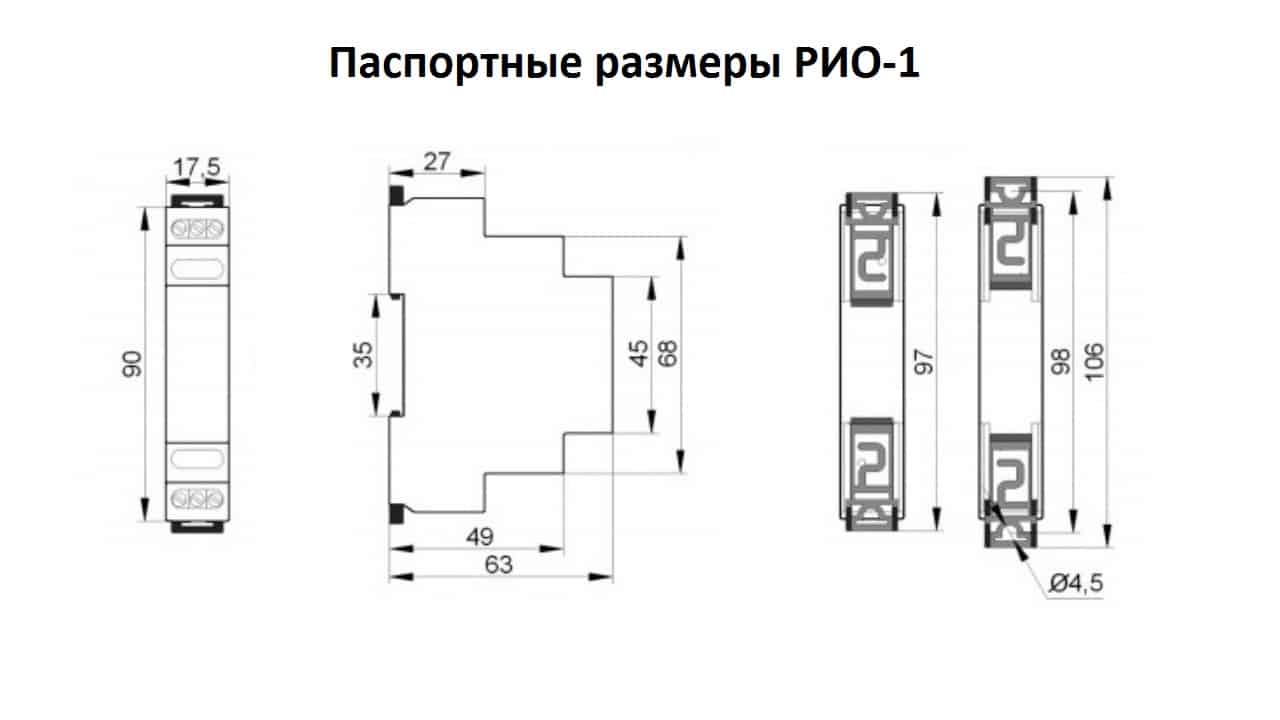

Рис .7. Пример габаритных размеров импульсного реле

время подачи сигнала и задержка срабатывания;
механическая и электрическая прочность элементов конструкции;
износоустойчивость по количеству циклов;
климатическое исполнение.

Некоторые из этих данных вы можете найти на корпусе импульсного реле (см. пример на рисунке 8), другие только в паспорте устройства.

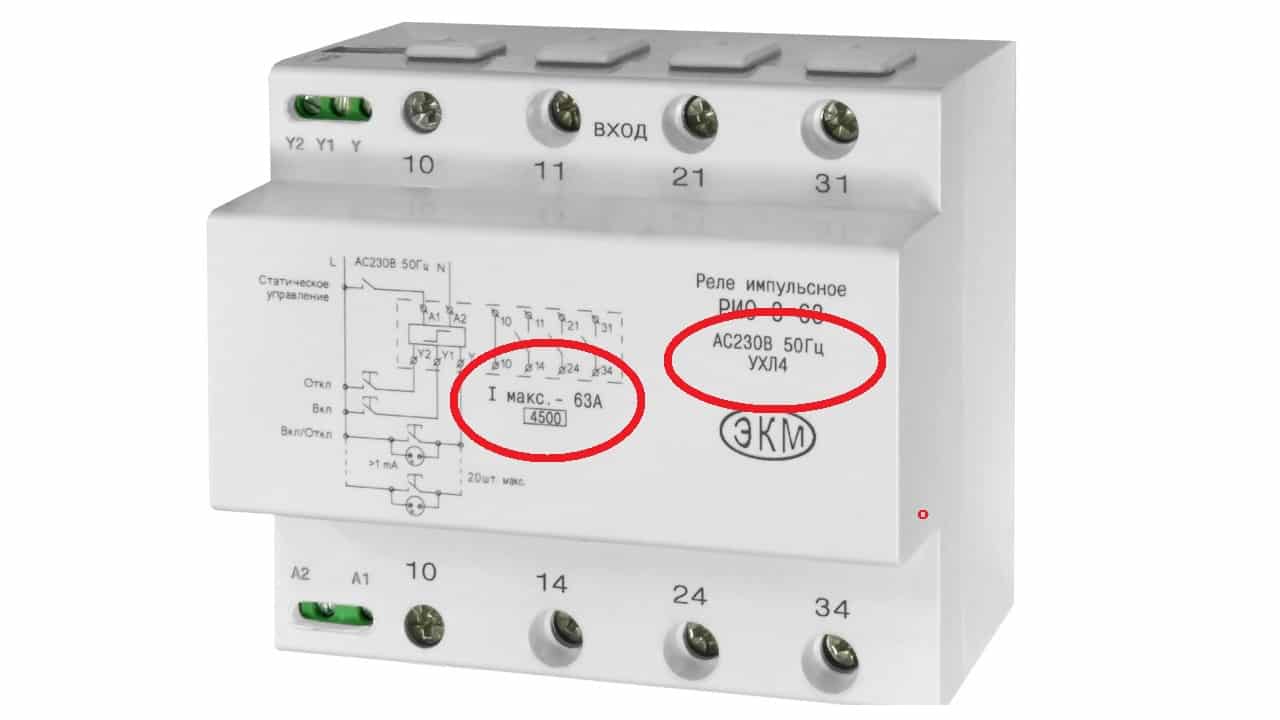

Рис. 8. Характеристики реле

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Watch this video on YouTube

Устройство

На рынке существует большое разнообразие импульсных реле, за счет технических и конструктивных отличий вы можете встретить и разные устройства. Но в качестве примера мы рассмотрим наиболее простое и практичное для понимания принципа действия (см. рисунок 1).

Простейший пример импульсного реле состоит из таких элементов:

Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.

Реле времени

Как следует из названия, основная задача реле времени — производить включение или, наоборот, выключение электрических приборов через установленные интервалы времени. Компания Finder выпускает широкий ассортимент подобных приборов (рисунок 5) как с механическим, так и с электронным управлением.

Рис. 5. Серия 12 — Реле времени 16 А

Недорогие механические таймеры 12.01, 12.11 имеют суточную программу с минимальным интервалом 15 и 30 минут соответственно. Это самое экономичное решение, например, для регулярного включения системы отопления или замыкания цепи ночного освещения. Реле времени 12.31 способно выполнять разные программы в разные дни недели. Еще одна особенность этой модели — фронтальный монтаж, в то время как остальные устройства размещаются на стандартной 35 мм рейке.

Возможности электронных реле времени значительно шире. Начиная от минимально возможного интервала работы (1 минута) и заканчивая сложными расчетными алгоритмами срабатывания, основанными на времени захода и восхода солнца в определенной точке планеты. Такие устройства (серия ZENITH) являются альтернативой фотореле и способны вполне адекватно управлять системами автоматического освещения.

Одной из удобнейших функций реле времени серий 12.71 и 12.91 (рисунок 6) является возможность программирования устройств с помощью персонального компьютера. Используя специальный адаптер, можно загрузить график работы прибора напрямую в реле (12.71) или на карту памяти, поставляемую с устройством. Программное обеспечение для этих целей поставляется в составе «Комплекта для программирования с помощью ПК» (012.90)

Рис. 6. Серия 12 — программируемые реле времени 16 A

Разновидности

Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).

Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником. Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.

Помимо этого импульсные реле могут отличаться по:

Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.

Управление освещением с использованием импульсного реле

Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.

Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.

Схема управления освещения из двух мест

А вот еще одна картинка, которая наглядно демонстрирует, как это работает.

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

Общая схема управления освещения при помощи импульсного реле выглядит так:

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле BIS-414

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле BIS-412

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

Параметр	BIS-411	BIS-412	BIS-413	BIS-414
Напряжение питания	230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А	16	2×8
Контакт:Z — замыкающийP — переключающий	1P	2×1P
Ток управления, мА	0,5–1
Задержка включения, с	0,1–0,2
Задержка выключения (регулируемая), мин	—	—	1–12	—
Сигнализация питания	зелёный светодиод
Сигнализация включения нагрузки	жёлтый светодиод	2 жёлтых светодиода
Диапазон рабочих температур, °C	от –25 до +50
Потребляемая мощность, Вт	0,8
Габариты (Ш×В×Г), мм	17,5×90×63
Тип корпуса	1S
Подключение	винтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).

Советую почитать:

Применение и схема управления независимым расцепителем

Что делать, если у вас постоянно пропадает фаза?

Управление освещением в проходном коридоре

Как подключить чайник, микроволновую печь и холодильник?

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Это интересно: Проверка автоматических выключателей напряжением до 1000 в: изучаем в общих чертах

Технические характеристики

количество кнопочных коммутаторов, которые можно подключить совместно с определенным типом ламп;
пределы допустимого для коммутации напряжения;
максимальная токовая нагрузка, допустимая для коммутации;
допустимое число или мощность лампочек определенного типа;
габаритные размеры должны соответствовать паспортным данным в соответствии с п.2.2.1 ГОСТ 16121-86

Рис .7. Пример габаритных размеров импульсного реле

время подачи сигнала и задержка срабатывания;
механическая и электрическая прочность элементов конструкции;
износоустойчивость по количеству циклов;
климатическое исполнение.

Рис. 8. Характеристики реле

Устройство

Рис. 1. Пример устройства импульсного реле

Простейший пример импульсного реле состоит из таких элементов:

Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

Основание, на котором крепятся все составляющие;
Электромагнитная катушка с сердечником;
Подвижная пластина с рычагом для смещения подвижной группы контактов;
Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
Панель с группой контактов;
Клеммы на основании для подключения проводов к контактам коммутации и катушки.

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Технические характеристики

При монтаже систем освещения, которые будут включаться от импульсного устройства, необходимо учитывать основные параметры такого изделия. Если устройство не будет рассчитано на нагрузку подключения либо напряжение в сети, то оно может моментально выйти из строя. В документации к импульсному устройству, производителем указываются наиболее важные характеристики. Среди числа основных параметров, которые необходимо знать до принятия решения об использования той или иной модели ИР можно назвать:

Выходной ток — максимальное значение силы тока, возникающей в катушке при перемещении якоря (для электромеханических устройств).
Значение срабатывания — обозначает сигнал, который приводит к автоматическому срабатыванию реле.
Ток при втягивании — минимальное значение силы тока для срабатывания реле.
Возвратный коэффициент — соотношение тока выхода якоря к току втягивания.

При выборе и использовании реле следует также учитывать предельные значении напряжения и силы тока, на которые рассчитано реле.

В паспорте устройства может быть также указано время срабатывание. Различают изделия быстрого типа, которые включаются за 0.001–0.05 с и приборы с долгой задержкой (около 1 с).

Кнопка «Стоп».

Кнопку «Стоп» легко отличить по красному

цвету. В кнопке используетсяразмыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата

, подвижный контакт кнопки поддавливается снизу пружиной и собойзамыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток. Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

При повторном нажатии замыкая длинную цепь включается длинный коридор контактов. В результате этого освещение выключается. Здесь могут присутствовать до 15 выключателей. В продаже представлено несколько разновидностей устройства. Они могут быть электромагнитными или электронными.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

входящая фаза;
нейтральный контакт;
выводящий провод для кнопки;
выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Разновидности

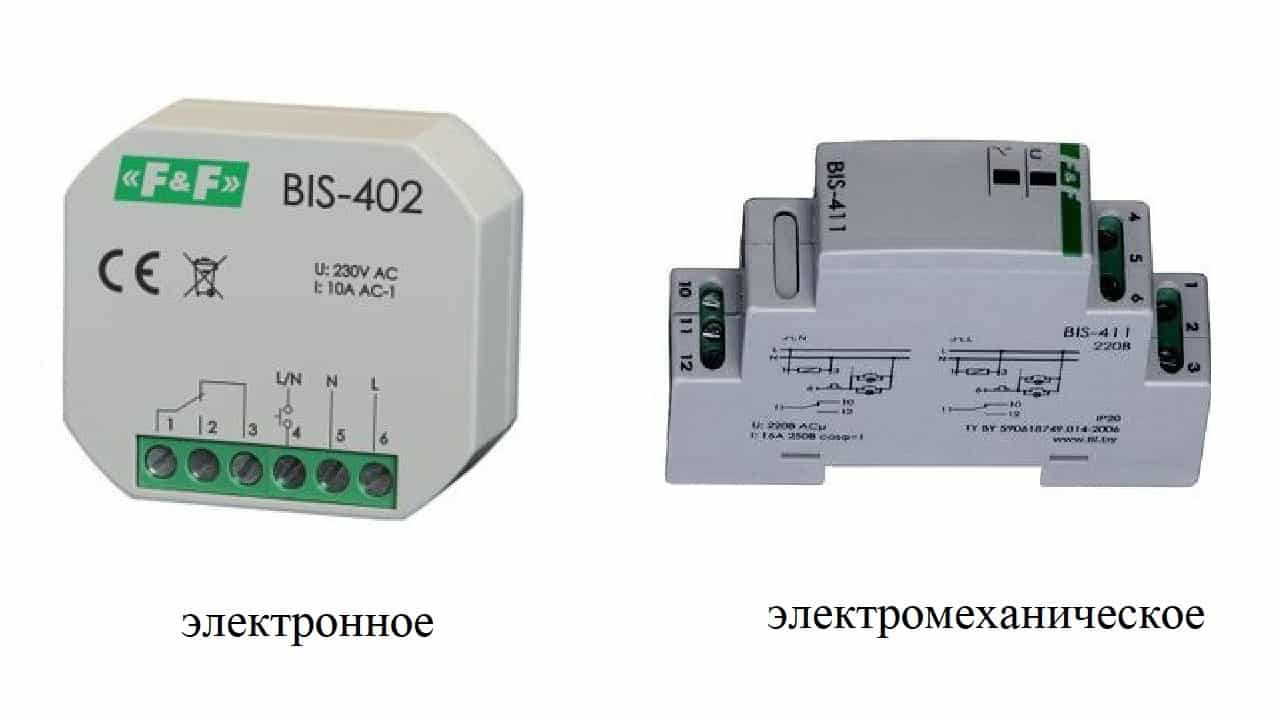

Рисунок 4. Электронное и электромеханическое реле

Помимо этого импульсные реле могут отличаться по:

Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Будет интересно Диодный мост – что это такое?

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

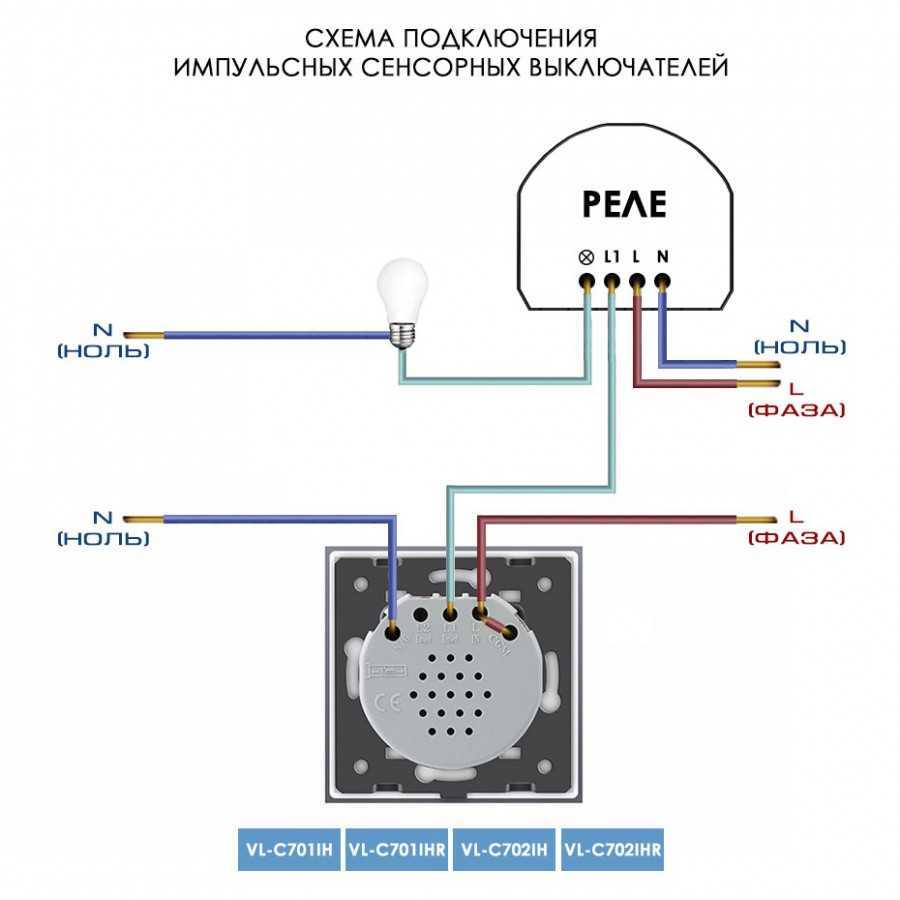

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

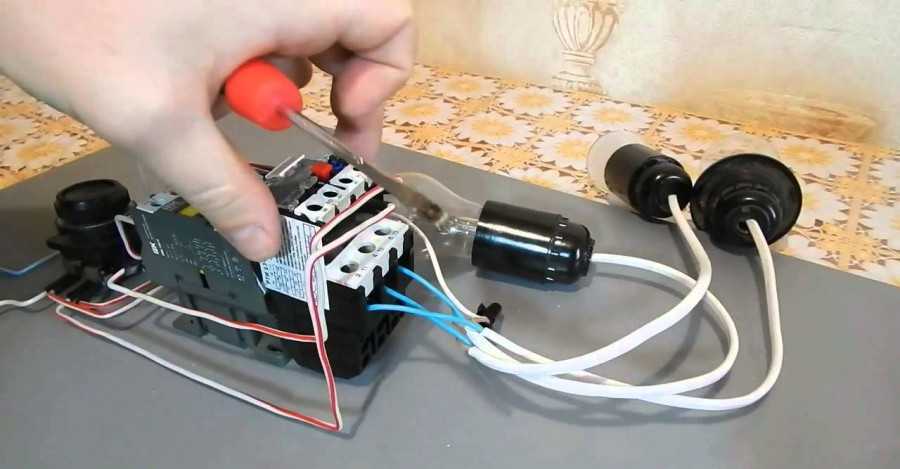

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.
