Устройство ртутных светильников
Аббревиатура РКУ расшифровывается, как светильник ртутный консольный уличный. Такое название используется с давних (советских) времен, которое перешло в наше время, но можно встретить такое название, как разрядная лампа (РЛ). РКУ является изделием, которое состоит из нескольких элементов, и при помощи своих возможностей освещает необходимый участок территории. Ртутные лампы, которые используются в светильнике, являются одним из видов газоразрядных ламп, а ртуть в них, при помощи своих паров, осуществляет оптическое излучение.
Если обратиться к простому языку, то можно сказать, что РКУ – это фонарь, который установлен во всех местах, которые могут это себе позволить.
Области применения светильников РКУ, ЖКУ, ГКУ
Главной особенностью данных светильников является взаимозаменяемость используемых в них ламп (в случае, если они одинаковые по мощности и имеют один и тот же тип цоколя).
Эти приборы чаще всего применяются для освещения городских улиц, скверов, парков, детских и спортивных площадок, всех типов дорог и автомагистралей. Повсеместное использование обусловлено небольшой стоимостью, привлекательным внешним видом и простотой эксплуатации.
Все эти светильники имеют алюминиевый корпус. И он одновременно выполняет две полезные функции: работает как отражатель и радиатор.
Области применения светильников ДКУ
Светильники ДКУ являются результатом стремления человечества к экономии. Они работают на светодиодах и по яркости не уступают своим газоразрядным предшественникам. Но, если сравнивать затраты на электроэнергию, то ДКУ потребляет ее в 2 раза меньше. Главным недостатком данного типа светильников является высокая стоимость. Если учитывать, что производители гарантируют минимум 50 тыс. часов непрерывной работы, то ДКУ окупается очень быстро.
Применяются светильники ДКУ в самых разных областях. Они постепенно замещают на рынке РКУ, ЖКУ и ГКУ. Но в силу своей дороговизны выполняют это не сильно активно.
Все вышеперечисленные светильники имеют степень защиты IP65, что гарантирует их полную работоспособность практически при любых погодных условиях.
Монтаж уличных светильников на опоры освещения
Процесс монтажа уличных светильников начинается с разработки проекта и расчетов. При этом проводится тщательный анализ подземных коммуникаций на их наличие в месте установки.
Изначально производится монтаж опор освещения. Как правило, они выполнены в виде металлических полых столбов, внутри которых прокладываются провода для питания светильников.
Светильники ДКУ, ЖКУ, РКУ и ГКУ устанавливаются консольно при помощи специальных креплений (кронштейнов) под углом от 5 до 20 градусов. Подключение электрической части, как правило, не вызывает сложностей, так как производитель сам выполняет разводку и электрику при установке достаточно соединить между собой провода, после чего заизолировать их.
Оптимальные для работы значения высоты монтажа, мощности ламп и схема подключения светильников указывается производителем на корпусе.
Заключение
Освещение улиц играет важную роль в их безопасности и общей привлекательности. Для этого нужно использовать надежные приборы, которые соответствуют всем предъявляемым требованиям. Таковыми являются уличные светильники ДКУ, РКУ, ЖКУ, ГКУ. Они применяются в самых разных областях и позволяют решить все поставленные задачи.
Преимущества светильника ЖКУ
Пользователи уже успели оценить все преимущества осветительных приборов ЖКУ:
• светильник ЖКУ сохраняет свои технические характеристики на протяжении всего срока использования;
• детали этих приборов освещения изготовлены из материалов, которые не поддаются коррозии и устойчивы к неблагоприятным погодным условиям;
• защитное покрытие на корпусе светильника ударопрочное, ему не страшны даже удары камнями;
• стекло не подвергается воздействию ультрафиолетовых лучей;
• удобное крепление ПРА ( не требуется специальных инструментов);
• осветительный прибор прост в монтаже и в обслуживании;
• светильники имеют разнообразный дизайн, разработанный лучшими стилистами;
• приборы имеют долгий срок эксплуатации;
• стоимость такого прибора довольно демократичная и легко доступна покупателю с разным достатком.

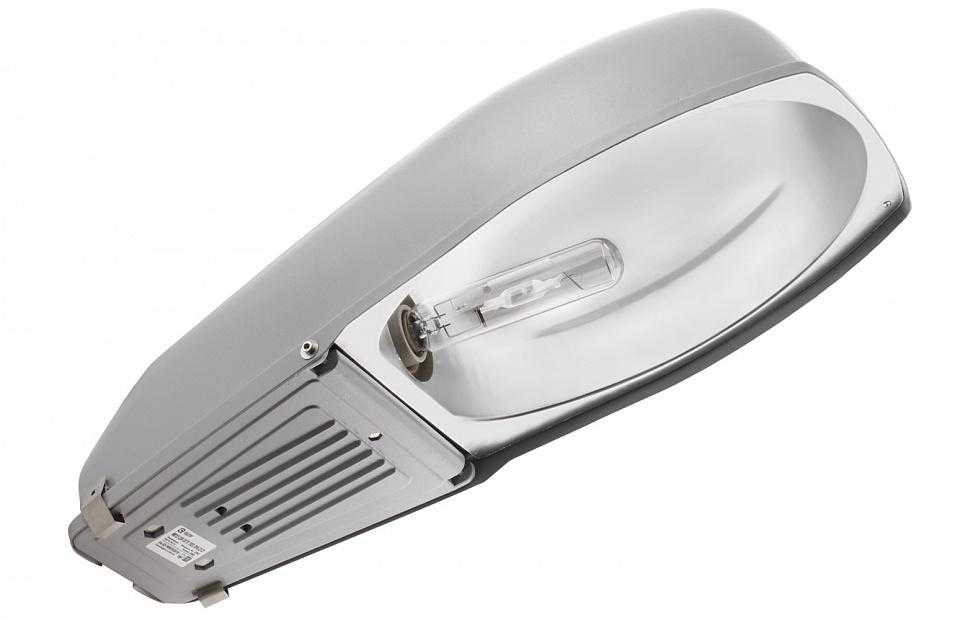

Что собой представляет светильник ЖКУ
Светильник ЖКУ – это некая конструкция, которая состоит из консоли, корпуса – отражателя и механизма закрепления самого прибора на опоре. Внутри консоли располагается ПРА (пускорегулирующий аппарат).
Корпус защищается сеткой или стеклом. Сам же корпус изготовлен из металла и покрыт порошковой краской, которая устойчива к коррозии. Стекло светильника изготавливается из прочного поликарбоната, при этом, имеет отличную светопропускную способность, которая не поддается даже действию ультрафиолета (прямых солнечных лучей).
Светильник монтируется на трубу, согнутую под определенным углом к основной оси. Для такого осветительного прибора требуется наличие электрической сети переменного тока с номинальным напряжением в 220В и с частотой 50Гц.
Справочная информация
Введена в целях проверки потребителями общего предъявляемого управляющей компанией объема использованных ресурсов и платы за них в многоквартирном доме.
По рассрочке
Заполняется в отношении только тех плательщиков, кто оформил рассрочку платежей.
Приводятся подробности рассрочки по квартплате.
После всех расчетов выводятся итоги – сколько денег нужно платить потребителю за месяц. Форма документа рассчитана на то, что каждый плательщик мог самостоятельно посмотреть и проверить каждую позицию счета. Бланк применяется специализированными компаниями – управляющими либо ресурсоснабжающими организациями. В нем содержатся минимальные данные. При необходимости форма может дополняться. Если плательщику непонятны отдельные позиции, или он с ними не согласен – надо обращаться к представителям той компании, что заполняла квитанцию.
Что такое ЖКУ в квитанции и что входит в перечень услуг?
Аббревиатурой ЖКУ обозначают весь комплекс жилищно-коммунальных услуг, предоставляемых жильцам многоквартирных и одноквартирных (если заключён договор) домов.
В этот комплекс входят газовое, электрическое, тепловое, водное обеспечение, наведение порядка в подвалах, на лестнице, придомовой территории, отведение сточных вод, вывоз мусора, обслуживание/ремонт здания, благоустройство, другие услуги в соответствии с договором.
Что входит в обязанности ЖКХ по предоставлению ЖКУ и оплачивается жильцами?
Службы жилищно-коммунального хозяйства обязаны:
– осматривать общедомовое имущество с целью выявления его несоответствия нормативам, устранять выявленные несоответствия;
– следить за освещением общих помещений и территории;
– обеспечивать соответствие температуры и влажности в помещениях установленным законодательно нормативам;
– проводить уборку общих помещений и прилегающей территории, входящей в общее имущество;
– собирать и транспортировать на пункты сбора\складирования жидкие/твёрдые отходы;
– следить за пожарной безопасностью объекта;
– ухаживать за посадками и элементами благоустройства, объектами обслуживания дома и другими объектами на прилегающей к дому территории;
– производить все виды ремонта дома — капитальный и текущий, готовить дом к сезонной эксплуатации.
Названный перечень может быть увеличен или уменьшен согласно договору об оказании услуг, который сообщество жильцов заключает с управляющей компанией или напрямую с поставщиками услуг.
Как читать квитанцию об оплате ЖКУ, на что обратить внимание?
В настоящее время острой проблемой стало завышение оплат ЖКУ
На что следует обращать внимание, получая очередную квитанцию?. – Первым поводом для подозрений должен стать короткий счёт, без подробно расписанных может включать плату за множество непроизведённых услуг
– Первым поводом для подозрений должен стать короткий счёт, без подробно расписанных может включать плату за множество непроизведённых услуг.
– Следует скрупулёзно проверить счёт, в том числе с обращением в домовое управление, если он превышает счёт за предыдущий месяц
Это обязательно нужно сделать, когда происходит повышение тарифов: под видом повышения вам могут начислить двойные и тройные суммы, не соответствующие законодательству и реально полученным class=»aligncenter» width=»560″ height=»373″ – Обращайте внимание на указанную площадь квартиры, мест общего пользования, количество жильцов. На такие очевидные вещи жильцы редко смотрят в квитанции, чем пользуются поставщики ЖКУ или недобросовестные управляющие компании
Небольшой «прирост» площади может стать хорошим источником «премий» для поставщика.
Куда обращаться, что предпринять, если счёт, по-вашему, завышен?
Первой инстанцией в таком случае становится управляющая компания. Если внятного ответа или желания помочь вы от неё не получили, нужно подавать жалобу в Жилищную инспекцию. Ещё одна инстанция для поиска справедливости — региональная комиссия по тарифам.
При обращении в Жилинспекцию граждане просят провести проверку начислений, по итогам которой и делается перерасчёт, если тарифы оказались завышены или неправильно высчитаны затраты. При этом разница не будет возвращена наличными — её включат в оплату новых счетов.
Взносы на капремонт
Взносы на капремонт — самая спорная статья расходов на ЖКУ. Однако она законодательно закреплена, потому оплачивать счёт придётся. Если этого не делать, вам выпишут штраф, ограничат возможности выезда за границу, назначат судебные разбирательства и т.д.
Теперь следует быть осторожными и покупателям квартир. Если они приобретут квартиру с долгами за капремонт, то всю задолженность придётся выплачивать им: закон устанавливает передачу долга вместе с правом собственности.
Тарифы на капремонт в каждом регионе устанавливают свои, об их размере нужно узнавать в уполномоченных органах.
Светильники серии ЖКУ
Светильник ЖКУ 06
Служебное назначение светильников ЖКУ 06:
Светильники ЖКУ 06 предназначены для освещения улиц, дорог, площадей, парков, садов, усадеб и коттеджей, рассчитаны для сети переменного тока, с номинальным напряжениям 220В, частотой 50Гц. Климатическое исполнение У категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации светильников ЖКУ 06:
Высота над уровнем моря 2000м: температура окружающего воздуха при эксплуатации от -25 до +40°С. Класс защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75. Светильники ЖКУ 06 соответствуют ГОСТ 8045-82 и ТУ34-27-10930-85.
Описание светильников ЖКУ 06:
Светильник ЖКУ 06 представляет собой конструкцию, состоящую из 2-х основных частей: штампованного диффузного корпуса-отражателя, который может комплектоваться защитным органическим стеклом или сеткой, и сварной штампованной консоли, внутри которой размещается пускорегулирующий аппарат и узел крепления светильника на опору. Монтаж светильника ЖКУ 06 производится на столб с концевой частью диаметром 48мм, согнутой под углом 10-15 градусов к горизонтальной оси. Рекомендуемая высота столба 6 м. Основная модификация светильника ЖКУ 06 выпускается с лампой типа ДРЛ 125.
Материалы: корпус светильника ЖКУ 06 изготовлен из стали и покрыт эмалью типа ПФ-115.
| Габаритные размеры LxBxH | Тип лампы | Тип патрона | Вес, кг | Исполнение | ||
| ЖКУ06-70-001 | IP-23 | 710х262х120 | ДНаТ70 | Е27 | 4,5 | Без стекла |
| ЖКУ06-70-002 | IP-53 | 715х268х240 | ДНаТ70 | Е27 | 5,0 | Со стеклом |
| ЖКУ06-100-003 | IP-23 | 710х262х120 | ДНаТ100 | Е40 | 5,0 | Без стекла |
| ЖКУ06-100-004 | IP-53 | 500х262х240 | ДНаТ100 | Е40 | 5,5 | Со стеклом |
| ЖКУ06-250-001 | IP-23 | 710х262х120 | ДНаТ250 | Е40 | 5,0 | Без стекла |
Светильник ЖКУ 42
Служебное назначение светильника ЖКУ 42:
Светильники ЖКУ 42 предназначены для освещения улиц, дорог, площадей, парков, садов, усадеб и коттеджей, рассчитаны для сети переменного тока, с номинальным напряжением 220В, частотой 50Гц. Климатическое исполнение УХЛ категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации светильника ЖКУ 42:
Высота над уровнем моря 2000м. Температура окружающего воздуха при эксплуатации от -60 до +40?С. Класс защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75. Светильники ЖКУ 42 соответствуют ГОСТ 8045-82 и ТУ3461-003-00111107-2000.
Описание светильника ЖКУ 42:
Светильник ЖКУ 42 представляет собой конструкцию, состоящую из 2-х основных частей: штампованного диффузного корпуса-отражателя, который комплектуется защитным органическим стеклом, и сварной штампованной консоли, внутри которой размещается пускорегулирующий аппарат и узел крепления светильника на опору. Монтаж светильника ЖКУ 42 производится на столб с концевой частью диаметром 48мм, согнутой под углом 10-15 градусов к горизонтальной оси. Рекомендуемая высота столба 6 м.
Материалы:
Корпус светильника ЖКУ 42 изготовлен из стали и покрыт эмалью типа ПФ-115.
| Модель | Степень защиты по ГОСТ 14254 | Габаритные размеры LxBxH | Тип лампы | Вес, кг | Исполнение |
| ЖКУ42-250-001 УХЛ1 | IP53 | 830х396х315 | ДнаТ 250 | 13,75 | Со стеклом |
| ЖКУ42-400-002 УХЛ1 | IP53 | 830х396х315 | ДнаТ 400 | 14,65 | Со стеклом |
Светильник ЖКУ 29
Служебное назначение светильника ЖКУ 29:
Светильники ЖКУ 29 предназначены для освещения улиц, дорог, площадей, парков, садов, усадеб и коттеджей, рассчитаны для сети переменного тока с номинальным напряжением 220 В и частотой 50Гц. Климатическое исполнение У категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации светильника ЖКУ 29:
Высота над уровнем моря 2000м. Температура окружающего воздуха при эксплуатации от -25 до +40°С. Класс защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75. Светильники ЖКУ 29 соответствуют ГОСТ 8045-82 и ТУ 34-27-10930-85.
Описание светильника ЖКУ 29:
Светильник ЖКУ 29 представляет собой конструкцию, выполненную штамповкой и сваркой из стального листа и разделенную перегородкой на оптический отсек и отсек пуско-регулирующей аппаратуры. Оптическая система светильника ЖКУ 29 создается зеркальными вставками и прозрачным рассеивателем. Монтаж светильника производится на столб с концевой частью диаметром 48мм,согнутой под углом 15-20 градусов к горизонтальной оси. Рекомендуемая высота столбов 8 и 10 м. Светильники ЖКУ 29 выпускаются под лампы типа ДРЛ и ДНаТ.
Материалы:
Корпус светильника ЖКУ 29 изготовлен из стали и покрыт эмалью типа ПФ-115.
| Модель | Степень защиты | Габаритные размеры LxBxH | Тип лампы | Тип патрона | Вес, кг | Исполнение |
| ЖКУ29-150-001 | IP53 | 580х386х252 | ДНаТ150 | Е40 | 13,0 | С защ-м стеклом |
| ЖКУ29-250-002 | IP53 | 580х386х252 | ДНаТ250 | Е40 | 13,5 | С защ-м стеклом |
Классификация консольных светильников
В зависимости от типа используемого источника света консольные устройства делятся на три основные разновидности:
- светодиодные – ДКУ;
- ртутные – РКУ;
- натриевые – ЖКУ.
Во всех аббревиатурах зашифрована основная информация по светильникам – тип, модель, предназначение:
- К – консольные;
- У – уличные;
- Д – светодиоды;
- Ж – натриевая лампа дугового типа;
- Р – ртутная лампа.
ЖКУ и РКУ потребляют большое количество энергии (оно меньше, чем при эксплуатации ламп с нитью накала), поэтому в последнее время все чаще заменяются на энергетически эффективные светодиодные конструкции. Одна из наиболее распространенных моделей данных устройств – «Кобра-150».
Светильник ЖКУ34-250-001
Значение
Примечание
Номинальная мощность, Вт
250
Номинальная мощность установленной лампы
Напряжение сети, В
220 ± 10%
Номинальное напряжение сети указано с диапазоном, в котором светильник гарантированно работает стабильно. Данный диапазон полность удовлетворяет ГОСТ 13109-97
Частота питания, Гц
50±10%
Стандартная промышленная частота напряжения в РФ, диапазон допустимых значений полностью удовлетворяет ГОСТ 13109-97
Коэффициент мощности, не менее
0,85
Отношение активной и полной электрической мощности светильника. Характеризует дополнительные потери в сети при электропитании. Чем ближе его значение к 1, тем меньше потерь
Класс защиты от поражения электрическим током
1
Согласно ГОСТ Р МЭК 61140 (кроме рабочей изоляции токоведущих частей, на приборах имеется специальная клемма для подключения заземляющего проводника)
Потребляемая мощность, Вт
275
Активная мощность светильника с учетом потерь в ПРА при стандартных условиях
Световой поток, лм
30000
Коэффициент полезного действия, %
73
Количественная оценка эффективности светильника. КПД равен отношению светового потока светильника к световому потоку используемой лампы. Чем выше КПД, тем ниже потери света в оптической системе светильника
Диапазон цветовой температуры, К
1800-2200
Определяется используемой лампой. Значение цветовой температуры принято использовать для качественной характеристики цветности излучения — теплое» при низких значениях Тц и «холодное» при высоких значениях Тц»
Цветопередача, Ra
20-30
Определяется используемой лампой. Значение индекса цветопередачи показывает, насколько естественно будут восприниматься объекты, освещенные данным источником света, по сравнению с эталонными
Тип КСС
широкая боковая или широкая осевая, в зависимости от положения лампы
По ГОСТ 17677-82. Определяет распределение светового потока в пространстве (т.е. куда и с какой силой светит светильник). Светораспределение светильника может регулироваться, делая его подходящим для широкого ряда объектов.
Тип лампы
Натриевая лампа высокого давления (ДНаТ)
Натриевая лампа высокого давления
Патрон
Е40
Резьбовой патрон. Один из стандартизированных и широко распространненых типов патронов
Способ установки светильника
Консольный
Установка на кронштейн под разлчными углами
Климатическое исполнение
УХЛ1
По ГОСТ 15150-69. Рабочее (предельное рабочее) значение температуры воздуха при эксплуатации: от -60(-70)°С до +40(+45)°С
Тип ПРА
ЭМПРА
Пускорегулирующий аппарат — устройство, необходимое для зажигания и стабильной работы газоразрядных ламп. ЭМПРА — самый широко распространенный, надежный и дешевый тип ПРА
Масса, кг
12
Наибольшая возможная масса светильника в полной комплектацией
Габариты, мм
685 x 335 x 210
Максимальные размеры светильника в трех измерениях
Срок службы светильника, лет
10
Согласно ГОСТ 8045-82, ГОСТ 8607-82, ГОСТ 17677-82 и ГОСТ 15597-82
Обозначение светильников на чертежах
Во время ремонта в помещении крайне важно все оформить, отталкиваясь от собственных предпочтений, подбирать удобную мебель, красивые отделочные материалы, но и немаловажно правильно спланировать освещение в той или иной комнате. Тут дело не только в дизайне осветительного оборудования, но и в его расположении
Одна единственная люстра, расположенная в центре комнаты, уже давно не привлекает никого. На текущий день имеется множество вариантов размещения осветительного оборудования, либо это может быть многоуровневая конструкция, либо комбинация из нескольких приборов, объединенных в одну систему. В интернет сети имеется немало информации касательно расположения светильников в помещении, и перед выбором и установкой рекомендуется ознакомиться с подобной информацией.
Стоит понимать, что еще на начальном этапе ремонтных работ стоит думать о том, где лучше расположить розетки, выключатели. После составления плана стоит переходить непосредственно к прокладке электрической проводки. В целом процесс довольно трудоемкий, потому как следует продумать массу мелких деталей и не забывать о расположении мебели.
После установки ничего не должно мешать использованию, то есть выключатель или розетка не пригодится за шкафом, светильник рядом с телевизором или торшер на проходе. Так что все нужно детально продумать. В таком случае специалисты рекомендуют составить проект, и нанести обозначение светильников на плане освещения. Также потребуется и план расположения мебели, чтобы не возникло трудностей.
Преимущества светильника ЖКУ
Пользователи уже успели оценить все преимущества осветительных приборов ЖКУ:
• светильник ЖКУ сохраняет свои технические характеристики на протяжении всего срока использования;
• детали этих приборов освещения изготовлены из материалов, которые не поддаются коррозии и устойчивы к неблагоприятным погодным условиям;
• защитное покрытие на корпусе светильника ударопрочное, ему не страшны даже удары камнями;
• стекло не подвергается воздействию ультрафиолетовых лучей;
• удобное крепление ПРА ( не требуется специальных инструментов);
• осветительный прибор прост в монтаже и в обслуживании;
• светильники имеют разнообразный дизайн, разработанный лучшими стилистами;
• приборы имеют долгий срок эксплуатации;
• стоимость такого прибора довольно демократичная и легко доступна покупателю с разным достатком.
Применение РКУ
Применение РКУ многогранно, и надо выделить такое основное использование, как:
- подсветка тротуаров и дорог населенных пунктов и пересеченных местностей;
- освещение в парковых зонах и лесистой местности;
- применение дизайнерами для оформления памятников, архитектурных зданий, других объектов городского ансамбля;
- для освещения входных и окружных участков жилых зон (домов) и зданий общего назначения.
При более специализированном подходе к использованию РКУ существуют такие направления, как:
- освещение и обеззараживание медицинских помещений;
- подсветка территорий сельскохозяйственного назначения;
- освещение цехов различных предприятий.
РКУ имеет несложную конструкцию, которая состоит из двух таких основных частей, как внешняя и внутренняя. Внешняя часть состоит из одного элемента – стеклянной колбы, внутренняя из двух – это кварцевая горелка, от которой идет проводник ко второй составляющей – цоколю. После процесса сборки данной конструкции, из нее удаляется воздух, путем выкачивания, а затем образовавшаяся пустота заполняется азотом. Также в колбе имеются два ограничителя сопротивления, а также внутренняя часть колбы имеет покрытие люминофора и ртути. В большинстве случаев РКУ оснащаются пускорегулирующим устройством, но нельзя забывать о таких изделиях, которые напрямую подключаются к электрической сети.
Как «прочитать» схему освещения
Если клиент хочет самостоятельно разобраться в технической документации, то для начала стоит убедиться в том, что выполняется определенное количество основных, наиболее важных пунктов. В первую очередь стоит понимать, что все размеры в документации, согласно стандартам указываются в миллиметрах. Если же клиент ранее не сталкивался с такой ситуацией, то это его вполне может напугать.
Также при отсутствии опыта в данном вопросе, нужно хотя бы знать примерную схему помещения. Разумеется, в своей квартире или доме проблем в данном вопросе не возникнет. В другом же случае нужно более детально изучить вопрос. В любом случае представить дизайн будущего помещения, имея перед глазами один единственный план весьма сложно.
Как уже говорилось выше обозначение светильников на чертежах, это весьма ответственный процесс, который требует немало внимания. В первую очередь это связано с тем, что на сегодняшний день имеется довольно много условных обозначений для внутреннего освещения. Это могут быть даже специальные символы для определенной категории осветительного оборудования. А это довольно сильно затрудняет чтение схемы.
Приоритет установки консольных исполнений
Гарантировать эффективную эксплуатацию консольного осветительного прибора для наружного применения можно лишь при строгом соблюдении ряда рекомендаций и требований. Перечислим основные из них:
- высокий уровень безопасности, который возможен при наличии качественной защиты электрической проводки, повышенной прочности и герметичности корпуса, исключающей попадания пыли, влаги и атмосферных осадков (что могло бы вызвать короткое замыкание);
- функциональность – полное соответствие необходимым технико-эксплуатационным параметрам, включая мощность, цветовую температуру, световой поток;
- максимальное удобство обслуживания – при необходимости рабочий персонал должен получить своевременный доступ к источнику света;
- встроенный рассеиватель должен обладать высокой прочностью, быть устойчив к перепадам температуры и механическим воздействиям;
- экономичность – одна из главных особенностей, благодаря которым городские службы выбирают светодиодные изделия.
Консольная конструкция светильников со светодиодами дает несколько явных преимуществ прибору:
- хромированный отражатель повышает коэффициент полезного действия до 95 %;
- корпус отличается высокой прочностью;
- полная герметичность и качественная защита от пыли и влаги;
- устойчивость к вибрациям, которые постоянно воздействуют на приборы, размещенные на мостах или эстакадах;
- стойкость к формированию коррозии.
Светодиодные светильники консольного типа удовлетворяют всем требованиям, описанным выше. Выгляните в окно квартиры или дома, прогуляйтесь по городу и заметите, что такие осветительные устройства используют для освещения улиц, пешеходных дорожек, главных и прилегающих автомобильных дорог, пешеходных переходов и других важных элементов. Более специфичное применение – придомовая территория частного сектора.
В завершение темы о преимуществах изделия следует отметить его многозадачность: консольное крепление подразумевает монтаж как на специальной опорной конструкции, так и на стенах здания и прочих вертикальных плоскостях. В некоторых случаях возможна подвесная установка.
Светильник Днат цена
На нашем сайте можно ознакомиться с прайсом, где перечислены наименования всех товарных позиций и их стоимость Светильники ЖКУ собственного производства – это всегда доступная цена и гарантия качества от производителя. Современный уличный светильник с натриевыми лампами – это не только проверенное оборудование, соответствующее всем нормативам, но и устройство, имеющее привлекательный внешний вид, которое впишется в любую обстановку. Словом, если возникла необходимость расширить пространство или добавить света в темное время суток – приобретите светильник ЖКУ Фото наших изделий также можно увидеть на сайте.
Отправить запрос менеджеру.
Схема подключения и что нужно для запуска ДНаТ
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.
Схема эта зачастую изображена непосредственно на корпусе.
Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
1 of 2
Преимущества светильника ЖКУ
Пользователи уже успели оценить все преимущества осветительных приборов ЖКУ:
• светильник ЖКУ сохраняет свои технические характеристики на протяжении всего срока использования;
• детали этих приборов освещения изготовлены из материалов, которые не поддаются коррозии и устойчивы к неблагоприятным погодным условиям;
• защитное покрытие на корпусе светильника ударопрочное, ему не страшны даже удары камнями;
• стекло не подвергается воздействию ультрафиолетовых лучей;
• удобное крепление ПРА ( не требуется специальных инструментов);
• осветительный прибор прост в монтаже и в обслуживании;
• светильники имеют разнообразный дизайн, разработанный лучшими стилистами;
• приборы имеют долгий срок эксплуатации;
• стоимость такого прибора довольно демократичная и легко доступна покупателю с разным достатком.
Как подключить лампу ДНаТ
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.
Имейте в виду, что дроссель должен обязательно устанавливаться только в разрыв фазного провода идущего на лампу, а не нулевого.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
Далее расключаете фазу. Один провод с автомата монтируете на входящий контакт дросселя.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
