Как измерить (померить) сопротивление с помощью мультиметра

Как проверить динамик или наушник

ВИДЕО ПО ТЕМЕ: 12. Проверка динамика мультиметром. Сгорел или нет!?

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 След. Level N. Сообщений: Баллов: 32 Регистрация:

Импеданс — комплексное сопротивление электрической цепи из резистора, ёмкости и индуктивности, которое действует при поступлении переменного тока высоких частот на вход этой цепи. В зависимости от величин ёмкости и индуктивности меняется импеданс цепи. На низких частотах большее влияние оказывает активный элемент резистор. На высоких частотах — реактивные элементы ёмкости и индуктивности. Акустические системы состоят в основном из усилителей мощности, частотных разделительных фильтров и громкоговорителей. Пропускная способность составляет Гц.

В современном мире динамики получили обширное распространение, ведь без этих устройств невозможно производить телевизоры, мобильные телефоны, планшеты, колонки, наушники и другую аудио аппаратуру. И чаще всего их работа остается незаметна для людей до тех пор, пока динамик не выйдет из строя. Динамик часто называются громкоговорителями представляет собой электрическое устройство, которое преобразует электрический сигнал в звук.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Применение таблиц

Современные схемы вообще могут не включать номинал резистора. Чтобы узнать исходные данные, требуется воспользоваться таблицей с характеристиками распространенных сопротивлений. На плате элемент может иметь собственное обозначение, например, R18. Нужно найти позицию в таблице с аналогичным буквенным и цифирным значением. Там будет виден тип резистора, его номинальное сопротивление, отклонения, которые считаются допустимыми. Помогает цветовая маркировка, присутствующая на корпусе детали, поэтому желательно научится ею пользоваться.

Ручки мультиметра должны быть изготовлены из пластика, кроме этого, их можно обмотать изолентой.

Зная, как правильно пользоваться мультиметром, вы без труда сможете проверить на исправность любую радиодеталь, и затратить на это всего пару минут.

Основные правила пользования мультиметром

Профессиональный мультиметр – прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество.

Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.

Принципы измерений.

Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:

Прямыми. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины. Например, измеряя ток, видеть значение силы тока в амперах, мерить напряжение, сразу отображаемое в вольтах, или проверять резисторы, получая сопротивление в Омах.

Косвенными. Осуществляются путём нескольких последовательных измерений различных величин, с последующим вычислением искомой взаимосвязанной величины. Для примера: требуется измерить мощность потребляемой нагрузки постоянного тока. Для этого нужно измерить напряжение, потом силу тока, и умножить данные значения. Подобным образом можно узнать индуктивность катушки, имея генератор переменного тока – при увеличении частоты будет увеличиваться активное сопротивление индуктивности, соответственно, будет падать сила тока. Часто для косвенных измерений необходима работа нескольких приборов одновременно

С помощью измерительных преобразователей — шунтов, аттенюаторов, электродов, усилителей, датчиков — можно производить прямые измерения величин, напрямую не связанных с электротехникой. Например, некоторые мультиметры поддерживают подключение датчиков температуры, освещённости, давления и т.д.

При помощи специальных электродов, замеряя сопротивление, вычисляют влажность древесины, соленость растворов, кислотность почвы, пользуясь специальными таблицами.

Преобразователи, как правило, поставляются отдельно. Но некоторые специализированные мультиметры могут быть оборудованы различными датчиками и преобразователями – токоизмерительными клещами, люксметром, термометром.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

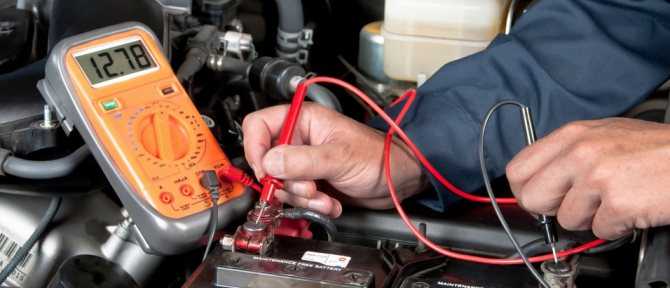

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Проверка электрических спиралей

Нередко в доме или квартире возникают проблемы с освещением. Причин тому может быть множество, от неполадок в щитовой коробке до неисправности самой лампы, то есть лампа просто перегорает. Если источник освещения имеет прозрачную колбу, то поврежденную спираль видно сразу, но в матовой этого не видно, поэтому потребуется мультиметр.

Для определения целостности лампы необходимо проделать следующие действия. На приборе надо выставить минимальный уровень измерения. Один щуп прижимают к цоколю, а второй — к контакту, расположенному в верхней части лампы. Если на дисплее, установленном на приборе, не появится никаких цифр, то лампа подлежит замене.

Необходимость замера

Сопротивление обладает различными значениями, например, у сухой древесины оно очень высоко, а у чистой меди, наоборот, к нулю. Инженеры эксплуатируют такое свойство материалов при создании электрических и электронных приборов разного назначения.

Если прибор показывает, что этот показатель стремится к бесконечности, то это означает, что ток по цепи не поступает, а следовательно, устройство неработоспособно.

Если результат при проверке электродвигателя, установленного в фене или пылесосе, либо динамика в бытовой колонке не соответствует заводским показателям, то двигатель надо отдавать в ремонт.

Без применения этого прибора невозможно проверить бортовую сеть или свечи зажигания в автомобиле.

Кроме того, тестирование электрических кабелей проводки может показать ее целостность, то есть, если она повреждена, надо принимать меры по ее ремонту или замене. При стремлении показателя к бесконечности можно говорить об обрыве или повреждении изоляции. Такое повреждение нужно ликвидировать как можно быстрее.

При обнаружении неполадок в зарядном устройстве от телефона, планшета или компьютера также рекомендуется протестировать их с помощью мультиметра. В радиотехнике требуется проводить замеры индукционной катушки, что позволит позволить принять решение о сдаче устройства в ремонт или о покупке нового.

https://youtube.com/watch?v=mL7XNOpDoRI

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

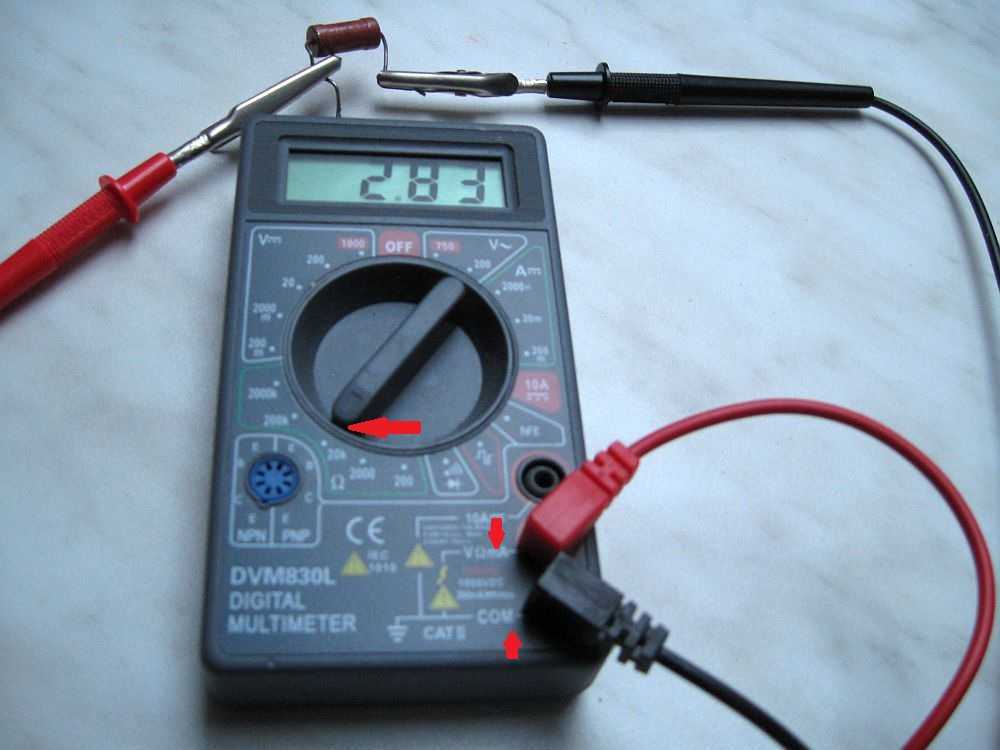

Схема измерения сопротивлений

При измерении сопротивления действуют в таком порядке:

Черный щуп включают в разъем «COM».
Красный — в разъем «V/Ω».
Устанавливают переключатель на одну из позиций сектора «Ω» либо на самую большую — если порядок измеряемого сопротивления неизвестен.
Проверяют работоспособность прибора, прикасаясь щупами друг к другу. Если прибор исправен, на дисплее появится некое мизерное значение. Если оно постоянно меняется или является высоким, это говорит о плохом контакте — точность измерений окажется низкой.
Обесточивают исследуемую цепь или элемент.
Прикасаются щупами к концам участка цепи, сопротивление которого нужно измерить

Если определяется сопротивление полупроводникового прибора, важно соблюдать полярность. Так, для измерения сопротивления диода черный щуп коротят с катодом, красный — с анодом.
Если на экране отображается «1», что означает запредельно высокую величину, переключатель прибора переводят на позицию ниже и повторяют измерения.

Принцип замера сопротивления в электрической цепи

При измерении сопротивления резистора возможны следующие нештатные ситуации:

  • мультиметр при любом диапазоне отображает «1»: резистор перегорел;
  • величина сопротивления значительно ниже положенного: в резисторе произошло межвитковое замыкание.

Подключение щупов

Мультиметр комплектуется двумя щупами — красного и черного цвета. Кроме окраски, они ничем не отличаются.

К рабочей части подсоединен провод с разъемом на противоположном конце для подключения к портам мультиметра. Таких портов четыре, они помечены символами:

  1. COM: от англ. common — общий;
  2. V/Ω (напряжение и сопротивление);
  3. mA (сила тока);
  4. 20A max (сила тока свыше 200 мА).

Один щуп всегда включается в порт COM, второй — в соответствии с измеряемым параметром. Для измерения сопротивления его включают в порт «V/Ω»

В этом режиме мультиметр подает на щупы постоянное напряжение и важно знать, как распределены потенциалы:

Полярность учитывается при измерении сопротивления p-n переходов полупроводниковых приборов — диодов, транзисторов и др.

При покупке мультиметра следует обращать внимание на качество щупов — от этого зависит точность измерений. В дешевых моделях разъемы в портах держатся плохо, из-за чего нарушается контакт

Для проверки переключают прибор в режим измерения сопротивления и прикладывают щупы один к другому. Если показания на дисплее постоянно меняются — контакт ненадежный и от данной модели лучше отказаться.

Цвет щупа значения не имеет, но принято в порт «COM» с отрицательным потенциалом включать черный щуп. Рекомендуется придерживаться этого правила, поскольку на него ориентированы все инструкции по измерению сопротивления в транзисторах и других полупроводниковых элементах.

Сопротивление заземления

Для снижения напряжения прикосновения до безопасной величины в случае короткого замыкания используется заземлитель. Это устройство обладает небольшим сопротивлением, позволяющим электричеству через токопроводящие элементы перетекать в грунт

Отсюда и происходит название этой важной компоненты системы электробезопасности

Сопротивление заземления нормируется в зависимости от типа объекта и энергопотребления. Так в трехфазных сетях с напряжением 380 В оно не должно превышать 4 Ом, в однофазных на 220 В — 8 Ом.

Проверка работоспособности контура производится специальными измерителями параметров заземления — М-416, MRU-105, Мetrel и другими. В отличие от бытовых мультиметров они гораздо мощнее, имеют длинные щупы, используют в качестве источника питания батарейки, линии электропередач или встроенный генератор. Напряжение в цепи может достигать 1000 В. С помощью таких установок можно измерять сопротивление заземление, удельное сопротивление грунта, а также шаговое и контактное напряжение.

Для проведения работ понадобятся 2 штыря и комплект проводов. Предварительно нужно снять окислы с контактов заземлителя, для этого пригодится рашпиль или напильник.

Потенциальный электрод забивается на расстоянии 15 м от здания, токовый — 30 м, затем соединяются проводами с тестером по схеме. При касании щупом зачищенного контакта заземлителя прибор пропускает ток через электроды, определяет напряжение и силу тока. Он самостоятельно проводит вычисления и выдает показания в Омах.

Еще один способ, который позволяет найти сопротивление заземления, — измерение токовыми клещами. При этом не нужно использовать дополнительные провода и электроды или частично отключать заземлители при сложной схеме подключения. Провода просто охватываются разъемными щечками прибора, внутри которых расположены магнитопроводы. Прилегание проводников и контактов измерителя должно быть максимально плотным, чтобы снизить погрешности. После снятия показаний в одной точке сразу же можно переходить для работы в другое место.

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

  1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
  2. Аккуратно перерезать ее в месте с наименьшим утолщением.
  3. Произвести замер радиоэлемента прибором.
  4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Каким должен быть показатель?

Самый простой метод определения — внимательно прочесть маркировку проводника. На современных изделиях есть вся необходимая информация о том, какое сопротивление создается жилами, для какого тока они предназначены.

Иногда приходится проводить тестирование старых кабелей, на которых надписи либо отсутствовали вовсе, либо стерлись. Узнать, каким должно быть сопротивление кабеля можно, посчитав его. Расчет сопротивления выполняется по формуле:

где R — искомая величина, ρ — удельное сопротивление материала (измеряется в Ом•мм 2 /м, табличное значение), l — длина провода, S — площадь проводника.

Результаты расчёта могут немного отличаться от реальных значений, так как конкретное удельное сопротивление зависит от металла. Если в нем есть какие-либо примеси, проводник может иметь более высокий или более низкий показатель. Также мультиметр может немного ошибаться. Поэтому, если показания прибора и полученные расчеты расходятся на несколько процентов — не страшно.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

  • Положение OFF — выключение прибора.
  • ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
  • DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
  • 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
  • HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
  • Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
  • Ω — измерение сопротивлений.
  • DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

«Прозвон» СЧ- и ВЧ-динамиков, не будет ли последствий для звуковой катушки?

Иногда в радиолюбительской практике возникает необходимость убедиться в работоспособности микрофона. Для того чтобы знать как прозвонить микрофон мультиметром нужно знать устройство основных моделей. Самым распространённым конструкциями, которые используются практически во всех бытовых гаджетах, являются электретные микрофоны.

Тем не менее, на практике, могут встретиться угольные, электродинамические, электромагнитные и ленточные. Проверить такой прибор тестером достаточно просто. Угольный микрофон представляет собой герметичную камеру круглой формы, где между двух металлических пластин засыпан угольный порошок. Одна из них тонкая и упругая является мембраной. Проверить такой микрофон тестером просто. Сопротивление угольного порошка в зависимости от типа может составлять от 50 до Ом.

Если подключить тестер к контактам в режиме измерения сопротивления и ударять по мембране, можно заметить изменение показаний. Наиболее частой неисправностью угольного капсюля является загрязнение контактов или обрыв провода. Электромагнитные и электродинамические микрофоны имеют в своей конструкции лёгкую подвижную катушку, которая имеет небольшое сопротивление. Обычно оно исчисляется десятками Ом.

Такая катушка прозванивается тестером на обрыв. В конструкцию некоторых устройств входит согласующий трансформатор. Сопротивление его вторичной обмотки может составлять кОм. Проверка микрофона мультиметром заключается в определении целостности обмоток трансформатора и катушки. Для того чтобы проверить катушку прибора с согласующим трансформатором, корпус придётся разбирать. Конденсаторный микрофон представляет ёмкость образованную тонкой мембраной с металлическим напылением и массивным основанием.

Для работы такого устройства между обкладками конденсатора должно быть приложено поляризующее напряжение. В корпус вмонтирован каскад на полевом транзисторе и имеется место для установки батареи питания. Электретный микрофон является разновидностью конденсаторного. В этой конструкции гибкая мембрана электрет является носителем заряда. Миниатюрные конденсаторные капсюли обладают линейной АЧХ, хорошей чувствительностью и применяются в телефонах смартфонах и другой бытовой электронике.

Проверить электретный микрофон тестером или мультиметром можно, предварительно выпаяв его из схемы. Проверка сопротивления осуществляется на пределе измерения 10 кОм. Значения сопротивления малогабаритного капсюля обычно находится в интервале от кОм.

Обычно эта величина приводится в паспорте. Если он отсутствует, нужно ориентироваться на указанные данные. При измерении сопротивления полярность не имеет значения, поэтому щупы прибора можно подключать произвольно. Если сопротивление соответствует приведенным данным или находится близко от этих величин, то прибор считается исправным. Если устройство не работает нужно проверять другие цепи. Если тестер показывает короткое замыкание или бесконечно большое сопротивление, это говорит о том, что внутренняя цепь находится в обрыве или замкнута накоротко.

Миниатюрные капсюли не разборные и неисправный прибор нуждается в замене. Бывают случаи, когда собеседник по мобильной связи ничего не слышит. Передатчик в этой ситуации не причём, так как сигнал вызова дошёл до абонента.

Причина в неисправности микрофона или нарушении контакта. Корпус мобильного устройства нужно аккуратно вскрыть, вынуть аккумулятор, карту и вынуть плату с радиоэлементами.

В некоторых моделях микрофон впаян в плату, но иногда он подключается к схеме через пружинящие контакты. Причём сам модуль вставлен в пластмассовую коробочку с ещё одной парой контактов. Получается двойное соединение через контакты. Если при проверке мультиметром показания отсутствуют, то нужно открыть коробочку, вынуть капсюль и прозвонить непосредственно его.

После их чистки и небольшого подгиба трансляция речи восстанавливается. При проверке исправного микрофона телефона мультиметром он звонится как диод. Бывают ситуации, когда абонент слышит голос, но он сильно искажён. Причиной этому обычно является попадание влаги внутрь модуля. Если после просушки аппарата слышимость не улучшилась, микрофон нужно заменить.

Главная Блог Контакты. Главная Блог Микрофоны. Как прозвонить микрофон тестером Иногда в радиолюбительской практике возникает необходимость убедиться в работоспособности микрофона. Как проверить работоспособность микрофона мультиметром Электретный микрофон является разновидностью конденсаторного. Как проверить микрофон на телефоне мультиметром Бывают случаи, когда собеседник по мобильной связи ничего не слышит.
