Как найти проводку в стене: лучшие способы

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

  1. Отключаем проводник с фазой.
  2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
  3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
  4. Разводим концы оборванного проводника.
  5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку. Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Профессиональные приборы для поиска

Сегодня выпускают много разных приборов для обнаружения проводки в конструкционных элементах зданий. Самые эффективные:

  • детектор скрытой проводки;
  • универсальный детектор;
  • индикаторная отвертка;
  • мультиметр;
  • металлоискатель;
  • индикаторная отвертка.

Приборы для поиска скрытой проводки

Детектор скрытой проводки

Позволяет находить проводку без вскрытия штукатурки. Детекторы отличаются мощностью и функциональностью. Для бытового использования чувствительное оборудование, рассчитанное на профессиональных электриков, не обязательно, поэтому можно купить недорогой прибор с небольшим количеством функций.

По принципу работы они бывают:

  • электростатические;
  • электромагнитные;
  • металлодетекторы;
  • комбинированные.

 Электростатическими детекторами просто пользоваться, причем они самые недорогие.

Электростатические приборы имеют наиболее высокую точность определения электромагнитного поля

 Электромагнитные модели видят только нагруженные от 1 кВт провода.

Электромагнитные приборы видят провода, которые находятся под нагрузкой не менее 1 кВт

 Металлодетекторы позволяют находить цветные и чёрные металлы, поэтому с их помощью можно выявить металлические элементы

Для обнаружения проводки металлоискателем необязательно, чтобы кабель был под напряжением

Комбинированные устройства очень дорого стоят, потому что используют одновременно несколько технологий поиска проводки.

Перед поиском кабеля лучше всего проверить работу детектора на конструкции с известной схемой прокладки проводки.

Универсальный детектор

Это оборудование позволяет находить проводку (с током и без), а также цветные и черные металлы, дерево, пластик и т.д.  Работа прибора основана на генерации магнитного поля и оценке его изменения в результате прохождении через разные среды.  Сопоставляя исходную и полученную информацию, прибор выдает точные результаты.

Универсальные детекторы применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов

В ходе сканирования стены часто возникают сложности. К примеру, при размещении рядом двух кабелей устройство принимает их за один. Правда, это характерно только бытовым аппаратам. Профессиональное оборудование самое точное, поэтому стоит дороже. Но для разовой работы покупать высокотехнологичный прибор нет смысла.

Индикаторная отвертка

Определяет электромагнитное поле, которое возникает вокруг проводов. Для этого требуется взять в руку отвёртку, после чего, прислоняя плотно к стене, нужно водить им по исследуемой поверхности.  Индикатор будет загораться в местах прохождения кабеля. Минус – небольшая допустимая глубина поиска – 2 см.

Индикаторная отвертка фиксирует электромагнитное поле, излучаемое проводкой под напряжением

Поиск мультиметром

 Мультиметр – это универсальный прибор, состоящий из вольтметра, амперметра и омметра.

Для поиска скрытой проводки подойдёт даже самый простой мультиметр

Мультиметр и полевой транзистор для поиска кабеля требуется переключать в режим омметра. Потом антенной исследуют стену и одновременно с этим отслеживают показания на устройстве.

 При изменении показаний прибор укажет на размещение рядом электрических проводов.

Металлоискатель

Это оборудование работает за счет индукционного баланса между передающей и принимающей катушкой. Металлоискатель фиксирует фазовый сдвиг при размещении катушки возле провода, даже если в нем отсутствует электрический ток. В конструкционных элементах многоэтажных домов он будет находить арматуру, а в деревянных частных домах – гвозди.

В дорогостоящих моделях предусмотрена настройка только на алюминий и медь. Точность устройства зависит от размера катушки и может составлять до 5 см.

Металлоискатель легко способен найти провод в стене на расстояниях до 5 см

Если вы не знаете, как найти скрытую проводку в стене дома, то желательно использовать для этого профессиональные приборы. Они оградят вас от ошибок и непредвиденных расходов.

1 Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

  • отсутствие нуля или фазы;
  • одновременное отсутствие и фазы, и нуля;
  • появление искр;
  • короткие замыкания;
  • регулярные срабатывания защитных автоматических устройств.

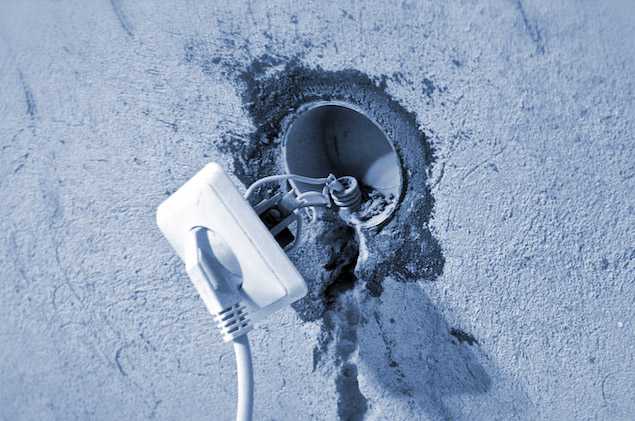

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Устранение обрыва фазного и нулевого проводов

Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

Прежде всего нужно отключить фазный провод.
При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку

Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой.  В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода. При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу

Весь остальной процесс совпадает с описанным выше регламентом

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.

Прокладка открытых электросетей

Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.

Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения

Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.

Самый быстрый способ обнаружения неисправности

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Последовательность поиска поврежденного участка:

  1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
  2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

  1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
  2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
  3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
  4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

1 Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

  • отсутствие нуля или фазы;
  • одновременное отсутствие и фазы, и нуля;
  • появление искр;
  • короткие замыкания;
  • регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Стоимость работ

1-комнатная квартира Цена Ед. изм. Количество Сумма
Штробление стен 300 руб. п/м 15 4500 руб.
Штробление потолков 300 руб. п/м 15 4500 руб.
Укладка провода 20 руб. п/м 30 600 руб.
Монтаж внутренних розеток 450 руб. шт. 12 5400 руб.
Монтаж выключателей 450 руб. шт. 5 2250 руб.
Установка ТВ-розетки 450 руб. шт. 2 900 руб.
Установка интернет розетки 450 руб. шт. 1 450 руб.
Установка бокса на 12 модулей 3000 руб. шт. 1 3000 руб.
Установка УЗО двухполюсного 300 руб. шт. 1 300 руб.
Устройство отверстия в стене для вывода проводов к щитку 200 руб. шт. 1 200 руб.
Подключение к щитку 500 руб. точка 1 500 руб.
ИТОГО 22 600 руб.
2-комнатная квартира Цена Ед. изм. Количество Сумма
Штробление стен 300 руб. п/м 25 7500 руб.
Штробление потолков 300 руб. п/м 25 7500 руб.
Укладка провода 20 руб. п/м 50 1000 руб.
Монтаж внутренних розеток 450 руб. шт. 20 9000 руб.
Монтаж выключателей 450 руб. шт. 6 2700 руб.
Установка ТВ-розетки 450 руб. шт. 3 1350 руб.
Установка интернет розетки 450 руб. шт. 2 900 руб.
Установка бокса на 18 модулей 3500 руб. шт. 1 3500 руб.
Установка УЗО двухполюсного 300 руб. шт. 1 300 руб.
Устройство отверстия в стене для вывода проводов к щитку 200 руб. шт. 1 200 руб.
Подключение к щитку 500 руб. точка 1 500 руб.
ИТОГО 34 450 руб.
3-комнатная квартира Цена Ед. изм. Количество Сумма
Штробление стен 300 руб. п/м 30 9000 руб.
Штробление потолков 300 руб. п/м 30 9000 руб.
Укладка провода 20 руб. п/м 60 1200 руб.
Монтаж внутренних розеток 450 руб. шт. 23 10350 руб.
Монтаж выключателей 450 руб. шт. 7 3150 руб.
Установка ТВ-розетки 450 руб. шт. 4 1800 руб.
Установка интернет розетки 450 руб. шт. 3 1350 руб.
Установка бокса на 24 модулей 4800 руб. шт. 1 4800 руб.
Установка УЗО двухполюсного 300 руб. шт. 1 300 руб.
Устройство отверстия в стене для вывода проводов к щитку 200 руб. шт. 1 200 руб.
Подключение к щитку 500 руб. точка 1 500 руб.
ИТОГО 41 650 руб.

Инструменты для поиска обработки проводов

Сегодня существуют специальные инструменты, с помощью которых можно без труда обнаружить обрыв проводов в электрической системе:

Название инструмента Характеристика
1. Специальная отвертка Это самое простое в использовании устройство. Кроме того, стоит она не так дорого. С помощью индикатора можно найти поврежденную зону, которая расположена в пределах 30 см от места диагностики.
2. Трассоискатель Он предназначен для поиска скрытого или же открытого кабеля, который находится под напряжением.
3. Сигнализатор MS Он одинаково реагирует на проводник тока и металлические элементы арматуры. За счет невысокой цены его можно часто использовать.
4. Сигнализатор E121 («дятел) С помощью этого устройства можно отыскать провод, который находится на глубине 7 см.

Для устранения неисправностей в электрической сети также необходимо подготовить, изоляционную ленту, пассатижи и острый нож. Для работы подойдет нож только с изолированной ручкой.

Поиск неисправности с помощью тестера

Если в квартире резко пропало электричество, то может использоваться тестер для определения подачи напряжение на счетчик. Если ток есть, то это означает, что обрыв произошел в квартире.

Вся проводка располагается в горизонтальном и вертикальном положении, ее повороты выполняются под прямым углом. Подобная схема значительно упрощает поиск проводников, которые ведут от розетки к коробке. Иногда для того, чтобы решить возникшую проблему, просто нужно заменить предохранители. Достаточно часто кабель перегорает в разводной коробке.

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

  • Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
  • Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Как определить проводку в стене

Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).

Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.

В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.

Методы определения расположения проводки

Найти проводку в стене можно несколькими способами.

Теоретические способы:

  • ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
  • предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.

Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.

Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.

Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.

Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).

Обзор моделей

Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.

CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,

DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.

К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.

Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
