Как работают полевые транзисторы и как проверить полевой транзистор мультиметром

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

https://youtube.com/watch?v=asjlUxG09Iw

k3878 аналог — advODKA.com

1 alltransistors.com 70 3 да 4 627 1 400 2SK3878 — параметры транзистора, его аналоги, Даташиты… 2SK3878 MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога.
2 tranzistor.biz 30 1 4 345 740 2SK3878 (2СК3878 ) MOSFET, аналоги Справочные данные транзисторов. Аналоги. Основные параметры и характеристики. Для поиска введите не менее 3 букв или цифр!
3 radio-hobby.org 350 да 4 14 269 2 700 Аналоги для k3878 — Аналоги — Приднестровский портал… Аналоги для k3878 — Аналоги, Поиск аналогов микросхем и транзисторов. … Результаты поиска аналогов для k3878.
4 valvol.ru 60 2 1 325 130 Power Electronics • Просмотр темы — САИ 200 (сразу… Ставил с другого аппарата K3878 — всё работает! Объездил весь город , нигде таких транзисторов нет, вопрос такой: чем его (К3878) можно заменить?
5 datasheet4u.com 120 4 да 7 382 1 200 K3878 datasheet, K3878 pdf, K3878 datasheet pdf, Field Effect… K3878 Datasheet. Field Effect Transistor. … 2SK3878. TOSHIBA Field Effect Transistor Silicon N-Channel MOS Type (π- MOSIV).
6 espec.ws 425 да 3 45 600 4 500 Datasheet K3878 Помогите найти даташит MOSFET Toshiba K3878 или примерные характеристики. Используется в качестве силового ключа в импульсных источниках питания.
7 cxem.net 1 100 да 5 да 64 446 20 300 Сварочный Аппарат Темп Иса-250 — Сварочные аппараты… ребята необходимо схема сварочного инвентора эдон мма 250 я посмотрел аналог темп иса 250 повнешнему виду одинаковые сгорел резистор на…
8 tut.by 11 000 6 да 88 053 54 000 Сварочный аппарат | Строительный форум… доброго дня всем.я новичок и сварщик-любитель.сгорела сварочка Straus и и не могу найти в гродно транзистор toshiba k3878.подойдет и аналог…
9 chipfind.ru 2 600 да 4 14 317 2 200 Поиск аналога для «k3878» | ChipFind.ru Аналоги для «k3878». Компонентов в таблицах взаимозаменяемости, подходящих под запрос «k3878» не найдено.
10 rom.by 650 да 4 да 24 546 3 400 Как подобрать аналог полевого транзистора? | ROM.by Аналоги микросхем. Детали и схемы материнских плат. SMD. Как подобрать аналог полевого транзистора? Транзисторы и резисторы.
11 weld.in.ua 30 1 977 90 K3878 — Сварочный Форум …сигналы на силовых транзисторах одинаковы были и по U — 5 U близнецы .Силовой каскад собран на К3878 почему такие слабые могу … Просмотр полной версии : K3878.
12 master-tv.com 350 да 4 да 2 791 320 Как проверить полевой транзистор В статье автор рассказывает, как произвести проверку полевого транзистора с помощью обычного омметра. Статья для начинающих.
13 radiobooka.ru 70 1 5 857 930 Отечественные аналоги зарубежных транзисторов Отечественные аналоги зарубежных транзисторов. Зарубежный транзистор. Отечественный аналог. 2N1024.
14 zakupka.com 1 100 3 21 338 940 Транзистор MOSFET K3878 TOSHIBA (EZ-0014 ). Цена… 115.10 грн. Транзистор MOSFET K3878 TOSHIBА. Применяется как силовой ключ в различных устройствах в импульсных блоках питания, инверторах напряжения, в том числе и в сварочный аппаратах инверторного типа.
15 forumhouse.ru 1 400 да 4 да 157 593 51 700 Ремонт сварочных аппаратов | Страница 31 | Форум: дом… На резисторе 512 ком и на LM7812 ничего нет. Cпасибо за поздравление. Так же всех с Праздником! Я говорил проверить, а не померять на резисторе. Да не…
16 abtronics.ru 140 1 1 742 80 2SK3878(F) — Силовые полевые транзисторы от компании… 2SK3878(F) является силовым полевым транзистором от компании Toshiba. Полупроводниковый прибор оснащен изолированным затвором на канале n-типа.
17 monitor.net.ru 475 да 2 41 529 3 500 Импульсные мощные(сварочные) аппараты. Ремонт схемы… https://valvol.ru/topic1372.html , и ещё с десяток цитат могу найти, где рекомендуют 268 Я правда Jacsonу посоветовал её как один из аналогов, — а развил эту идею…
18 chipdip.ru 1 600 да 5 да 41 612 29 500 Простой метод проверки исправности полевого транзистора В современной радиоэлектронной аппаратуре все чаще находят применение полевые транзисторы. Как доказала практика, конструктивная надежность данных компонентов…
19 svarkavita.com 30 23 Транзистор MOSFET K3878 TOSHIBA ― Svarka VITA Транзистор MOSFET K3878 TOSHIBA. Артикул EZ-0014. В упаковке: 30. … Транзистор MOSFET K3878 TOSHIBA. Previous Next. Доставка и оплата.
20 vrtp.ru 325 3 9 618 1 100 Сварочные инверторы, ремонт | Форум Сгоревшие стаб.20в и полевик К3878 я заменил на стаб.18в и полевик IRFPE40.,Но б.п.(эта самая дежурка) не запускается Я не правильно подобрал замену K3878 ???

advodka.com

Проверка мультиметром

Перед началом проверки на исправность полевого транзистора мультиметром, рекомендуется принять определенные меры безопасности, с целью предотвращения выхода транзистора из строя. Полевые транзисторы обладают высокой чувствительностью к статическому электричеству, поэтому перед их проверкой необходимо организовать заземление. Для снятия с себя накопленных статических зарядов, следует воспользоваться антистатическим заземляющим браслетом, надеваемым на руку. В случае отсутствия такого браслета можно просто коснуться рукой батареи отопления или других заземленных предметов.

Хранение полевых транзисторов, особенно с малой мощностью, должно осуществляться с соблюдением определенных правил. Одно из них заключается в том, что выводы транзисторов в этот период, находятся в замкнутом состоянии между собой. Конфигурация цоколей, то есть расположение выводов в различных моделях транзисторов может отличаться. Однако их маркировка остается неизменной, в соответствии с общепринятыми стандартами. Затвор по-английски означает Gate, сток – Drain, исток – Source, а для маркировки используются соответствующие буквы G, D и S. Если маркировка отсутствует необходимо воспользоваться специальным справочником или официальным документом от производителя электронных компонентов.

Читать также: Инструмент для вальцевания тормозных трубок

Проверку можно выполнить с помощью стрелочного омметра, но более удобной и эффективной будет прозвонка цифровым мультиметром, настроенным на тестирование p-n-переходов. Полученное значение сопротивления, отображаемое на дисплее, на пределе х100 численно будет соответствовать напряжению на р-п-переходе в милливольтах. После подготовки можно переходить к непосредственной проверке. Прежде всего нужно знать, что исправный транзистор обладает бесконечным сопротивлением между всеми его выводами. Прибор должен показывать такое сопротивление независимо от полярности щупов, то есть прикладываемого напряжения.

Современные мощные полевые транзисторы имеют встроенный диод, расположенный между стоком и истоком. В результате, при решении задачи, как прозвонить полевой транзистор мультиметром, канал сток-исток, ведет себя аналогично обычному диоду. Отрицательным щупом черного цвета необходимо коснуться подложки – стоку D, а положительным красным щупом – вывода истока S. Мультиметр покажет наличие прямого падения напряжения на внутреннем диоде до 500-800 милливольт. В обратном смещении, когда транзистор закрыт, прибор будет показывать бесконечно высокое сопротивление.

Далее, черный щуп остается на месте, а красный щуп касается вывода затвора G и вновь возвращается к выводу истока S. В этом случае мультиметр покажет значение, близкое к нулю, независимо от полярности приложенного напряжения. Транзистор откроется в результате прикосновения. Некоторые цифровые устройства могут показывать не нулевое значение, а 150-170 милливольт.

Если после этого, не отпуская красного щупа, коснуться черным щупом вывода затвора G, а затем возвратить его к выводу подложки стока D, то в этом случае произойдет закрытие транзистора, и мультиметр вновь отобразит падение напряжения на диоде. Такие показания характерны для большинства п-канальных устройств, используемых в видеокартах и материнских платах. Проверка р-канальных транзисторов осуществляется таким же образом, только со сменой полярности щупов мультиметра.

Как проверить полевой транзистор с управляющим PN-переходом?

Внутреннее строение транзистора

Для того, чтобы проверить полевой транзистор с управляющим PN-переходом, достаточно вспомнить его внутреннее строение.

N-канальный выглядит вот так:

А P-канальный вот так:

Теперь давайте вспомним, какой радиоэлемент у нас состоит из PN-перехода? Все верно, это диод. Получается что Затвор и Исток образуют один диод, а Затвор и Сток – другой диод. Сам канал обладает каким-то сопротивлением, а это есть нечто иное как резистор.

Для N-канального транзистора

Эквивалентная схема будет выглядеть вот так:

Эквивалентная схема будет выглядеть вот так:

Получается, для того, чтобы узнать целостность транзистора, нам достаточно проверить все эти три элемента

Проверка биполярного транзистора

Данный транзистор имеет два p-n перехода, в итоге его структура имеет вид NPN либо PNP. Проверка транзистора мультиметром проводится в режиме «сопротивление» или «проверка диода» как показано на схеме ниже:

1. Присоединить к мультиметру щупы. Включить тестер в режиме прозвонки или режим проверки диодов. 3. Подсоединить черный щуп к соответствующему выводу транзистора. То же самое проделать с красным щупом, согласно схеме. 4. Посмотреть на показания мультиметра, величина падения напряжения на p-n переходе будет отображаться на дисплее прибора.

Следует отметить, что нужно проверить каждый p-n переход. Точно такая же проверка выполняется для транзисторов обратной проводимости. Единственное отличие – смена положения щупов.

Правила безопасной работы

Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять.

При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче. В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки.

Полевики имеют широкое распространение в современных электронных приборах. Когда происходит поломка, необходимо знать, как проверить мосфет. Выяснить, исправен ли он, возможно, если использовать для этого мультиметр.

Как проверить МОП транзистор? Оказывается, ничего сложно в проверке МОП транзистора нет. Для этого достаточно вспомнить его внутреннее строение и провести некоторые простые операции. В этой статье мы будем проверять МОП транзистор двумя способами.

Проверяем МОП-транзистор с помощью мультиметра

Первым делом, вбиваем в любой поисковик то, что написано на корпусе транзистора и добавляем слово “цоколевка”, а потом нажимаем на вкладку “картинки”.

Вот мой транзистор:

Итак, я вбил ” IRFZ44N цоколевка” в Яндекс и нажал на вкладку “картинки”. Яндекс мне выдал уйму картинок с цоколевкой этого транзистора:

Следовательно, на моем транзисторе выводы идут в таком порядке:

Вспоминаем внутреннее строение МОПа. В мощных МОП-транзисторах Подложку соединяют с Истоком еще в процессе производства в самом транзисторе, поэтому МОП выглядит примерно так:

Его эквивалентная схема будет выглядеть вот так:

Значит, первым делом мы без проблем можем проверить эквивалентный диод VD2 между Стоком и Истоком.

В схемотехническом обозначении его тоже часто указывают:

Для того, чтобы подготовить наш транзистор к проверке, первым делом… убираем с себя статику! Касаемся голой батареи и только уже потом начинаем трогать транзистор. Или используем антистатический браслет, один конец которого закрепляем к голой батарее, а другой надеваем на запястье.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета – с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

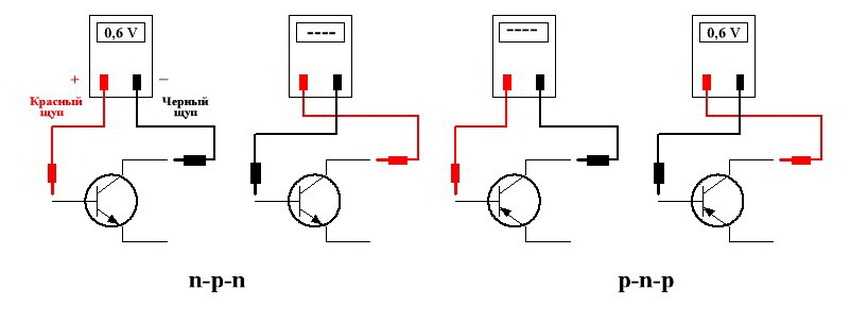

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

  • Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
  • Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный – к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
  • Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
  • Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
  • Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
  • После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Читать также: Как сделать диодный мост на 220 вольт

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

https://youtube.com/watch?v=CTrMveIYnvY

Как проверить полевой транзистор с управляющим P-N переходом

Как проверить полевой транзистор с управляющим P-N переходом?

Для того, чтобы проверить полевой транзистор с управляющим P-N переходом, достаточно вспомнить его внутреннее строение.

N-канальный выглядит вот так:

А P-канальный вот так:

Теперь давайте вспомним, какой радиоэлемент у нас состоит из P-N перехода? Все верно, это диод. Получается что Затвор и Исток образуют один диод, а Затвор и Сток — другой диод. Сам канал обладает каким-то сопротивлением, а это есть нечто иное как резистор.

Для N-канального транзистора

Эквивалентная схема будет выглядеть вот так:

Для P-канального

Эквивалентная схема будет выглядеть вот так:

Получается, для того, чтобы узнать целостность транзистора, нам достаточно проверить все эти три элемента

У нас в гостях уже знакомый вам из прошлой статьи N-канальный полевой транзистор с P-N переходом 2N5485

Сейчас мы будем проверять его на работоспособность.

Впрочем, не так быстро! Полевые транзисторы больше всего боятся статического электричества, особенно МОП-транзисторы. Поэтому, прежде чем начинать проверку, стоит снять статику с себя (и с того, чем ещё можем его коснуться). Можно заземлить себя, скажем, с помощью водосточной или отопительной трубы (коснувшись металлической части трубы без лакокрасочного покрытия).

Для этого нам понадобится мультиметр:

Для проверки полевого транзистора с управляющим P-N переходом первым делом качаем на него даташит и смотрим расположение его выводов (цоколевку).

Вот кусочек даташита моего транзистора с цоколевкой:

Если его повернуть жопой к нам, как в даташите, то слева-направо у нас идет Затвор, Исток, Сток

Там же в даташите указано, что он N-канальный.

Ну что же? Начнем проверочку?

Так как транзистор N-канальный, следовательно, встаем на Затвор красным щупом мультиметра и проверяем диоды. Проверяем диод Затвор-Исток:

Норм.

Проверяем  диод Затвор-Сток:

Норм.

Как вы помните, диод пропускает электрический ток только в одном направлении. Поэтому, когда мы поменяем полярность и снова проверим диоды, то увидим на экране мультиметра очень большое сопротивление:

Ну а теперь остается проверить сопротивление между Истоком и Стоком. Для того, чтобы его замерить, мы должны подать на Затвор 0 Вольт. Будет большим заблуждением, если мы оставим Затвор болтаться в воздухе, так как в этом случае вывод Затвора — это как маленькая антеннка, которая ловит различные наводки, а следовательно имеет уже какой-то потенциал, что конечно же, сказывается на сопротивлении Исток-Сток. Поэтому, цепляемся мультиметром к Стоку и Истоку, а Затвор берем в руку. В идеале, хорошо было бы взяться другой рукой за отопительную батарею, чтобы полностью заземлить Затвор. На мультике должно высветится какое-либо сопротивление:

Что-то показывает? Значит все ОК ;-). Транзистор жив и здоров.

Также есть второй способ проверки транзистора с управляющим P-N переходом. Но для этого нам понадобиться RLC-транзистор-метр, прибор который умеет замерять почти всё. Вставляем транзистор в кроватку и зажимаем рычажком. Нажимаем зеленую кнопку «Пуск» и прибор нам выдает схемотехническое обозначение нашего подопечного с обозначением выводов:

Ну разве не чудо?

N-JFET — N-канальный транзистор с управляющим P-N переходом. G-Gate-Затвор, D-Drain-Сток, S-Source-Исток. Также навскидку даются два параметра: Ugs и I.  Ugs — это напряжение между Затвором и Истоком (Gate-Source). I — сила тока через канал, то есть через Исток-Сток. Следовательно, прибор показывает, какая сила тока будет течь через Исток-Сток, при таком-то напряжении на Затворе. По идее, эти два параметры на практике не нужны. Они вам просто показывают, что транзистор живой и что с него можно выжать.

Все те же самые операции касаются и P-канального транзистора. Только  в этом случае «диоды» меняют свое направление на противоположное.

Проверка мультиметром

Перед началом проверки на исправность полевого транзистора мультиметром, рекомендуется принять определенные меры безопасности, с целью предотвращения выхода транзистора из строя. Полевые транзисторы обладают высокой чувствительностью к статическому электричеству, поэтому перед их проверкой необходимо организовать заземление. Для снятия с себя накопленных статических зарядов, следует воспользоваться антистатическим заземляющим браслетом, надеваемым на руку. В случае отсутствия такого браслета можно просто коснуться рукой батареи отопления или других заземленных предметов.

Хранение полевых транзисторов, особенно с малой мощностью, должно осуществляться с соблюдением определенных правил. Одно из них заключается в том, что выводы транзисторов в этот период, находятся в замкнутом состоянии между собой. Конфигурация цоколей, то есть расположение выводов в различных моделях транзисторов может отличаться. Однако их маркировка остается неизменной, в соответствии с общепринятыми стандартами. Затвор по-английски означает Gate, сток — Drain, исток — Source, а для маркировки используются соответствующие буквы G, D и S. Если маркировка отсутствует необходимо воспользоваться специальным справочником или официальным документом от производителя электронных компонентов.

Проверку можно выполнить с помощью , но более удобной и эффективной будет прозвонка цифровым мультиметром, настроенным на тестирование p-n-переходов. Полученное значение сопротивления, отображаемое на дисплее, на пределе х100 численно будет соответствовать напряжению на р-п-переходе в милливольтах. После подготовки можно переходить к непосредственной проверке. Прежде всего нужно знать, что исправный транзистор обладает бесконечным сопротивлением между всеми его выводами. Прибор должен показывать такое сопротивление независимо от полярности щупов, то есть прикладываемого напряжения.

Современные мощные полевые транзисторы имеют встроенный диод, расположенный между стоком и истоком. В результате, при решении задачи, как прозвонить полевой транзистор мультиметром, канал сток-исток, ведет себя аналогично обычному диоду. Отрицательным щупом черного цвета необходимо коснуться подложки — стоку D, а положительным красным щупом — вывода истока S. Мультиметр покажет наличие прямого падения напряжения на внутреннем диоде до 500-800 милливольт. В обратном смещении, когда транзистор закрыт, прибор будет показывать бесконечно высокое сопротивление.

Далее, черный щуп остается на месте, а красный щуп касается вывода затвора G и вновь возвращается к выводу истока S. В этом случае мультиметр покажет значение, близкое к нулю, независимо от полярности приложенного напряжения. Транзистор откроется в результате прикосновения. Некоторые цифровые устройства могут показывать не нулевое значение, а 150-170 милливольт.

Если после этого, не отпуская красного щупа, коснуться черным щупом вывода затвора G, а затем возвратить его к выводу подложки стока D, то в этом случае произойдет закрытие транзистора, и мультиметр вновь отобразит падение напряжения на диоде. Такие показания характерны для большинства п-канальных устройств, используемых в видеокартах и материнских платах. Проверка р-канальных транзисторов осуществляется таким же образом, только со сменой полярности щупов мультиметра.

Такие полупроводниковые элементы, как транзисторы, являются неотъемлемой частью практически всех электронных схем — от радиоприемников до системных плат сверхсложных вычислительных центров. Проверка этого элемента на работоспособность — операция, которую обязан уметь выполнять любой человек, так или иначе занимающийся ремонтом электронных плат, будь он профессиональный ремонтник или любитель.

Для осуществления этой операции можно применять специальный тестер транзисторов, но если его нет под рукой, или в его надежности есть сомнения, можно воспользоваться самым обыкновенным мультиметром. Даже те модели, которые не имеют специального гнезда для проверки биполярных или полевых транзисторов, могут быть использованы для точной проверки. Для этого мультиметр выставляется в режим максимального сопротивления, либо «прозвонки», если таковой есть.

Проверка полевого транзистора

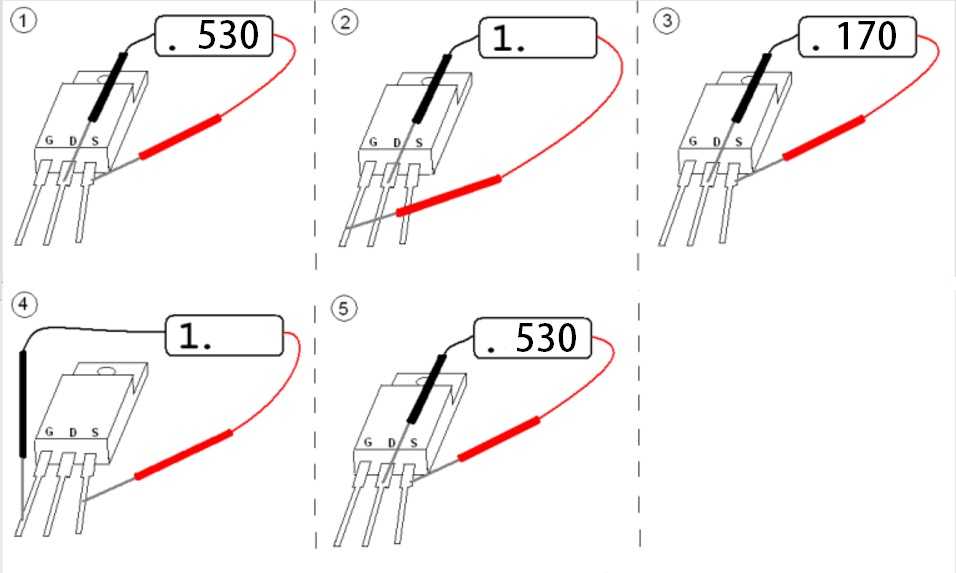

Для примера используем n-канальный mosfet транзистор. Тестер, как и в предыдущей схеме, используем в режиме прозвонки или проверки диодов. Следующие действия, как проверить полевой транзистор мультиметром, выглядят так:

  1. Черный щуп подсоединяем на сток (D), а красный подключаем на исток (S) – на дисплее значение p-n перехода встроенного встречного диода.
  2. Красным щупом касаемся затвора (G) – так мы частично открываем транзистор.
  3. Красным щупом касаемся истока (S). Значение перехода стало меньше — полевик частично открылся. Иногда он может открыться полностью, в таком случае мультиметр запищит, показывая отсутствие сопротивления.
  4. Черным щупом касаемся затвора (G) — закрываем транзистор.
  5. Возвращаем черный щуп обратно — полевик закрывается.

Для проверки p-канального транзистора процедура отличается лишь цветом используемых щупов.

Структура полевого MOSFET транзистора.

Для создания МОП-транзистора берется подложка, выполненная из p-полупроводника, где основными носителями заряда являются положительные заряды, так называемые дырки. На рисунке вы видите, что вокруг ядра атома кремния вращаются электроны, обозначенные белыми шариками.

Когда электрон покидает атом, в этом месте образуется «дырка» и атом приобретает положительный заряд, то есть становиться положительным ионом. Дырки на модели обозначены, как зеленые шарики.

На p-подложке создаются две высоколегированные n-области, то есть области с большим количеством свободных электронов. На рисунке эти свободные электроны обозначены красными шариками.

Свободные электроны свободно перемещаются по n-области. Именно они впоследствии и будут участвовать в создании тока через МДП-тназистор.

Пространство между двумя n-областями, называемое каналом покрывается диэлектриком, обычно это диоксид кремния.

Над диэлектрическим слоем располагают металлический слой. N-области и металлический слой соединяют с выводами будущего транзистора.

Выводы транзистора называются исток, затвор и сток.

Ток в МОП-транзисторе течет от истока через канал к стоку. Для управления этим током служит изолированный затвор.

Однако если подключить напряжение между истоком и стоком, при отсутствии напряжения на затворе ток через транзистор не потечет, потому что на его пути будет барьер из p-полупроводника.

Если подать на затвор положительное напряжение, относительно истока, то возникающее электрическое поле будет к области под затвором притягивать электроны и выталкивать дырки.

По достижению определенной концентрации электронов под затвором, между истоком и стоком создается тонкий n-канал, по которому потечет ток от истока к стоку.

Следует сказать, что ток через транзистор можно увеличить, если подать больший потенциал напряжения на затвор. При этом канал становиться шире, что приводит к увеличению тока между истоком и стоком.

МДП-транзистор с каналом p-типа имеет аналогичную структуру, однако подложка в таком транзисторе выполнена из полупроводника n-типа, а области истока и стока из высоколегированного полупроводника p-типа.

В таком полевом транзисторе основными носителями заряда являются положительные ионы (дырки). Для того, что бы открыть канал в полевом транзисторе с каналом p-типа необходимо на затвор подать отрицательный потенциал.

Исправность p-канала

Проверка исправности p-канального элемента производится аналогичным методом, что и для n-канального вида. Отличие состоит в том, что к минусу мультиметра необходимо подключать красный щуп, а к плюсу прибора следует произвести подключение черного провода.

https://youtube.com/watch?v=GzjGvtPfDEg

Таким образом, можно сделать следующие выводы относительно полевых транзисторных компонентов и проверочных процедур:

  • Полевые элементы разновидности МОСФЕТ широко применяются в радиоэлектронике, технике и прочих сферах, связанных с практической электроникой;
  • Проверка работоспособности транзисторных элементов удобнее всего и качественнее осуществляется с помощью мультиметра — при следовании определенной пошаговой методике;
  • Проверка p-канального и n-канального транзисторного компонента осуществляется одинаковыми методами, но при этом необходимо сменить полярность подключения проводов мультиметра на обратную.

Дата: 06.10.2015 // 0 Комментариев

В блоках питания или источниках бесперебойного напряжения полевые транзисторы часто выходят из строя . Проверка полевого транзистора важный , а в некоторых случаях один из первых шагов при ремонте подобной техники .

Как измерить коэффициент усиления транзистора мультиметром

  1. Максимальный ток стока при фиксированном напряжении затвор-исток.
  2. Максимальное напряжение сток-исток, после которого уже наступает пробой.
  3. Внутреннее (выходное) сопротивление. Оно представляет собой сопротивление канала для переменного тока (напряжение затвор-исток — константа).
  4. Крутизна стоко-затворной характеристики. Чем она больше, тем «острее» реакция транзистора на изменение напряжения на затворе.
  5. Входное сопротивление. Оно определяется сопротивлением обратно смещенного p-n перехода и обычно достигает единиц и десятков МОм (что выгодно отличает полевые транзисторы от биполярных «родственников»). А среди самих полевых транзисторов пальма первенства принадлежит устройствам с изолированным затвором.
  6. Коэффициент усиления — отношение изменения напряжения исток-сток к изменению напряжения затвор-исток при постоянном токе стока.

Полевой транзистор с управляющим p-n-переходом

Можно провести следующую аналогию: p-n переход — это плотина, перекрывающая поток носителей заряда от истока к стоку. Увеличивая или уменьшая на нем обратное напряжение, мы открываем/закрываем на ней шлюзы, регулируя «подачу воды» (выходной ток).

Даже при нулевом напряжении на затворе, между затвором и стоком существует обратное напряжение, равное напряжению исток-сток. Вот почему p-n переход имеет такую неровную форму, расширяясь к области стока.

Само собой разумеется, что можно сделать транзистор с каналом n-типа и затвором p-типа. Сущность его работы при этом не изменится.

Условные графические изображения полевых транзисторов приведены на рисунке (а — с каналом p-типа, б — с каналом n-типа). Стрелка здесь указывает направление от p-слоя к n-слою.

Статические характеристики полевого транзистора с управляющим p-n-переходом

Поскольку в рабочем режиме ток затвора обычно невелик или вообще равен нулю, то графики входных характеристик полевых транзисторов мы рассматривать не будем. Перейдем сразу к выходным или стоковым. Кстати, статическими их называют потому, что на затвор подается постоянное напряжение. Т.е. нет необходимости учитывать частотные моменты, переходные процессы и т.п.

Выходной (стоковой) называется зависимость тока стока от напряжения исток-сток при константном напряжении затвор-исток. На рисунке — график слева.

На графике можно четко выделить три зоны. Первая из них — зона резкого возрастания тока стока. Это так называемая «омическая» область. Канал «исток-сток» ведет себя как резистор, чье сопротивление управляется напряжением на затворе транзистора.

Третья зона графика — область пробоя, чье название говорит само за себя.

С правой стороны рисунка показан график еще одной важной зависимости — стоко-затворной характеристики. Она показывает то, как зависит ток стока от напряжения затвор-исток при постоянном напряжении между истоком и стоком

И именно ее крутизна является одним из основных параметров полевого транзистора.

Подготовка инструментов

У каждого современного радиолюбителя есть универсальный инструмент под названием цифровой мультиметр. Он позволяет измерять постоянные и переменные токи и напряжение, сопротивление элементов. Он также позволяет проверить работоспособность элементов схемы. Рядом с переключателем в режим «прозвонки», как правило, нарисован диод и динамик (см. фото на рис. 1).

Рисунок 1 – Лицевая панель мультиметра

Перед проверкой элемента необходимо убедиться в работоспособности самого мультиметра:

  1. Батарея должна быть заряжена.
  2. При переключении в режим проверки полупроводников дисплей должен отображать цифру 1.
  3. Щупы должны быть исправны, т. к. большинство приборов – китайские, и разрыв провода в них является очень частым явлением. Проверить их нужно, прислонив кончики щупов друг к другу: в этом случае на дисплее отобразятся нули и раздастся писк – прибор и щупы исправны.
  4. Щупы подключаются согласно цветовой маркировке: красный щуп — в красный разъем, черный – в черный разъем с надписью COM.

Как проверить биполярный транзистор с помощью тестера.
