Схема регулятора частоты вращения для электродрели 220в

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

• Проблемы с работой двигателя;
• Износ щеток;
• Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме

Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели

Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

• Подцепляются фиксаторы защитного кожуха, и он стягивается;
• Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
• Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
• Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
• Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

• На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
• Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

источник

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов. На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости.

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп. А что внутри

Общие правила ремонта электроинструмента

Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

• основное включение изделия в работу;
• регулировка оборотов вращения электродвигателя;
• включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

• При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
• Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

1. Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
2. Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
3. Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
4. Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

• Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
• Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
• Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
• Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
• Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
• Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
• Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Из чего изготавливают

Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:

• Угольные
• Омедненные
• Угольно-графитовые
• Графитные
• Медно-угольные
• Медно-графитные

Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены

При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите; На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой; Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь; Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его; Частая поломка. стирание рабочего слоя под реостатом

лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

1. Сначала аккуратно разберите корпус устройства;
2. Убираем провода и все внутренние детали;
3. Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

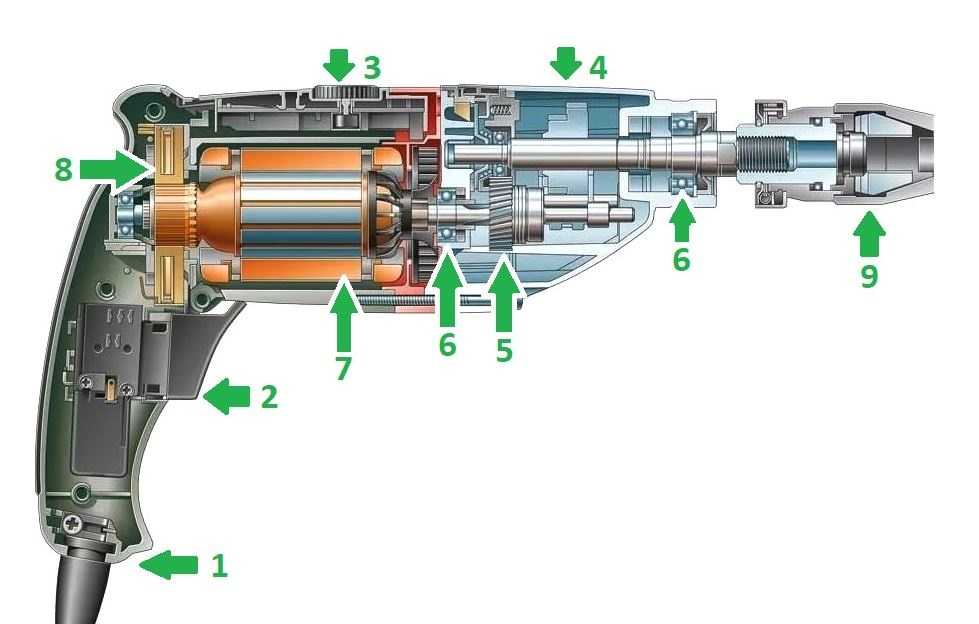

Типовая конструкция дрели

1. корпус и сетевой шнур;

2. клавиша с блоком включения – может быть оборудована

переключателем реверса (регулятором скорости);

3. регулятор скорости вращения вала (или переключатель реверса);

4. корпус редуктора – выполняет несущие функции для вращающихся

5. шестерни и механизм редуктора;

6. подшипники вала патрона и якоря двигателя;

8. щеточный узел электродвигателя;

9. патрон с механизмом удержания сверла или фрезы.

Дрель никогда не ломается вся целиком: выходит из строя один из элементов. Разобравшись в конструкции и взаимосвязи узлов электроинструмента, легче будет локализовать неисправность.

Почему искрят щетки у шуруповерта и что с этим делать?

Если шуруповерт искрит редкими и небольшими искрами, это необязательно говорит о его неисправности. Только что купленный инструмент может так себя вести в первые 10–15 минут работы, пока притираются щетки. Если же времени прошло достаточно, а искрение не прекращается, лучше вернуть шуруповерт.

Но что делать, если проблема проявилась спустя годы работы электроинструмента, и срок гарантии давно истек?

Возможные причины

причина, по которой искры появляются даже на новом движке – это механическое взаимодействие коллектора и щеток. Двигаясь во время работы инструмента от одного контакта коллектора к другому, щетки поочередно создают и разрывают контакт с каждым из них.

Чтобы было проще понять принцип, вспомните ситуацию, когда выдергиваете вилку какого-нибудь электроприбора из розетки. В момент разрыва цепи между розеткой и вилкой возникает искра. Так и в этом случае. Несущественное искрение – это вполне нормальное явление.

Но если искры летят снопом, такая ситуация может быть обусловлена следующими причинами:

• контакты коллектора в нагаре;
• между контактами попала графитовая пыль со щеток;
• в обмотке якоря произошло замыкание.

Загрязнение коллектора

Механика загрязнения контактов коллектора такова: электродвигатель перегревается, нагар оседает на коллекторе, что создает дополнительное трение. Как следствие, двигатель снова перегревается, даже при работе на низких оборотах, количество нагара увеличивается, трение усиливается – и так до тех пор, пока двигатель вообще не сгорит.

Решение проблемы очевидно и состоит в зачистке контактов. Сделайте это с помощью самой мелкой (нулевой) наждачной бумаги:

1. Извлеките коллектор с якорем.
2. Не прилагая чрезмерных усилий, пройдитесь наждачной бумагой по контактам.
3. Вставьте модуль на место.

Лучше всего проводить зачистку с помощью токарного станка, чтобы не нарушить геометрию детали. Но на практике можно обойтись ручной работой.

Пыль в контактах

При регулярной работе даже на малых оборотах щетки шуруповерта стираются. В итоге, образуется графитовая пыль. Она накапливается на контактах электродвигателя. А поскольку графитовая пыль имеет собственное сопротивление, происходит неравномерное распределение тока, появляются искры, характерный запах – полное ощущение того, что у шуруповерта горят щетки.

Если щетки установлены правильно, их стирание происходит очень медленно и не ведет к таким проблемам. Разберите свой инструмент и посмотрите, что там происходит. Учтите:

• детали механизма должны прилегать плотно, без люфта;
• если производилась замена, могла быть установлена щетка не вполне подходящего размера;
• в пазы могли попасть посторонние предметы, пыль, строительная крошка.

Аккуратно удалите пыль со щеток, из пазов с помощью какого-нибудь заостренного инструмента. Чтобы предотвратить дальнейшее искрение, замените или плотно переустановите все необходимые детали.

Для замены покупайте оригинальные детали от производителя. В конечном итоге это сбережет деньги и нервы.

Замыкание в якоре

Если вы очистили контакты коллектора, проверили состояние и плотность прилегания щеток, а искрение электродвигателя продолжается, скорее всего, проблема в обмотке якоря.

Обнаружить ее помогает специальный прибор для создания переменного магнитного поля. Если поместить в него якорь, тот начнет дребезжать, поскольку в нем появляются наведенные токи.

Если обнаружена проблема в этом модуле, поможет перемотка обмотки или полная замена якоря.

Какими бы ни были причины появления искр в электроинструменте – загрязнение контактов, замыкание в якоре или засорение щеток ─ игнорировать их нельзя. Иначе можно дождаться окончательного выхода шуруповерта из строя.

Профилактика

Чтобы предотвратить или хотя бы минимизировать риск возникновения всех этих проблем, соблюдайте несколько простых правил:

• после работы протирайте влажной тряпкой инструмент и насадки на шуруповерт, которыми пользовались. Это предотвратит попадание пыли внутрь, на контакты коллектора;
• если ресурса шуруповерта не хватает для ваших задач, не налегайте на него и не вдавливайте в поверхность. Приобретите инструмент с соответствующими показателями мощности и количества оборотов;
• используйте оригинальные запчасти для замены вышедших из строя. Это обезопасит инструмент от преждевременной глобальной поломки.

Предупредить проблему всегда проще, чем потом искать ее решение.
