Маркировка отдельных проводов и кабельных линий в процессе монтажных работ

Единые стандарты маркирования проводов

Эти правила описывают, что жилы всех проводников должны быть отмечены определёнными цветами, буквенными или цифровыми символами. Кроме того, щит тоже должен быть обозначен особым образом.

Правила устройства электроустановок регламентируют следующее:

У электрического щита должно быть наименование, то есть обозначение на видной части корпуса. Если щит расположен внутри дома, его можно не обозначать, поскольку и так понятно, что это за конструкция. Но если он находится, например, на опоре на улице, обозначения должны быть.

В процессе установке щита внутри нужно будет оставить схему или лист, где будет указаны потребители энергии и электрические точки. Так, там могут быть отмечены группы розеток и группа освещения.
Схема вводного щитка тоже должна быть размещена в щите. Данное предписание касается приборов, которые были приобретены уже в сборке.

Бывает так, что щиток собирается не Вами, а электриком. В этом случае нужно взять о мастера схему, по которой он собирал эту часть проводки.

Существуют и другие моменты в Правилах устройства электроустановок, о которых нужно знать:

Во второй главе Правил электроустановок написано, что все кабельные линии должна обладать номером либо наименованием.
Во второй главе Правил эксплуатации потребителей написано, что на всех кабелях, которые прокладывают открытым способом, должны быть бирки.
На автоматических выключателях и на информационных стендах должны быть маркирующие элементы, относящиеся к различию групп электрической проводки. По правилам должен быть номер и помещение, для которого предназначена кухня. К примеру, это может быть группа для гостиной, кухни и других помещений.
У всех щитов и электрических шкафов должен быть паспорт, в котором нужно указать все необходимые части маркировки. Это будет незаменимой помощью, если внутри шкафа мест для записи маркировок нет.

Государственный стандарт тоже включает в себя некоторые правила. Среди правил ГОСТ выделяем следующие:

По стандарту, маркирование проводников должно происходить с помощью бирок или ПВХ лент. Термоусаживаемые и поливинилхлоридные трубки могут стать отличной заменой бирок.
Необходимо помечать маркировку разборчивым почерком, чтобы разобраться с обозначением мог любой человек. Бирка не должна быть меньше двадцати пяти миллиметров в длину.
Маркировку можно наносить на изоляционный слой проводников. Нужно не забывать о том, что маркировка должна располагаться на видном месте.

Это были ключевые стандарты, касающиеся разметок проводников в щите. Мы подробнее расскажем о том, чем можно производить маркировку.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
в точках, где изменяется направление кабельной линии;
в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
квадратные – для силовой трассы напряжением до 1 кВ;
круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

первая фаза – желтая;
вторая – зеленая;
третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

рабочий нулевой провод – синий;
заземление – желто-зеленый;
совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

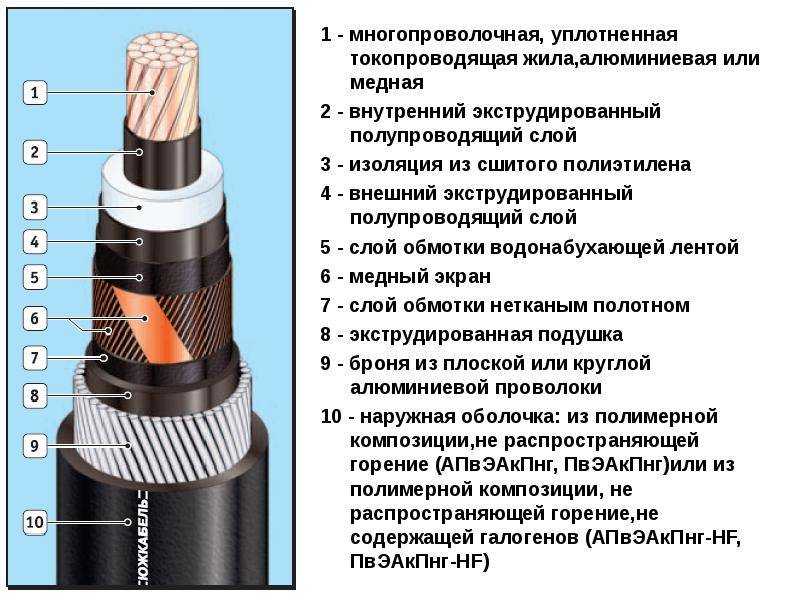

Провода и кабели маркируют буквами

Первая буква — материал жилы:

А — алюминий
Буквы нет — медь

Вторая буква — в обозначении провода:

П — провод (ПП — плоский провод)
К — контрольный
М — монтажный
МГ — монтажный с гибкой жилой
П(У или Ш) — монтажный с гибкой жилой

Третья буква — в обозначении провода и кабеля; материал изоляции жил:

В или ВР — поливинилхлоридная (ПВХ)
П — полиэтиленовая
Р — резиновая
Н или НР — найритовая (негорючая резина)
Ф — фальцованная (металлическая) оболочка
К — капроновая
Л — лакированная
МЭ — эмалированная
О — оплетка из полиамидного шелка
Ш — изоляция из полиамидоного шелка
С — из стекловолокна
Э — экранированная
Г — с гибкой жилой
Т — с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква — особенности конструкции:

А — асфальтированный
Б — бронированными лентами
Г — гибкий (провод), без защитного покрова (силовой кабель)
К — бронированный круглыми проволоками
О — в оплетке
Т — для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Журналы и план-схема

При прокладке сложных, насыщенных большим количеством проводников трасс маркировка коммуникаций обязательна. Помимо ведения кабельного журнала, составляют планы-схемы расположения кабельных линий с указанием длин трасс. Бирки на кабелях должны постоянно обновляться путём восстановления надписей или полной замены маркеров на новые значки.

При осуществлении ремонтных работ и реконструкции кабельных линий нанесённая маркировка на бирках оказывает необходимую информационную поддержку для обслуживающего персонала. Бирки позволяют быстро сориентироваться в аварийной ситуации.

2.3.133

Прокладка кабелей в коллекторах, технологических галереях и по технологическим эстакадам выполняется в соответствии с требованиями СНиП Госстроя России.

Наименьшие расстояния в свету от кабельных эстакад и галерей до зданий и сооружений должны соответствовать приведенным в табл. 2.3.2.

Пересечение кабельных эстакад и галерей с воздушными линиями электропередачи, внутризаводскими железными и автомобильными дорогами, пожарными проездами, канатными дорогами, воздушными линиями связи и радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.

Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до зданий и сооружений

Сооружение	Нормируемое расстояние	Наименьшие размеры, м
При параллельном следовании, по горизонтали
Здания и сооружения с глухими стенами	От конструкции эстакады и галереи до стены здания и сооружения	Не нормируется
Здания и сооружения, имеющие стены с проемами	То же	2
Внутризаводская неэлектрифи- цированная железная дорога	От конструкции эстакады и галереи до габарита приближения строений	1 м для галерей и проходных эстакад; 3 м для непроходных эстакад
Внутризаводская автомобильная дорога и пожарные проезды	От конструкции эстакады и галереи до бордюрного камня, внешней бровки или подошвы кювета дороги	2
Канатная дорога	От конструкции эстакады и галереи до габарита подвижного состава	1
Надземный трубопровод	От конструкции эстакады и галереи до ближайших частей трубопровода	0,5
Воздушная линия электропередачи	От конструкции эстакады и галереи до проводов	См. 2.5.114
При пересечении, по вертикали
Внутризаводская неэлектрифициро- ванная железная дорога	От нижней отметки эстакады и галереи до головки рельса	5,6
Внутризаводская электрифицированная железная дорога	От нижней отметки эстакады и галереи:
до головки рельса	7,1
до наивысшего провода или несущего троса контактной сети	3
Внутризаводская автомобильная дорога (пожарный проезд)	От нижней отметки эстакады и галереи до полотна автомобильной дороги (пожарного проезда)	4,5
Надземный трубопровод	От конструкции эстакады и галереи до ближайших частей трубопровода	0,5
Воздушная линия электропередачи	От конструкции эстакады и галереи до проводов	См. 2.5.113
Воздушная линия связи и радиофикации	То же	1,5

Расположение эстакад и галерей во взрывоопасных зонах – см. гл. 7.3, расположение эстакад и галерей в пожароопасных зонах – см. гл. 7.4.

При параллельном следовании эстакад и галерей с воздушными линиями связи и радиофикации наименьшие расстояния между кабелями и проводами линии связи и радиофикации определяются на основании расчета влияния кабельных линий на линии связи и радиофикации. Провода связи и радиофикации могут располагаться под и над эстакадами и галереями.

Наименьшая высота кабельной эстакады и галереи в непроезжей части территории промышленного предприятия должна приниматься из расчета возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от планировочной отметки земли.

Что еще важно знать

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

Маркировка термоусадками выглядит следующим образом:

Вот по такой технологии производится маркировка проводов и кабелей при монтаже электрощита

Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени

Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, для обозначения сигнальных кабелей и управления)

Будет полезно прочитать:

Правила и стандарты обозначения проводки в электрощитах

Цвета для разметки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В электрощите квартиры его можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам и ПУЭ:

Глава 2.3. ПУЭ п. 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
ПТЭ ЭП п. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками».
На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Маркировка жил для электромонтажных решений

Недаром в начале статьи была высказана мысль, что цветовая маркировка проводников значительно упрощает процесс монтажа.

Если вы самостоятельно разводите электрические провода в квартире или частном доме, подбирайте провода по нормам, при подключении электроприборов устанавливайте автоматическую защиту, разводите провода в распределительных коробках, не нужно перепроверять, где фаза, ноль, земля есть – цвет изоляции подскажет.

Некоторые примеры электроустановок, где важна маркировка:

Галерея изображенийФотографии от В зависимости от того, какие электроустановки подключаются и куда дальше направляются кабели, проводники соединяются в распределительных коробках. Для каждого проводника в корпусе розетки имеется специальный контакт. Контакты обычно тоже маркированные, винтовые или зажимные. Силовой проводник обычно подключается к верхним неподвижным контактам, земляной — к шине заземления. Простейшая схема: нулевой провод направляется непосредственно к лампам, а фазный — непосредственно к выключателю, откуда также перенаправляется к светильникам Подсоединение проводов в распределительной коробке Установка электророзетки Подсоединение линий к автоматам Установка люстры или светильника

Есть кабели с большим количеством жил, которые красить не представляется целесообразным. Примером может служить самонесущий изолированный провод, в котором используется другой способ определения проводников. Один из них отмечен небольшой бороздкой по всей длине. Рельефная жилка обычно служит нейтральным проводником, остальные играют роль линейных.

Чтобы различить жилки, их маркируют скотчем, термоусадкой, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажа они должны издавать кольцо – дополнительное опознавание.

Основные типы маркировочных кабельных бирок

когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
в точках, где изменяется направление кабельной линии;
в местах, где осуществляется ввод или вывод из других сооружений.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
квадратные – для силовой трассы напряжением до 1 кВ;
круглые – свыше 1 кВ.

Размеры маркировочных бирок

У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Для трехфазных переменных силовых линий шины следует маркировать так:

первая фаза – желтая;
вторая – зеленая;
третья – красная.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

рабочий нулевой провод – синий;
заземление – желто-зеленый;
совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Это интересно: Чем отличается лампа ДРВ от ДРЛ?

Цветовая маркировка проводов и кабелей

Цветовая маркировка изоляции проводов – это важный аспект, влияющий на правильность выполнения электромонтажных работ. Окрашивание проводов в различные, стандартизированные цвета позволяет быстро и безошибочно определять рабочие характеристики проводов, совершать монтаж и ремонт электропроводки. Регламентирует цветную маркировку кабелей Правила устройства электроустановок и ГОСТ Р 50462.

Кабель может быть окрашен не только в один, но и несколько цветов. Цветная маркировка, также, может быть выполнена с помощью цветных термоусадочных кембриков, изоленты. При этом, цвета фазных проводов не должны совпадать с цветами нулевого.

В трехфазных переменных сетях вводы высокого напряжения и шины маркируются таким образом:

Фазе «А» соответствует желтый цвет;
Фазе «В» – зеленый;
Фазе «С» – красный.

В сетях постоянного тока существует две маркировки для проводов положительного и отрицательного зарядов. Так, положительный провод окрашивается в красный цвет, а отрицательный – в синий. Фазные и нулевой провода тут отсутствуют, а средний обозначается голубым цветом.

В электрических установках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются таким образом:

Рабочий нулевой проводник маркируется синим цветом;
Защитный нулевой проводник – желто-зелеными полосами;
Совмещенный нулевой проводник выполняется в желто-зеленом цвете с синими метками или синим с желто-зелеными;
Фазные проводники могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов. Обычно, для маркировки проводов в осветительных приборах используют красный цвет, в розетках – коричневый.

Такой маркировке соответствует практически любая электропроводка в административных зданиях.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
Термоусадочные изолирующие трубки;
Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
Самоклеущиеся нейлоновые маркеры;
Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ
Клипсы РА
Клипсы Р

Тип	Профиль	Описание	Размеры
PA		Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY		Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC		Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK		Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Электрические провода для прокладки внутри помещений

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро.

ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.

ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.

ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.

АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.

АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.

ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.

ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Ниже приводятся таблицы для выбора конкретной марки провода, кабеля в зависимости от условий применения.

Нормы расстояний от кабелей

Минимальные расстояния и санитарная зона сетей связи определяются теми же Правилами № 578 и СанПиН 2.1.8/2.2.4.1383-03. Данные представлены в таблице ниже.

Тип прокладки кабеля	Сколько метров в каждую сторону	Чем определяется
Подземные или воздушные линии связи и радиофикации	Не менее 2 м	Правила № 578 и СанПиН 2.1.8/2.2.4.1383-03
При переходе через водные препятствия	Не менее 100 метров	Правила № 578 и СанПиН 2.1.8/2.2.4.1383-03
Необслуживаемые надземные или подземные	3 м от границы обвалования и 2 м от контуров заземления	Правила № 578 и СанПиН 2.1.8/2.2.4.1383-03
Лесные массивы (просеки)	По 2 м от провода до веток, с каждой его стороны	Правила № 578 и СанПиН 2.1.8/2.2.4.1383-03

Воздушный кабель связи при параллельном прохождении с линиями электропередачи дистанцируется в зависимости от напряжения в них. Расстояние до линии ЛЭП напрямую зависит от размеров ее охранной зоны.

Так, например, напряжение в 35 кВ требует удаленности не менее 15 м. Если же напряжение составляет 110 кВ – не менее 20 м. Для определения охранной зоны ЛЭП используется ПУЭ и соответствующий СНиП.

Другой вариант
