Принцип работы сварочного инвертора

Преимущества и недостатки

Сварка с помощью инвертора постепенно вытесняет использование трансформаторных аппаратов. Главные преимущества агрегата:

  1. Высокая частота выходного тока формирует сварочный шов высокого качества, без наплывов, при правильной регулировке силы тока не происходит залипания электрода.
  2. Инвертор имеет высокую мощность при малом весе и компактных размерах.
  3. Минимальный КПД агрегата 85 %.
  4. Низкий расход электроэнергии.
  5. Благодаря узлу регулировки инвертор можно использовать в широком диапазоне выходных токов.

Простота использования не требует специальной подготовки. Инвертор используют и непрофессионалы для домашнего ремонта и строительства.

Из недостатков инверторов остается высокая цена брендовых аппаратов. При ремонте часто требуется менять мощные транзисторы, стоимость которых составляет до 60 % от цены агрегата.

Сварка тонкого металла

В частном доме или на даче обычно свариваются тонкие элементы. Выполнять работу нужно аккуратно, так как при недостаточном опыте можно легко прожечь металл. Поэтому лучше перед ответственной сваркой потренироваться на изделиях большей толщины. После этого можно пробовать варить тонкий металл. При этом следует руководствоваться следующими советами.

  1. При сварке изделий необходимо настраивать минимально рекомендованную силу тока.
  2. Варить нужно углом вперёд.
  3. Проводить работу нужно на обратной полярности.
  4. Чтобы уменьшить деформации деталей при нагреве, рекомендуется закрепить их тисками или струбцинами.
  5. Если стыкуются элементы длиной более 50 мм, то для начала необходимо выполнить прихватки.

Что представляет собой обычный сварочный аппарат

Классический источник тока для генерации электрической дуги – трансформатор. Сварочник понижает сетевое напряжение, сила тока, соответственно, возрастает. Подобное оборудование применялось для ручной сварки повсеместно до начала 21 века.

Принцип работы трансформатора основан на методе магнитной индукции. Электрический ток, проходя по первой обмотке, намагничивает сердечник. Возникает электромагнитное поле, под воздействием волн в проводе вторичной трансформаторной обмотки формируется электроток. Напряжение на выходе зависит от количества вторичных витков. Оборудование генерирует высокоамперный ток необходимых для сварки параметров.

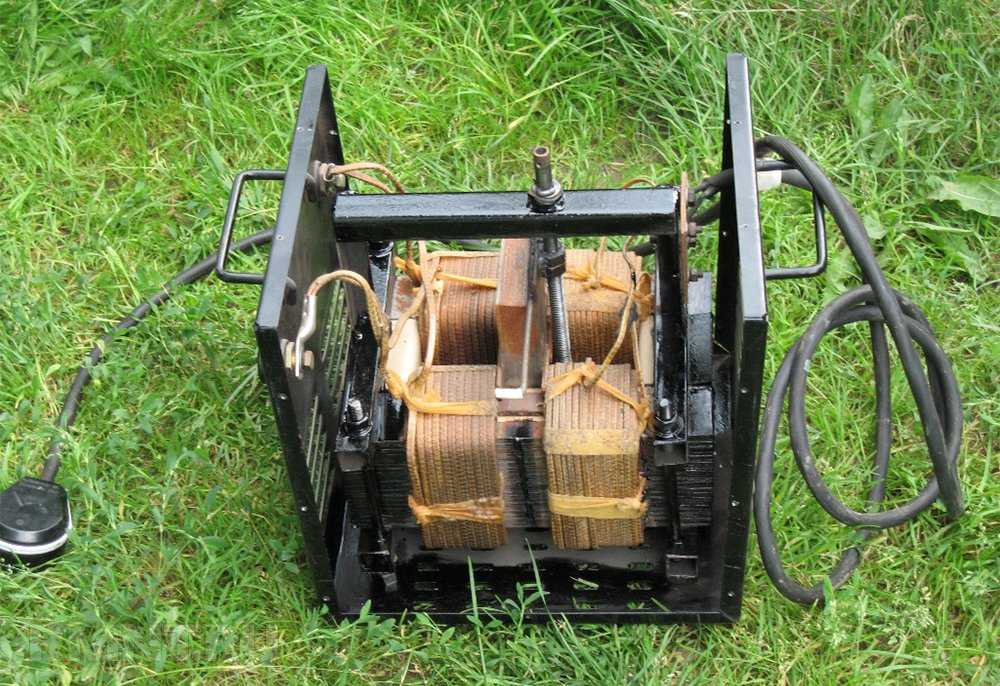

Компоновка сварочного трасформатора

Преимущества и недостатки сварочных трансформаторов

Сначала о достоинствах трансформаторных устройств:

  • простота устройства, схема работы понятна школьнику;
  • ремонтопригодность, в случае поломки трансформатор можно починить самостоятельно;
  • способность длительно работать обеспечена слабой чувствительностью к перегреву во время эксплуатации;
  • ударопрочность – риск механических повреждений при транспортировке минимальный;
  • доступное сервисное обслуживание;
  • небольшая цена;
  • универсальность, аппарат применяется для сварки различных металлов;
  • нет особых требований для хранения, трансформатор устойчив к повышенной влажности, запыленности.

Минусы традиционных сварочников очевидны:

  • при проседании сети трансформатор отключается, для запитывания нужно стабильное напряжение;
  • отсутствие точной регулировки токовых параметров, шаг настройки большой, сложно настроить оборудование для сварки тонкостенных заготовок;
  • большой вес, самостоятельно передвигать оборудование сложно;
  • значительные габариты;
  • большая потребляемая мощность.

Стоит учесть, что большинство трансформаторов работают от трехфазной сети. У новичков, работающих с трансформатором, возникают проблемы с розжигом дуги, залипаниями. Швы сложно формировать, не имея опыта.

Схемы сварочного аппарата

При рассмотрении сварочного оборудования изучается электрическая и принципиальная схема. Если обратиться к понятиям, заметно, что они несут разные посылы. Учитывается информативность и модель построения. Электросхема представляет собой документ, который сообщает о важных частях оборудования. Основная задача — показать путь прохождения электрической энергии по оборудованию.

Вам это будет интересно Особенности пресс-клещей

Электросхема

Компоненты взаимодействуют между собой и на схеме можно это проследить. Используются специальные обозначения для каждого отдельного компонента. При составлении электрических схем учитывается структура, а также функциональность.

Важно! Все стандарты прописаны в ГОСТе 2.702-75. Принципиальная схема также относится к электрическому типу, однако имеет другие задачи

Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы

Принципиальная схема также относится к электрическому типу, однако имеет другие задачи. Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы.

Принципиальная схема

Электрическая

Стандартная электрическая схема инверторного сварочного аппарата включает в себя мощные транзисторы с частотой 50 Герц. Они действуют в цепи постоянного тока. Подача энергии происходит на выпрямитель для обеспечения стабильного выходного напряжения.

Выпрямитель на схеме

Важная информация! Чтобы частота не прыгала, используется диодный мост. Элемент работает на пару с фильтрующим конденсатором.

Мосты отличаются по мощности и вырабатывают высокую температуру. С целью их охлаждения применяются вентиляторы, радиаторы. Для фильтрующих конденсаторов необходим предохранитель, который убережет компонент в случае замыкания цепи.

Замыкания цепи

Также на схеме обозначен электромагнитный фильтр, который отвечает за совместимость тока. Напряжение подаётся от выпрямителя, представленный блок отвечает за высокочастотные помехи. В случае с трансформаторами проблема является актуальной. Есть схемы аппарата, включающие два мощных транзистора, которые применяются с отдельными радиаторами.

Трансформатор установлен высокой частоты, он обеспечивает быстрое преобразование напряжения. Его коммутация происходит на обмотке, поэтому максимальное напряжение в устройствах подобного плана доходит до 340 вольт. Чтобы при большом напряжении создать низкий уровень тока, необходима первичная обмотка. У инверторов параметр составляет 120 ампер.

Коммутация на обмотке

Интересно! Быстродействующие диоды, которые установлены с катодом, можно только предполагать о связи с выпрямителями.

По конструкции элементы просты, способны включаться по команде. Они отвечают за открытие и закрытие моста. Основная функция опять же связана с защитой агрегата. Сразу после подключения цепи к источнику питания по схеме задействуются конденсаторы. Они начинают заряжаться, уровень тока возрастает до максимума. Основная нагрузка подаётся на мосты, поэтому уровень заряда ограничивается.

Вам это будет интересно Особенности приборов для замера емкости аккумулятора

Конденсаторы на схеме

Принципиальная

Принципиальная схема выстроена таким образом, что напряжение идёт от выпрямителя к инвертору и подается на трансформатор. Далее ток проходит через вторичный выпрямитель, выходит через дроссель непосредственно к электроду.

Вторичный выпрямитель

Плюс ко всему, от вторичного выпрямителя ток поступает по принципиальной схеме на блок обратной связи. Он взаимосвязан с блоком управления. От блока обратной связи сигнал может поступить непосредственно на инвертор.

Выше рассмотрена электрическая, принципиальная схема сварочного инвертора. Изучен принцип работы, особенности моделей. При оценке агрегатов учитываются технические характеристики, достоинства, недостатки, назначение и сфера использования.

Конструкция устройства

Схема устройства не является сложной. Многие пользователи способны самостоятельно заняться сборкой такой конструкции. Самая простая схема сварки будет работать на одной фазе. Но этого более чем достаточно.

Она состоит из трёх составляющих:

  • магнитный привод или сердечник;
  • первый слой обмотки;
  • второй слой обмотки.

Таким элементом, как магнитный привод или сердечник, является деталь из ферромагнитного сплава с замкнутым контуром. Первый слой обмотки соединяется с сетью, а второй направляется на массу и держатель электрода, которым непосредственно осуществляется сварка. При этом контур теряет сопротивление, а электромагнитная связь повышается.

Полная конструкция обыкновенного сварочного трансформатора состоит из следующих элементов:

  • сердечник;
  • держатель коробки;
  • зажим для сцепки проводов;
  • металлический ящик;
  • жалюзи для охлаждения;
  • рукоятка;
  • болт;
  • крышка конструкции;
  • вертикальный винт;
  • винтовая гайка;
  • первичная и вторичная обмотка трансформатора.

Плюсы и минусы инверторной сварки

Устройство инверторного сварочного аппарата обладает рядом несомненных преимуществ. Благодаря им данный тип оборудования получил широкое распространение как в промышленности, так и в домашнем использовании.

Как известно, все, что необходимо от сварщика – это плавное перемещение электрода над линией соединения без соприкосновения с поверхностью детали. Электрод должен находиться на расстоянии в несколько миллиметров от изделия.

На первый взгляд кажется, что подобная операция достаточно легка. На деле же этот простой процесс превращается в невероятно тяжелую процедуру. Это связано с особенностями работы в маске, в которую постоянно летят искры, не дающий контролировать процесс соединения с высокой точностью.

Применения простого трансформатора сопровождено некоторыми рисками, описанными ниже.

Таблица силы тока для сварки инвертором.

Так, например, касание электрода поверхности изделия приведет к короткому замыканию. Если подобное произойдет, то оторвать его будет достаточно тяжело. Придется приложить приличные усилия, в противном случае сработает теплозащита или, что еще хуже, загорится обмотка трансформатора.

В инверторе такой недостаток попросту отсутствует. Случайное прикосновение электрода к поверхности не повлечет за собой катастрофических последствий. Микропроцессор практически мгновенно отреагирует на падение напряжения и подплавит электрод. В результате оторвать его от детали не составит труда.

Если же соприкосновения не происходит, но электрод находится достаточно близка к поверхности конструкции, процессор распознает такой сценарий действий и прекратит поступление выходного напряжения. Это позволит избежать перегрева трансформатора.

Технологические достоинства

Устройство и принцип работы сварочного инвертора обладает рядом преимуществ по сравнению со своими традиционными аналогами, работающими по трансформаторной схеме, а именно:

  • достаточно большая мощность, соизмеримая с низкочастотными трансформаторами;
  • маленький вес и габариты, позволяющие без труда перемещать оборудование по цеху, мастерской или дому;
  • широкие возможности по настройке параметров сварки;
  • низкий расход электродов;
  • высокая эффективность;
  • возможность осуществления сварочного процесс в различных пространственных положениях;
  • совместимость с разными типами электродов.

В любом случае повышенный комфорт сварки и возможность выполнения более качественной работы по достоинству оценит любой сварщик.

https://www.youtube.com/watch?v=5RmnsgUOL14

Недостатки

Как показано выше, принцип работы сварочных инверторов обладает множеством положительных моментов. В таком случае возникает вопрос: почему же многие сварщики до сих пор используют традиционные трансформаторные приборы?

Параметры сварочных инверторов.

Главной причиной такого положения вещей является высокая стоимость оборудования. Инверторы минимум в два раза дороже. Данный факт относится к ключевым при ответе не поставленный вопрос.

Еще одним недостатком сварочного инвертора является высокий процент выхода устройств из строя. Достаточно лишь загрязниться электронике – и аппарат может сломаться.

В связи с отмеченной проблемой возникает необходимость в постоянной чистке «внутренностей» с применением сжатого воздуха.

Маленькие размеры инструмента также не относятся только к плюсам. Есть и обратная сторона медали. Наличие большого количества электронных систем ограничивает возможность работы с устройством на открытой местности во время дождя или при повышенной влажности.

Плохая погода может попросту поломать прибор, а ряд дешевых устройств и вовсе не будет функционировать при отрицательных температурах. Работа в пыльных условиях также сопряжена с риском поломки.

Со сваркой тоже не все так гладко, как может показаться на первый взгляд. В первую очередь это относится к резке толстого металла. Если напряжение на выходе сварочного аппарата будет нестабильным, что связано с перепадами в сети, характерными для сельской местности, то преобразующий узел выйдет из строя.

Подобные агрегаты сильно востребованы в сельской местности, где постоянно появляются задачи, связанные с соединением тех или иных металлических изделий.

Высокая мобильность позволяет без труда использовать их во дворе, перенося устройство с одного места на другое. Однако отсутствие сервисных центров станет большой проблемой в случае выхода аппарата из строя.

Схема подключения к электросети

Сварку толстых (16-17 мм) листов металла выполняют электродами 6 мм при установленном токе на выходе 240±20А. В таком режиме возрастает нагрузка на источник питания, что сопровождается падением напряжения. Если соответствующее значение меньше допустимых рабочих параметров, автоматика выключит инвертор.

На рисунке показана схема подключения сварочного аппарата, которая минимизирует влияние мощной техники на другое оборудование:


Схема подключения сварочного аппарата.Рекомендуется выпрямить сетевой кабель. Изогнутый проводник создает индуктивное сопротивление, которое увеличивает нагрузку на источник электропитания. Участки, образующие витки, перегреваются вплоть до разрушения защитной оболочки.

Устройство, особенности и принцип работы инверторных сварочных аппаратов

Сварочные инверторы – это современные высокотехнологичные приборы, которые по качеству сварки в разы превосходят трансформаторные аппараты. Они также имеют целый комплекс защит и контроля горения дуги, которые управляются специальным транзисторным блоком IGBT, который часто является самой дорогой частью прибора. С таким сварочным аппаратом довольно качественный шов может выполнить даже человек, который в первый раз в жизни взялся варить.

В отличие от устаревших аппаратов, в которых регулирование параметров тока и напряжения сварки происходит по средствам трансформатора с подвижными механическими частями, реактивной катушки-дросселя или фазного блока управления тиристорами, бытовой сварочный аппарат инверторного типа действует на вольт-амперные характеристики через преобразователь частоты. Этим достигается ряд преимуществ.

На блок-схеме показано условное подключение элементов: выпрямитель напряжения (А); фильтр постоянного тока (Б); инвертор – преобразователь частоты (В); блок управления (Г); трансформатор (Д); выпрямитель высокочастотного тока (Е). Блок управления современного образца основан на IGBT транзисторах, время работы которых в разы превосходит прошлое поколение. Принцип действия аппарата далее.

Входное переменное напряжение 220 В, бытовой частоты 50 Гц поступает сначала в выпрямитель (А), затем – в фильтр (Б), приобретая характеристики ровного постоянного напряжения. Далее инвертор/преобразователь частоты (В) превращает его обратно в переменное напряжение, но с частотой в десятки килогерц (кГц), после чего трансформатор (Д) производит понижение напряжения до холостого хода (20-90 В) с повышением сварочного тока (140-220 А). После следует выравнивание тока в высокочастотном выпрямителе (Е) и он подается на электрод/свариваемое изделие.

Вся «фишка» находится в том самом преобразователе частоты. Ведь для преобразования высокочастотного тока в холостого хода ток сварки, не нужно громоздкого трансформатора: в некоторых случаях, он может весить до килограмма.

Преимуществ инверторных сварочных аппаратов целый ряд: небольшой вес (до 10 кг) и размер; исключен нагрев обмоток и перемагничивание сердечника трансформатора; высокий КПД (85-95%); продолжительность включения 80%; потребляемая мощность при сварке одинаковыми электродами у инверторных аппаратов в 1,5-2 раза ниже, чем у трансформаторных источников. Прибор имеет плавную регулировку и большой диапазон значений тока сварки и напряжения холостого хода, что позволяет использовать тончайшие электроды (1,6 мм).

Для новичков имеется ряд функций: Hot start (автоматическое увеличение тока сварки в начале сварки для облегчения загорания дуги); Anti stick (предотвращение залипания электрода на поверхности по средствам понижения тока); Arc force (автоматически увеличение тока сварки на мизерный промежуток времени при отделении большой капли металла от электрода для предотвращения различных сложностей, последствий).

Недостатки также имеются, и весьма существенные, среди них: стоимость ремонта, требования к хранению и условиям окружающей среды при работе. Если накроется блок управления, а особенно если он на основе транзисторов IGBT, то за ремонт придется отдать даже половину стоимости нового аппарата. Электронная начинка подвержена влиянию различных факторов, поэтому прибор чувствителен к условиям хранения и работы. К примеру, пыль в помещении проникает в устройство и оседает на радиаторах охлаждения тиристоров, из-за чего может происходить перегрев.

Виды сварочного оборудования

Сварочное оборудование, в зависимости от принципа действия, стоимости и особенностей конструкции, может быть следующих видов:

  • сварочные генераторы бензинового типа;
  • сварочные генераторы дизельного типа;
  • полуавтоматические сварочные аппараты;
  • сварочное оборудование инверторного типа;
  • сварочные аппараты переменного тока;
  • аргонодуговая сварка;
  • плазменно-воздушные резаки;
  • аппараты точечной и контактной сварки;
  • комплектные автоматы для дуговой сварки.

Подробнее ознакомиться с тем, какие виды сварочного оборудования имеются на рынке и какими характеристиками и особенностями принципа действия они обладают, можно на соответствующих площадках.

Предпусковая диагностика аппарата

Диагностика и подготовка сварочного инвертора к работе – это не менее важный процесс, чем сама сборка.

Инвертор запитывается от 15 В и подключается к плате ШИМ. Параллельно подается питание на конвектор, что уменьшит нагрев устройства и снизит шум.

После зарядки конденсаторов подключается реле, необходимое для замыкания резистора. Таким образом снижаются скачки напряжения при включении инвертора.

Включение инвертора в сеть 220 В в обход резистора может вызвать взрыв.

Теперь нужно проверить срабатывание реле замыкания резистора после подачи тока на ШИМ. Диагностируются импульсы на плате через несколько секунд после срабатывания реле. Для проверки исправности и работоспособности моста на него подается питание 15 В. Устанавливается холостой ход и сила тока выше 100 мА.

Правильность монтажа трансформаторных фаз контролируется осциллографом на 2 луча. Предварительно включается питание моста от конденсаторов с использованием лампы 200 Вт на 220 В. Частота ШИМ устанавливается 55 кГц. На осциллографе нужно отследить, чтобы напряжение не превышало 330 В.

Читать также: Рэс9 рс4524 200 характеристики

Частота собранного сварочного инвертора определяется плавным снижением частоты ШИМ до появления на нижнем ключе IGBT незначительного заворота. Полученный показатель делится на два, а к результату добавляется частота пресыщения. Итоговое число будет рабочим колебанием частот трансформатора.

Потребление моста должно быть в пределах 150 мА. Свечение лампы неяркое. Интенсивный свет указывает на пробой обмотки либо на погрешности конструкции моста. У трансформатора не должно быть звуковых и шумовых эффектов. В случае их появления проверяют полярность. Тестовое питание на мост подключают с помощью бытового прибора, например чайника, на 2,2 Вт.

Пробную сварку начинают с 10 с. После этого проверяют радиаторы. Если они не холодные, то продлевают сварку до 20 с. Затем уже можно варить 1 минуту и дольше.

Трансформатор перегревается после использования 2–4 электродов. Для охлаждения вентилятору достаточно 2 минут, после чего работу продолжают.

Скачать принципиальные схемы сварочных инверторов.

Принципиальные схемы инверторов Принципиальные схемы инверторов
Инвертор BLUEWELD PRESTIGE 210 PRO. Инвертор AIKEN Weld Ranger 160.
Инвертор EUROLUX IWM 190. Инвертор РЕСАНТА САИ 220 GP,
Инвертор ANT_KVANT_220_PRO. Инвертор KEMPPI_MINARC_EVO_150 .
Инвертор NEON НЕОН 201 — ВД. Инвертор «KRATON MASTER WI 140.
Инвертор BestWeld_Globus_210. Инвертор GIGANT_IS_200.
Инвертор Defort DWI-200N. Инвертор ETALON WMM 250.
Инвертор SD-MASTER Technic 200 WELD. Инвертор «КЕДР» MMA 200
Инвертор ДОН 200-240 . Инвертор REDVERG RDMMA 220 K.
Инвертор BORT BSI — 190S. Инвертор FOXWELD Master 202 .
Инвертор Интерскол ИСА — 200 9 . 4. Инвертор BRIMA ARC 200.
Инвертор Форсаж 200. Инвертор KALIBR SVI 205 AP, .
Инвертор . Инвертор SDMASTER TECHNIC 250 .
Инвертор . Инвертор .
Инвертор . Инвертор .

Для помощи в развитии сайта

Яндекс деньги

Яндекс деньги Номер кошелька: 410012009037421

Сварочные инверторы гарантируют своё максимальное качество сварки и безусловный комфорт и стабильную работу, для сварщиков. Но эти достоинства достигнуты, целью более непростой конструкции. И ― что бы там ни заявляли производители инверторов ― меньшей фактичностью в сравнении с право предшественниками ― трансформаторов и выпрямителей.

Достоинства и недостатки сварочных аппаратов инверторного типа

Инверторный сварочный аппарат, как и любая другая техника, имеет свои достоинства и недостатки.

Схема сварочного аппарата инверторного типа.

К основным преимуществам этого оборудования, которое так умело заменило обычный трансформатор, можно отнести:

  1. За счет нового подхода к производству конструкций инверторного типа для сваривания металлов, а также новому контролю за током большинство моделей весит от 5 до 12 килограмм, в отличие от трансформаторов, которые имеют вес в 18-35 килограмм.
  2. У данных устройств есть достаточно высокий показатель КПД. Это происходит благодаря тому, что аппарат потребляет минимальное количество энергии для нагрева всех систем и механизмов. К примеру, трансформатор для сварки быстро нагревается, что приводит к перегреву и выходу из строя оборудования.
  3. В некоторых электросхемах трансформатора, также как и в инверторах, сварка может проходить при помощи электродов вне зависимости от его вида.
  4. Рассматриваемые устройства, за счет повышенного показателя КПД, тратят электроэнергию вдвое меньше, нежели простой трансформатор для сваривания.
  5. Многие современные оборудования имеют в своей структуре опции, благодаря которым минимизируется процесс совершения ошибок мастера во время технологических работ. К таким опциям можно отнести антизалипание и быстрый розжиг дуги.
  6. В некоторых устройствах встроена функция программирования, благодаря которой мастер с точностью и максимальной оперативностью регулирует режим работы во время сварочного процесса конкретного вида.
  7. Наличие высокое универсальности данных конструкций обуславливается регулированием всех систем, используя ток в широком диапазоне. Это дает возможность применять оборудование, что сваривает разнометалловые детали и выполняет процедуру с любой технологией.

У схем инверторных сварочных аппаратов также имеются и недостатки.

Они заключаются в следующих аспектах:

  1. Инверторные оборудования сваривания на рынке стоят достаточно дорого, до 50% больше, чем цена классических трансформаторов для сварочных работ.
  2. Принципиальная электрическая схема инверторного сварочного аппарата подразумевает, что чаще всего будет ломаться такой механизм, как транзистор.
    Он является достаточно уязвимой деталью, что влечет за собой ремонт стоимостью до 60% от стоимости всего оборудования. Из этого можно сделать вывод, что ремонт сам по себе – дорогое удовольствие.
  3. Поскольку принципиальные электросхемы у инверторов, чтобы сваривать материал, являются достаточно сложными, специалисты не советуют их эксплуатировать во время плохой погоды, либо на морозе, чтобы не вывести из строя механизмы и сохранить аппарат на долгий период.
    Для сварочных работ в поле либо других открытых пространствах необходимо организовать и соорудить специальное закрытое место с отоплением, где можно будет воспользоваться данным агрегатом для сваривания.

Выбор полярности

Не секрет, что процесс плавления металла происходит из-за высокой температуры электрической дуги, возникающей между свариваемым материалом и электродом. При этом кабель с держателем для электрода и кабель массы (с прищепкой) подсоединены к разным клеммам аппарата. Чтобы правильно подключить кабеля, необходимо понимать, в каких случаях они меняются местами.

При сварке инвертором или любым другим сварочным агрегатом используется прямая и обратная полярность подключения кабелей к аппарату. Прямой полярностью принято называть подключение, когда кабель с электродом подсоединяется к минусу, а свариваемый металл – к плюсу.

Такой способ подключения позволяет металлу хорошо прогреваться, отчего шов получается глубоким и качественным. Метод прямой полярности используют при варке толстых металлических изделий.

Обратная полярность подразумевает подключение электродного кабеля к плюсу, а кабеля массы – к минусу.

При таком подключении металл прогревается меньше, а шов поучается более широким. Обратную полярность принято использовать при варке тонких металлических изделий, чтобы исключить сквозной прожиг детали.

Что такое режим холостого хода сварочного трансформатора

Трансформаторы представляют собой сложное оборудование, которое предназначено для изменения параметров тока в цепи. Они могут повышать или понижать мощность, напряжение электричества в соответствии с требованиями потребителей.

В оборудовании при работе определяются некоторые потери мощности. Поэтому не вся электроэнергия, которая поступила на первичную обмотку, доходит к потребителю. При этом греется трансформатор (магнитопривод, обмотки и прочие детали). В различных конструкциях этот показатель неодинаков.

Холостой ход трансформатора позволяет определить токовые потери. Эта методика применяется в сочетании с определением напряжения в режиме короткого замыкания трансформатора. Этот процесс называется опытом агрегата. Он выполняется по определенной схеме.

Общее устройство и виды

Чтобы понять, что такое опыт холостого хода различных трансформаторов, необходимо рассмотреть, что собой представляет подобное оборудование.

Основные типы

Трансформаторами называются машины неподвижного типа, которые работают благодаря электрическому току. Они меняют входное напряжение. Существует несколько видов подобных аппаратов:

  1. Силовые.
  2. Измерительные.
  3. Разделительные.
  4. Согласующие.

Чаще всего в энергетическую цепь требуется подключение силового трансформатора. Они могут иметь две или более обмоток. Аппарат может быть однофазный (бытовая сеть) или многофазный (промышленная сеть).

Особенности установок

Отдельно выделяются автотрансформаторы. В них есть только одна совмещенная обмотка. Также бывает сварочный аппарат. Они имеют определенную сферу применения.

В однофазном и многофазном оборудовании может устанавливаться различная номинальная мощность. Она может определяться в диапазоне от 10 до 1000 кВА и более. Маломощные однофазные и многофазные приборы могут быть в диапазоне до 10 кВА. Средние разновидности будут иметь мощность 20 кВА, 250 кВА, 400 кВА, 630 кВА и т. д. Если же этот показатель больше 1000 кВА, это установка высокой мощности.

Методология проведения опыта

Потери холостого хода трансформатора определяются при создании определенного режима. Для этого прекращается снабжение током всех обмоток. Они остаются разомкнутыми. После этого производится снабжение цепей электричеством. Оно определяется только на первом контуре. Аппаратура должна работать под напряжением, которое устанавливается при его производстве производителем.

Через первичный контур силовой, сварочной или прочей установки протекают токи, которые носят название ХХ. Их величина равняется не более 3-9% от заданного производителем показателя. При этом на обмотке вторичного контура электричество отсутствует. На первичном контуре ток производит магнитный поток. Он пересекает витки обеих обмоток. При этом возникает ЭДС самоиндукции на контуре первичном и взаимоиндукции – на обмотке вторичного типа.

Сварочный инвертор не включается

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы. Посмотреть и скачать схему можно здесь.

В этом сварочном аппарате для питания низковольтных цепей применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные UC3842AN отличается от BN только меньшим потребляемым током, и КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения) Красным отмечены напряжения которые выдавал уже рабочий ИБП

Обратите внимание на то, что измерять напряжения 25V нужно не относительно общего минуса, а именно с точек V1+,V1- и также V2+,V2- они не связанны с общей шиной

Ключ ИБП выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание. Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения. Для полной проверки нужны генератор сигналов и осциллограф

Для полной проверки нужны генератор сигналов и осциллограф

Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения. Для полной проверки нужны генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания. Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение на микросхеме имейте в виду, что ниже 10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

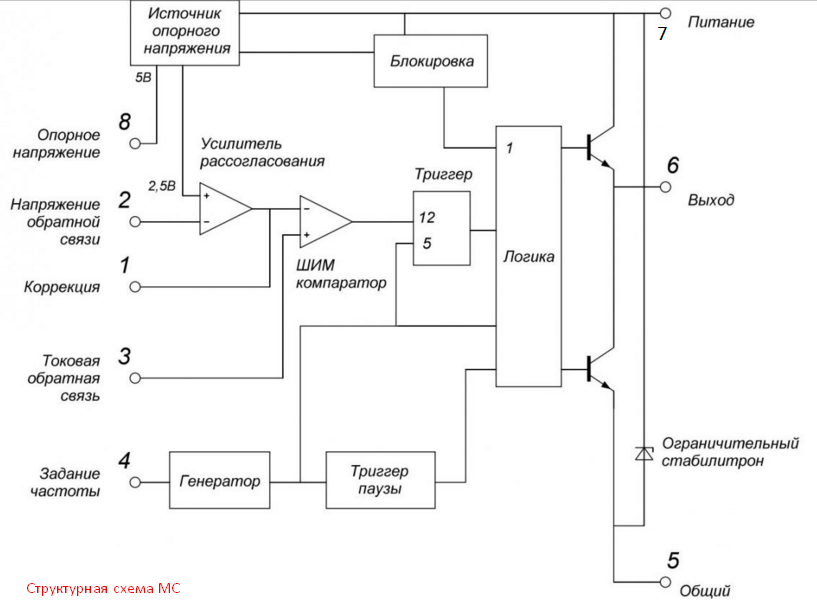

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения на бок. Это произошло потому, что за время работы винты скрепляющие корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора K 30N60HS Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё! Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

Современные сварочные работы проводятся при применении специальных инверторов. Ранее для подобной обработки металла использовали обычные трансформаторы, которые характеризуются меньшей эффективностью. Принципиальная схема сварочного инвертора может несколько отличаться, но все они характеризуются легкостью и компактностью. Только при учете конструктивных особенностей можно провести ремонт сварочного инвертора и его точную настройку.

Рекомендации по сварке

  • В процессе работы перед лицом следует держать защитную маску. Чтобы зажечь дугу, нужно дотронуться до места сварки концом электрода (движение по поверхности напоминает чирканье спички).
  • Нельзя стучать электродом по свариваемой поверхности с целью зажечь дугу, так как можно таким образом оббить его покрытие.
  • Электроды для сварки должны быть сухими или прокаленными.
  • Соединяемые поверхности должны быть сухим и чистыми. На них не должно быть ржавчины или краски.
  • Как только дуга зажжется, электрод следует держать так, чтобы расстояние от его конца до поверхности соответствовало размеру электрода.
  • При завершении сварочного шва электрод нужно отвести назад, чтобы заполнить сварочный кратер. После этого его следует быстро поднять до исчезновения дуги.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
