Как работают светодиодные люстры с пультом дистанционного управления

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

  • значительная дальность действия пультов, достигающая 100 метров;
  • способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

  • ультразвуковыми;
  • инфракрасными;
  • радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

Использование датчиков для управления освещением

Датчики движения и присутствия получили наибольшее распространение на жилых объектах – загородных домах, квартирах, коттеджах. Они обычно устанавливаются в местах, где люди появляются на непродолжительное время – погреб, кладовая, подъезд, коридор, чердак. Существует несколько видов сенсоров, определяющих движение в области действия.

Микроволновые датчики

Главным компонентом микроволнового детектора является генератор высокочастотного излучения и его приемник. Подобные системы устанавливаются в охранной сигнализации, но могут быть подключены к осветительной цепи.

Ультразвуковые датчики

В ультразвуковых изделиях также используется генератор шумовых сигналов и их приемник. В системе освещения используются редко.

Принцип работы микроволнового и ультразвукового сенсоров одинаков. Он базируется на эффекте Доплера. Передвижение определяется следующим образом:

  • генерируется сигнал на определенной частоте;
  • по степени перемещения человека отражаемые от него сигналы поступают на приемник с различной длиной и частотой;
  • изменение частоты замеряется приемником.

Комбинированные датчики

В подобном устройстве расположено 2 системы определения перемещений. Это является важным преимуществом, так как уменьшается риск ложного срабатывания. Свет загорится только в том случае, если сработают оба сенсора. Наиболее распространенной моделью являются устройства с инфракрасным и микроволновым способом.

Звуковые датчики

Когда начинается шум, устройство включения света его фиксирует и подает команду на замыкание цепи.

Источником шума могут быть шаги, хлопки, открытые двери, разговор.

Приемником шума является микрофон, который преобразует звуковую волну в напряжение. Микрофон можно отрегулировать, чтобы он включался только на один вид звуков, не реагируя на другие шумы.

Голосовое управление светом

Принцип работы голосового прибора для управления светом схож со звуковым. Отличие в том, что детектор реагирует на конкретные слова. Человек пользуется либо установленными командами, либо записывает новые. Когда микрофон их фиксирует, происходит преобразование звука в переменное напряжение, и светильник включается.

Суть проблемы.

Внутри на плате находится много контактов, над которыми расположены резиновые кнопки. На нижнюю поверхность кнопки нанесен токопроводящий материал. При нажатии кнопка опускается и замыкает контакты на плате, что приводит к отправке нужного инфракрасного сигнала в направлении устройства. Причиной плохой работы пульта является особенность материала резиновых кнопок. Со временем из резины выделяется пластификатор, он и затрудняет замыкание контакта – приходится нажимать дольше и сильнее.

Разобрав пульт, вы это сразу заметите, кнопки и контакты будут выглядеть жирными и засаленными. Причем чем чаще используется кнопка, тем плачевнее ее состояние.

Кнопки пульта покрыты пластификатором характерного желтоватого оттенка

Обратите внимание, самые грязные — частоиспользуемые кнопки включения, цифровые, переключения каналов и громкости

Схема пульта дистанционного управления

Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.

Разработано две схемы для этой цели:

  • Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
  • Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.

Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.

Настройка универсального пульта в зависимости от марки: SUPRA, GAL, HUAYU

Часто настройки пультов для универсального использования различаются, но при этом они могут быть схожими для моделей телевизоров или другой бытовой техники того же производителя. Рассмотрим несколько вариантов пультов и их возможности подключения.

Управление бытовой техникой со смартфона не всегда отличается надёжностью

Модель пульта для телевизора SUPRA — способ подключения

В зависимости от модели универсального пульта, его настройка будет отличаться, так как внешняя конструкция кнопок может быть разной. Рассмотрим руководство по настройке для модели SUPRA:

Также роль универсального пульта для приборов может играть специальный брелок

  1. Предварительно отыщите код подключения (он может пригодиться) специально для вашей модели телевизора. После чего запустите ТВ и разместите пульт строго перпендикулярно устройству.
  2. На ПДУ зажмите клавишу POWER и удерживайте её до тех пор, пока будете вводить назначенный код. После чего индикатор пульта должен дважды мигнуть. На данном этапе настройка может быть закончена.
  3. Обязательно проверьте работоспособность всех кнопок на устройстве управления. Если они все отвечают за свои функции, значит, настройка выполнена верно. В противном случае необходимо повторить подключение.

Если с первого раза соединение не удалось, не нужно срочно делать замену устройству. Если вся техника работоспособна, попробуйте сделать настройку снова Так как все пульты универсального типа отличаются между собой конфигурацией и модификацией, настраивать их приходится, используя несколько попыток. Так как большинство, прочитав инструкцию невнимательно, начинает действовать на своё усмотрение.

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

  1. Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
  2. Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости».

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи.

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует.

Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Читать далее: Как собрать сенсорный выключатель своими руками описание и схема сборки

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах «Умный дом», а также компьютеров или смартфонов на которых установлена специальная программа.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

  • Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
  • Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
  • Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

  • Пульта;
  • Аккумулятора;
  • Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Установка радиореле

Хорошо, с теорией разобрались, переходим к практике, точнее установке к сети. Эти радиоуправляемые реле могут работать в двух режимах:

  1. первый, пока нажимаем клавишу пульта радиореле держит нагрузку включённой, отпускаем — оно отключается (вариант как звонок).
  2. второй режим, кратковременно нажимаем кнопку и нагрузка включается и при следующем кратком нажатии выключается.

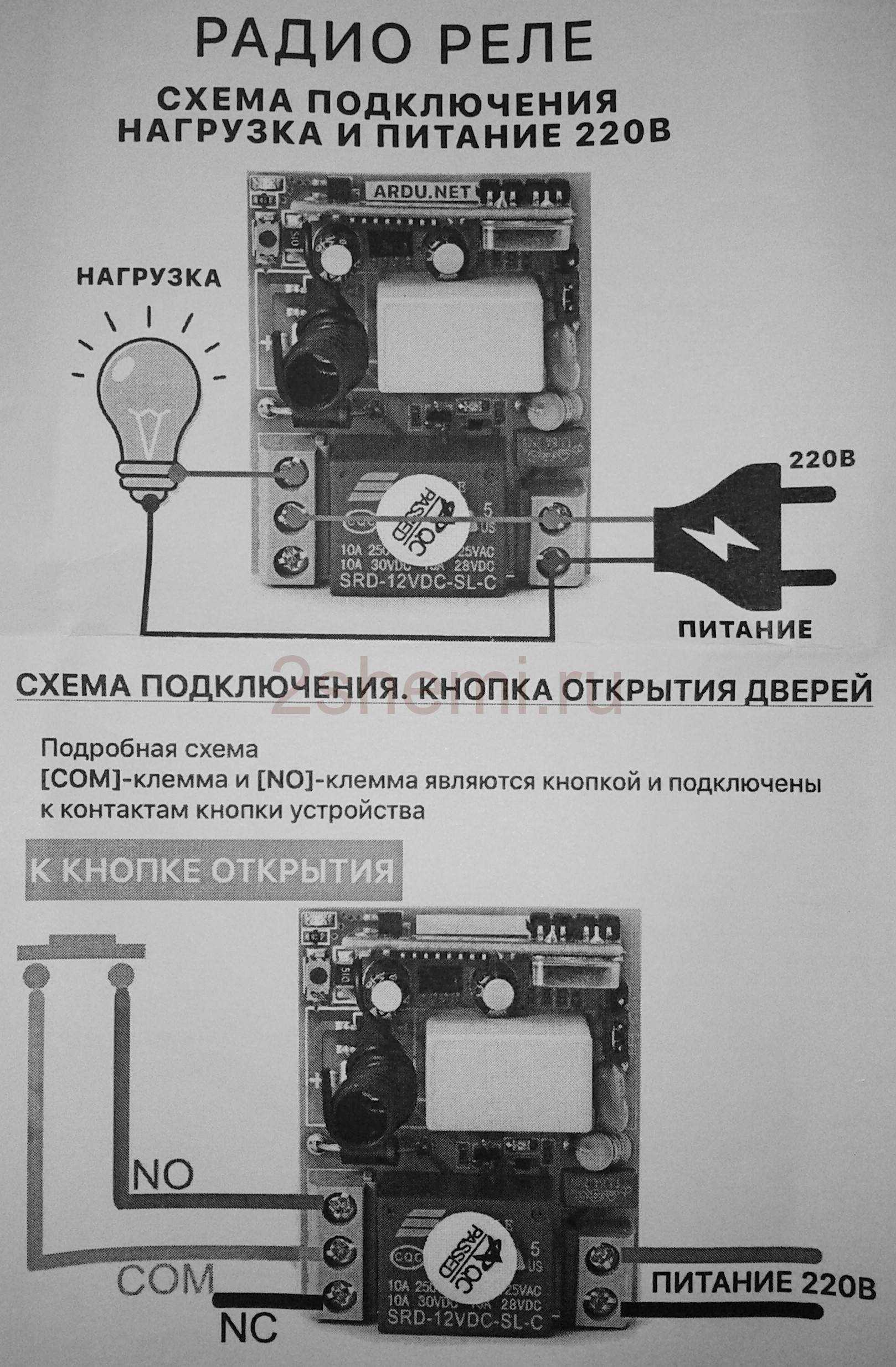

В данном случае нужен именно второй вариант управления. Согласно приложенной инструкции всё предельно понятно — сеть 220 вольт подключается к двойной клемме, а с другой стороны (где 3 клеммы) нужно прикрутить нагрузку, то есть провода от лампочки.

Чтобы не соединять левую и правую клемму проводком (см. схему), можно поступить проще — паяльником повесить каплю припоя туда, где есть небольшой разрыв на плате.

Но опять же, это чисто для удобства монтажа, если нет паяльника — просто соедините проводком.

Едем дальше, попробовал это реле на столе и убедившись что оно надежно срабатывает от пульта (понять это можно по характерному щелчку электромагнитного реле и свечению маленького красного светодиода на плате), прикручиваем нагрузку, закрываем коробочку и размещаем в любом удобном месте (желательно скрытом, например в потолочном плафоне лампы).

Светильник заработал. Переходим к люстрам в ванной и на кухне. Здесь всё так же прошло без проблем. Только на кухне не удалось открутить провода от заржавевших советских винтов и пришлось просто их обрезать на некотором расстоянии от патрона. Далее зачищаем обрезанные места и вставляем в нужные винтовые клеммы модуля. Работа сделана.

Из чего выбираем

Придя на рынок или в магазин за радиовыключателем, вам предложат достаточно большой выбор искомой продукции. Различия могут касаться как самого выключателя, так и его пульта. Итак, модели могут быть:

сенсорными;

Сенсорный выключатель

  • монтироваться на стену или на любую твердую поверхность;
  • быть одно- или многоканальным;
  • с дополнительными функциями (например, регулировка яркости света);
  • проводными и беспроводными;
  • с различным способом питания (например, от батареек).

Существует даже цокольный патрон, который вкручивается в осветительный прибор. После этого в него же вкручивается лампочка. Такой радиовыключатель рассчитан на мощность в 60 Вт. Как видим, выбор просто огромен. В нем каждый найдет для себя самый подходящий вариант.

Универсальный и/или программируемый пульт ДУ

Универсальный пульт дистанционного управления может потребоваться в двух случаях:

  1. Не найдена замена для утерянного или вышедшего из строя старого пульта управления TV или другой бытовой техники.
  2. Множество различной бытовой техники в одном помещении делает управление ею с разных пультов чрезвычайно неудобным, так как понятие «правильного дизайна» и «оптимальной эргономичности» у всех производителей свое.

Различают два вида таких устройств: пульты, запоминающие команды (обучающиеся), и программируемые универсальные ПДУ. В первом случае, для ввода нужных кодов используется штатный ПДУ TV или другого устройства. Во втором, список доступных кодов и моделей техники, которыми можно управлять, находится в инструкции к прибору управления. Разница в том, что, несмотря на тысячи моделей устройств, поддерживаемых универсальными пультами, нужного устройства в этом перечне может не оказаться.

«Обучение» запоминающих пультов производится в соответствии с руководством пользователя и с использованием оригинального ПДУ. Если приобретенный пульт имеет на своей передней панели меньшее количество клавиш, чем у «родного», то в первую очередь следует программировать только те, которые необходимы.

После приобретения универсального многофункционального пульта не стоит выбрасывать старые штатные. Во-первых, они могут потребоваться, если новый внезапно выйдет из строя. Во-вторых, на универсальном может не оказаться некоторых нужных элементов. И в-третьих, они могут потребоваться для перепрограммирования в случае сбоя или смены элементов питания.

Примеры реализации

Учитывая, что уровнем освещения энергосберегающих лампочек управлять не получится, остается только один вариант – включать и выключать их. Приведем несколько примеров, как организовать дистанционное управление светом с пульта.

Дистанционный выключатель — это самый простой вариант, в котором розетка (или группа розеток) управляется при помощи дистанционного пульта, к ней можно подключить светильники или другие бытовые приборы. То есть для включения или выключения центрального освещения устройство не подходит.

В качестве еще одного примера простого решения, можно привести вариант, когда контролер, принимающий сигнал от пульта управления, встроен в патрон электрической лампочки.

При этом пульт управления может одновременно работать с группой контролеров, что позволяет регулировать освещенность, включая и выключая определенное количество лампочек на люстре. Но у этого варианта также есть свои недостатки:

  • полностью отсутствует универсальность, то есть, управлять можно только работой электрических ламп;
  • небольшой размер корпуса приводит к перегреву электронного оборудования, что становится причиной непродолжительного срока эксплуатации, этим особенно страдают изделия китайских производителей.

ПДУ и контролер управления электрооборудованием, представленный на рисунке ниже, позволяет подавать питание на три канала, при этом мощность каждого из них может быть до 1000Вт. То есть можно не только управлять освещением, а и включать другое электрооборудование, например, насос.

Контроллер и ПДУ

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Бывает, что производитель не комплектует контроллер дистанционным пультом, в этом случае может быть использован универсальный ПДУ, который подходит для управления работой телевизора (Сони, Самсунг и т.д.), кондиционера (Toshiba, Daewoo, Philips и т.д.), фотоаппарата (Nicon)или даже шлагбаума и замком ворот.

Заметим, что мобильные телефоны могут иметь опцию «универсальный инфракрасный пульт», например, такая функция есть у некоторых моделей Nokia и Apple.

Все, что потребуется после приобретения универсального ПДУ – это его настройка, коды для этого содержит инструкция к устройству.

Говоря об управлении освещением при помощи дистанционного пульта, нельзя не упомянуть о такой концепции, как «Умный дом», в ее основе лежит контроллер, программирование которого происходит через USB соединение при помощи ноутбука или компьютера.

При такой реализации на пульт может быть выведено несколько запрограммированных режимов освещения дома и территории участка, например:

Для выбора того или иного режима достаточно нажать определенные кнопки на пульте.

Пульт дистанционного управления: устройство, схема
Создать своими руками систему управления освещением посредством дистанционного пульта несложно, мы покажем, как это сделать на примере обычной люстры и комплекта Elektrostandard.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Принцип работы и устройства пульта дистанционного управления светом в помещении Отдельно необходимо заметить, что некоторые программируемые контролеры, входящие в основу системы Умный дом , могут содержать GSM модуль, позволяющий управлять им при помощи мобильной связи. Спрашивайте, я на связи!

Программируемые ПДУ, работа с ними

Что такое стабилизатор напряжения

Как и стандартные устройства с заданным набором команд, программируемые чаще всего синхронизируются с прибором посредством инфракрасного волнового излучения. Обычный пульт работает при условии позитивного отклика техники на поданный сигнал, при отрицательном ответе не сможет ничего с этим поделать. Устройство, поддающееся программированию, в случае нераспознавания сигнала может быть подвергнуто прошивке или специальному обучению.

Программирование может быть реализовано двумя разными методами. В первом случае проводится обучение устройства с помощью другого пульта. Два аппарата должны быть направлены излучательными элементами друг на друга. После проведения обучения новый пульт усваивает алгоритмы работы с оборудованием, характерные для старого.

Другой метод – установка специальной прошивки для пульта. Чтобы не возникло непредвиденных проблем при установке, рекомендуется скачивать только официальные прошивки для ПДУ, выложенные на сайтах производителей техники. Использовать нужно последнюю версию прошивки для данной модели устройства. Подсоединив пульт к ноутбуку или ПК через usb-разъем, можно перенести файл на устройство.

Универсальный пульт

Как сделать пульт своими руками

Схема 4-канального пульта Пульт ДУ — это устройство, которое можно собрать, преобразовав смартфон. Нужно приобрести инфракрасные диоды или вынуть их из ненужных пультов (2 шт.) и штекер от старых наушников. Для сборки понадобится наждак, изолента и суперклей, работа проводится кусачками и паяльником.

Для изготовления выполняются этапы:

  • С одной стороны зачищаются выступающие сбоку элементы ИК диодов с помощью наждачной бумаги.
  • Диоды с помощью суперклея соединяются так, чтобы внутри оказалась сточенная сторона.
  • Лапки диодов нужно согнуть и лишние выступы демонтировать кусачками.
  • Паяльником припаиваются аноды друг к другу.
  • Проводится аналогичная обработка второго диода;.
  • Оба светодиода нужно подключить к штекерным лапкам без соблюдения полярности.
  • Место пайки обмазывается клеем и защищается изоляционной лентой.

Режим подсоединения делается через IR Port или WI-FI, IR Blaster. Выбирается модификация телевизора и подтверждается действие. Переделанный смартфон направляется на ИК приемник домашнего экрана, функции оказываются под управлением.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа

Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения

Светорегуляторы подразделяются и по способу регулирования

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

  • поворотно-нажимными;
  • поворотными;
  • кнопочными;
  • сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

Применение смартфона для управления освещением

Этот тип управления освещением или другими электроприборами ещё не так доступен как управление с пульта, из-за высокой стоимости. Манипуляция ими происходит по сети интернет и для этого разработано специальное программное обеспечение, устанавливаемое или на компьютер, или на смартфон. Это программное обеспечение должно прилагаться к устройству при его покупке.

Радиус действия таких электронных устройств неограничен, главное, чтобы был доступ к интернету, чаще всего через Wi-Fi. С помощью данного варианта можно не только включать или отключать освещение, но также регулировать яркость или оттенки освещения (тёплые или же холодные тона). Для обычных квартир, конечно, такая техника не так востребована, как для больших участков с наружным освещением и подсветкой.

Главное, что нужно помнить подключая любой выключатель дистанционный с пультом — это безопасность. Нельзя прикасаться к оголенным проводам, без отключения питания и проверки отсутствия напряжения на них.

Виды беспроводных пультов

Встроенный пульт ДУ

Приборы питаются от 2 – 4 съемных аккумуляторов типа АА, ААА, реже применяются батарейки «Крона» 9 В. Для работы ИК светодиода нужно 2,5 вольта, поэтому требуется несколько элементов для обеспечения рубежа ПДУ. Специалисты советуют щелочные или солевые батарейки.

По типу питания бывают пульты:

  • автономные;
  • устройства, питаемые от электрической сети 220 В или с преобразователем 360 В.

Выпускают переносные устройства, которые чаще используются в быту для беспроводного управления лампами, люстрами, открыванием ворот, работой гидроборта, другими выключателями. Встроенный пульт ИК монтируется для управления сложными системами «умного дома» или устанавливаются в производственных комплексах для управления, например, подъемным краном.

По функциональности различают устройства управления:

  • с ограниченным количеством команд;
  • с выбором числа распоряжений (универсальный вариант, например марка ABCD);
  • с возможностью обучения набору сигналов (обучаемые модели, например, DC V).

Пульт ABCD

Пульт DC V

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
