Разновидности реле тока и принципы их работы

Назначение и принцип работы

Данное устройство призвано следить за величиной тока на определенном участке сети. В случае превышения установленного значения РМТ переключается, подавая сигнал на исполнительный механизм, который обесточит участок схемы или включит табло сигнализации.

Каждый элемент: релейная защита, пускатели, контроллеры, двигатели, трансформаторы в электрической сети, имеет свой предельный допустимый ток. Использование максимального реле тока вместо автоматических выключателей или предохранителей, имеет свое преимущество за счет селективности. В данном случае это возможность отключить определенный участок цепи, не затронув другие.

Конструкция токового реле представлена следующими элементами:

О том, как работает реле максимального тока и как его настроить, вы можете узнать из видео:

Бистабильное и моностабильное

Бистабильные реле становятся дешевле и доступнее, но многие разработчики пока не обращают на них внимания. В схемах с питанием от сети энергоэффективность не очень важна, но где требуется экономия энергии, они могут оказаться большим подспорьем. Для удержания якоря в одном положении не требуется приложения энергии. Потребление тока происходит при переключении контактов, которое длится несколько десятков миллисекунд, после чего его источник может быть отключен. Устройство будет оставаться в устойчивом состоянии столько, сколько надо, отсюда и название.

Типичные реле имеют только одно стабильное положение, а поддержание другого требует непрерывного протекания тока через катушку.

Бистабильные реле доступны как реле малой мощности, так и средней, для переключения устройств с питанием от сети с потреблением тока в несколько ампер. Практически каждая крупная компания занимающаяся производством реле, имеет их в своем предложении, поэтому выбор действительно велик.

Технические данные

Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А — не более 1,5 Ом;

Длительно допустимый ток цепей дешунтирования на каждую фазу: с кожухом — не более 5 А, без кожуха — не более 12 А.

Изоляция реле выдерживает в течение 1 мин. без пробоя и перекрытия испытательное напряжение 2000 В (эффективное значение) переменного тока частоты 50 Гц, приложенное между токоведущими электрически несвязанными частями реле, а также между ними и металлическими частями корпуса реле согласно стандарту IEC 255-5.

Сопротивление изоляции и ток утечки реле соответствует ряду 3 ГОСТ 25071-81.

Скачать документацию

Техническое описание серия однофазных и двухфазных реле максимального тока с питанием от токовых цепей, независимой выдержкой времени, отсечкой и функцией дешунтирования (3.4 MB)

Назначение и способы подключения

Регулировка тока возврата токового реле

ТР является основной составляющей всех защитных устройств, устанавливаемых в силовых цепях. Исходя из этого, следует рассматривать особенности применения прибора.

Основное его назначение – служить исполнительным элементом в составе автоматических выключателей, устройств защитного отключения и многих подобных им приборов. В соответствии с этим определяется область их применения совместно с обозначенными выше устройствами.

  • Силовые цепи высоковольтных линий и имеющееся в их составе защитное оборудование.
  • Коммутационные распределительные щиты, в которые ТР входят отдельно или в составе других устройств.
  • Бытовые однофазные вводы и распределительные (линейные) приборы, устанавливаемые в пределах домашних щитков.

Трехфазный асинхронный двигатель

В соответствии с назначением коммутирующих приборов выбираются схемы их включения.

Чтобы подключить релейный автомат к действующим электросетям или другим цепям могут использоваться несколько способов. Они различаются по типу защищаемого оборудования:

  • трехфазные асинхронные двигатели;
  • потребители, включенные в силовые сети 380 Вольт;
  • нагрузки, подключаемые на выходе цепей с питающим напряжением 220 Вольт.

В соответствии с первым из этих пунктов ТР используются в качестве э/м расцепителей, отключающих цепь при превышении рабочими токами допустимого уровня. При установке в трехфазные цепи они выполняют ту же функцию, но в более широком диапазоне функциональных возможностей. Как расцепители они входят в состав мощных контакторных устройств и э/м пускателей.

Несколько иное назначение имеют реле, устанавливаемые во вводные (линейные) автоматы и УЗО. Здесь они выполняют функцию чувствительных элементов, обеспечивающих срабатывание по отсечке тока (уставке). При включении они настраиваются на такие предельные режимы работы, как перегрузка по току, короткое замыкание и утечки.

Согласно принятой в электротехнике терминологии в двух первых случаях они логически позиционируются как реле максимального тока.

Схемы подключения

Самый простой и распространенный способ защиты прямое включение в цепь электромагнитного токового реле.

На этой схеме показано как в разрыв фазного провода последовательно включается амперметр, для контроля величины протекающего тока, потом электромагнитная катушка реле и нагрузка.

Нейтральный провод подключен к контакту №11 коммутации реле, который в нормальной состоянии замкнут с контактом №12 от него нейтральный провод идет к нагрузке.

При достижении порогового значения тока сердечник катушки приводит в движение механизм размыкания контактов 11 и 12, после этого нагрузка обесточивается

Обратите внимание, что катушка имеет три клеммы, обмотка разделена на две части, это один из методов регулировки порогового значения тока срабатывания. Если нагрузку подключить к контакту Е2 величина порогового значения тока увеличится в 2 раза

Пример включения в цепь токового реле трансформаторного типа

В высоковольтных сетях первичная обмотка трансформатора включена последовательно к нагрузке, вторичная с пониженным напряжением и током зпитывает катушку реле с сердечником. Дальнейшая работа осуществляется, как и в предыдущем случае. При срабатывании размыкаются контакты 11 и 12.

Очень часто такие схемы защиты используют для защиты обмоток мощных, дорогостоящих электродвигателей.

В цепях с порогами отключения больших токов катушки реле имеют малое количество витков и толстый провод обмотки.

На фотографии показано катушка реле РЭО- 401, способное пропускать токи до 100А Обмотка имеет всего 6 витков медного провода сечением 6-8мм2

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования

Имеет смысл подробно разобрать, на что следует обратить особое внимание

Хотя некоторые зарубежные аналоги нисколько не красивееФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатогоФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

РНПП-301 выглядят значительно аккуратнееФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздкимФОТО: зелэлектро.рф

Виды ТР

Релейная схема защиты электродвигателя

Все известные образцы токовых реле классифицируются по следующим признакам:

  • по способу монтажа (схеме подключения);
  • по своему прямому назначению;
  • по исполнению (модификации).

В соответствии с первым из этих признаков существующие модели ТР делятся на приборы непосредственного монтажа и устройства опосредованного включения (через трансформаторы тока). По исполнению они подразделяются на встраиваемые устройства и оформляемые в виде отдельного модуля, устанавливаемого на DYN-рейку.

По назначению они выпускаются в виде изделий, применяемых для следующих целей:

  • защита от однофазных коротких замыканий;
  • ограничение токов обратной последовательности;
  • в качестве дифференциальной защиты;
  • в виде дистанционно управляемых независимых модулей.

Для непосредственного и косвенного включения

Схема защиты от перегруза

Приборы, предназначенные для непосредственного включения, согласно инструкции по применению, устанавливаются в сети с действующим напряжением до 1000 Вольт и с ограниченной величиной тока. При значительной его амплитуде включение в разрыв цепи недопустимо, так как реле не рассчитано на силовые режимы работы. В этом случае потребуется трансформатор тока, позволяющий снизить величину контролируемой величины в несколько раз. В трехфазных сетях такие реле устанавливаются в каждую из фаз последовательно с уже подключенной нагрузкой.

При таком схемном решении система работает в режиме, близком к опасному для эксплуатации короткому замыканию.

Дифференциальная защита и токоограничение

Токовая отсечка

Работа токовых реле в составе УЗО и автоматических выключателей – классический пример реализации их особенностей. В этом случае они функционируют в привычных для электротехнических систем режимах, связанных с реагированием на малейшие утечки тока (УЗО) и срабатывания при перегрузках в цепях. Последнюю функцию относят к категории токового ограничения, исключающего выход из строя подключенного оборудования и самой питающей цепи.

Современные типы токовых реле

Известны «продвинутые» типы реле напряжения и тока, которые по своим возможностям принято относить к интеллектуальным образцам контрольного оборудования. В таких приборах предусмотрен ряд вспомогательных опций, существенно расширяющих их функциональные возможности. Это дисплей, по которому можно убедиться в работоспособности устройства, а также считать информацию по величинам напряжения и тока (они высвечиваются на встроенном индикаторе прибора).

Все описанные возможности относятся к достоинствам токовых реле. Их недостатки определяются для каждого конкретного вида включения отдельно.

НАЗНАЧЕНИЕ РЕЛЕ И ИХ ПРИМЕНЕНИЕ

Итак, попробуем просто и доходчиво ответить на вопросы:

  1. из чего состоит реле и как работает;
  2. в чем его назначение;
  3. отличия реле постоянного и переменного тока.

1. Минимально реле представляет собой группу контактов, управляемых электромагнитом. При протекании по его катушке электрического тока, магнитное поле изменяет положение якоря, механически связанного с контактными пластинами.

2. Основных предназначений несколько, что определяется следующими свойствами:

  • небольшие токи, протекающие через катушку управляют контактами, способными коммутировать значительно большие мощности (своего рода усилитель);
  • за счет использования нескольких контактных групп один сигнал может управлять несколькими независимыми направления (разветвитель);
  • при использовании нормально замкнутых контактов подача на катушку напряжения будет вызывать разрыв (отключение) цепи (инверсия);
  • поскольку управляющие и коммутационные части устройства электрической связи между собой не имеют – осуществляется гальваническая развязка цепей.

За счет простоты и надежности конструкции реле нашли применение в системах автоматики, защиты, управления, сигнализации.

3. Если вспомнить курс физики, то направление магнитного поля зависит от направления протекания электрического тока. Таким образом, при постоянном напряжении на обмотке реле магнитное поле не меняется и якорь всегда находится в притянутом состоянии.

Если без дополнительных доработок подать на электромагнит переменный ток, то магнитное поле будет меняться в соответствии с его частотой. В свою очередь это вызовет дребезг якоря и контактов.

Для реле, используемых в цепях переменного тока применяются конструктивные решения, позволяющие компенсировать пульсации.

Конструкция и принцип работы

Реле постоянного тока состоит из следующих элементов:

  1. Электромагнита;
  2. Контактов;
  3. Якоря;
  4. Пружин;
  5. Отводы для соединения с сетью.

Когда регулятор включается в сеть, катушка начинает получать электрическую энергию. После этого якорь притягивается к металлическому сердечнику и происходит перелет контактов. Вместе с этим происходит замыкание контактов приборов, подключённых в цепь реле. При этом если электрический ток не подается (к примеру, при отсутствии электричества) или подается, но неравномерно (в сети наблюдаются скачки), то контакты присоединенных устройств оттягиваются вверх, после чего цепь размыкается.

Фото — чертеж

Действие может варьироваться в зависимости от конструкции и назначения прибора. К примеру, твердотельные реле (ТТР) типа KIPPRIBOR содержат в конструкции дополнительные силовые ключи на симисторах и тиристорах, что повышает их эффективность. Отдельно нужно отметить пропускную способность, ведь есть устройства, рассчитанные на малые токи и большие.

Фото — конструкция

Немного об особенностях выбора

Предел максимальной нагрузки отдельно взятого управляемого механизма, обозначенные нормативными условиями параметры, технические задания – вот главные факторы, обуславливающие выбор РМТ. Для модификаций последних разработок свойственны компактные габариты и возможность их непосредственного монтажа во внутреннем пространстве шкафов управления. Преимущества РМТ заключаются в способности вывода для обзора на цифровом табло действующих значений, гибко меняющемся алгоритме рабочего процесса, обширном диапазоне установочных функций и настроек.

Рекомендуем для просмотра еще одно видео, которое будет весьма полезным

При подборе конфигурации не забывайте о различиях разных моделей по заложенным производителям характеристикам:

  • значениями герметичности, исключающей попадание во внутреннюю часть влаги;
  • указанным в инструкции гарантийным сроком, определяющим степень надежности;
  • устойчивостью к воздействию химических веществ и коррозии;
  • параметрами прочности, что нивелирует вероятность механических повреждений.

Стоит также обратить внимание на характеристики допустимого температурного режима во время работы. Вывод можно сделать такой – обширный ассортимент моделей позволяет подобрать наиболее подходящий вариант РМТ как для промышленных нужд, так и для бытового использования

Вывод можно сделать такой – обширный ассортимент моделей позволяет подобрать наиболее подходящий вариант РМТ как для промышленных нужд, так и для бытового использования.

Похожие материалы:

  • Блуждающий ток
  • Как проверить утечку тока в автомобиле
  • Что называется током?
  • Работа трансформатора тока

← Предыдущая страница

Следующая страница →

Подключение трансформатора тока

Подключение трансформатора тока в цепь может осуществляться сразу несколькими способами:

Схема 1

Итак, данная система состоит сразу из трех трансформаторов тока, которые обобщены и закреплены в одну звезду. Эту схему принято использовать в качестве цепной защиты от короткого замыкания (будь то многофазное или однофазное замыкание). В том случае, если по цепи проходит ток ниже установленного уровня реле (ka 1-ka 3), то режим работы будет считаться нормальным и цепная защита короткого замыкания не сработает.

Схема №1

Стоит сказать, что ток, протекающий в цепи от ka 0-реле, принято воспринимать в виде геометрической суммы тока (сумма всех 3-х его фаз) Если увеличить в какой-либо фазе ток, то защитная цепь короткого замыкания включится в работу (реле (ka 1-ka 3)).
Для отключения трансформатора в этой цепи и схеме необходимо по-просту приземлить ток.

Схема 2

Вторая схема подключения трансформатора тока в цепь имеет схожие черты с первой. Однако, есть существенные отличия, о которых нельзя не сказать

Итак, это структура, включающая несколько трансформаторов тока, как правило, используется в целях безопасности цепи от межфазного замыкания (важное замечание — электрическая цепь имеет нейтральную заземленность)

Схема №2

Данная система начнет работать в случае прохождения тока через реле (опять же ka 1-ka 3) и наличия не самых мощных элементов (потребителя и источника).

Схема 3

Пришло время поговорить и о схеме под номером три, не имеющей серьезных отличий от предыдущих. Она представляет из себя некое соединение в форме треугольника, где нормальный режим работы осуществляется путем проникновения тока в реле.

Схема №3

Как правило, эта структура применяется в электрических установках для проведения релейных ( релейных — означает дифференциальных, которые отличаются своей селективностью и быстротой действия).

Схема 4

И, наконец, последний — четвертый вид схемы.

Схема №4

Данная структура считается достаточно практичной и универсальной. Это связано с тем, что процесс подключения трансформатора тока в таком виде не только позволяет защитить электрическую цепь от однофазных/межфазных замыканий, но и способна повысить величину тока в необходимых реле.

Отключение также происходит путем заземления.

Как работает защита минимального напряжения?

Защита минимального напряжения называется групповой или секционной. Групповой она является потому, что воздействует на отключение группы присоединений, в отличие от большинства других защит. Выполняются защитные меры на секциях 0,4 кВ, 6 кВ, а также 10 кВ. Далее мы постараемся разобрать, для чего нужна и как работает данная защита.

Устройство и принцип работы

Реагирующий орган системы — реле, контролирующее минимальное напряжение. Реле подключено к секционному трансформатору напряжения. В состав защиты входит также реле времени, указательное реле, сигнализирующее о срабатывании защиты, промежуточные реле.

Назначение, которое имеет защита, реагирующая на минимальное напряжение – отключение двигателей менее ответственных механизмов для обеспечения успешного самозапуска более важных.

Чтобы понять, что это значит и для чего нужна защита, рассмотрим ее принцип действия на тепловых электростанциях. Электродвигатели механизмов каждого котлоагрегата подключены к своей секции собственных нужд станции. Каждая секция имеет рабочий ввод питания от своего трансформатора собственных нужд. Кроме этого, секции связаны между собой секционным выключателем.

После чего питание секции осуществляется от другого трансформатора собственных нужд, через секционный выключатель. Минимальное время работы АВР складывается из задержки в системе, контролирующей напряжение рабочего ввода, времени срабатывания промежуточных реле, времени отключения и включения выключателей рабочего и резервного вводов.

За это время происходит торможение электродвигателей, питающихся от секции.

https://youtube.com/watch?v=MNg9tfbEuy4

После подачи питания начинается групповой самозапуск электродвигателей, присоединенных к секции. При этом, в зависимости от глубины произошедшего торможения имеет место посадка (снижение) напряжения в большей или меньшей степени.

Примечание. При запуске котлоагрегата в штатном режиме, включение механизмов происходит последовательно с большими промежутками времени. Поэтому, при одновременном запуске (пусть даже не до конца заторможенных) механизмов, суммарное значение пускового тока существенно превышает номинальный ток питающего ТСН. Это может вызвать глубокую посадку напряжения на секции.

Защита, реагирующая на минимальное напряжение, имеет две ступени. Срабатывание первой ступени происходит, если снижение достигает отметки 0,7*Uн с выдержкой времени 0,5 с.

Вторая ступень имеет уставку 0,5*Uн и время срабатывания до 9 с.

Если за время бестоковой паузы произошло минимальное торможение механизмов и напряжение не достигло 70% номинального, самозапуск всех электродвигателей секции проходит успешно, котел продолжает работать.

Если напряжение снижается до 70% и ниже, на время 0,5 секунд, защитная аппаратура запускает первую ступень. Отключаются наименее важные для работы котла механизмы. Это делается для предотвращения дальнейшего снижения напряжения, чтобы дать возможность запуститься ответственным механизмам.

Вывод. Принцип работы первой ступени защиты минимального напряжения служит с целью удержать котлоагрегат в работе путем отключения механизмов, имеющих второстепенное значение.

Дальнейшее снижение напряжения (после работы 1-й ступени защиты) и достижение его уровня 50% номинала на время до 9 секунд означает, что самозапуск ответственных механизмов котла не удался. На этом этапе вопрос о работе котла уже не стоит.

Включается схема работы второй ступени. Отключаются оставшиеся механизмы, подключенные к цепям защиты. Остаются только те агрегаты, отключение которых может привести к аварийной ситуации при останове котла.

Например, во избежание взрыва угольной пыли в топке котла, недопустимо отключение дымососа.

Вывод. Принцип работы второй ступени защиты преследует цель вывести котел в режим безопасного гашения и останова.

Заключение

Из сказанного следует, что принцип работы защиты, реагирующей на минимальное напряжение, тесно связан с функционированием технологического оборудования, к которому она привязана.

Защитная аппаратура находится на подстанции, осуществляющей питание электроустановок технологического оборудования.

Таким образом, окончательно разобраться, для чего нужна защита, можно только получив хотя бы минимальное представление о том, как работает весь технологический комплекс.

Вот мы и рассмотрели назначение и принцип работы защиты минимального напряжения. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

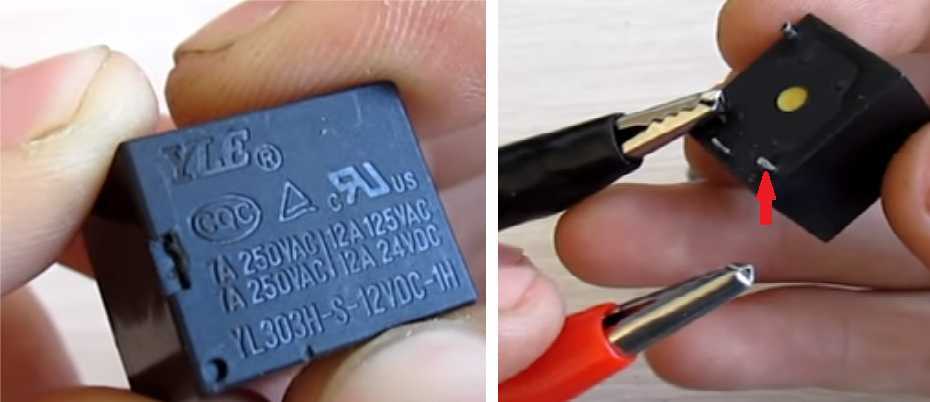

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

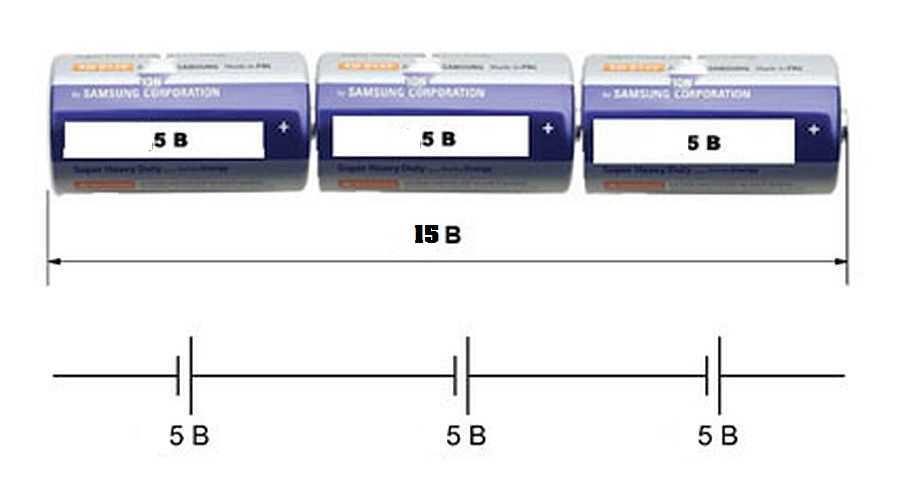

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения «+» и «-» для подключения источников постоянного питания и знаки для переменного типа таких «≈». На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Принцип действия

Зная конструктивные особенности твердотельного реле, легче понять принцип его действия. В приборе взаимодействуют два сигнала — управляющий и управляемый, что обеспечивается благодаря гальванической развязке.

В некоторых моделях ТТР эту функцию берет на себя оптрон. Напряжение, обеспечивающее управление устройством, подается и на светодиод.

Свечение последнего поступает на фотодиод, что приводит к появлению тока, включению МОП или тиристора для управления подключенным аппаратом.

Кроме того, в процессе создания схемы допускается применение специальных оптоэлектронных устройств — опто- и фототиристоров.

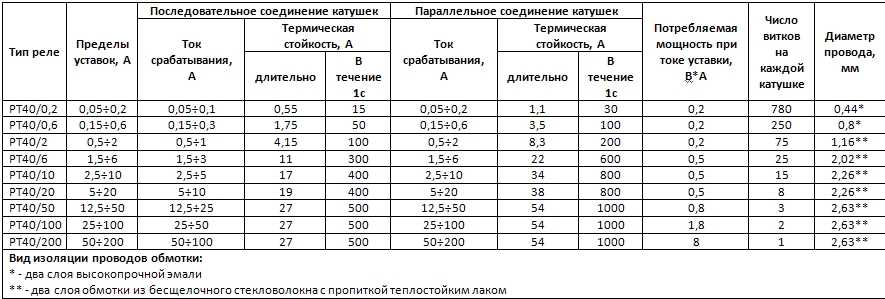

Характеристики реле РТ40

Током срабатывания реле называют наименьший ток, при котором реле сработает.

Током возврата называют наибольший ток, при котором реле вернется в исходное положение.

То есть мы плавно подаем ток от нуля. При срабатывании контактов (это видно визуально, если снять крышку) мы фиксируем ток срабатывания. Затем опускаем ток плавно обратно к нулю и при отпадании реле мы регистрируем ток возврата. Так происходит у реле, которые называют максимальными.

Коэффициентом возврата (kв) называется отношение тока возврата к току срабатывания. Величина kв составляет: на минимальной уставке 0,8, а на остальных уставках не менее 0,85.

Если же реле действует не на увеличение тока, как это рассмотрено выше для максимальных реле, а на уменьшение тока, то эти реле называют минимальными реле. Для минимальных реле нормальным режимом является, когда реле подтянуто. Если ток уменьшается до величины уставки, то реле отпадает — этот ток будет током срабатывания. При увеличении тока реле вновь подтянется и это значение тока будет током возврата. А kв для минимальных реле будет больше 1.

Другие типы реле РТ-40

Кроме простых реле РТ40 и РТ140 встречались и встречаются следующие типы:

  • РТ40/1Д — используется при длительном протекании по реле тока выше номинального тока срабатывания. Для этих целей используется насыщаемый трансформатор, который находится в корпусе реле.Простое реле рт40 с этими функциями не справляется из-за нагрева обмоток, которые не проходят по условиям термической стойкости
  • РТ40/Ф — используется в цепях, где необходимо отфильтровать третьи гармоники
  • РТ40/Р — данное реле используется в сетях, где применяется уров. Назначение этого трехфазного реле в контроле наличия и отсутствия тока в фазе

Реле РТ40 является каким-то родным, потому что оно распространено и в распредустройствах и на лабораторных стендах учебных заведений. Да и в универе его изучали. В новых распредах его уже не встретишь, но, так как модернизация не делается за один день, то мы еще долго будем их встречать, налаживать. Вспоминаю одну из первых работ на объекте, так там были электромеханические реле в сборке РТЗО чтоли. Снимаешь крышку, достаешь бумажку, выставляешь уставку. Хотя возможно это было не рт40, а рп. В общем, всем желаю, чтобы меньше током било!

Конструкция и принцип работы

Реле постоянного тока состоит из следующих элементов:

  1. Электромагнита;
  2. Контактов;
  3. Якоря;
  4. Пружин;
  5. Отводы для соединения с сетью.

Когда регулятор включается в сеть, катушка начинает получать электрическую энергию. После этого якорь притягивается к металлическому сердечнику и происходит перелет контактов. Вместе с этим происходит замыкание контактов приборов, подключённых в цепь реле. При этом если электрический ток не подается (к примеру, при отсутствии электричества) или подается, но неравномерно (в сети наблюдаются скачки), то контакты присоединенных устройств оттягиваются вверх, после чего цепь размыкается.


Фото — чертеж

Действие может варьироваться в зависимости от конструкции и назначения прибора. К примеру, твердотельные реле (ТТР) типа KIPPRIBOR содержат в конструкции дополнительные силовые ключи на симисторах и тиристорах, что повышает их эффективность. Отдельно нужно отметить пропускную способность, ведь есть устройства, рассчитанные на малые токи и большие.


Фото — конструкция

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
