Как починить светильник с люминесцентными лампами?

Инструкция по ремонту

Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

Балласт

Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода

400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.

Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.

Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.

Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.

Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:

Стартер + дроссель

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:

Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:

Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.

Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.

Будет интересно прочитать:

Как устроена и работает ЛДС

Конструктивно прибор представляет собой герметичную колбу, заполненную инертным газом и парами ртути. Внутренняя поверхность колбы покрыта люминофором, а в торцы ее впаяны электроды. При подаче напряжения на электроды, между ними возникает тлеющий разряд, создающий невидимое ультрафиолетовое излучение. Это излучение воздействует на люминофор, заставляя его светиться.

Схема люминесцентной лампы

Все это ЛДС, работающие на одном принципе.

Для нормальной работы люминесцентного светильника необходимо выполнить два условия:

1. Обеспечить начальный пробой межэлектродного промежутка (запуск).
2. Стабилизировать ток через лампочку, чтобы тлеющий разряд не перешел в дуговой (работа).

Пуск лампы

В обычных условиях питающего напряжения недостаточно для электрического пробоя межэлектродного промежутка, поэтому пуск ЛДС возможет только с помощью дополнительных мер – разогрева электродов для начала термоэлектронной эмиссии или повышения напряжения питания до значений, достаточных для создания разряда.

До недавнего времени преимущественно использовался первый метод, для чего электроды делались (и делаются) в виде спиралей, наподобие тех, что стоят в обычных лампочках накаливания. В момент включения на спирали при помощи автоматических устройств (стартеров) подается напряжение, электроды разогреваются, обеспечивая зажигание светильника. После пуска системы стартер отключается и в процессе дальнейшей работы не участвует.

Стартеры для пуска ЛДС на различные напряжения

Позже начали появляться схемотехнические решения, не разогревающие электроды, а подающие на них повышенное напряжение. После пробоя межэлектродного промежутка напряжение автоматически снижается до номинального, и светильник переходит в рабочий режим. Для того чтобы ЛДС можно было использовать с любыми типами пусковых устройств, все они и по сей день выполняются с электродами в виде спиралей накаливания, имеющих по два вывода.

Поддержание рабочего режима

Если ЛДС напрямую включить в розетку, то начавшийся после поджига тлеющий разряд тут же перейдет в дуговой, поскольку ионизированный межэлектродный промежуток имеет очень малое сопротивление. Чтобы избежать этой ситуации, ток через прибор ограничивается специальными устройствами – балластами. Разделяются балласты на два типа:

1. Электромагнитные (дроссельные).
2. Электронные.

Работа электромагнитных пускорегулирующих аппаратов (ЭмПРА) основана на принципе электромагнитной индукции, а сами они представляют собой дроссели – катушки, намотанные на незамкнутом железном сердечнике. Такая конструкция обладает индуктивным сопротивлением переменному току, которое тем больше, чем выше индуктивность катушки. Дроссели различаются по мощности и рабочему напряжению, которые должны равняться мощности и напряжению используемой лампы.

Электромагнитные дроссели (балласты) для ЛДС мощностью 58 (вверху) и 18 Вт.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Электронные пускорегулирующие аппараты (ЭПРА) выполняют ту же функцию, что и электромагнитные, но ограничивают ток при помощи электронной схемы:

Электронное пускорегулирующее устройство для люминесцентной лампы

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Ремонт люминесцентных ламп

Февраль 4, 2014

22258 просмотров

В предыдущей своей статье Я рассказывал про принципы работы и различные схемы подключения люминесцентных ламп. Эта статья является ее продолжением. В ней Я подробно остановлюсь на устройстве и самостоятельном ремонте  перегоревших ламп трубчатой конструкции или дневного света.

Как отремонтировать своими руками компактные люминесцентные лампы (КЛЛ) под обычный патрон Я уже рассказывал в этой статье.

Сразу скажу в отличии от КЛЛ, которые достаточно дорогие и легко восстанавливаются- лампы дневного света Я не ремонтирую, потому что стоят новые дешево, да, если честно они после восстановления их работы с применением специальной схемы- обладают целым рядом недостатков. Но об этом в конце статьи.

Как проверить люминесцентную лампу

Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в  положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки. После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела. При обрыве- сопротивление будет очень большим до бесконечности.

Более подробно читайте в нашей статье: Как пользоваться прозвонкой.

Схема подключения перегоревших люминесцентных ламп

Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.

Никогда не используйте исправные лампы в этой схеме.

Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а  для С2, С3 лучше всего подойдут слюдяные.

Резистор R1 в обязательном порядке должен быть проволочным, по мощности лампы необходимо подбирать все необходимые компоненты руководствуясь  таблицей снизу.

Мощность лампы	C1-C4	С2-С3	Д1-Д4	R1
30 Ватт	4 мкФ	3300 пФ	Д226Б	60 Ом
40 Ватт	10 мкФ	6800 мкФ	Д226Б	60 Ом
80 Ватт	20 мкФ	6800 пФ	Д205	30 Ом

Принцип работы. Диоды Д2, Д3 вместе с конденсаторами С1, C4 образуют двухполупериодный выпрямитель с увеличением вдвое напряжения.  В момент включения лампы напряжение в точках а и б достигает величины в 600 Вольт на электродах лампы (Л1). После розжига она перейдет в нормальный рабочий режим, напряжение  уменьшается в указанных точках до необходимой величины для оптимальной работы лампы.

Чем больше Емкости конденсаторов C1 и C4, тем выше рабочее напряжение лампы. Конденсаторы С2, С3 служат для подавления радиопомех.

Но Я эту схему использовал только в экспериментальных целях и не рекомендую для применения в домах, квартирах, гаражах и т. д., потому что:

1. Через 9-12 часов из-за работы на постоянном токе  происходит смещение  светящейся области в сторону одного из концов лампы. Для восстановления работы необходимо поменять местами концы лампы в светильнике.
2. Из-за почернения со временем люминофора, уменьшается световой поток, а значит и энергоэффективность.

Рекомендую покупать и менять на новые лампы дневного света, потому что на них не так кусается цена, как на КЛЛ.

Поиск и ремонт неисправности

Поломка может заключаться в коротком замыкании либо пробое. Для этого первоначально осматривается электронная плата на элементы видимых повреждений. Осмотр проводится с двух сторон. Повреждения платы – деформирование, черные точки, пробои.

Предохранитель

Предохранитель найти легко. Эта система находится в объединении цоколя и платы. Он сверху покрыт изоляционным слоем и находится в состыковке с резистором. Для определения работоспособности предохранителя необходимо воспользоваться мультиметром. Для этого одно щупальце присоединяется к предохранителю, а другое к плате. Так проводится измерение сопротивления.

При исправности сопротивление покажет значение примерно в 10 Ом. При повреждениях – 1 Ом. При неисправности этого элемента он устраняется, новый припаивается.

Колба

Поломка может заключаться в перегорании нити электрода в колбе. Неисправная нить подлежит замене. Если нити нет, то возможна установка резистора с таким же сопротивлением. Для этого он припаивается параллельным способом со спиралью, которая сгорела. Далее требуется проверка работоспособности всей платы (полупроводников).

Транзисторы и резисторы

Чтобы проверить исправность транзистора, для начала он изымается из схемы. Это обязательный момент, поскольку переходы находятся в обмотке. Если выявлена поломка транзистора, то замена производится на идентичный. Не допустима замена на элемент с другими параметрами. При этом корпусная часть может быть различной, это не повлияет на ход ремонта.

При проверке резистора используется также мультиметр. Номинальное значение просматриваем на корпусе устройства. Все элементы должны быть проверены последовательно.

Конденсаторы

Конденсаторы проверяются аналогично прописанным способом. Ремонт предусматривает замену неисправного элемента. Вышедший из строя конденсатор принимает деформированную форму – протечка, вздутие корпуса.

Ремонт балласта

Если колба исправна, то поломку надо искать в балласте. Он осматривается на предмет сгоревших элементов. Если замечены прогоревшие следы, вздутия, деформация, то требуется замена вышедших из строя элементов. При не восстановлении работоспособности лампы после замены данных компонентов, требуется прозвон всей цепи.

Последовательность поиска неполадок балласта:

• Замена резистора-предохранителя – частая проблема балласта.
• Выпаиваются конденсаторы. (После пайки требуется проверка мультиметром – проверяются диоды моста без их предварительного выпаивания).
• Если проверка предыдущих элементов не нашла неисправностей, то переходит работа на поиск неисправностей в транзисторе. Для этого требуется выпайка элемента.
• При замене всех частей начинается этап сборки.

Ремонт при перегоревшей нити

При починке перегоревшей нити проводят работу в балласте во внештатном режиме. При подаче сильного напряжения пусковая деталь ломается. При одинаковой подаче напряжения лампа прослужит до 1,5 года. Также срок эксплуатации зависит о качества и вида встроенных схем. Если перегоранию подверглась одна нить, проводится ее шунтирование сопротивлением. Для этого необходима установка резистора с сопротивлением равным сопротивлению уцелевшей нити.

Советуем посмотреть видео-инструкцию:

Ремонт спирали

Нередко лампочки перестают работать по другим причинам — выход из строя нитей накаливания или схемы. Подсказкой здесь вам станет потемнение в месте сгоревшей спирали. Для проверки померяйте их сопротивление. При перегорании одной из нитей правильным решением будет избавиться от колбы. Причём плату в дальнейшем можно использовать для ремонта других ЭСЛ. Но экономные пользователи смогли и здесь найти выход из положения. Необходимо просто закоротить выводы перегоревшей спирали.

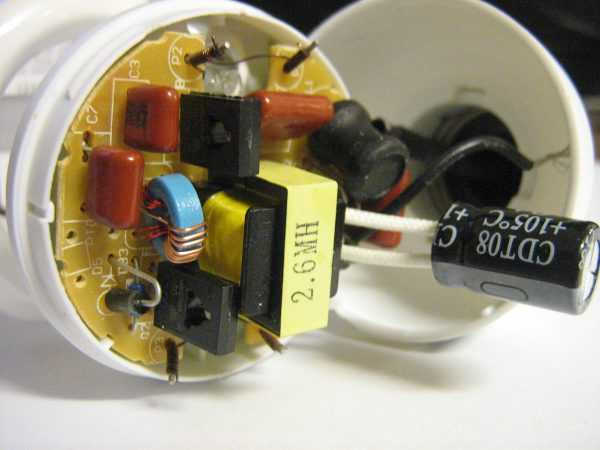

Плата энергосберегающей лампы

Не стоит рассчитывать на то, что так вы сможете снова наслаждаться тысячами часов работы исправленной лампы. На одной исправной спирали лампа много не проживёт. Вот что необходимо сделать.

В первую очередь отсоедините спирали и определите работоспособность каждой из них (как это выполнить — читайте выше). Используя мультиметр, вы сможете найти нерабочую нить (также на ней будут видны следы перегорания). Если вторая нить рабочая, вам придётся просто зашунтировать нерабочую резистором такого же номинала, как и у рабочей. Этот шаг является обязательным, поскольку цепь без шунтирования не будет работать.

Вот и всё. Как видите, ремонт энергосберегающих ламп в домашних условиях непрост, но возможен. Если же вы сами сталкивались с восстановлением таких лампочек, поделитесь своими комментариями под этой статьёй.

Схемы подключения люминесцентных ламп

Для подключения люминесцентной лампы в осветительную электросеть квартиры и офиса необходимо использовать специальную пускорегулирующую аппаратуру (ПРА).На практике применяются два различных видаПРА. Это – электронный вид (ЭПРА или «электронный балласт»), представляющий собой электронную схему запуска лампы, и электромагнитный – ЭМПРА, состоящий из дросселей и стартёров. Последний вид пускорегулирующей аппаратуры получил наибольшее распространение, а схема подключения с помощью ЭМПРА (стартёрная схема подключения) выглядит следующим образом.

где:

• С – компенсационный конденсаторLL- дроссельEL- лампа люминесцентнаяSF- стартёр

Наиболее часто используются светильники, содержащие две последовательно подключённые лампы. Для включения в осветительную сеть двух люминесцентных ламп используется следующая схема:

А– для люминесцентных ламп мощностью 20 (18) ВТ

В– для люминесцентных ламп мощностью 40 (36) ВТ

При использовании схемы «А» следует учесть, что мощности дросселя LL должна хватать для работы с двумя лампами, а стартёры должны иметь рабочее напряжение 127 вольт.

Светильник с люминесцентными лампами работает следующим образом- трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его энергии накопленной хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе, пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека.

Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С, обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД лампы 50-60%, с конденсатором С – 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильникаможет заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

Профилактика

Поломки энергосберегающих ламп на 220 V возникают вследствие таких причин:

1. Короткое замыкание. Источник проблемы кроется или в заводском браке, или в недостаточном отводе тепла. Перегревание лампочки или схемы балласта возникает при нарушении изоляционного слоя, что ведет к короткому замыканию. Избежать такого развития событий позволяет надежная вентиляция и улучшение оттока тепла.
2. Пробой пускорегулирующего устройства. Проблема обычно в заводском браке, когда производитель стремится произвести максимально дешевое изделие. Также к пробоям приводят значительные перепады сетевого напряжения. Если проблема в перепадах, рекомендуется поставить на вводе в помещение стабилизатор.
3. Перегоревшая нить накаливания. Предотвратить ее перегорание невозможно. В случае возникновения подобной проблемы не остается ничего другого, кроме замены или ремонта лампочки.

Сборка энергосберегающей лампы

До начала сборочного процесса проверяем «экономку», чтобы не получилось так, что уже собранная лампочка не функционирует. После подсоединения проводки вкручиваем лампу в патрон (отключив заранее электропитание). Загоревшаяся и не мерцающая лампа указывает на правильность предыдущих действий.

Заранее определяемся, подойдет ли электронное пускорегулирующее устройство к своей нише в корпусе. В случае надобности подгибаем конденсаторы сопротивления. При этом следим, чтобы не было замыкания

Далее собираем лампу и подклеиваем оторванные элементы (если таковые имеются после неосторожного демонтажа)

Предохранитель

Найти предохранитель несложно. Данный компонент конструкции объединяет цоколь и плату. Предохранитель сверху обработан изолятором и состыкован с резистором.

Чтобы проверить работоспособность предохранителя, понадобится мультиметр. Один из контактных щупов размещаем на участке с предохранителем, а другой подводим к плате. Измеряем сопротивление. Если все в порядке, этот показатель будет приблизительно 10 Ом. В случае перегоревшей лампы мультиметр определит единицу.

Если причина поломки в предохранителе, его нужно демонтировать. «Откусывать» предохранитель нужно поближе к резисторному корпусу. Такой подход даст возможность беспроблемной пайки нового элемента.

Колба

Перед проверкой платы следует посмотреть на состояние электродов в колбе. Перегоревшую нить следует заменить. При отсутствии такой же нити допускается применение резистора с тем же уровнем сопротивления. Резистор припаиваем параллельно со сгоревшей спиралью. Также проверяем работоспособность всех полупроводников, имеющихся на плате.

Транзисторы и резисторы

Для проверки состояния транзисторов вначале изымаем их из схемы. Сделать это нужно обязательно, так как p-n-переходы зашунтированы в трансформаторной обмотке. При обнаружении поломки допускается замена транзистора на такой же, с такими же параметрами. Причем размеры корпуса транзистора могут быть и другими, но рабочие характеристики должны быть идентичными.

Сопротивление резисторов проверяем тем же способом – с помощью мультиметра. Показатели номинального сопротивления обычно указаны на корпусе устройства. При наличии другой (исправной) лампочки сравниваем работу всех элементов, поочередно их прозвонив.

Конденсаторы

Порядок действий для проверки конденсатора такой же, как и в случае с ранее названными компонентами. При наличии неисправности необходима замена данного элемента.

Неисправный конденсатор легко узнать по его деформированности. Обычно наблюдается вздутие, заметны потеки. Поломка конденсатора – самая частая причина выхода из строя недорогих ламп китайского производства.

На основании произведенных измерений делаем ряд выводов:

1. При обрыве нити накала пускорегулирующий аппарат, вероятнее всего, исправен.
2. В случае перегорания нити ее можно восстановить.
3. Если с колбой лампы все в порядке, речь идет о неисправности балласта.

Ремонт ЭСЛ Zeon

Китайский производитель люминесцентных элементов Zeon в последние годы заметно ухудшил качество предлагаемой продукции. Товары редко выдерживают заявленный эксплуатационный срок в 8000 часов. Ремонт энергосберегающей лампы Zeon своими руками становится обыденным явлением. Он не отличается от удаления неисправностей в других ЭСЛ. Однако особенность китайских товаров заключается в возможности замены большинства проводниковых изделий более совершенными отечественными и зарубежными продуктами. В частности, широко распространенные в лампах Д226Б замещаются кремниевыми диодами с током 0,3 А.

Вместо китайских конденсаторов используются российские аналоги (МГП). Они работают с напряжением выше 400 W. Резисторы R1 соответствуют аналогам МЛТ. Нихромовый провод подбирается такой длины, чтобы сопротивление соответствовало номиналу оригинала. Все электронные элементы конструкции ламп имеются в свободной продаже. Практика ремонта энергосберегающих ламп от китайской компании показывает, что показатели ресурса можно увеличить на 20 процентов. Есть примеры увеличения рабочего срока до 10000 часов, что выше параметра от самого производителя Zeon.
