Где делать розетки на кухне

Схема электропроводки на кухне: правила построения

 Разводка является основным и необходимым этапом монтажа розеток. Приступая к этому этапу работ, для начала нужно рассчитать общую мощность проводки и составить подробную схему.

Выбор провода как же играет немаловажное значение. Как правило, для разводки на кухне подбирают алюминиевый или медный провод. Самостоятельно составляя схему разводки, следует знать некоторые правила

Самостоятельно составляя схему разводки, следует знать некоторые правила.

Ряд правил:

  • Простейшая схема не подойдет для габаритной кухни, так как она рассчитана только на одну распределительную коробку;
  • Разводка должна предусматривать несколько коробок распределения мощности;
  • Отдельные ветки – это неотъемлемая часть правильной разводки: осветительные приборы, подключение розеток и мощные бытовые приборы;
  • Каждая ветка должна иметь защитное отключение (УЗО);
  • Для простейшей схемы подбирается провод с сечением 4 кв. мм.

Для безопасного использования кухонной бытовой техники применяется заземление. Заземление ни в коем случае не должно соединяться с нулевым проводом.

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

  • Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

    Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств

  • Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;

    Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии

  • Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;

    Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении

  • Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

  1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
  2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
  3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

    Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер

  4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

    Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола

  5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

    Подсвечиваемый розеточный блок может служить ночником

  6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Планировка размещения розеток

При заказе дизайн-проекта интерьера такого помещения, в документации обязательно отображается не только общее количество, но и места расположения стационарно устанавливаемых разъёмов электрических сетей.

При самостоятельной планировке размещения электрических розеток необходимо обязательно ориентироваться на основные функциональные особенности устанавливаемого оборудования, а также учитывать общую стилистику оформления кухни и расположение мест, отведённых для размещения мебели или предметов интерьера.

Важно учитывать планировку помещения и его общие размеры, а также места расположения предметов кухонных гарнитуров или крупногабаритной мебели.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Запретные места

Любое место, где расположены розетки, должно быть доступным, чтобы в случае аварийной ситуации была возможность немедленного отключения приборов из сети. Не стоит устанавливать розетки за встроенной техникой и внутри нижнего яруса.

Недопустимо размещать их за шкафчиками, где находятся выдвижные ящики либо с доводчиками.

Установка электророзеток над плитой, варочной поверхностью также недопустима – из-за теплого воздуха изоляция кабеля может просто рассыпаться. От приборов до розеток должно быть безопасное расстояние. Также нельзя монтировать их над мойкой и под ней.

Соблюдая наши рекомендации и технику безопасности, вы качественно проведете ремонт и избежите многих ошибок.

количество розеток на кабеле 3х2,5

Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.

Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

  • СНиП 3.05.06-85 для монтажа электротехнических устройств.
  • ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

  • Размещаться они должны от плинтуса на высоте не менее 20 мм.
  • Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
  • При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

  • Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
  • Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
  • Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
  • Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

  • Духовка – от 2500 Вт.
  • Плита – 1000-1500 Вт.
  • Машина посудомоечная – от 1000 Вт.
  • Машинка стиральная – от 1500 Вт.
  • Водонагревательный бак – от 1500 Вт.
  • Холодильник – 200-1000 Вт.
  • Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

  • Микроволновка – от 800 Вт.
  • Электрочайник – от 500 Вт.
  • Блендер – до 300 Вт.
  • Комбайн для кухни – 1200-1500 Вт.
  • Кофеварка – от 900 Вт.

На кухне могут быть:

  • Телевизор, потребляющий – 200-330 Вт.
  • Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

  • Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
  • На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
  • Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
  • Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
  • Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.

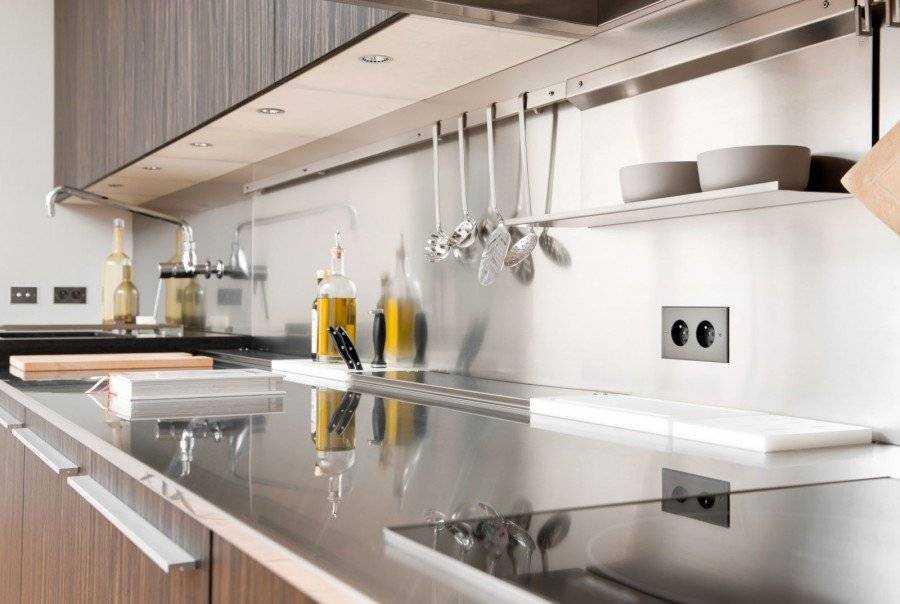

  • Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
  • При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.
Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.
Максимальная высота над плинтусом не должна превышать 2 м

Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.

Правила и схема расположения

Как составить подробную схему расположения розеток:

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом

Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.

Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD.

На какой высоте их сделать?

Мастера-электрики различают два варианта установки по высоте:

  1. Европейский — в 30 см от пола.
  2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

  1. для скрытой проводки;
  2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

  1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
  2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей.

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку

Вот почему так важно рассчитать количество розеток на самом начальном этапе

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы. Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок). Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.д.

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

  1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
  2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
  3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Как избежать распространенных ошибок?

Чтобы обеспечить правильное размещение розеток на кухне, важно учитывать множество факторов. В то же время люди, сталкивающиеся с ремонтом комнаты впервые, часто совершают некоторые распространенные ошибки:

Установка проводки и розеток в комнате осуществляется до того момента, как подготовится дизайн-проект кухни. Лучше продумать расположение мебели и техники заранее, иначе может возникнуть множество неприятных сюрпризов, когда, например, нужная вам розетка окажется спрятанной за кухонным шкафом или холодильником.
Неправильный монтаж розетки под холодильник. Производители холодильников не рекомендуют подключать устройство к удлинителю. При этом длина шнура у любой модели составляет не более одного метра

Таким образом важно заранее продумать, где будет размещаться холодильник, чтобы подготовить розетку под него.
Использование простого автомата для «мокрой» бытовой техники. Посудомоечная или стиральная машина (а она часто вписывается в дизайн кухни) нуждаются в специальном устройстве защитного отключения или в дифференциальном автомате для большей защиты.
Расположение розеток возле смесителя

Рекомендуем всё же отступить от смесителя, варочной панели или плиты 30-50 см. Если же розетки уже стоят возле мойки, позаботьтесь о дополнительной защите от влаги.
Повреждение трубы при монтаже розеток. Установка розеток на нижний уровень должна проводиться от 20-25 см от пола. Если устанавливаете ниже, будьте аккуратны – часто в этой зоне проходят трубы для мойки или посудомоечной машины. Лучше заранее запросить план трассы, чтобы избежать потопа.

Учитывая все рекомендации по размещению розеток на кухне, схемы и правила монтажа соединителей, вы сможете продумать максимально практичное и функциональное пространство, которое будет соответствовать всем нормам и требованиям безопасности. Это заметно облегчит процесс приготовления пищи и позволит избежать многих распространенных ошибок.

Какие розетки подойдут лучше для кухни

Помимо высоты потолка и планировки этому помещению свойственны следующие характеристики.

  1. Во время приготовления пищи отмечается повышенная влажность.
  2. Наблюдаются температурные перепады.
  3. Регулярное потребление электричества, если для приготовления блюд используются необходимые бытовые приборы.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы.

Розетки, размещенные на кухне, должны быть защищены от влажности. Выбирайте модели с лучшим защитным показателем, относящиеся к классу IP44.

Придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Особенно немаловажно разместить подобные розетки там, где возможно попадание жидкости: это рабочая зона, раковина, плита. Те участки помещения, где такого риска нет, например, обеденная зона, можно оснастить обычными розетками

Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Если позволяют финансы, для монтажа можно выбрать более современные приборы: выдвигаемые, встроенные, имеющие защиту от ребенка, с USB-каналом для подключения мобильных устройств.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

  • угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
  • выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
  • встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

  • вытяжка;
  • плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
  • крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
  • мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Нормативы и критерии подбора розеток

Согласно основным правилам, выделяют несколько рекомендаций:

  1. Прибор, который подключается к соединителю, лучше не располагать далее, чем 1 м от самой розетки.
  2. Внутрь конструкции не должны попадать капли влаги и жира, брызги от мойки, пар.
  3. Встраиваемые приборы допускают размещение розеток в соседних шкафчиках в специально проделанных для этого отверстиях.
  4. Рекомендуется монтировать розетки непосредственно за крупной бытовой техникой.

При этом также важно обратить внимание на суммарную мощность техники, чтобы избежать перегруза в работе устройств. Для этого необходимо прочитать общую мощность бытовой техники и распределить потребление энергии таким образом, чтобы оно не превышало разрешённое значение

Сегодня принято выделять три основных уровня монтажа соединителей:

  1. Нижний, при котором розетка устанавливается 100-200 мм от пола (отсчитывать от напольного покрытия). Актуален для габаритных приборов вроде холодильника или духовки.
  2. Средний. Наиболее распространённый уровень высоты, при котором розетки размещаются над столешницей на высоте от неё от 10-25 см.
  3. Верхний. Используется для вытяжки или дополнительной подсветки, требующей доступа к электросети. Обычно это 200-220 см от напольного покрытия.

Нормативы для установки розеток на кухне

Электророзетки применяются в каждой комнате дома, квартиры. Они питают разные электроприборы. В кухонном помещении используется аппаратура, постоянно нуждающаяся в электричестве: холодильник, электропечь, варочная поверхность, посудомоечная машина, духовка. Из-за повышенной опасности в этом жилом пространстве к расположению розеток подходят очень ответственно, опираясь на следующие нормативные документы:

  • ГОСТ 7397.0-89 (Общие ТУ для выключателей);
  • ГОСТ 7396.1-89 (Основные размеры штепсельных соединителей);
  • ГОСТ 8594-80 (Общие ТУ для коробок выключателей, источников при скрытой проводке);
  • СНиП 3.05.06-85 (Устройства электротехнические).

Из перечисленного списка рассмотрим основные пункты, на которые требуется в первую очередь обращать внимание при составлении плана:

  1. Свободный доступ. Источник электричества устанавливается таким образом, чтобы расстояние до электроприбора не превышало одного метра.
  2. Безопасность использования. Для каждого мощного прибора необходимо провести отдельную линию. Высота установки должна превышать два сантиметра от плинтуса. Требуется исключить возможность попадания жидкости. Электроточки устанавливаются вне зоны доступа детей.
  3. Правильное планирование. Следует предусмотреть наличие дополнительных источников, к которым в дальнейшем можно подключить необходимые приборы. При проектировании следует избегать возможности прокладки проводки вблизи газопровода, вентиляции, водопровода.

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Итак:

  • Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
  • Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

  • Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
  • На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
  • Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
  • Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
