При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, характеристики клеммников Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм

Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

Общая информация о способах соединения

Здесь стоит начать с того, что скрутка проводов — это способ соединения, который появился примерно в одно время с появлением и самой электрификации. Однако, с тех пор прошло уже огромное количество времени. Развитие технологий привело к появлению более нового метода — клеммников Wago. С одной стороны, после таких объяснений, ответить на вопрос о том, что лучше — скрутка или клеммник, становится очень просто. Более новые технологии всегда опережают старые, это удобней и практичней, а также эстетичней. Но в этом случае и «Ваго» имеет определенные недостатки.

Сегодня можно говорить о том, что оба метода имеют право на существование и эксплуатацию. Однако, к примеру, по ПУЭ нельзя осуществлять обычную скрутку, необходимо осуществлять либо спайку, либо сварку.

Отвечая на вопрос о том, что лучше — скрутка или клеммник, необходимо брать во внимание важный факт — где именно эксплуатируются провода. Допустим, пожарная инспекция на всех объектах, подлежащих осмотру, будет очень быстро пресекать обычную скрутку

Это обусловлено тем, что очень часто причиной пожара становится некачественное соединение. Скручиваются медные и алюминиевые провода между собой, жесткие и мягкие, и т.д. Все это в конечном итоге вполне может стать причиной возгорания.

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди. Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

универсальные, снабженные натяжной пружиной;

универсальный зажим

специализированные плоско-пружинные клеммы.

плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
На торце оригинального изделия есть фирменная надпись «Wago», на китайском зажиме ничего не написано.
На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

механическая прочность;
большой выбор размеров;
возможности коммутации, как силовых цепей, так и слаботочных;
разнообразное цветовое исполнение;
всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

простота монтажных работ;
стойкость к вибрациям;
не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

высокое качество изделий;
инновационные технологичные разработки;
высокая прочность соединений.

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Клеммники Вага, характеристики

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

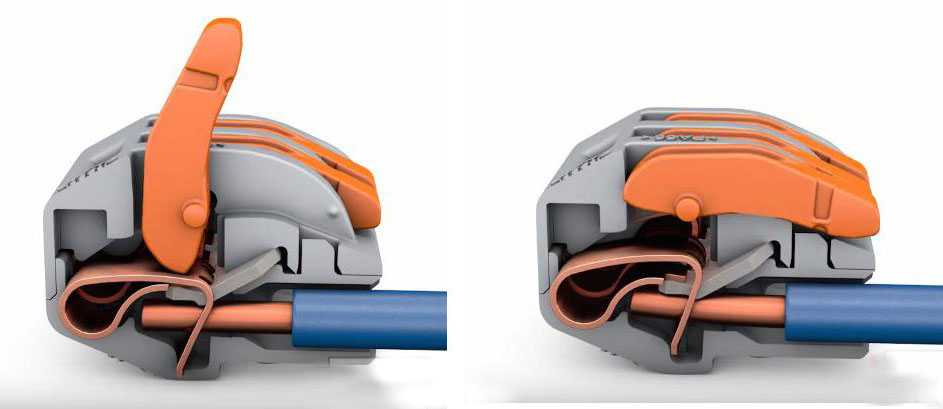

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Это интересно: Какие светодиодные лампы выбрать, чтобы не мигали — советы эксперта

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.
