Способы монтажа кабельных лотков, варианты соединения кабель каналов

Прокладка силовых и контрольных кабелей

Специалисты выполняют работы по прокладке силовых и контрольных кабелей. При выполнении работ соблюдаются требования ПУЭ. Прокладка силовых и контрольных кабелей выполняется в соответствии с рабочими чертежами.

Специалисты нашей компании имеют большой опыт выполнения работ данного вида. Работы осуществляются оперативно в установленные сроки. При этом используются современные инструменты.

Силовые и коммутационные кабели прокладываются в полу в кабельных каналах. Подбор сечения силовых и контрольных кабелей осуществляется с учетом токовой нагрузки. Для того, чтобы кабели можно было ввести в помещение электрощитовой делаются отверстия. Эти отверстия должны соответствовать диаметрам кабелей и требованиям ПУЭ по прокладке силовых кабельных линий. Место расположения коммутационной панели (внутри помещения ДГУ или в щитовой) определяется проектом.

Прокладка силовых и контрольных кабелей производится с учетом следующих требований:

Выходные силовые кабели, которые проходят от выходного автомата защиты генератора к коммутационой панели, должны быть гибкими. В случае если эти кабели очень длинны, недалеко от генератора устанавливается силовой терминал. Далее до коммутационной панели прокладывается армированный многожильный кабель. Гибкие одножильные силовые кабели на входе в любую панель должны быть проведены через неметаллическую муфту.
Если коммутационные панели монтируются внутри помещения ДГУ, то должно быть предусмотрено пространство для их установки.
Силовые и контрольные кабели разводятся с опорой на механическую конструкцию генератора или панели управления. Они не должны опираться на физические контакты или разъемы. Применяются многожильные управляющие кабели, а также средства, позволяющие уменьшить натяжение кабелей. В результате не происходит повреждения кабелей и их соединений, вызываемых вибрацией.

Допускается прокладка контрольных кабелей:

Пучками на лотках
Многослойно в металлических коробах

Прокладка силовых кабелей пучками или многослойно не допускается. В соответствии с ПУЭ между силовыми кабелями (сечением выше 16 мм2) должно быть расстояние не менее одного диаметра кабеля.

Прокладка кабелей включает в себя следующие этапы:

Разработка проекта
Монтаж конструкций, в которых прокладывается кабель
Проведение кабеля

Прокладка силовых и контрольных кабелей производится в рамках работ по монтажу ДГУ. Примеры выполненных работ можно найти в разделе Референс:

Некоторые особенности прокладки

Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.
При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
Монтаж электрокабеля должен предотвращать возможные деформации от:• собственного веса кабеля;• механических напряжений, которые возникают от циклического нагрева и охлаждения;• магнитных взаимодействий, возникающих при коротких замыканиях.
При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.
При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и «глухих» коробов для проводов.

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

Проволочные лотки дешевле листовых и лестничных лотков.
По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
Монтаж проволочных лотков дешевле.
Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

Как проводить заземление кабельных лотков

Перед вводом кабельных трасс в эксплуатацию специалисты выполняют ряд дополнительных мер, увеличивающих безопасность оборудования. Одной из таких мер является заземление кабельных лотков. Поскольку существуют разные виды лотков, то можно найти отличия в процессе заземления. В частности, это касается проволочных видов. В любом случае монтаж должен соответствовать нормативным требованиям стандартов ГОСТ и правил устройства электроустановок.

Металлосвязь

Изначально пользователю может показаться, что прикручивание лотков между собой с использованием специальных винтов позволяет достичь непрерывности кабельной конструкции. Однако хорошая металлосвязь, выраженная в определенной проводимости напряжения, не всегда обеспечивается на электроустановках. Поэтому трасса может считаться заземляющим проводником только в том случае, если используются дополнительные перемычки, либо лотки соединены согласно ряду требований ГОСТ 10434-82.

Чтобы упростить ориентирование в системе заземления, перемычки всегда окрашиваются в определенную цветовую маркировку. Как правило, она являет собой комбинацию желтого и зеленого цвета. Сечение варьируется в пределах 4…6 мм кв.

Создавая заземление лотков с применением собственноручно изготовленных перемычек, необходимо всегда помнить, что нельзя оставлять концы необработанными. На практике делают опрессовку. Винты для зажима защитных проводников не должны использоваться для дополнительных задач, например, для соединения торцевой части лотка или фиксации на опоре.

В некоторых моделях продукции винтовые метизы для лотков могут иметь шайбы или гайки с так называемой «царапающей» поверхностью. Такое технологическое решение было принято производителями для улучшения надежности электрического контакта. Таким образом, вероятность ослабления гаек сводится к нулю. В качестве альтернативы можно встретить маленькие пластины из меди, которые называются шинками.

Преимущества применения проволочных изделий

По сравнению с рядом другой продукции, проволочные кабельные лотки обладают рядом положительных особенностей, а именно:

кабельная разновидность на порядок дешевле изделий лестничного и листового типа;
установка не требует серьезных финансовых затрат;
стоимость продукции дает возможность извлечь дополнительную финансовую выгоду;
по сравнению с закрытыми коробами, здесь кабели охлаждаются гораздо лучше;
заземление выполняется по сравнительно простой схеме;
внутри скапливается меньшее количество пыли;
для эксплуатации не надо приобретать дорогостоящие аксессуары;
с точки зрения показателей нагрузки кабельный лоток ничем не уступает листовому.

Для заземления проволочного лотка требуется меньше усилий, так как изначально продукция имеет хорошие показатели электромагнитной совместимости. Причиной тому является конструкция, которая создает эффект «сетки Фарадея». Продукция, выполненная из поливинилхлорида, не может обеспечить качественное подавление электромагнитных помех. Результатом тому является широкое применение металлических кабельных трасс производства компании ДКС сотовыми операторами.

С точки зрения нормативной документации, заземление лотков по пуэ требуется выполнять в обязательном порядке. Токопроводящая несущая кабель конструкция нуждается в комплексной защите, а сама процедура выполняется в соответствии с профильными требованиями.

Так, например, заземление лотков марки dkc выполняется как минимум в 2-х местах в кабеленесущей линии, и как минимум в одном месте, где она заканчивается на ответвлении.

Съемные крышки

При обустройстве кабеленесущей трассы необходимо помнить о том, что съемные крышки лотков не являются частью конструкции, которая нуждается в обязательном защитном заземлении. Причина заключается в том, что крышка на лоток с заземлением изначально имеет хороший уровень защиты от поражения электрическим током.

Продукция от компании dkc изначально характеризуется простотой монтажа. Чтобы установить его, достаточно подобрать оптимальный способ сделать это – с помощью подвесов, либо путем просверливания отверстий в стене. На любой поверхности конструкции присутствует заземляющий контур, включая крышку и дополнительные аксессуары. Чтобы зафиксировать заземляющий кабель, достаточно использовать болт М5.

С помощью такого конструктивного решения заземление лотков обеспечивает полную гарантию защиты от поражения током при возникновении короткого замыкания, которое передается на корпус несущего основания.

Что учесть при выборе лотков?

Попробуем рассмотреть более детально критерии, которые определяют параметры лотков:

Габариты лотков напрямую зависят от количества кабелей и их диаметра. Максимальные размеры пучка кабелей должны быть немного меньше, чем высота стенок лотка. Суммарное количество диаметров кабелей должно быть меньше ширины лотка.
Теплоотвод кабелей. Здесь всё зависит от рода энергии, протекающей по кабелям. Основная потеря мощности в них происходит из-за нагрева. Для этого необходимо предусмотреть дополнительное пространство в лотках. Если кабель не нагревается, то можно выбрать лотки с высокой стенкой для укладки в несколько слоёв. Если же он подвержен нагреву, то необходимо выбирать лоток с низкими бортами. Проволочные или перфорированные лотки выбираются, когда имеются более жесткие требования по теплоотводу.
Легкость монтажа системы очень сильно зависит от особенностей конструкции. Более дешевые лотки с прямыми концами нуждаются в соединительных деталях, что делает монтаж более сложным и затратным с точки зрения времени. Для высокой скорости монтажа необходимы более функциональные конструкции, к примеру, в наших лотках используются разъем «мама-папа».
Прочность лотка выбирается по суммарному весу кабелей. Для лотков с более высокими стенкамииспользуется толстая сталь, соответственно их несущая способность значительно выше. Лестничные лотки способны нести наибольшую нагрузку. Неперфорированные металлические лотки, по нагрузочной способности, не отличаются от перфорированных.
Уровень необходимой защиты определен типом кабеля и указывается его производителем. Проволочные лотки имеют минимальную степень защиты, а неперфорированные лотки с крышками имеют максимальную защиту.
Минимальный радиус изгиба кабелей указывается производителем, при подборе лотка изгиб кабеля должен быть значительно больше радиуса изгиба аксессуаров для фасона. Из-за физической природы энергии, которая проходит через оптоволоконный кабель нужно особенно строго учитывать радиус изгиба кабеля.
Степень коррозии зависит от климатических условий места, где будет размещаться трасса. Оцинковка лотка различными материалами нужна для увеличения его стойкости. Уровень антикоррозийной защиты напрямую зависит от толщины оцинковки. Гальванически оцинкованные лотки с толщиной оцинковки до 10 мкм хорошо использовать для их размещения внутри помещений. Лотки, оцинкованные методом горячего погружения и имеющие толщину слоя до 60 мкм, нужно использовать при наружном размещении трасы. А изделия из нержавеющей стали целесообразны в химической или пищевой промышленности, при размещении трассы в тоннелях.

Помните, что главная задача, которую выполняют металлические лотки – защита от внешних факторов. В связи с этим правильно выбранный продукт и качественная сборка будут гарантировать лучший технико-экономичный результат.

Плюсы проволочных изделий

В сравнении с другими типа изделий кабельные лотки характеризуются рядом преимуществ, среди которых:

ценовая конкурентоспособность (цены на кабельные лотки ниже, чем на продукцию лестничного или листового типа);
монтаж не требует больших финансовых затрат;
если сравнить с другими технологиями (с коробами закрытого типа), кабельные лотки охлаждаются более качественно;
внутри лотков не собирается много пыли;
эксплуатация проволочных изделий не сопряжена с необходимостью покупки дорогих аксессуаров;
по показателям нагрузки кабельные системы не хуже листовых.

Чтобы заземлить проволочный лоток, нужно относительно немного трудозатрат, поскольку этот тип изделий отличается отличной электромагнитной совместимостью. Причина такой особенности кроется в конструкции, обеспечивающей эффект «сетки Фарадея».

Согласно техническим требованиям, предъявляемым ПУЭ, заземление лотков относится к обязательным действиям. Токопроводящему несущему кабелю необходима защита в соответствии с профильными условиями. К примеру, заземление лотков типа ДКС выполняют в двух местах (минимальное требование) кабеленесущей магистрали. Также заземление производится на участке, где линия переходит в ответвление.

Использование заземляющих материалов

Заземление кабель каналов и использование металлических коробов в качестве проводника допустимо при наличии разрешения в техническом паспорте объекта.

Эксплуатация конструкции возможна с учётом выполнения условий:

каждый из элементов кабеленесущей линии отличается хорошим гальваническим соединением;
кабеленесущая трасса не имеет прерываний;
качество и функциональность конструкции своевременно проверяются специалистами;
по длине конструкции все элементы подсоединены с учётом требований нормативных документов;
необходимая область сечения лотков обеспечивается по всей линии трассы.

После начала эксплуатации важно своевременно проводить осмотры системы заземления, и проверять её на исправность. Важно, чтобы проверку производил специалист — это поможет повысить безопасность конструкции

Для использования кабельного лотка в качестве РЕ-проводника необходимо произвести расчёт короткого замыкания, после чего подбирать элементы заземляющего оборудования.

Этот процесс также лучше доверить специалисту, который владеет подробной информацией об объекте и сможет адекватно оценить особенности конструкции. Далее определяется минимальное разделение РЕ-проводника согласно правилам, описывающим заземление лотков по ПУЭ.

Для окончания расчётов придётся сравнить минимальный показатель РЕ-проводника с областями сечения главной линии коммуникации по всей трассе.

Монтаж

Все о монтаже кабеля

Монтаж лотков состоит из следующих этапов:

Разметка рабочей поверхности согласно проектной документации, в результате которой на стену или потолок наносится осевая линия;
Сверление отверстий под крепежи для опорных элементов;
Крепление опорных элементов: кронштейнов, полок, подвесов, консолей;
Крепление на опорные элементы лотков и полок (для крепления лотков на стене);
Соединение расположенных относительно друг друга под углом участков с помощью поворотов, тройников, крестовин.

Разница в монтаже лотков на стену и потолок заключается в виде используемых опорных элементов. При монтаже лотка горизонтально берут кабельные полки с длинными стойками, в то время как при установке коробов у потолка используют их аналоги с более короткими стойками, имеющими в основании площадку с двумя отверстиями для крепления фурнитуры к вкрученным в потолок шпилькам. Также для крепления сетчатых лотков у потолка применяют специальные подвесы, состоящие из длинной шпильки, двух квадратных зажимных площадок, двух гаек.

На завершающем этапе монтажа в кабельные лотки помещают коммуникации и производят полный перечень работ по их подключению и проверке, согласно действующим правилам эксплуатации электроустановок. Прокладка коммуникаций находящихся под напряжением запрещена.

Короба

Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

Рис. 1 Стальной перфорированный короб

Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Рис. 2 Пластиковый короб с розетками

Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Металлосвязь

2.3.124

Прокладка контрольных кабелей допускается пучками
на лотках и многослойно в металлических коробах при соблюдении следующих
условий:

1. Наружный диаметр пучка кабелей должен быть не более 100
мм.

2. Высота слоев в одном коробе не должна превышать 150 мм.

3. В пучках и многослойно должны прокладываться только
кабели с однотипными оболочками.

4. Крепление кабелей в пучках, многослойно в коробах,
пучков кабелей к лоткам следует выполнять так, чтобы была предотвращена
деформация оболочек кабелей под действием собственного веса и устройств
крепления.

5. В целях пожарной безопасности внутри коробов должны
устанавливаться огнепреградительные пояса: на вертикальных участках — на
расстоянии не более 20 м, а также при проходе через перекрытие; на
горизонтальных участках — при проходе через перегородки.

6. В каждом направлении кабельной трассы следует
предусматривать запас емкости не менее 15% общей емкости коробов.

Прокладка силовых кабелей пучками и многослойно не
допускается.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

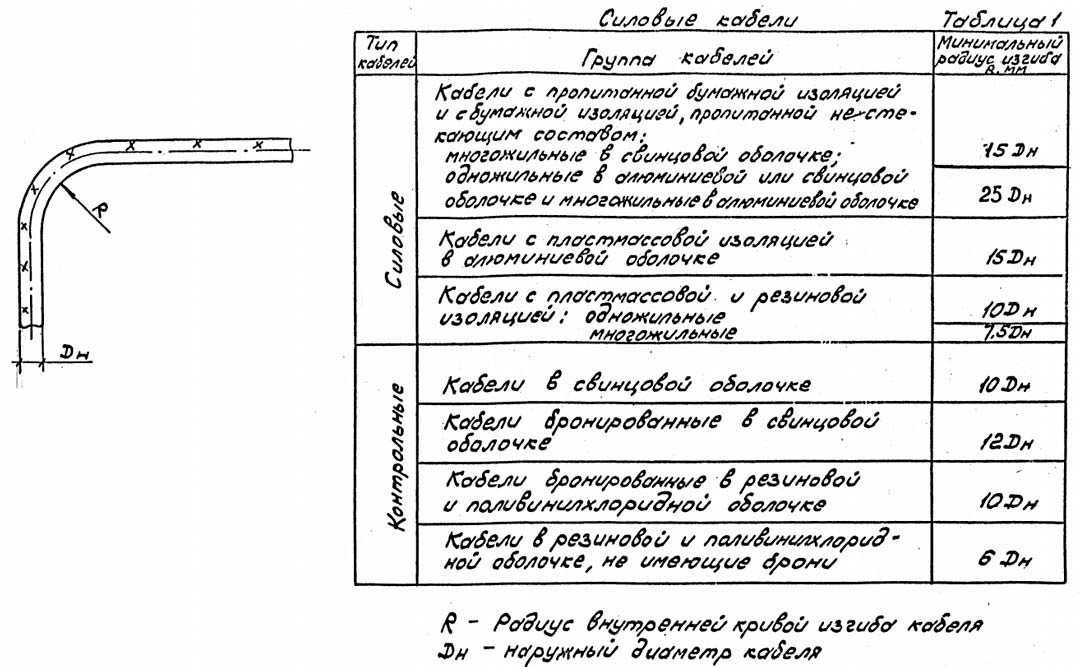

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F
