Термопара для газовой плиты: устройство, принцип работы, замена своими руками

Замена термопары самостоятельно

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи. Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану.
Осторожно достают один из рабочих зон термодатчика.
Осматривают рабочую зону. Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой.
Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений

Убрать их не сложно.
Проверяют при помощи мультиметра датчик.
Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки.
Прибор должен показать значение не ниже 20 мВ.
Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом. Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции.

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

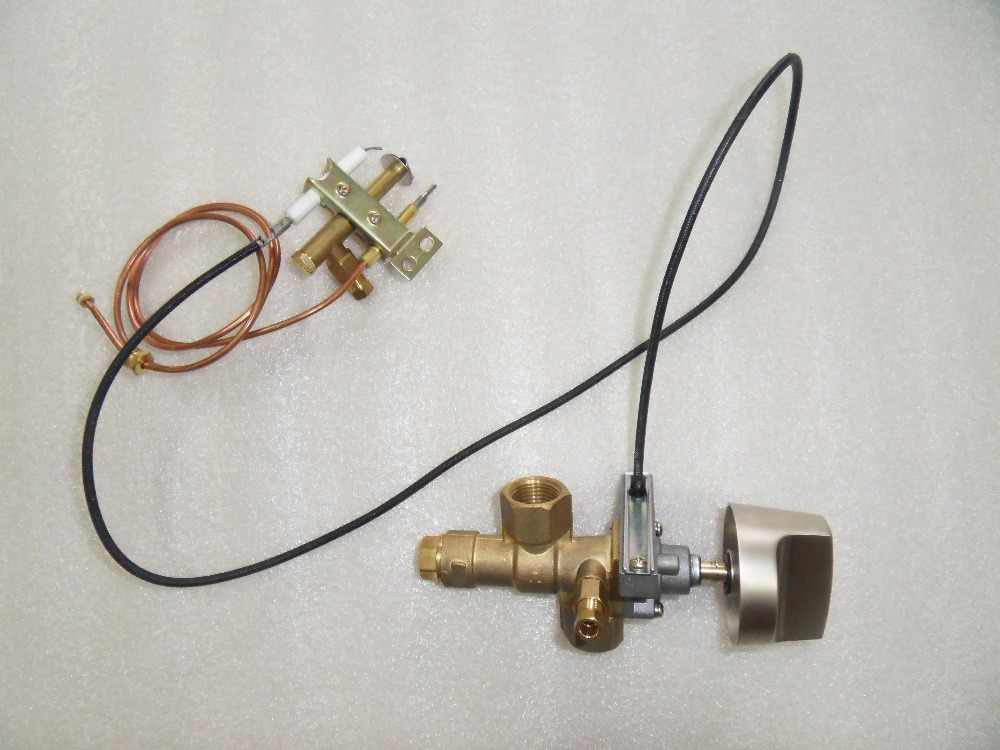

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

сопротивление;
величину напряжения (переменного и постоянного);
силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Замена термопары самостоятельно

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану

Осторожно достают один из рабочих зон термодатчика. Осматривают рабочую зону

Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой. Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений

Убрать их не сложно. Проверяют при помощи мультиметра датчик. Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки. Прибор должен показать значение не ниже 20 мВ. Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом

Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции

Что делать, если перестала работать духовка

Устройство электрического духового шкафа

Если в поломке виновен владелец или срок гарантии истек, существуют 3 варианта:

устранить неисправность самостоятельно;
найти частного мастера;
обратиться в фирму, занимающуюся постгарантийным ремонтом.

Выбор делается после самостоятельного осмотра. Случается, что сбои в работе ремонта не требуют. Оборудование может перестать работать из-за неплотно закрытой дверки, нечаянно выдернутого из розетки шнура, перебоев в подаче электроэнергии.

Если у модели электронный дисплей, причиной сбоев может стать заедание кнопки или длительное нажатие на нее. Ошибка определяется по кодам, их можно устранить самостоятельно после детального изучения инструкции.

Если неисправен ТЭН, еда готовится долго, элемент бледный с одной стороны и негорячий (проверяется после выключения прикосновением руки в прихватке). Поломку термостата самостоятельно определить невозможно. О неисправности свидетельствует увеличение времени приготовления пищи при установленной температуре.

Если вышел из строя таймер, сгорел электрический модуль, повредились контакты, без мастера не обойтись. Замена этих запчастей не требует больших затрат. Другое дело — блок. Его стоимость достаточно высокая, поэтому его замена немного дешевле покупки новой духовки.

Если оборудование газовое, то самостоятельно устранить можно всего две причины плохой работы: загрязнение горелки и замену уплотнителя дверки. Если виновна горелка, то огонь не распределяется равномерно. Нужно снять противень и почистить все отверстия. Если виновата дверка, то подставленная к ней рука чувствует жар. Уплотнитель стоит недорого, поменять его может любой.

При проблемах с газовым оборудованием необходимо помнить, что газ взрывоопасен, поэтому при любой серьезной неисправности лучше обратиться к специалистам. Правилами эксплуатации этого вида приборов не предусмотрена их самостоятельная установка и ремонт.

Достоинства и недостатки применения термопары

Достоинства:

Несложная и недорогая конструкция;
Термопара является одновременно и температурным датчиком, датчиком контроля пламени;
Продолжительный срок эксплуатации ввиду отсутствия движущихся деталей;
Большой спектр фиксируемых температур;
Производимые измерения отличаются достаточной точностью;
Элемент легко монтируется и переустанавливается.

Недостатки:

Зависимость между разницей потенциалов и температурой не является линейной;

Существует предельный уровень напряжения в 50 мВ, что создаёт некоторую неточность при выявлении температурных значений;
Возможность ремонта элемента практически отсутствует, в большинстве случаев приходится прибегать к полной замене.

Особенности осуществления термоконтроля в газовом котле

Практически единственным устройством, подходящим для измерения температур с крайне большим значением является термопара. Она может использоваться для множества разнообразных устройств, в том числе и для газовых котлов.

Устройство и принцип действия термопары в газовом котле

Поскольку термопара рассчитана на работу в условиях высокой температуры, для её изготовления применяются термостойкие материалы. Если говорить более точно, этот элемент производится с использованием нескольких металлов, что позволяет обеспечить ему необходимые свойства. Поскольку работа газового котла без применения термопары просто невозможна, то любая её поломка влечёт за собой необходимость полной остановки рабочего процесса и наискорейшей замены элемента. Подобная ситуация возникает от того, что при работе термоэлемент сцеплён с электромагнитным отсекающим клапаном. Дисфункциональность термоэлемента приводит к перекрытию топливного канала и прекращению подачи топлива. В результате происходит затухание горелочного устройства.

Рис.1: Схема термопары в газовом котле

Если говорить простым языком, то принцип работы термопары заключается в следующем: при спаивании между собой двух различных металлов и последующем нагревании точки спая, на противоположных концах получившегося элемента формируется разница потенциалов. Другими словами, образуется напряжение. Подключённый к этим концам измерительный прибор, позволяет замкнуть цепь и формирует условия для появления электрического тока. Уровень напряжения при этом довольно незначительный, однако его хватает для открытия электромагнитного клапана, пропускающего топливо к запальнику.

В работе термопары реализуется так называемый эффект Зеебека. С точки зрения учёных данный эффект обуславливается тем, что частицы, транспортирующие заряд в момент нагрева изменяют свой энергетический уровень. Как результат: поток электронов движется по направлению к холодной части проводника, либо наоборот, формирую электродвижущую силу плюсового или минусового значения. Конкретное направление движения частиц определяется характеристиками проводящих материалов, из которых «собран» элемент

Самым важной точкой в конструкции этого элемента является место спайки металлов. Именно качественно выполненное соединение обеспечивает долговечность и бесперебойную работу элемента

Существует несколько возможных сочетаний металлов для создания термопары

В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой

Существует несколько возможных сочетаний металлов для создания термопары. В газовых котлах применяют элементы состава хромель-алюминий. Каждый из холодных концов при этом с помощь проводника покрытого защитной оболочкой соединяется с соответствующим гнездом автоматики, где и крепится зажимной гайкой.

Чтобы в необходимый момент подать топливо на запальник, изначально придётся заняться открытием электромагнитного клапана вручную. Для этого достаточно нажать на шток, тогда газ попадёт на запальник, который его и подожжёт, после чего начинает происходить нагрев термоэлемента. Спустя полминуты удерживать клапан открытым самостоятельно уже нет необходимости, поскольку выработка напряжения термоэлементом уже началась.

Преимущества продукции ЭЛЕМЕР-УФА

Компания предлагает большой выбор термопреобразователей (модели ТСМУ, ТСПУ, ТХАУ, ТХКУ, ТПУ), датчиков сопротивления, термопар, биметаллических термометров, отдельные чувствительные элементы для датчиков (платиновые и медные), а также кабели и провода для КИП. Доступны как высокоточные модели (класс точности АА), так и устройства с большим диапазоном рабочих температур, например, термопары с контролируемыми температурами -40. +1800 °С. По индивидуальным заказам возможно изготовление специфических моделей, например, с нижней температурной границей -200 °С.

Компания выпускает измерители РОСА-10 и ИПТВ, предназначенные для контроля температуры и влажности. Все приборы хорошо интегрируются в системы автоматического учёта и контроля благодаря поддержке интерфейса RS-232. Все датчики и преобразователи температуры изготавливаются в пыле- и влагозащищённом исполнении (классы: IP54, IP65 и IP5Х).

Квалифицированные инженеры компании предоставят полную информацию по продуктам КИПиА и помогут выбрать наиболее подходящее для целевых условий устройство. По вопросам подбора, комплектации и приобретения контрольно-измерительного оборудования можно обратиться по телефонам:

в г. Уфа,
в г. Казань, (843) 292-14-62

Назначение термопары

Данное устройство преобразовывает тепловую энергию в электрический ток и позволяет измерять температуру. В отличие от традиционных ртутных градусников, способно работать в условиях как экстремально низких, так и экстремально высоких температур. Данная особенность обусловила широкое применение термопары в самых разнообразных установках: промышленные металлургические печи, газовые котлы, вакуумные камеры для химико-термической обработки, духовой шкаф бытовой газовой плиты. Принцип работы термопары всегда остается неизменным и не зависит от того, в каком устройстве она монтируется.

От надежной и бесперебойной работы термопары зависит работа системы аварийного отключения приборов в случае превышения допустимых лимитов температур. Поэтому данное устройство должно быть надежным и давать точные показания, чтобы не подвергать риску жизнь людей.

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(http://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, http://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Поджиг даёт искру, но конфорка не зажигается

В случаях, когда электроподжиг даёт искру, но загорание конфорки не происходит, необходимо попробовать заменить термопару. Иногда проблема связана с электромагнитным клапаном, и после его обновления техника работает в штатном режиме. Следует проверить блок розжига, ведь если с ним всё хорошо, но зажигания не происходит – нужно искать проблему в проводе питания или свече горелки.

Если искра подаётся, пламя загорается, но сразу же угасает, попробуйте подольше подержать кнопку подачи газа. Вполне вероятно, что датчики, отвечающие за образование пламени, просто не успевают прогреться.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Выводы и полезное видео по теме

О том, как решить проблему с перебоями в работе термопары газовой плиты, вы сможете узнать из данного видео:

Пошаговый ремонт дверцы духового шкафа представлен в следующем видео:

Поломка газовой плиты обычно приносит массу неудобств, однако далеко не всегда требует помощи квалифицированного специалиста. Если полностью отключить прибор от газоснабжения и электричества, то любой хозяин может самостоятельно провести ремонт газовой печки.

В статье были представлены самые распространенные неисправности газового устройства, а также способы их устранения без помощи мастера

В данном случае важно провести диагностику техники, и только после этого приступать к ремонтным работам. Но если вы не уверенны в том, что сможете справиться с поломкой самостоятельно, лучше обратиться за помощью к специалистам
