Термоэлектрический эффект зеебека: история, особенности и применение

Устройство термоэлектрогенератора своими руками

Столь сложные процессы, которые протекают в ТЭГ, никак не останавливают местных «кулибиных» в стремлении присоединится к мировому научно-техническому процессу по созданию ТЭГ. Использование самодельных ТЭГ применяется уже давно. Во время Великой Отечественной войны партизаны делали универсальный термоэлектрогенератор. Он вырабатывал электрический ток для зарядки рации.

С появлением на рынке элементов Пельтье по доступными для бытового потребителя ценам возможно сделать ТЭГ самому, выполнив следующие шаги.

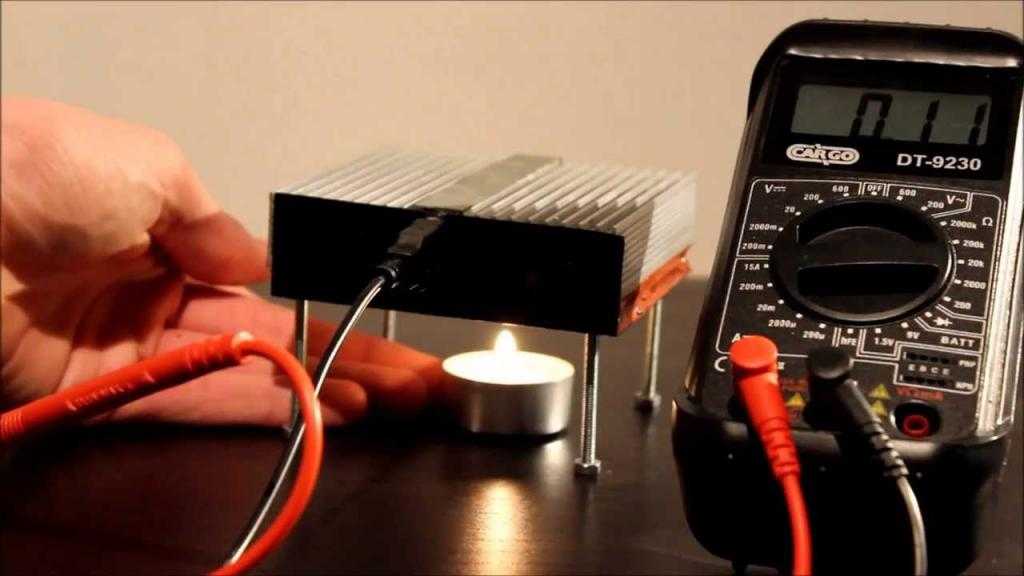

1. Приобрести два радиатора в магазине IT и применить термопасту. Последняя облегчит соединение элемента Пельтье.
2. Разделить радиаторы любым теплоизолятором.
3. Сделать отверстие в изоляторе для размещения элемента Пельтье и проводов.
4. Собрать конструкцию, и поднести источник тепла (свеча) к одному из радиаторов. Чем дольше нагрев, тем больше тока будет вырабатываться из домашнего термоэлектрического генератора.

Работает такой прибор бесшумно, и имеет небольшой вес. Термоэлектрический генератор ic2 в зависимости от размера, может подключить зарядку мобильного телефона, включить небольшой радиоприемник и светодиодное освещение.

В настоящее время многие известные мировые производители начали выпуск различных доступных гаджетов с применением ТЭГ для автолюбителей и путешественников.

Эффект Зеебека и Пельтье

Суть эффекта Зеебека заключается в образовании электродвижущей силы в электрическом контуре, в состав которого входят проводники А и В, контакты которых обладают разными температурами Т₁ и Т₂. Данные свойства позволяют выполнять прямое преобразование тепловой энергии в электрическую.

В результате широкое применение в различных областях получил эффект Зеебека, формула которого определяет термо-ЭДС контура: где значения S_A и S_B являются абсолютными термоэлектродвижущими силами проводников А и В. Абсолютная термо-ЭДС относится к одной из характеристик проводника и представляет собой S=du/dT, где u является электродвижущей силой, возникающей в проводнике при наличии в нем разницы температур. Таким образом, теоретические основы эффекта Зеебека тесным образом связаны с температурными перепадами.

Элемент Пельтье является полной противоположностью устройствам, созданным на основе эффекта Зеебека. В данном случае, наоборот, под действием электрического тока образуется разница температур на рабочих площадках конструкции. Таким образом, с помощью электрического тока осуществляется перенос тепла с одной термопары на другую. При изменении направления тока нагреваемая сторона будет принимать противоположное состояние.

Данный эффект происходит в двух разнородных проводниках с одинаковой проводимостью. В каждом из них электроны обладают разным значением энергии и расположены они на очень близком расстоянии между собой. В результате произойдет перенос зарядов из одной среды в другую, и электроны с более высокой энергией на фоне низких уровней, отдадут излишки кристаллической решетке, вызывая нагрев. При недостатке энергии она, наоборот, передается от кристаллической решетки, приводя к охлаждению спая.

В случае неодинакового типа проводимости, полупроводников присутствующих в термопаре, эффект Пельтье будет выглядеть несколько иначе. При попадании в р-материал, электрон занимает место дырки на энергетическом уровне. В результате, у него теряется кинетическая энергия движения и наступает изменение состояния. Высвобожденная энергия способствует образованию свободных носителей с обеих сторон р-п-перехода, а оставшаяся часть уходит на кристаллическую решетку, которая и вызывает нагрев. Если в начальный момент значение энергии меньше, то спай начнет охлаждаться.

Что такое пьезоэлектрический эффект

Скин-эффект. Принцип работы

Термопара: принцип работы

Применение электрического тока в металлах

Чем отличаются проводники от полупроводников

От чего зависит сопротивление проводника

Катушка индуктивности в цепи постоянного тока.

Итак, в первую очередь, давайте разберемся, что же происходит в самой катушке при протекании тока. Если ток не изменяет своей величины, то катушка не оказывает на него никакого влияния. Значит ли это, что в случае постоянного тока использование катушек индуктивности и рассматривать не стоит? А вот и нет Ведь постоянный ток можно включать/выключать, и как раз в моменты переключения и происходит все самое интересное. Давайте рассмотрим цепь:

Резистор выполняет в данном случае роль нагрузки, на его месте могла бы быть, к примеру, лампа. Помимо резистора и индуктивности в цепь включены источник постоянного тока и переключатель, с помощью которого мы будем замыкать и размыкать цепь.

Что же произойдет в тот момент когда мы замкнем выключатель?

Ток через катушку начнет изменяться, поскольку в предыдущий момент времени он был равен 0. Изменение тока приведет к изменению магнитного потока внутри катушки, что, в свою очередь, вызовет возникновение ЭДС (электродвижущей силы) самоиндукции, которую можно выразить следующим образом:

Возникновение ЭДС приведет к появлению индукционного тока в катушке, который будет протекать в направлении, противоположном направлению тока источника питания. Таким образом, ЭДС самоиндукции будет препятствовать протеканию тока через катушку (индукционный ток будет компенсировать ток цепи из-за того, что их направления противоположны). А это значит, что в начальный момент времени (непосредственно после замыкания выключателя) ток через катушку будет равен 0. В этот момент времени ЭДС самоиндукции максимальна. А что же произойдет дальше? Поскольку величина ЭДС прямо пропорциональна скорости изменения тока, то она будет постепенно ослабевать, а ток, соответственно, наоборот  будет возрастать. Давайте посмотрим на графики, иллюстрирующие то, что мы обсудили:

На первом графике мы видим входное напряжение цепи – изначально цепь разомкнута, а при замыкании переключателя появляется постоянное значение. На втором графике мы видим изменение величины тока через катушку индуктивности. Непосредственно после замыкания ключа ток отсутствует из-за возникновения ЭДС самоиндукции, а затем начинает плавно возрастать. Напряжения на катушке наоборот в начальный момент времени максимально, а затем уменьшается. График напряжения на нагрузке будет по форме (но не по величине) совпадать с графиком тока через катушку (поскольку при последовательном соединении ток, протекающий через разные элементы цепи одинаковый). Таким образом, если в качестве нагрузки мы будем использовать лампу, то они загорится не сразу после замыкания переключателя, а с небольшой задержкой (в соответствии с графиком тока).

Аналогичный переходный процесс в цепи будет наблюдаться и при размыкании ключа. В катушке индуктивности возникнет ЭДС самоиндукции, но индукционный ток в случае размыкания будет направлен в том же самом направлении, что и ток в цепи, а не в противоположном, поэтому запасенная энергия катушки индуктивности пойдет на поддержание тока в цепи:

После размыкания ключа возникает ЭДС самоиндукции, которая препятствует уменьшению тока через катушку, поэтому ток достигает нулевого значения не сразу, а по истечении некоторого времени. Напряжение же в катушке по форме идентично случаю замыкания переключателя, но противоположно по знаку. Это связано с тем, что изменение тока, а соответственно и ЭДС самоиндукции в первом и втором случаях противоположны по знаку (в первом случае ток возрастает, а во втором убывает).

Кстати, я упомянул, что величина ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока, так вот, коэффициентом пропорциональности является ни что иное как индуктивность катушки:

На этом мы заканчиваем с катушками индуктивности в цепях постоянного тока и переходим к цепям переменного тока.

Эффект Томсона

В различных материалах коэффициент Зеебека непостоянен по температуре, поэтому пространственный градиент температуры может привести к градиенту коэффициента Зеебека. Если через этот градиент пропускается ток, возникает непрерывная версия эффекта Пельтье. Этот Эффект Томсона был предсказан и позже обнаружен в 1851 г. Лорд Кельвин (Уильям Томсон). Он описывает нагрев или охлаждение проводника с током с градиентом температуры.

Если плотность тока J{ displaystyle mathbf {J}} проходит через однородный проводник, эффект Томсона предсказывает скорость производства тепла на единицу объема

q˙=−KJ⋅∇Т,{ displaystyle { dot {q}} = — { mathcal {K}} mathbf {J} cdot nabla T,}

куда ∇Т{ displaystyle nabla T} — температурный градиент, а K{ Displaystyle { mathcal {K}}} — коэффициент Томсона. Коэффициент Томсона связан с коэффициентом Зеебека как K=ТdSdТ{ Displaystyle { mathcal {K}} = Т { tfrac {dS} {dT}}} (видеть ). Однако это уравнение не учитывает джоулева нагрев и обычную теплопроводность (см. Полные уравнения ниже).

Открытие Томаса Иоганна Зеебека

В 1821 году эстонско-немецкий физик Томас Зеебек провел один любопытный эксперимент: он соединил между собой две пластины, которые были изготовлены из разных материалов (висмут и медь) в замкнутый контур. Затем он нагрел один из контактов. Ученый наблюдал, что магнитная стрелка компаса, который находился поблизости от проводящего контура, начала изменять свое направление. В итоге ученый решил, что два материала (медь и висмут) поляризуются по-разному в результате действия тепла, поэтому определил открытый эффект как термомагнитный, а не термоэлектрический.

Впоследствии уже датский ученый Ханс Эрстед дал правильное объяснение открытому Зеебеком эффекту, назвав его термоэлектрическим процессом.

Эффект Томсона (Кельвина)

Он также входит в список термоэлектрических явлений. Открыл его лорд Кельвин (Уильям Томсон) в 1851 году. Он объединяет явления, наблюдаемые Пельтье и Зеебеком. Суть эффекта Томсона следующая: если на концах проводника создать разную температуру, а затем приложить к ним напряжение, то проводник начнет обмениваться теплом с окружающей средой. То есть он может не только его выделять, но и поглощать, что зависит от полярности потенциалов и разности температур на концах.

Отличие этого эффекта от двух предыдущих заключается в том, что он реализуется на одном, а не на двух разных проводниках.

Все три термодинамических эффекта связаны математически друг с другом.

Полные термоэлектрические уравнения

Часто в работе реального термоэлектрического устройства задействовано несколько из перечисленных выше эффектов. Эффект Зеебека, эффект Пельтье и эффект Томсона могут быть собраны вместе последовательным и строгим способом, описанным здесь; это также включает эффекты Джоулевое нагревание и обычная теплопроводность. Как указано выше, эффект Зеебека генерирует электродвижущую силу, приводящую к уравнению тока

J=σ(−∇V−S∇Т).{ displaystyle mathbf {J} = sigma (- { boldsymbol { nabla}} V-S nabla T).}

Чтобы описать эффекты Пельтье и Томсона, мы должны рассмотреть поток энергии. Если температура и заряд меняются со временем, полное термоэлектрическое уравнение для накопления энергии е˙{ displaystyle { dot {e}}}, является

е˙=∇⋅(κ∇Т)−∇⋅(V+Π)J+q˙доб,{ displaystyle { dot {e}} = nabla cdot ( kappa nabla T) — nabla cdot (V + Pi) mathbf {J} + { dot {q}} _ { text { ext}},}

куда κ{ displaystyle kappa} это теплопроводность. Первый член — это , а второй член показывает энергию, переносимую токами. Третий срок, q˙доб{ displaystyle { dot {q}} _ { text {ext}}}, это тепло, добавленное от внешнего источника (если применимо).

Если материал достиг устойчивого состояния, распределения заряда и температуры стабильны, поэтому е˙={ displaystyle { dot {e}} = 0} и ∇⋅J={ Displaystyle набла cdot mathbf {J} = 0}. Используя эти факты и второе соотношение Томсона (см. Ниже), уравнение теплопроводности можно упростить до

−q˙доб=∇⋅(κ∇Т)+J⋅(σ−1J)−ТJ⋅∇S.{ displaystyle — { dot {q}} _ { text {ext}} = nabla cdot ( kappa nabla T) + mathbf {J} cdot left ( sigma ^ {- 1} mathbf {J} right) -T mathbf {J} cdot nabla S.}

Средний член — это нагрев Джоуля, а последний член включает в себя как Пельтье (∇S{ displaystyle nabla S} на стыке) и Томсон (∇S{ displaystyle nabla S} в тепловом градиенте) эффекты. В сочетании с уравнением Зеебека для J{ displaystyle mathbf {J}}, это может быть использовано для определения стационарных профилей напряжения и температуры в сложной системе.

Если материал не находится в устойчивом состоянии, полное описание должно включать динамические эффекты, например, относящиеся к электрическому емкость, индуктивность и теплоемкость.

Термоэлектрические эффекты выходят за рамки равновесной термодинамики. Они обязательно включают непрерывные потоки энергии. По крайней мере, они включают в себя три тела или термодинамические подсистемы, расположенные определенным образом, наряду с особым расположением окружения. Три тела — это два разных металла и область их соединения. Область сочленения представляет собой неоднородное тело, считающееся стабильным, не подвергающимся слиянию за счет диффузии материи. Окрестности устроены так, чтобы поддерживать два резервуара температуры и два резервуара электрического тока. Для воображаемого, но не возможного термодинамического равновесия высокая температура Передача из горячего резервуара в холодный должна быть предотвращена за счет специально согласованной разности напряжений, поддерживаемой электрическими резервуарами, а электрический ток должен быть равен нулю. Фактически, для устойчивого состояния должна быть хотя бы некоторая теплопередача или некоторый ненулевой электрический ток. Два режима передачи энергии — тепло и электрический ток — можно различить, когда есть три отдельных тела и определенное расположение окружения. Но в случае непрерывного изменения среды теплопередача и термодинамическая работа нельзя однозначно отличить. Это сложнее, чем часто рассматриваемые термодинамические процессы, в которых связаны всего две соответственно однородные подсистемы.

Ячейка Пельтье

Когда говорят о петентах на термо генераторные модули с эффектом Зеебека, то, конечно же, первым делом вспоминают про ячейку Пельтье. Она представляет собой компактное устройство (4x4x0,4 см), изготовленное из ряда последовательно соединенных проводников n- и p-типа. Изготовить ее можно своими руками. Эффекты Зеебека и Пельтье лежат в основе ее работы. Напряжения и токи, с которыми она работает, невелики (3-5 В и 0,5 A). Как было сказано выше, КПД ее работы очень маленький (≈10 %).

Применяется она для решения таких бытовых задач, как нагрев или охлаждение воды в кружке или подзарядка мобильного телефона.

Источник

Закон Фарадея

Явление электромагнитной индукции определяется возникновением электрического тока в замкнутом электропроводящем контуре при изменении магнитного потока через площадь этого контура.

Основной закон Фарадея заключается в том, что электродвижущая сила (ЭДС) прямо пропорциональна скорости изменения магнитного потока.

Формула закона электромагнитной индукции Фарадея выглядит следующим образом:

Рис. 2. Формула закона электромагнитной индукции

И если сама формула, исходя из вышесказанных объяснений не порождает вопросов, то знак «-» может вызвать сомнения. Оказывается существует правило Ленца – русского ученого, который проводил свои исследования, основываясь на постулатах Фарадея. По Ленцу знак «-» указывает на направление возникающей ЭДС, т.е. индукционный ток направлен так, что магнитный поток, который он создает, через площадь, ограниченную контуром, стремится препятствовать тому изменению потока, которое вызывает данный ток.

Основные понятия и законы электростатики

Закон Кулона:сила взаимодействия двух точечных неподвижных зарядов в вакууме прямо пропорциональна произведению модулей зарядов и обратно пропорциональна квадрату расстояния между ними:

Коэффициент пропорциональности в этом законе

В СИ коэффициент k записывается в виде

Потенциалом электрического поля называют отношение потенциальной энергии заряда в поле к этому заряду:

 Проекция напряжённости электрического поля на какую-нибудь ось и потенциал связаны соотношением

Электроёмкостью тела называют величину отношения

Основные понятия и законы постоянного тока

Электрический ток — направленное движение электрических зарядов. В разных веществах носителями заряда выступают элементарные частицы разного знака. За положительное направление тока принято направление движения положительных зарядов. Количественно электрический ток характеризуют его силой. Это заряд, прошедший за единицу времени через поперечное сечение проводника:

Закон Ома для участка цепи имеет вид:

 При параллельном соединении величина, обратная сопротивлению, равна сумме обратных сопротивлений:

где t — время, I — сила тока, U — разность потенциалов, q — прошедший заряд.Закон Джоуля-Ленца:

Основные понятия и законы магнитостатики

 Характеристикой магнитного поля является магнитная индукция ➛B. Поскольку это вектор, то следует определить и направление этого вектора, и его модуль. Направление вектора магнитной индукции связано с ориентирующим действием магнитного поля на магнитную стрелку. За направление вектора магнитной индукции принимается направление от южного полюса S к северному N магнитной стрелки, свободно устанавливающейся в магнитном поле. Направление вектора магнитной индукции прямолинейного проводника с токам можно определить с помощью правила буравчика:если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения рукоятки буравчика совпадает с направлением вектора магнитной индукции. Модулем вектора магнитной индукции назовём отношение максимальной силы, действующей со стороны магнитного поля на участок проводника с током , к произведению силы тока на длину этого участка:

Основные понятия и законы электромагнитной индукции

 Если замкнутый проводящий контур пронизывается меняющимся магнитным потоком, то в этом контуре возникает ЭДС и электрический ток. Эту ЭДС называют ЭДС электромагнитной индукции, а ток — индукционным. Явление их возникновения называют электромагнитной индукцией. ЭДС индукции можно подсчитать по основному закону электромагнитной индукции или по закону Фарадея:

Электромагнитные колебания и волны

Колебательным контуром называется электрическая цепь, состоящая из последовательно соединённых конденсатора с ёмкостью C и катушки с индуктивностью L (см. рис. 7).

 Для свободных незатухающих колебаний в контуре циклическая частота определяется формулой

 Период свободных колебаний в контуре определяется формулой Томсона:

 Ток, текущий через катушку индуктивности, по фазе отстаёт от напряжения на π/2 или на четверть периода. Напряжение опережает ток на такой же фазовый угол.

Трансформатором называется устройство, предназначенное для преобразования переменных токов. Трансформатор состоит из замкнутого стального сердечника, на который надеты две катушки. Катушка, которая подключается к источнику переменного напряжения, называется первичной обмоткой, а катушка, которая подключается к потребителю, называется вторичной обмоткой. Отношение напряжения на первичной обмотке и вторичной обмотке трансформатора равно отношению числа витков в этих обмотках:
