Как сделать схему электропроводки дома

Проект электропроводки

Составление схемы по праву считается главной частью всей работы, потому что уже по ней понятно, будет ли всё работать или нет. Спроектировать её размещение можно и самостоятельно. А начать стоит со схематичных отметок, где предполагаются выключатели и розетки

Особое внимание этому нужно уделить на кухне, чтобы пользоваться кухонной техникой было максимально удобно. Также просматривается и отмечается, как будет проходить силовая и осветительные линии

После вычисляется их общая мощность покомнатно. Котлы и плиты в расчеты не включаются, потому что они устанавливаются в своих комнатах, где даже требуются провода в 4 мм2. Получив мощность, вычисляется максимальная нагрузка для всех помещений.

Также нужно сделать проверку по току. Максимальный ток на один автомат — до 16 Ампер. Таким образом вычисляется их количество.

После наконец берётся лист бумаги и наносится схема дома, а на неё розетки, выключатели, щитки, автоматы и т.д. После наносятся и провода вдоль стен. Так можно получить примерную длину провода, а потом установить точно после разметки в пространстве.

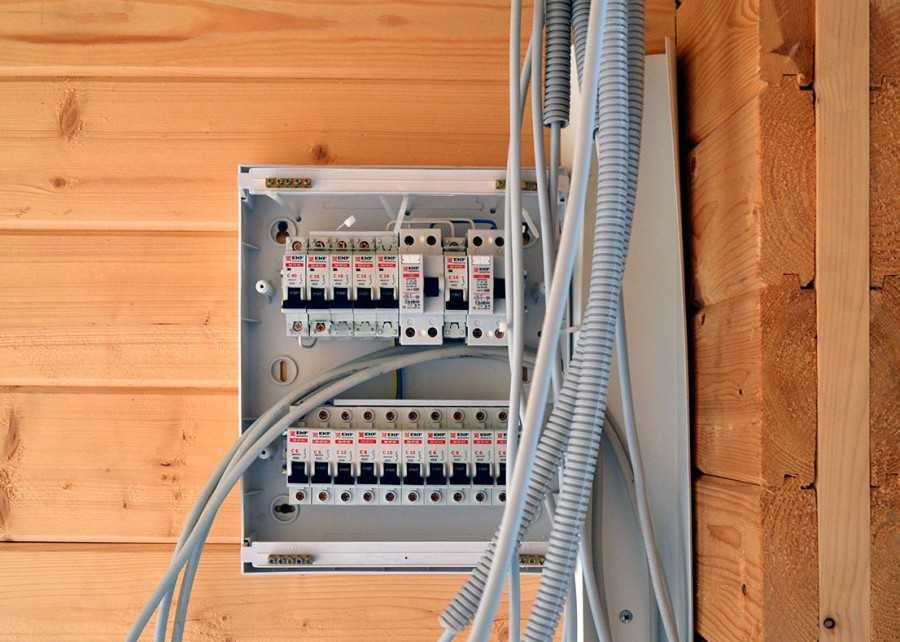

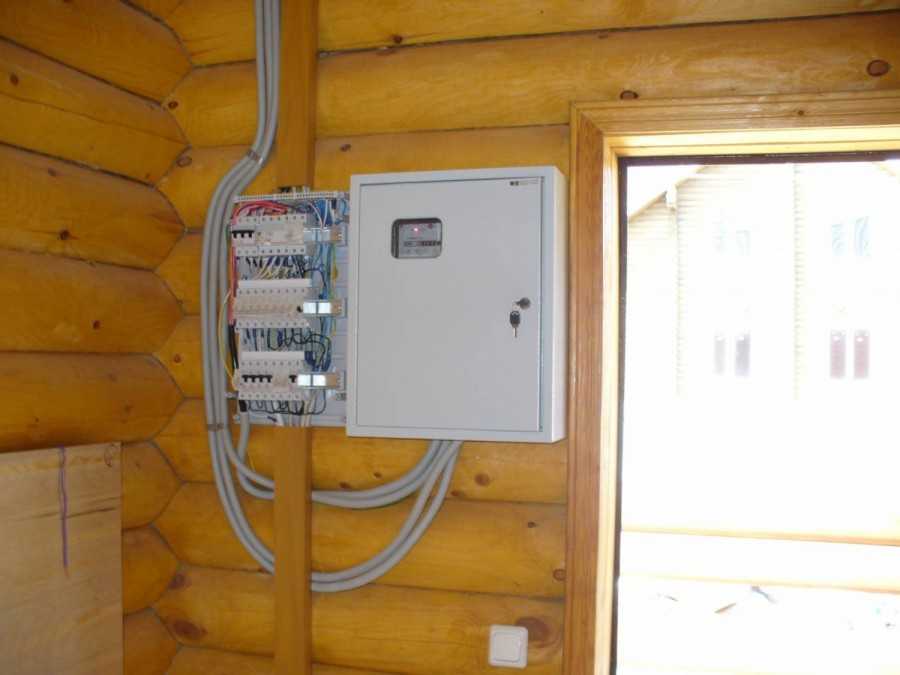

Виды электрощитков

1. Пластиковые электрические щитки имеют привлекательный вид, защищены от коррозии и гниения, устойчивы к пожарам. С имеющимся многообразием цветовой гаммы таких щитов, они могут стать хорошей частью интерьера и дополнить его. Такой вид щитков бывает и антивандальным, и его можно смело устанавливать на улице – они достаточно ударопрочны;
2. Металлические щитки – старые добры щитки, проверенные большим промежутком времени. Но в последнее время они начинают уступать электрощиткам, изготовленным из других материалов. Сейчас значительной разницы в материалах этого изделия нет. Иногда производители миксуют разные материалы в одном изделии;

Для сборки электрощита в первую очередь вам пригодятся:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода. Спрашивайте, я на связи!

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

УСТАНОВКА РОЗЕТОК, ВЫКЛЮЧАТЕЛЕЙ И РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК

Существуют нормы по установке розеток и выключателей в комнатах. Они таковы:

Розетки устанавливаются на высоте 30-40 см от уровня пола в легкодоступных местах и не ближе 50 см от металлических конструкций – труб и радиаторов отопления, конструкционных элементов. Розетка должна обеспечивать удобство подключения электроприборов.

Высота установки выключателей – 90 см от уровня пола и на таком расстоянии от дверей, чтобы они не затрудняли доступ к выключателю при полном открытии.

Допускается монтаж розеток в перегородках с обеих сторон в общем отверстии. В том случае, когда в одном месте предполагается подключение нескольких электроприборов, то нужно устанавливать блоки розеток, которые занимают меньше места при большей надежности, чем несколько установленных рядом розеток.

Особые требования для розеток в ванных комнатах – они должны быть установлены выше точек водоразбора и не препятствовать быстрому отключению потребителей. Обязательно использование розеток во влагозащищенном исполнении. Обязательно соблюдение требований по минимальному расстоянию от коммуникаций – не менее 50 см.

Выключатели освещения ванных комнат устанавливают с наружной части станы или перегородки.

На кухнях розетки устанавливаются над рабочей поверхностью.

Распределительные коробки устанавливаются в местах ответвлений цепей на расстоянии от углов стен не менее 100 мм и расстоянии от потолка 150 – 200 мм.

Планы на будущее

Пока все. Впереди вся зима для проектирования схемы и электрического щитка.

Хочу сказать про проектирование. У IEK в каталоге есть информация для проектировщиков (про других производителей не знаю, например у Schneider Electric или АВВ я такого не нашла). Это файлы в формате dwg  (AutoCad) и step (Unigraphics). Это очень упрощает разработку.

Проектирование от IEK

К сожалению, не для каждой позиции каталога такой богатый набор файлов, но всегда можно подобрать что-то очень близкое по габаритам. У некоторых производителей вообще есть фирменные программы для проектирования щитков.

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

Основные виды электрических кабелей

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

Вам это будет интересно Описание кабеля ВВГ

Кабель ШВВП 2×0,75

ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

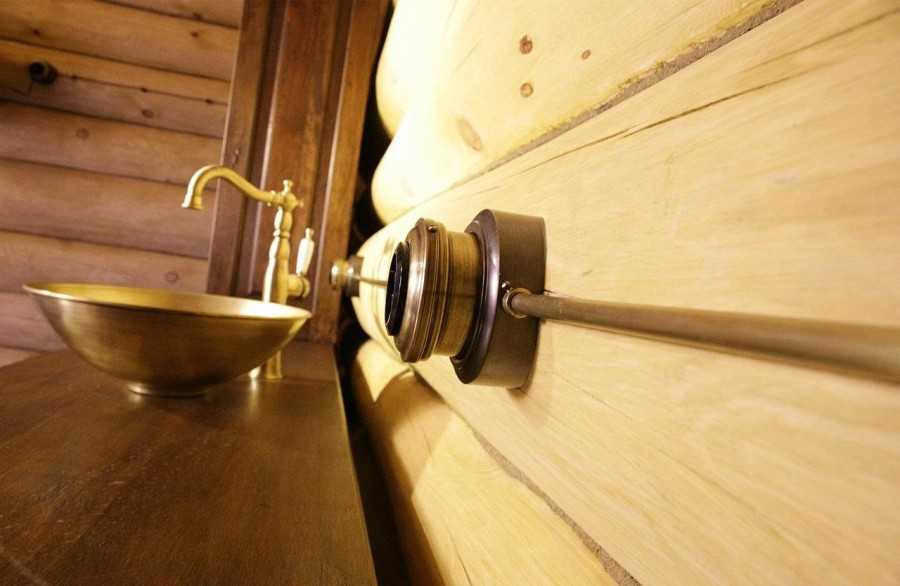

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67». Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Что следует учитывать при соединении проводов

При коммутации электропроводки необходимо учесть:

1. При проведении монтажных работ отключают питание при помощи рубильника в распределительном щитке. При установке коробок или кабелей в многоквартирных домах следует проверять имеющиеся цепи на наличие напряжения. Отмечены случаи, когда проводка одной квартиры была частично подключена к кабелям в соседнем помещении, при отключении питания в щитке часть линий оставалась под током.
2. Необходимо использовать одинаковую методику соединения в пределах распаечной коробки. При установке клемм различного формата возможен перегрев контактов с разрушением изоляции и последующим коротким замыканием.
3. Не допускается прямое соединение жил, изготовленных из меди и алюминия. Металлы создают электрохимическую пару и вступают в реакцию с образованием пленки, не проводящей электрический ток. Снижение площади контакта приводит к нагреву, появлению искрения, последующему перегоранию сердечников.
4. Следует срезать изоляцию на длину, соответствующую методу соединения. Например, для скручивания необходимы металлические сердечники длиной до 60 мм, а при установке клемм WAGO достаточно снять защитный слой на 7-10 мм. Не допускается повреждение изоляции ножом или разогретым жалом паяльника, оголенные жилы не должны выходить за пределы коробки.
5. Если стыковка проводилась при помощи закручивания жил с последующей пайкой или сваркой, то необходимо изолировать металлические сердечники и надеть защитный колпачок из прочного диэлектрика, не поддерживающего горения.
6. При монтаже проводки надо предусмотреть запас длины в коробке, необходимый для соединения и последующей укладки. При попытке стыковки натянутых жил возрастают риски повреждения металлических стержней.
7. При использовании технологий, требующих оформления наконечника жилы в виде кольца, следует замыкать контур и навивать проволоку на основной сердечник провода. В противном случае стык легко разрушается, не обеспечивает надежного контакта.

Разводка электропроводки по участку. Что нужно учесть?

Разумеется, первым делом нужно подключить к электросети дом. Провести проводку, установить распределительные щиты, счетчики. Без этого ни о какой электрификации участка не может идти и речи, поскольку вся система запитывается от вашего дома.

Далее стоит подумать об освещении участка. Первым делом можно установить светильники на крыльце, террасах, стенах дома. Так вам будет удобнее работать в саду в темное время суток, с большей безопасностью использовать различные садовые инструменты (особенно автоматические, оснащенные электроприводом или мотором, такие как газонокосилка, воздуходувка для листьев или скарификатор) и, разумеется, более комфортно отдыхать на вашем участке.

Конечно, если ваш участок большого размера одних светильников на доме будет недостаточно. Для того, чтобы сделать эффективное освещение участка, вам понадобится сделать дополнительные светильники, розетки, а следовательно — провести к ним провода.

Так что создание дополнительных электрических точек в саду необходимо, в первую очередь, для установки освещения. При чем здесь ваша фантазия уже не будет ничем ограничиваться. При помощи красивых фонарей, лампочек и легких гирлянд вы можете создать уникальную подсветку участка. Более того, благодаря эффективному уличному освещению, вы сможете безопасно передвигаться по саду не только днем, но также вечером, и даже ночью

Что же важно учесть при проектировании и установке электрооборудования в вашем саду?

Определяя местоположение будущих розеток и светильников на участке, следует учитывать:

1. Безопасность людей (т. е., чтобы при ходьбе и перемещению по участку они не задели провода);
2. Удаленность от дома (чем дальше новая электрическая точка будет находиться от дома, тем сложнее и дороже будет ее подключить);
3. Функциональность новой точки (для чего она будет использоваться: для освещения, для подключения приборов или садовых инструментов и т. д.);
4. Площадь освещения (для точек, предназначенных для установки светильников в саду).

Состояние электрики в доме на сегодняшний день

На данный момент электросеть в моем доме требует модернизации. Расскажу подробнее.

Имеем загородный дом типа “дача”,  не предназначенный для жизни зимой.  Половина первого этажа – кирпичная, веранда (кухня) и второй этаж – деревянные. Это накладывает первое и главное ограничение выбора материалов и монтажа – негорючесть. Кроме того, зимой в доме влажно. Я пока не знаю, как буду обеспечивать стойкость электросети к влаге в воздухе. Пока просто запомню это как факт.

Проводка морально и физически устарела (освещения недостаточно, розеток мало и расположены неудобно, все соединения выполнены длинной скруткой, обнаружены скрутки многожильного и одножильного провода, обнаружились места коррозии и перегрева, сечения не хватает), монтаж был выполнен проводами типа «какие смогли достать».

Заземления нет и никогда не было. Да, это плохо.  С учетом того, что больше половины сети в доме уже обновлено и не требует срочного вмешательства – возможно что заземление я делать не буду.

1. Ввод в дом алюминиевым кабелем выполнен некачественно! В синей изоляции – медный кабель 2х1,5.

Дополнительно – ввод в дом (фото 1) выполнен неправильно: соединение СИП (алюминий) и провода в дом (тип неизвестен, жилы – медь) выполнена скруткой (скрутка – это очень условно в данном случае). Это обнаружилось совершенно случайно. В таком виде он простоял примерно 5 лет с момента монтажа местным электриком из садоводства. С уровня земли просто не видно.

Дополнительно поясняю: над душой мастера во время работы не стояли, после – не проверяли, заплатили озвученную им сумму без торга.

Вместо одного провода 2х2,5мм2 проложено две пары проводов 2х1,5мм2. Сечения уже недостаточно, жилы окислились. Кроме того, один конец провода открыт всем ветрам и дождям. Капиллярный эффект сделал свое черное дело и однажды стало выбивать автоматы «просто так»* (*Просто так ничего не бывает).  После их замены оказалось, что вводные клеммы вместе с начинкой полностью окислены. Воде больше взяться неоткуда. Крыша целая, подтеков нет. А от повышенной влажности окислились бы вообще все клеммы на автоматах, но они были абсолютно чистыми.

Сети розеток и освещения не разделены, включаются одним общим автоматом.

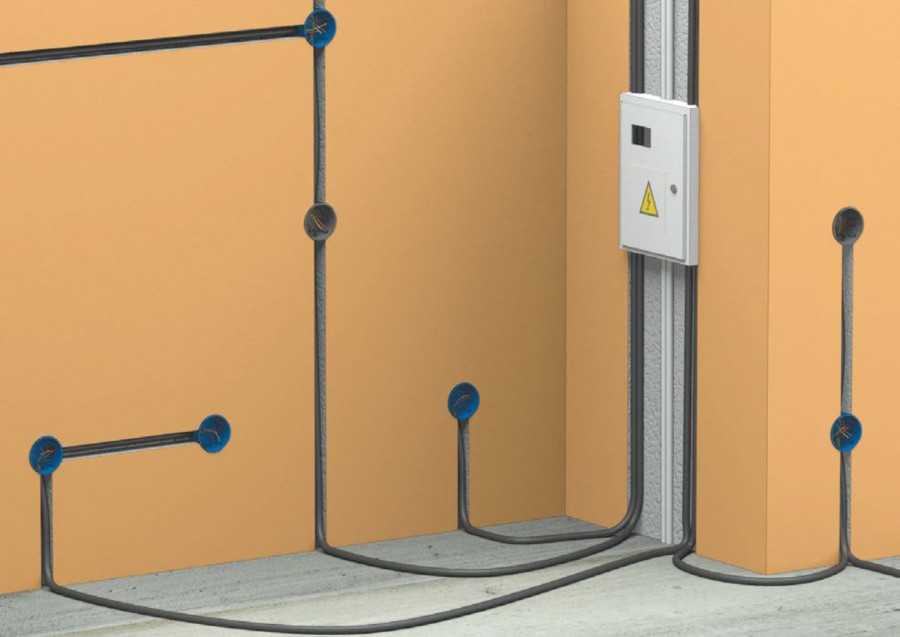

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.

Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.

Подключение розеток и выключателей. Монтаж осветительных приборов

Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ

Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Важные моменты

Перед тем как начинать работы рекомендуется ознакомиться с документом под названием «Правила устройств электроустановок». В нем собраны основные правила и нормы, которых необходимо придерживаться в процессе самостоятельного проведения электропроводки. Изложим главные положения документа.

В местах размещения учетного оборудования, распределительных коробов, розеток, выключателей нужно организовать свободный доступ. Эти элементы монтируются не ниже 60 и не выше 150 сантиметров от уровня пола. При открытии дверей не должен перекрываться доступ к внешним элементам проводки.

Осуществляя монтаж электропроводки своими руками, старайтесь размещать кабель по потолку, или на максимальной высоте на стенах. Согласно с требованиями техники безопасности, розетка должна монтироваться на уровне от 50-ти см до 80-ти см от уровня пола.

В жилых помещениях количество розеток рассчитывается в соотношении одной штуки на шести метрах квадратных. Это правило не касается оборудования кухонных комнат. Здесь можно установить столько розеток, сколько требуется для удобного пользования бытовой техникой.

Чтобы обеспечить питание ванных комнат специалисты рекомендуют установить отдельные трансформаторы, находящиеся за пределами помещения. Таким образом, понижается уровень напряжения.

Делая разводку электропроводки в доме, прокладывать кабель необходимо строго соблюдая вертикальные и горизонтальные линии. В случае наличия диагонали или изгиба, кабель может повредиться в процессе монтажа либо перфорации.

Горизонтальный кабель укладывают на 5 или десять сантиметров выше от уровня перекрытия и карниза, и на расстоянии 15-ти сантиметров от потолков и полов. Кабель, который укладывают горизонтально, должен быть удален от дверного и оконного поема на 10 см, а от трубы – на 40 см.

При составлении схемы электропроводки в доме учитывайте, что нельзя допустить ее соприкосновения с какими либо металлическими строительными элементами. Чтобы разводить и соединять провод требуется применение специальных коробов. Тщательно изолируйте места соединений. Категорически запрещено осуществлять соединение алюминиевый и медный провод.

Схема электропроводки на даче своими руками

Как было сказано ранее, чтобы электропроводка на даче своими руками получилась, важен проект.

А чтобы правильно его составить, предусматриваются такие детали:

Масштаб плана дома. Его необходимо соблюсти, чтобы правильно рассчитать расположение объектов и длину кабеля.
Продумать, какие электроприборы где пригодятся, чтобы точно знать сечение кабеля.
Устанавливать однотарифный счётчик вместо многотарифного, потому что обычно разница на ночной и дневной тарифы не сильно различаются.
Если существует стремление к максимальной экономии электроэнергии, то лучше делать однофазную сеть, если мощность важнее, то трехфазную.
Иногда установка розеточных групп выгоднее и удобнее, чем везде по одной розетке

Схема электропроводки на даче должна отражать этот момент.

Также удобным решением является прокладка нескольких магистралей, которые будут обеспечивать электроэнергией несколько комнат, и таким образом не произойдет перебоев со светом.
Важно решить, от каких щитков будут запитываться внешние постройки, такие как гаражи, сараи, мастерские и т.д. Например, гараж можно запитать от вводного щитка в доме.
Лучше предусматривать светодиодные лампы, потому что они надёжные и могут использоваться в любых комнатах.
Обязательно нужно позаботиться о заземлении, если сеть предусматривает его необходимость.
Рекомендуется использовать АВБбШв — бронированный кабель для питания с улицы

Можно применить при необходимости ВБбШв.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

С чего начать

Для того, чтобы осуществить монтаж электропроводки в квартире самому, перед началом работ следует правильно определить их статус. Это значит, что необходимо четко установить, будут ли это работы ремонтные или же предстоит переустройство помещения. При этом замена старой проводки может явиться ремонтом, когда поврежденные участки или электроустановочные изделия меняются на аналогичные, а может быть и переустройством, если в процессе замены будут изменяться параметры и характеристики электропроводки.

Для чего это нужно? Да просто, чтобы в будущем избежать юридических сложностей с органами местного самоуправления. Ведь в случае переустройства необходимо обязательное предварительное согласование с ними будущих действий.

После улаживания всех необходимых формальностей можно приступать к действиям, направленным непосредственно на монтаж проводки.

Итак, выполнение в квартире проводки своими руками потребует наличия таких инструментов:

• нож для разделки проводов;
• кусачки-бокорезы;
• плоскогубцы;
• щипцы (клещи) для снятия изоляции;
• набор различных отверток;
• молоток;
• перфоратор;
• штроборез или угловая шлифовальная машина («болгарка», как ее называют в народе);
• шуруповерт;
• уровень;
• разметочный карандаш.

Это оптимальный набор инструментов, с помощью которого можно своими руками сделать все работы по прокладке электропроводки.

Монтаж проводки от щитка до квартиры

Часто возникает вопрос о согласовании с домовладением таких мероприятий, как прокладка кабеля или замена проводки. Ответ прост: никогда ранее и сейчас согласовывать эти мероприятия не требуется. Исключением становится только перекоммутация в самом щитке – дополнительное подключение источников питания к клеммам счетчика. Для этого необходимо обратиться в энергосбытовую организацию (ЭСО)  и сообщить о намерении произвести переподключении питающего кабеля. Данная организация в свою очередь отправит к вам электромонтера, который произведет «снятие» пломб со счетчика, а после подключения кабеля – установит новые. Однако, перед тем как вызывать представителя ЭСО необходимо проложить соответствующий кабель. Итак, первым делом необходимо произвести замер расстояния от распределительного щита в квартире до щита учета на лестничной клетке. Кроме того, необходимо учесть длину кабеля для разделки и подключения жил к клеммам автоматов, а так же для аккуратной укладки в щитах.  Далее необходимо определиться с маркой кабеля и его сечением. Для замены питающего кабеля в домах старого жилого фонда можно использовать медный двухжильный, а в новостройках — трехжильный кабель с жилами сечением 10 кв. мм. Для этих целей подойдет кабель кабель ВВГнг или ВВГ-Пнг.

Это интересно: Количество лампочек на освещение коридора площадью 7*1,5 м: объясняем по полочкам
