Особенности монтажа электропроводки на кухне

Правильный подход к выбору проводки

Чтобы проводка выдерживала довольно высокую нагрузку, важно заранее определить общую мощность кухонной техники, подобрать провода соответствующего сечения и подготовить надежные предохранительные элементы. Кроме того, должна быть заранее составлена схема проводки, определяющая оптимальное расположение выключателей и розеток

Однофазная сеть значительно сокращает возможности применения бытовой техники. В этом случае необходимо рассчитать мощность включаемых приборов таким образом, чтобы в сумме она составляла не более 11 кВт. Включать много техники одновременно в этом случае нельзя, так как резкое повышение сопротивления в сети будет постоянно приводить в действие предохранители, и может привести к поломке прибора.

Электрический щиток на кухне

Для удобства и дополнительной безопасности электрической системы, лучше всего установить вместо стандартной распределительной коробки небольшой электрический щиток. Его монтаж позволяет произвольно управлять состоянием цепи и обеспечивает аварийную защиту по отдельным группам электрической системы.

При подводе проводки к щитку необходимо установить УЗО – устройство защитного отключения. Его мощность должна соответствовать сумме всех токов в системе. Для однофазной сети достаточно УЗО на 50 ампер. Шлейфы розеток, то есть соединения параллельного типа по 1-5 штук, подключаются с помощью провода типа НГ размером 3на2,5. Для каждого шлейфа следует установить отдельное УЗО на 25 ампер.

Цепи освещения также соединяются параллельно и подключаются через 6-амперный автомат. Если в кухне используется два типа освещения – общее и местное, то для каждой группы рекомендуется устанавливать отдельное УЗО.

Важно! В виду того, что кухня является помещением с повышенной влажностью, электрики рекомендует устанавливать вместо УЗО дифференциальные автоматы с током утечки в 30 ампер и током короткого замыкания – не менее 6 ампер

Совет! Принимая в внимание достаточно высокую влажность в кухне, специалисты рекомендуют вместо стандартных УЗО устанавливать в кухонный щиток дифференциальные автоматы (ток утечки – 10-30 А, ток короткого замыкания – от 6 А и более)

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

1. Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты

Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора

Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу. Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

• Как расположить розетки на кухне: пошаговая инструкция
• Базовые правила подключения кухонной техники к электросети
• Светодиодная подсветка для кухни от А до Я

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

РАСЧЕТ СУММАРНОЙ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ

Необходимо суммировать номинальную мощность каждого электроприбора (указана в техпаспорте или на шильде), используемого на кухне.

Чаще всего значение будет в пределах 10-12 кВт. При этом некоторые приборы с высокой потребляемой мощностью нуждаются в отдельной линии подключения: электроплита или отдельно духовой шкаф и варочная поверхность, водонагревательный бойлер, теплый электрический пол и т.п.

Второе место по энергопотреблению занимают такие приборы как стиральная, посудомоечная и кофе машина, микроволновая печь, аэрогриль, тостер. Если несколько таких потребителей будут подключены к одной линии электропитания, то кабель может перегреться.

Необходимо учитывать возможность одновременного подключения в сочетании с длительным использованием и применять кабель сечения от 4 до 6 мм2, как и для подключения однофазной электроплиты.

Более подробно правила проектирования и монтажа электроустановок в жилых помещениях описаны в СП 31.110-2003 и ПУЭ.

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

Техническая часть

После того как на кухню будет заведено электричество, провода уложены в штробы, монтажные коробочки зафиксированы в стене, имеет смысл определиться с видом фурнитуры, которая в последующем будет использоваться. Среди основных рекомендаций следует отметить:

• использование розеток, рассчитанных на ток не менее 16 Ампер;
• на варочную поверхность фурнитура должна выдерживать ток в 32 Ампера;
• рядом с мокрыми зонами розетки должны быть с защитой от влаги;
• пластик фурнитуры должен быть гладким, а не шершавым, что позволит значительно упростить уход за ним.

Сечение определяется исходя из подключаемой к нему нагрузки. Чаще всего, это 2,5 квадрата для обычных розеток и 4 квадрата для плиты. Вся необходимая информация по этой теме приводится в соответствующих таблицах.

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

• все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
• монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
• прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
• выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Расположение розеток

Схема расположения розеток.

При проектировании проводки необходимо определиться с оптимальным количеством розеток. Существует несколько правил, которых нужно придерживаться в ходе осуществления этой работы. К ним относятся:

• мебельные осветительные приборы оборудуются отдельной розеткой (если их питание не осуществляется от выключателей);
• для постоянно включенной бытовой техники понадобятся розетки для каждого прибора;
• делаются 3-4 розетки для небольшой бытовой техники.

К примеру, возьмем посудомоечную машину. Ее максимальная мощность составляет 2500 Вт. Путем деления этого показателя на величину напряжения в сети (2500:220=11,4 А) мы выясняем, что для посудомоечной машины не подходит розетка с силой тока в 10 А. Нужно приобретать и устанавливать на 16 А.

Практически все розетки, устанавливаемые на кухне, должны обладать минимальной силой тока в 16 А. Исключением являются  предназначенные для подключения электрической плиты или варочной поверхности. Для этих приборов придется приобретать и монтировать розетки на 32-40 А.

Если в других комнатах розетки располагаются на уровне 0,3-0,4 м от пола, то при их креплении на кухне необходимо соблюсти несколько правил. Основным из них является монтаж над столешницей и рядом с местонахождением бытовой техники.

Также существуют правила размещения:

1. Когда электрический прибор будет встраиваться в мебель, то расстояние от него до розетки не должно превышать 1 м.
2. Переносная бытовая техника (тостер, чайник) работает от розеток, расположенных над столешницей на высоте 1-1,3 м от пола.
3. Если розетки размещаются внутри моечной тумбы, они должны быть надежно защищены от попадания влаги.
4. При установке розетки для вытяжки учитываются нюансы прокладки гофрированного пароотвода к вентиляционной системе.

Запрещается размещать:

• за корпусом встроенного прибора, находящегося внутри мебели;
• в тумбах, которые имеют выдвижные ящики;
• над мойкой и плитой.

https://kuhnyamoya.ru/youtu.be/s1q2Q6NiUeg

Процесс монтажа электропроводки на кухне

Весь процесс прокладки электропроводки включает в себя несколько этапов и отличается в зависимости от способа расположения токоведущих элементов – наружный или скрытый. Первый вариант является наиболее простым и быстрым, но его применение строго ограничено требованиями п.7.1.39 ПУЭ. Скрытая проводка куда лучше защищена от возможных механических повреждений и более безопасна в эксплуатации.

Разметка под штробы

Не зависимо от того, будет прокладываться наружная или внутренняя проводка на кухне, места установки распределительных коробок, расположения проводов, коммутационных устройств и розеток необходимо отметить на стенах. Для этого можно использовать современные лазерные уровни или классические инструменты (линейки, уголки, отвесы и прочие). Для изображения соответствующих узлов на поверхности применяйте строительный  карандаш или любой другой вариант, который обеспечит хорошую видимость линий и разметки.   Разметка выполняется в соответствии со схемой электрики разработанной ранее.

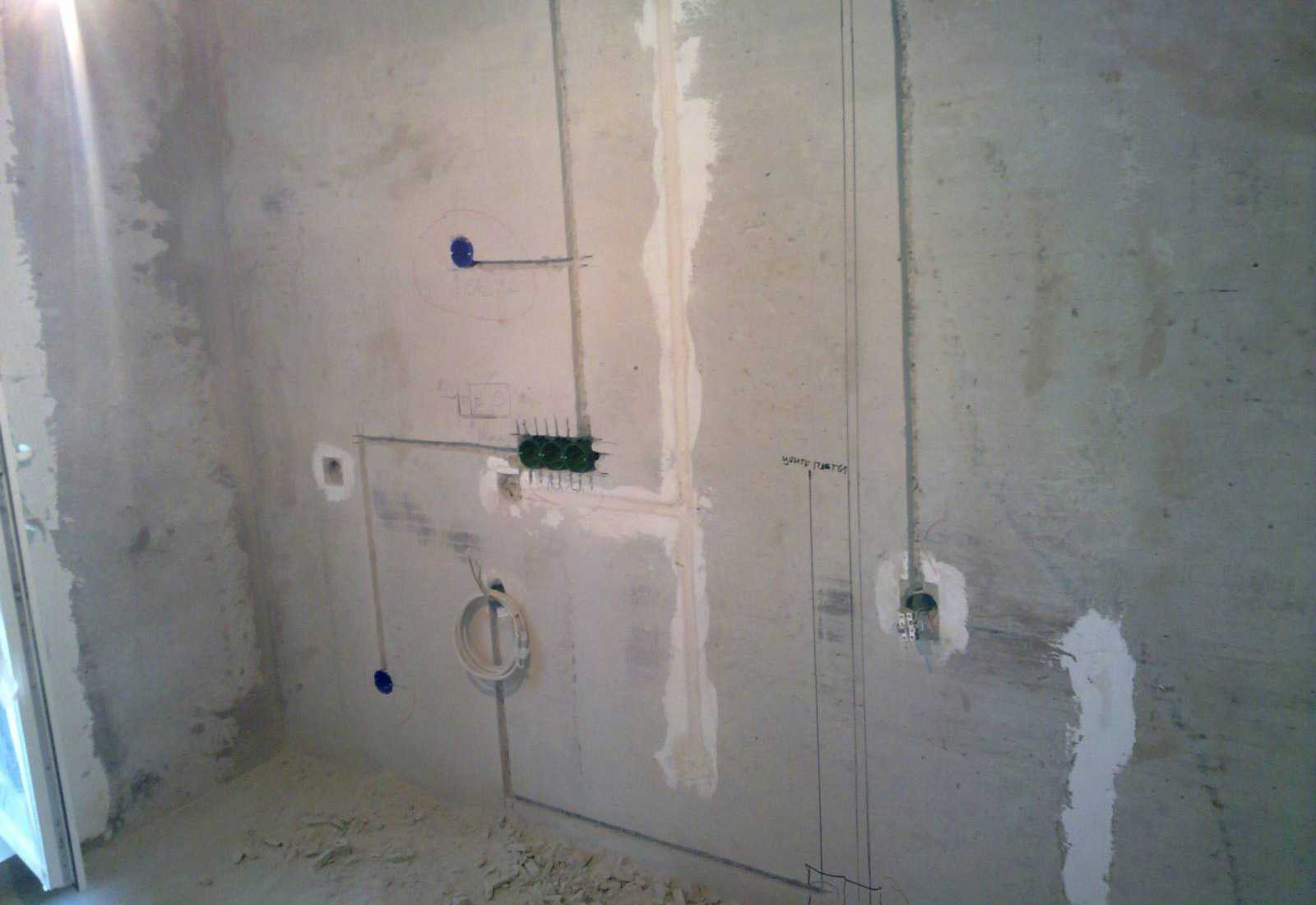

Рис. 3: разметка стен

Штробление стен

Наиболее современным и эффективным средством для штробления стен под проводку являются штроборезы с встроенным пылесосом для удаления мусора и пыли из рабочей зоны. Но они отличаются достаточно высокой стоимостью, поэтому приобретать такой для разовых работ на кухне нецелесообразно. Более простым вариантом является штробление зубилом и молотком, но при этом требуются значительные трудозатраты. По мягким материалам могут использоваться штроборезы с режущей металлической пластиной.

Рис. 4: штробление стен

Разработка отверстий под элементы сети

После окончания штробовки высверливаются отверстия для установки выключателей, розеток, коробок и мест крепления осветительной аппаратуры  под проводку. Для этой цели используется  перфоратор со специальной коронкой соответствующего диаметра.

Рис. 5: коронки для сверления

При отсутствии такой насадки отверстие можно разработать обычным сверлом и доработать зубилом. Расположение розеток, выключателей и прочих элементов проводки на кухне выстраивается согласно схеме.

Прокладка проводов

Перед соединением проводов убедитесь в отсутствии напряжения в сети. Прокладка проводки на кухне условно подразделяется на такие этапы:

• Обработайте выступающие края и острые участки штроб, чтобы о них не повредить изоляцию.
• Заведите трехжильный провод, выбранный при расчете электропроводки, в распределительную коробку или подведите к щиту, от которого будет браться питание. Если проводов несколько и с различным сечением, проверяйте соответствие мощных электроприборов по схеме.
• Проложите провод по штробе к точке подключения или другой коробке. При соединении проводников в коробках пользуйтесь специальными зажимами, опресовкой или пайкой. Категорически запрещено обеспечивать контакт скрутками. Рисунок 6: правильное соединение
• При плотном вхождении провода в канавку, его можно ничем не фиксировать, но при этом следует быть достаточно аккуратным, чтобы не повредите изоляцию. Если свободного пространства много, кабель должен крепиться специальными хомутами.
• В местах установки розеток и подключения освещения к проводке оставляйте запас провода не менее 10 см.

Рис. 7: запас проводов

Обратите внимание, длина проводника должна соответствовать длине штробы с запасом, категорически запрещается делать скрытые соединения проводки в стене

Подключение розеток и выключателей

Рисунок 8: установка коробок под розетки

Для установки элементов в соответствующие им отверстия предварительно закрепите коробки на раствор или шпаклевку. Заведите в них провода и подведите к клеммам сердцевины розетки или выключателя. После чего зафиксируйте сердцевину в коробке болтовым соединением или распорками, в зависимости от конструкции.

Рис. 9: фиксация розетки

На установленную  и подключенную сердцевину крепиться декоративная крышка. Количество розеток и выключателей на кухне необходимо проверить согласно плана их расположения.

Расчет мощности используемых устройств

На кухню рекомендуется провести от щитка отдельную линию повышенной мощности. При использовании оборудования с маркировкой А и А+ (энергосберегающие приборы) суммарная нагрузка не должна превышать 13-14 кВт. Но поскольку довольно сомнительно, что на кухне будут включены одновременно абсолютно все приборы, то округлим эту цифру до 11 кВт.

В этом случае проводку можно сделать из медного кабеля сечением 6 кв.мм. Если вы все же собираетесь активно пользоваться электротехникой и допускаете возможность одновременного подключения дополнительных приборов, то можно повысить емкость путем прокладки медного кабеля сечением 10 кв.мм.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
выключатели можно использовать рассчитанные на работу с меньшей нагрузкой

Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
в современной квартире монтаж розеток от пола выполняют на высоте 40 см

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.





















2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Способы укладки кабеля

Электричество в кухню можно провести двумя способами:

• открытым;
• скрытым.

Открытая технология укладки кабеля предполагает наличие фурнитуры, которая монтируется непосредственно на стену:

• на стене и потолке чертятся линии;
• по линиям крепятся пластиковые кабель-каналы;
• в них укладываются провода;
• кабель-каналы закрываются декоративными крышками.

Если поверхность сделана из бетона, то фиксацию кабель-каналов осуществляют дюбель-гвоздями. При наличии пенобетонных, деревянных или кирпичных стен применяются саморезы. Шаг крепления кабель-каналов составляет 0,3-0,5 м.

Преимущества открытой электропроводки:

• простота и дешевизна проведения монтажных работ;
• легкое устранение повреждений в процессе эксплуатации;
• возможность подключения дополнительных линий и точек потребления электроэнергии.

Недостатки укладки кабеля открытым способом:

• высокий риск механического повреждения;
• непривлекательный внешний вид.

При скрытом способе укладки проводов потребуется в стенах сделать соответствующие каналы, которые называют штробами. Штробы делают возле потолка и под прямым углом к приборам. Провода укладывают в гофрированные трубки и крепят в штробу дюбель-скобами. После фиксации трубки с кабелем заделываются алебастром.

Преимущества скрытой электропроводки:

• более продолжительный срок службы;
• отсутствует вероятность повреждения линий;
• абсолютная пожаробезопасность.

Недостатки укладки проводов скрытым способом:

• трудоемкость процесса со слишком большим количеством пыли;
• сложный поиск обрыва сети.

На завершающей стадии проводится пробное включение электричества и проверка всех розеток отверткой-индикатором. Если все показания соответствуют нормам, то осуществляется подключение к сети всей бытовой техники.
