Как подобрать инверторную станцию?

Для начала нужно детально изучить собственные потребности. Для этого складывают питание всех приборов, которые будут запитаны от бензогенератора, а к полученной сумме прибавляют еще 20-30 процентов. Это делают для того, чтобы учесть потребности холодильников, стиральных машин и других приборов, у которых показатель пускового тока отличается от номинальных значений.

Если устройство планируется применять постоянно, то в этом случае выбор должен пасть на классические агрегаты. Как было отмечено выше, в этой ситуации также придется подогнать потребности приборов под производительность установки.

Некоторым покупателям важно получить мобильную установку. В этом случае оптимально выбрать бензиновый электрогенератор, который в отличии от дизельного аналога имеет компактную конструкцию

Использовать устройство следует для снабжения определенного числа приборов, так как мощности недостаточно для всей домашней электросети. Инверторное оборудование в этом случае – наилучший выбор.

Работа сварочного генератора

Многофункциональность генерирующей техники, т.е. возможность использовать ее как независимую электростанцию, и как аппарат для сварки, обеспечивает комфорт и мобильность процесса, а также существенно сокращает время на его подготовку. Такой агрегат достаточно заправить топливом, и он уже готов к сварке. В то время, как подготовка к работе обычного сварочного оборудования (прокладка кабелей, подключение, отладка) занимает намного больше времени, что весьма неудобно.

Практически всегда выгоднее приобрести именно сварочный генератор, а не автономную станцию и отдельно установку для сварки. Ведь часто случается так, что топливный агрегат не обеспечивает работу сварочного аппарата по причине нехватки мощности. А вот генератор для сварки рассчитан на определенную мощность и эксплуатацию в широком спектре температур, что при правильном подборе гарантирует отличное качество созданных швов.

Также немаловажен факт, что подобные установки предназначены для обработки разных металлов в различных, порой сложных климатических условиях. Кроме того, именно в автономных системах предусмотрены разнообразные защитные функции, микропроцессорное управление и возможность автоматической отладки напряжения. Благодаря этому такое оборудование отличается универсальностью, высокой производительностью и безопасностью.

Основные параметры генератора

Большинство пользователей, которые подобрали неудачную технику, ошиблись в правильном подборе номинальной мощности

Это может привести к нестабильной работе, но данный параметр является не единственным, на который стоит обращать внимание при выборе, какой генератор нужен для сварки. Для аппарата важны следующие данные:

Номинальная мощность;
Количество фаз питания;
Резервная кратковременная мощность;
Напряжение.

Все это должно совпадать с параметрами используемого генератора. Таким образом, без предварительного вычисления на совместимость не обойтись.

Выбор генератора

Если вы не знаете, как подобрать генератор для сварочного инвертора, то следует начать с типа двигателя, который в нем находится. Это основное различие, с которого следует начинать подбор. Удобство бензиновых двигателей. А также доступность топлива к ним бесспорна. Возможность работы при разных температурах, а также универсально делает их самым популярным вариантом. Но если вам приходится проводить длительные работы, то дизельные генераторы будут более подходящими.

Следующим параметром является мощность, сила тока, напряжения и прочие электрические характеристики. Когда покупатель задается вопросом, какой мощности нужен генератор для инверторной сварки, здесь нужно отталкиваться от мощности самого инвертора. Дело в том, что сильно слабая мощность генератора приведет к сбоям во время сварки, а слишком большая к перерасходу энергии.

Габариты на самом деле являются очень важным параметром. Удобство использования генератора на практике очень существенно влияет на частоту его применения. Современные инверторные модели являются компактными и экономными. Это приводит к снижению веса, так что управиться с ним можно самостоятельно или вдвоем. Также не возникает проблем при транспортировке. Естественно, что мощные аппараты, которые обладают широким диапазоном параметров, а также вместительным баком, не могут занимать мало места, так что при выборе габаритов нужно учитывать и этот фактор.

Когда люди интересуются как выбрать генератор для сварочного аппарата, они забывают об одном очень важном моменте. Ведь помимо сварочного аппарата им можно питать бытовые приборы дома в отсутствие электричества или другие инструменты для работы. Это предполагает, что техника должна быть универсальной и подходить для всех типов работы

Это предполагает, что техника должна быть универсальной и подходить для всех типов работы.

Помимо того, что двигатели могут различаться по типу используемого топлива, стоит еще разделит их по количеству тактов. Двухтактные применяются в бюджетных моделях. Это отличное недорогое решение, которое подходит для тех, кому нужно использовать генератор не очень часто. Двухтактные двигатели не справляются я длительными нагрузками. Но для дома нет большого смысла переплачивать, так что на простых генераторах такие моторы вполне уместны. Четырехтактный двигатель обладает большей стоимостью, но для профессионального использования его цена вполне оправдана. Он легко переносит длительные нагрузки и встречается в более серьезных генераторах.

Советы по выбору

Критерии выбора определяются целями, для которых вы планируете использовать инверторный генератора. От этого зависит конфигурация синусоиды и мощность установки. Для бытовых нужд обычно хватает 3 кВт мощности и модифицированной синусоиды.

Для обеспечения бесперебойной работы большого офиса – подумайте о более мощных станциях. Так как офисная техника довольно требовательна к качеству тока – выбирайте инверторные генераторы с чистой синусоидой.

Что касается типа двигателя, то от него мало зависит качество тока. С этой точки зрения одинаково хороши как бензиновые, так и дизельные станции. Оба типа двигателей без проблем запускаются и обладают приличным ресурсом.

Ручной стартер всегда безотказный. Но если вы желаете повысить комфорт запуска, то можете купить генератор с электростартером. Данный тип запуска обязателен при оборудовании системы автоматического включения станции в случае перебоев в энергосети.

Установки закрытого типа подойдут для работы на открытом воздухе. В помещениях можно использовать открытые генераторы.

Форма, цвет корпуса, дизайн – зависят от ваших вкусов и предпочтений. Бренд производителя является важным аспектом выбора, но он не решающий.

Источник

Классический бензогенератор

Принцип действия данной модели прост. Топливо углеродного типа поступает в классический мотор, способный работать на бензине или дизтопливе, что приводит в подвижное состояние вал. Последний объединяется с альтернатором. Данное устройство представляет собой электрогенератор, способный конвертировать механическую силу в электроэнергию посредством обмотки и магнитных элементов.

Обычный бензиновый генератор для домашнего использования лишен посредников, что позволяет вращать ротор с одинаковыми оборотами. При падении или повышении вращательного движения повышается или понижается производительность бензогенератора и объем вырабатываемого тока. В этом и заключается минус классического устройства, так как износ подвижных элементов неизбежен, что приводит к снижению оборотов с течением времени.

Также покупателям важно помнить о том, что устройства данного типа обладают дополнительным экономическим недостатком. Так при низкой загрузке, которая находится на уровне ниже номинального, начинается перерасход топлива

Особенно этот момент заметен, когда бензогенератор работает в подобном режиме на протяжении нескольких часов.

Существуют два варианта исполнения альтернаторов: стандартный и инверторный.

Для того, чтобы определиться, какой именно генератор приобретать, следует понять, в чем же принципиальное отличие их исполнений. Также следует учесть следующие факторы: понимание целей применения бензинового генератора и вопрос стоимости. Рассмотрим принцип работы каждого альтернатора по отдельности.

Стандартный альтернатор.

Обычные генераторы переменного тока состоят из набора медных катушек. Эта конструкция генерирует достаточно грубый электрический сигнал.

Для работы генератора необходимо, чтобы двигатель работал на максимальной частоте оборотов, независимо от нагрузки в сети. Соответственно, затрачивая постоянное количество топлива и производя определенный уровень шума. Электрический ток, производимый генератором, не так чист, как того требуют обычно производители техники. Поэтому обычные генераторы не рекомендуется использовать для питания точной электроники. Плюсами же стандартных генераторов, несомненно, является их доступность в любом сегменте мощности и относительная стоимость. Такие производители, как Honda и Europower, выпускают огромный ассортимент стандартных генераторов под любые нужды.

Инвертор.

Инверторные генераторы, в свою очередь, используют другой тип альтернатора и вырабатывают очень чистый переменный ток. А инверторная технология способствует уменьшению веса и размеров генератора. Более того, она позволяет двигателю работать на разных частотах, уменьшая потребление топлива и издаваемый шум.

Инверторный генератор, подключенный к вашему компьютеру, позволит вам продолжать работу даже при потере напряжения в вашей сети. Отличными представителями этой ветки генераторов можно назвать и . Производимая мощность в 2 кВА позволит обеспечить электроэнергией даже 2 компьютера сразу в случае неполадок на линии.

Минусы инверторных генераторов по сравнению со стандартными так же очевидны: их высокая относительная стоимость и отсутствие моделей с мощностью выше 7 кВА. С этой стороны можно сказать, что идеальным вариантом для обеспечения, например, загородного дома энергией, будет являться комбинирование источников резервного питания. Для обычных потребителей можно поставить стандартную высокомощную модель, которая сможет питать все приборы в помещениях, например, с технологией шумоподавления. А для особо требовательных электронных систем всегда можно иметь про запас компактный генератор инверторного типа.

Современный рынок электротехнического оборудования предлагает в настоящее время два вида генераторов, с помощью которых, сжигая углеродное топливо (бензин, дизтопливо или газ), можно получить электрическую энергию. Проблема эта актуальная, потому что работа отечественных энергоснабжающих организаций оставляет желать лучшего. А периодическое отключение подачи электрического тока, подтверждение тому. Итак, нас в этой статье будет интересовать один вопрос: инверторный генератор или обычный – что лучше?

Чтобы разобраться в этом вопросе, необходимо рассмотреть принцип работы двух видов генераторного оборудования, положительные и отрицательные стороны конструкции и эксплуатации, и обратить внимание на некоторые позиции, касающиеся экономической стороны дела

Преимущества и недостатки

Разумеется, главным достоинством электростанции инверторного типа являются достойные параметры выходного напряжения. По-другому и быть не может – ведь для этого он и разрабатывался.

К другим преимуществам относятся:

экономный расход топлива;
компактные габариты;
небольшой вес;
малошумность в работе;
простота управления.

Устройство работает настолько тихо, что его журчание не вызывает раздражения и не слышно в соседней комнате. В городской квартире его можно установить на открытом балконе. В закрытых нежилых помещениях инверторный генератор допускается устанавливать при условии обеспечения беспрепятственного отвода выхлопных газов на улицу.

Единственный минус – цена устройства. По сравнению с обычными бензиновыми или дизельными станциями стоимость их выше, но вложения окупаются исправностью работы дорогой электронной аппаратуры. Ремонт дорогостоящих цифровых устройств иногда может сравниться со стоимостью инверторного генератора.

Что лучше: инверторный генератор или обычный?

Казалось бы, ответ очевиден – инверторный генератор лучше обычного. Но это зависит от того, для каких целей его применяют. Использовать устройства такого типа в качестве источника для питания электроинструментов, нагревательных приборов, освещения – это всё равно, что микроскопом колоть орехи. Результат будет, однако, эффективность от такой работы минимальная.

Конечно, если хватает мощности инверторного генератора, приобретённого для обеспечения электроэнергией электроники, к нему можно подключить электродрель или чайник, но покупать для этого такие установки специально вряд ли стоит. С такими задачами успешно справляются даже самые дешёвые асинхронные станции.

Инверторные бензогенераторы и их преимущества

Рассматривая инверторные бензогенераторы, преимущества, которых перед обычными генераторными станциями очевидны, можно сказать, что инверторные генераторы могут применяться в качестве обычных.

Из преимуществ инверторов можно выделить следующие:

основным преимуществом является высокая степень показателей получаемого тока, что значительным образом позволяет экономить и топливо и деньги;

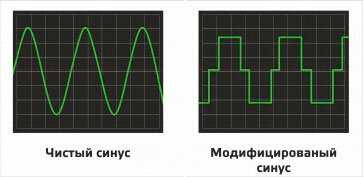

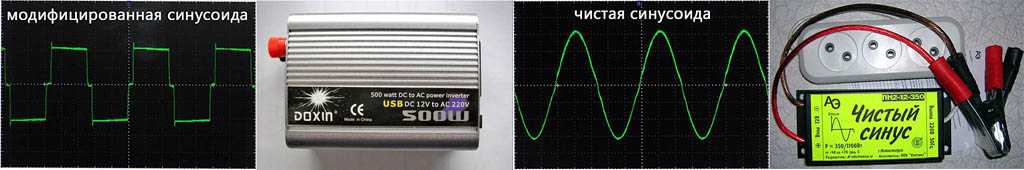

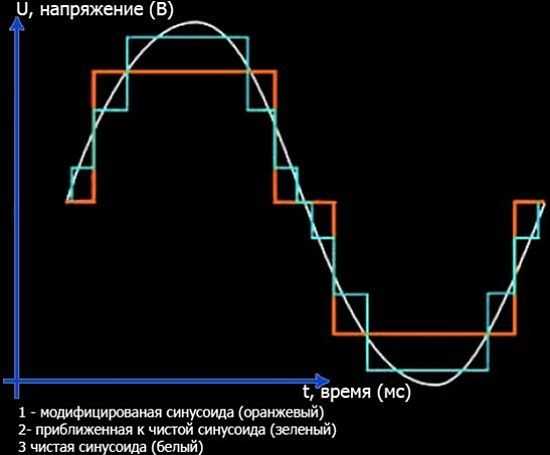

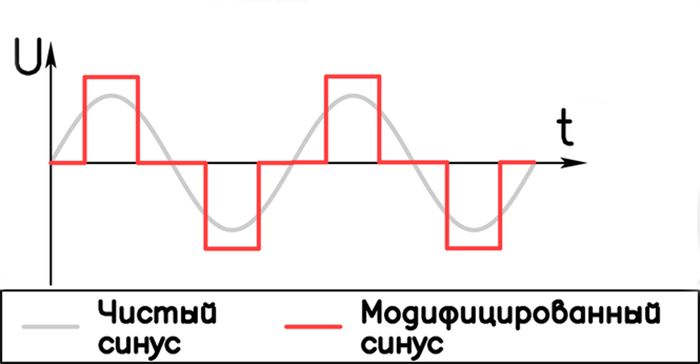

Переменное напряжение различной формы на выходе генераторов

существует огромное разнообразие самых различных генераторов данного типа по своим параметрам мощности – это и бензогенераторы инверторные до 1 киловатт, которые предназначены для обеспечения минимального обеспечения электричеством; кроме того, есть большой выбор среди таких моделей, как бензогенераторы инверторные до 3 киловатт, данные устройства уже могут обеспечить не только освещение в доме, но и пользование небольшими электроприборами; инверторные бензогенераторы до 5 кВт, такие генераторные станции являются наиболее оптимальными для дома; а можно воспользоваться таким генератором, как бензогенератор инверторный 10 кВт, который способен полностью обеспечить дом необходимой энергией, и уже приближен по своим параметрам к полупромышленным генераторам;
генераторные установки бензинового характера обладают компактными габаритами своего размера и веса, потому являются идеальным устройством по обеспечению энергией на выездных праздниках;
кроме того, данные системы генераторов оснащены системой погашения шумов, потому их работа практически не слышна;
данные инверторные станции бензинового типа обладают долговечностью своей работы, конечно же, при условии, что своевременно будут выполняться работы по техническому обслуживанию данных агрегатов.

Инверторный бензиновый генератор или обычный — что лучше выбрать?

В процессе эксплуатации стандартного бензогенератора, устройство создает ток, показатели которого часто не отвечают заданным требованиям потребителей энергии. По этой причине оборудование не используется совместно со сверхточными установками. Пользователю приходится постоянно следить за оборотами, чтобы сохранить скорость на должном уровне. Это приводит к высокому расходу топлива.

Стандартный альтернатор создает грубую энергию на выходе, а инверторное оборудование комплектуется регуляторами и преобразователями. По этой причине переменное напряжение становится постоянным, а регулятору удается исправить рабочие показатели. После этого ток снова преобразовывается в переменное напряжение, технические характеристики которого становятся более чистыми. В итоге отколнение синусоиды остается в пределах 2,5%. Для контроля тока используется обратная связь, поэтому пользователь имеет возможность применить стабильную частоту при заданном напряжении для питания устройств. Обратная связь отвечает за контроль вращения мотора, а генератор тока подключен к двигателю напрямую.

Другим важным достоинством инверторного бензогенератора выступает то, что устройство подстраивается под текущий показатель нагрузок. Так при подаче напряжения на единственное устройство с 1кВт при максимальной мощности бензогенератора в 2кВт, последний переходит в режим работы с половинчатой производительностью. Результатом будет сокращение потребления топлива, а при подключении других устройств прибор снова увеличивает свои обороты в автоматическом режиме. Пользователь, отдающий предпочтение инверторной установке, может затрачивать только ту энергию, которая требуется для работы приборов, экономя потребление дорогого топлива.

Особенности выбора бензогенератора

Многие покупатели задаются вопросом о том, какую установку выбрать – обычную или инверторную? Стоит заметить, что различия между бензогенераторами следует сочетать с поставленными целями. Инверторные модели отличаются от классических в том плане, что в процессе работы создается иное напряжение. Также разница лежит в дополнительных функциях, доступных пользователю. Перечислим некоторые из особенностей:

В инверторном бензогенераторе ток отвечает заданным техническим показателям;
При работе с бытовыми потребителями инверторное оборудование создает оптимальные эксплуатационные условия, исключая риск скачкообразного изменения напряжения;
Инверторная станция отвечает за плавность запуска и снабжает потребителей сразу после отключения централизованного питания;
Причиной спроса на инверторное оборудование остается качество работы устройств. Подобный бензогенератор оснащается микросхемами от европейских производителей, что приводит к увеличению рабочего ресурса;
Продолжительность эксплуатации устройства при соблюдении установленных требований значительно превосходят ту же характеристику классических устройств;
Дополнительное повышение производительности осуществимо при регулярной замене масла, а также сезонном техническом обслуживании узлов прибора.

Подключение генератора к дому

Вот промежуточный этап монтажа, на фото показано, что куда и откуда:

9 Подключаем генератор

Счетчик стоит на улице, после него – двухполюсный автомат на 40 Ампер, далее СИП идёт по стене дома в стандартный электрощит, который показывать здесь нет надобности. Это так было. Теперь – СИП в домашний щиток идёт не сразу, а через АВР. Вот что получилось со стороны улицы:

9_2 Всё подключено. Место для подключения генератора

А вот что получилось в комнате, с другой стороны этой стены:

10 Монтаж щитка с АВР

Видно, что на третью пару контактов реле прикручены 2 провода (черный и белый), они как раз и разрешают запуск генератора, когда нет напряжения из города.

Слева на фото заходит кабель со счетчика (из города), чуть ниже – ПВС от генератора. Справа заходит СИП, через который питание идёт на домовой электрощиток.

Щиток установлен. Слева – платяной шкаф, справа – стена:

11 Щиток с АВР установлен

Вот как всё выглядит в итоге:

12 Крышка щитка открыта

Щиток с АВР в обслуживании не нуждается, разве что раз в 2-3 года электрик должен проверять протяжку клемм и чистоту контактов.

Инверторные генераторы — что это?

Примерно в 2006-2007 году лет начались поставки инверторных мини-электростанций. Что же это такое, и каков принцип работы? В этой статье поговорим о плюсах и минусах данного типа силового оборудования.

От «чемоданчиков» до систем автономного энергоснабжения

Рынок инверторных электрогенераторов не стоит на месте. И теперь, от привычных нам переносных «чемоданчиков», которые так полюбились за маленький вес и низкий расход появляются новые инверторные электроагрегаты. Это уже полноценные резервные источники питания. И вот еще новшества последних нескольких лет- дизельные инверторные генераторы! Примеры Вы можете посмотреть внизу страницы.

Принцип работы

По большей части, инвертора не очень сильно от обычных синхронных электростанций. Разница лишь в том, что выходное «постоянное» напряжение с альтернатора дополнительно преобразуется в переменное специальным блоком «инверторным преобразователем». Что такое инверторный преобразователь? Это устройство, которое по сути «рисует» синусоиду тока и напряжения, в которой отсутствуют искажения, как у обычного синхронного альтернатора.

На схематичном рисунке видно как выходной ток преобразуется из постоянного в переменный.

Почему он экономичен?

Ответ так же прост, как и вопрос. Электрогенератор инверторного типа не имеет постоянных оборотов двигателя, как у обычных электростанций (1500/3000 об/мин), они ему не нужны. Чистота, и как следствие напряжение формируется из волшебного блока, под названием «инверторный преобразователь». Что это значит? Другими словами — количество оборотов увеличивается пропорционально нагрузке, чем больше нагрузка, тем выше потребление.

Плюсы и минусы

1. Экономия топлива до 20-25%

2. Моторесурс выше в среднем на 25-30%

3. Чистое выходное напряжение (идеально для чувствительного к качеству напряжения оборудования -медицинского и средств связи)

4. Низкий уровень шума.

Минусы:

Цена. Она к сожалению не может быть дешевой, потому что в блоке применяется много дорогостоящих современных компонентов (тиристорные ключи, высокотемпературные электролиты и т.д.) Китайские дешевые инвертора не обладают и половиной достоинств настоящей инверторной мини-электростанции, и ресурс их составляет не более 500 мото часов.

Как выбрать?

Выбирая электростанцию нужно учесть мощность потребителя и его характеристики.

Проще всего с омическими потребителями, они преобразуют электроэнергию в тепло или свет. В момент пуска их потребление не превышает эксплуатационного

Поэтому подключая лампу накаливания или утюг, нужно обратить внимание на их суммарную мощность

С индуктивными потребителями дело обстоит немного сложнее. В их конструкцию входит электродвигатель. Поэтому в момент пуска кратковременное потребление мощности индуктивного аппарата возрастает от двух до семи раз по сравнению с рабочей мощностью.

Всё зависит от нагрузки потребителя. Малонагруженные двигатели установлены в электроинструменте, к примеру, в электролобзиках и перфораторах. Насосы, компрессоры, стиральные машины и холодильники называют нагруженными устройствами, потому что их моторы не имеют холостого хода. Поэтому в момент включения скачок потребляемой мощности весьма значителен.

Суммарная мощность потребителей должна быть на 15-20 % меньше номинальной мощности генератора. Не забудьте про индуктивные нагрузки. Тогда электростанция будет служить вам исправно и долго, а перебоев с подачей электроэнергии не будет.

Недостатки

Про достоинства инверторной техники написано много, а про недостатки не сыщешь и двух слов.

Для того чтобы не выбрать кота в мешке и не пожалеть о покупке, предлагаем вам рассмотреть еще и недостатки:

Цена;
Сложность конструкции;
Маленькая мощность;
Недопустимость перегрузок.

Цена на инверторы

В противоположность обычным генераторам, инверторы стоят намного дороже. Высокая стоимость обусловлена сложной конструкцией.

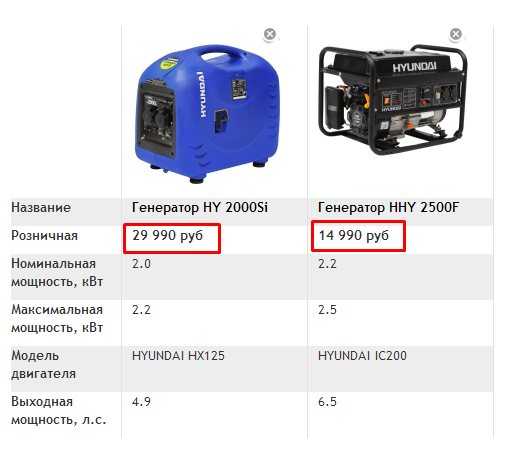

Для сравнения возьмем обычный бензиновый генератор Hyundai HHY 2500F и инверторную модель HY 2000Si;

Цена инверторного генератора почти в два раза дороже своего «классического» аналога.

Сложность конструкции

Сложность конструкции инверторов приводит к увеличению вероятности отказов. Кроме того, в аппаратах используется аккумуляторы ограниченной ёмкости, которые нельзя заменить.

Отсюда появляется необходимость покупать инвертор с батареей нужной ёмкости для ваших потребителей. При использовании слишком мощных устройств аккумуляторная батарея не будет успевать заряжаться и придется отключать нагрузку, ожидая пока аккумулятор снова зарядится.

Мощность

В настоящее время, из-за сложной конструкции, просто не выгодно производить инверторы мощностью более 7000 ватт. Это один из главных недостатков. Но, с улучшением технологии производства цены будут падать, а максимальная выходная мощность таких устройств будет только расти.

Если вам нужно более 7000 ватт и для одного из потребителей просто необходима качественная электроэнергия, вы всегда сможете выбрать маленький инвертор для энергообеспечения только нескольких потребителей и мощный обычный генератор, для питания всех остальных устройств.

Как подготовить инвертор к работе

Для начала установите инвертор на ровную и горизонтальную поверхность.
Залейте масло и проверьте уровень при помощи щупа. Уровень масло нужно проверять каждый раз перед запуском двигателя. Электроника просто автоматически отключит мотор генератора, если уровень масла будет ниже минимального.
Залейте бензин в инвертор. С бензином экспериментировать не надо. Заливайте только 92.
Проверка воздушного фильтра. Его нужно проверять каждый раз перед запуском техники. При необходимости прочистите его или замените.
Перед запуском инвертора, надёжно заземлите агрегат.

Какое масло заливать?

В картер инверторного генератора, оснащенного четырехтактным двигателем, нужно заливать соответствующее масло. В бензобак двухтактного мотора заливается топливно-масляная смесь в пропорциях 100:50. То есть на 100 мл масла, нужно 50 мл бензина. Но в любом случае, нужно использовать только масло, которое рекомендует производитель инвертора.

Подготовка к запуску.

Поверните кран на крышке топливного бака в положение ВКЛЮЧЕНО.
Выключатель двигателя в положение ВКЛЮЧЕНО.
Если агрегат не прогрет, переведите воздушную заслонку в положение СТАРТ (START).
Запуск. Потяните ручку стартера до появления сопротивления. Затем резко дёрните.После чего, плавно верните ее в исходное положение. Ни в коем случае не бросайте ручку, иначе произойдет сцепление стартера с валом привода/
После того, как аппарат прогреется, переведите воздушную заслонку в положение РАБОТА

Для того чтобы выбрать генератор инвертного типа, внимательно изучите приведенную информацию.

Переделка генератора

Дальше работаем у клиента.

Чтобы генератор подключить через АВР к дому, его надо переделать.

5 Разбираем генератор

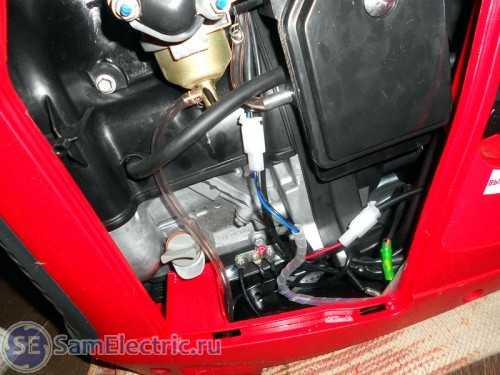

Мне важно добраться до проводов, идущих на выключатель двигателя, и до выхода 220В

6 Ищем нужные провода

Как и в Хутере, в этом генераторе (думаю, что и во всех других) двигатель запустится только при замкнутых контактах этого выключателя.

7 Панель управления сзади

Подключаю выходной кабель к генератору. Использую кабель ПВС 4х1,5. Максимальная мощность, которая будет передаваться по этому кабелю – 2 кВт, ток не более 10А. Если ток будет превышен, должна сработать защита генератора. Кроме того, эти провода защищены автоматом Q2 на 16А.

8 Подключаем кабель управления и питания

Коричневый – фаза,
Синий – ноль,
Черный и белый – размыкание контактов выключателя двигателя.

Напоминаю, что на выходах генератора нет понятий “Фаза” и “Ноль”, выходы назначаются волевым решением электрика при подключении. И потом их менять нельзя.

Кабель заканчивается разъемом ССИ на 4 контакта. В состоянии генератора, когда он физически отключен от дома, на конце кабеля стоит такая заглушка:

8_2 Выходной разъем генератора

В этой заглушке стоит перемычка, которая позволяет включать генератор в любом месте, например, на природе. Кроме того, это защищает от случайного прикосновения, поскольку без этой заглушки, как и без подключения к АВР, генератор не включится.

Итоги обзора

При выборе автономных источников питания надо учитывать много факторов:

условия эксплуатации;
общую мощность, потребляемую нагрузкой;
сезонный период эксплуатации отдельных элементов нагрузки;
требования к источникам питания бытовой электротехники;
какой вид топлива для двигателя, бензиновый, дизельный или на газе;
финансовые возможности потребителя и много других факторов.

Отдельные примеры выбора генератора:

Когда мощность потребляемой электроэнергии на объекте превышает 6 кВт, нет смысла рассчитывать на использование инверторных моделей. Производители делают генераторы только до 6 кВт. Значит, однозначно надо устанавливать классический вариант.
В случаях длительной эксплуатации, при сбалансированной нагрузке с выходной мощностью источника питания (потребляемая мощность нагрузкой должна приравниваться к максимальной мощности вырабатываемой генератором) использование классического варианта будет эффективнее.
Для медицинских учреждений, научно-исследовательских лабораторий, объектов с аппаратурой связи, где используются персональные компьютеры, требующие стабильных источников питания, при временной эксплуатации в аварийных ситуациях, в отсутствии электроэнергии в промышленных сетях лучше использовать инверторные генераторы.
Для частного дома, при наличии финансов, в случае длительной или постоянной эксплуатации, одним из оптимальных вариантов считается разделение нагрузки на разные источники питания.

Подключение генератора в распределительном щите на разные группы

Такое подключение, разделить источники питания для различных групп потребления электроэнергии, подходит для сетей освещения, розеток к которым подключаются компьютеры, телевизоры, бытовые приборы. Им необходимо подавать питание со стабильными параметрами, которое предоставит инверторный аппарат.

В системе отопления электрические «тёплые полы» с потребляемой мощностью 3 кВт, которая используется сезонно, разумно установить модель классического типа. Мощность такого аппарата должна быть примерно равная мощности нагрузки, это обеспечит оптимальный режим его работы, экономию топлива и безаварийную эксплуатацию.

Как выглядит подключение двух генераторов

Инверторный аппарат подключается в распределительном щите на розеточные и осветительные группы. Классические генераторы включаются на сети греющих кабелей, для отопления пола. Предпочтительней чтобы двигатели генераторов работали на одном виде топлива, дизельный или бензиновый.

Потребителям, для которых цена генераторов не имеет значения, в аварийных случаях лучше использовать инверторный тип. Это обеспечит экономичный расход топлива и исключит поломки дорогостоящего оборудования.
