Антенна дельта

Известные типы антенн

Антенна GPS

В последнее время наиболее распространены следующие типы комнатных ДМВ антенн:

  • Так называемый «волновой канал»;
  • Логопериодическая антенна;
  • Полуволновой вибратор симметричного типа;
  • Универсальная антенна под названием «Дельта», обеспечивающая приём каналов в МВ и дмв диапазонах.

Рассмотрим каждую из этих разновидностей приёмных устройств более подробно.

Антенны типа «волновой канал» обладают сравнительно узким лепестком направленности на передающую станцию, что одновременно сочетается с большим коэффициентом усиления. Эти показатели неразрывно связаны между собой и напрямую зависят от числа звеньев и длины антенной конструкции.

Все эти недостатки удаётся преодолеть при применении схожей по конструкции с волновым каналом антенны с логопериодическим характером размещения диполей. Обе эти разновидности способны эффективно обрабатывать сигнал лишь при условии предельной точности изготовления и размещения активных элементов.

Ещё одной модификацией простых в исполнении бытовых антенн для цифрового тв является полуволновой вибратор, представляющий собой разомкнутую четвертьволновую линию, отдельные части которой располагаются по одной прямой (сморите рисунок).

Полуволновой вибратор

Этот элемент является составной частью большинства рассматриваемых здесь образцов антенного оборудования.

Определённый интерес представляют универсальные телевизионные антенны дельта, предназначающиеся специально для приема частот практически во всем диапазоне принимаемых волн (МВ плюс дмв). Их с некоторыми оговорками также можно отнести к тому же классу, что и рассмотренные ранее.

Отдельные образцы этих изделий рассчитаны на установку в пределах комнаты, а часть из них могут устанавливаться за пределами помещения на балконе, например (уличная конструкция). Различие этих двух исполнений состоит в разном количестве наборных элементов (диполей), вследствие чего они несколько отличны по своим габаритам и весу.

Естественно, что внутренняя или комнатная антенна обладает не такими показателями, как внешняя, однако, она вполне подходит для приёма сигнала с не очень удалённого телецентра (фото наружной конструкции смотрите ниже).

Наружная антенна «Дельта»

Телевизионная антенна Дельта

Телевизионная антенна Дельта, выпускаемая научно производственным объединением оборудования и систем
коммуникации, уже много лет пользуется заслуженным спросом у пользователей России и стран СНГ. В
номенклатуре изделий присутствуют устройства метрового диапазона, дециметрового диапазона и
широкополосные, усиливающие сигналы в обоих диапазонах — МВ и ДМВ; коллективные антенны и индивидуального пользования; наружные и
комнатные, логопериодические и волновой канал.

Таблица моделей

В таблице приведены характеристики: индивидуальные наружные
широкополосные телевизионные антенны Дельта. Все они
сконструированы для приёма с 1
по 60 телеканал и рассчитаны для просмотра как аналоговых, так и
цифровых передач. Буква А означает, что это активная антенна Дельта с усилителем . Некоторые
модели, для удобства подключения
антенного кабеля, оснащены F-разъёмами
и обозначаются буквой F.

Таблица: Телевизионные антенны Дельта
Модели Особенности К-т усиления
Н3311 Симметричный вибратор МВи логопериодическая ДМВ 0/1/9
Н3311А Аналог Н3311 —
с усилителем
20/20/26
Н311.02 Симметричный вибратор МВи логопериодическая ДМВ 0/1/8
Н311.02F Симметричный вибратор МВи логопериодическая
ДМВ, F-разъём
0/1/8
Н311A.02F Аналог Н311.02F с усилителем 20/20/26
Н311А.02 Аналог Н311.02 активная 20/20/26
Н1321 Аналог Н321, алюминий 1/1/4
Н1321А Аналог Н1321 с усилителем 20/20/25
Н391 Горизонтальная поляризация 1/6/8
Н391А Аналогична Н391 — антенна дельта
с усилителем
20/26/28
Н311А1 А1- усилитель ДМВ 0/1/20
Н341 0/1/11
Н341А Аналог Н341 активная 1/2/10
Н311-01 22 элемента 0/1/8
Н311А-01 Аналог Н311-01 с усилителем 20/20/25
Н351 34 элемента 0/0/12
Н351А Аналог Н351 активная 0/0/12
Н361 42 элемента 1/6/11
Н361А Аналог Н361 с усилителем 20/24/30
Н321 14 элементов 0/1/4
Н321А Аналог Н321 активная 20/20/25
Н321А1 Аналог Н321 с усилителем ДМВ 0/1/16
Н375 43 элемента 3/6/11

Антенна Дельта c усилителем

Антенна дельта с усилителем настраивается на приём телевизионных сигналов в соответствии с таблицей частот телевизионных каналов эфирного телевидения, приведенной в разделе
Эфирные телевизионные каналы».

Устройство антенны Дельта Н311

Телевизионная антенна Дельта Н311 представляет из себя антенный модуль —
логопериодическую конструкцию для дециметровых волн и двух вибраторов для
приёма волн метрового диапазона. Устройство крепится на мачту и ориентируется
на телецентр при помощи узла крепления. В антенной коробке находится
плата согласования, или антенный усилитель модели Н311А.

Комнатная антенна Дельта

Комнатные антенны Дельта, предназначены для приёма телевизионных сигналов внутри помещения, их конструкция и модификации, описаны в разделе

«комнатные антенны с усилителем».

Особенности эксплуатации

Длительная эксплуатация антенн типа «Дельта» на открытом воздухе предполагает тщательную герметизацию зон ввода и подключения кабеля и провода. В случае отсутствия на изделии следов обработки защитными средствами необходимо проделать эту операцию самостоятельно (с учётом возможностей данной модели).

Попадание влаги внутрь схемы усилителя или на контактные соединения может привести к выходу из строя всей конструкции, а подключаемый к ней кабель в условиях повышенной влажности может полностью отмокнуть. Возможные последствия этих нарушений эксплуатации – КЗ в цепях питания и полное перегорание всей электронной части устройства.

Дополнительная информация. Единственно правильный выход из сложившейся ситуации – полная замена отмокшего кабеля вместе с антенным штекером.

Просушка намокшего кабельного изделия недопустима, поскольку с течением времени он всё равно выйдет из строя из-за наличия повреждённых коррозией внутренних элементов (экранирующей оплетки, в частности).

В случае заметного ухудшения качества приёма по всем или нескольким телевизионным каналам (или полного его пропадания) следует разобрать штекер и убедиться в нормальном состоянии распайки центральной жилы и оплётки. При обнаружении серьёзных нарушений необходимо отрезать кабель поблизости от повреждённого разъёма и оформить новое контактное соединение в виде антенного штекера.

В заключение отметим, что для самостоятельной сборки антенны типа «Дельта» необходим соответствующий уровень подготовки и наличие навыков работы с устройствами этого класса. Профессиональных данных для этого в Интернете недостаточно, поскольку вся представленная в разделах по этой тематике информация касается в основном радиолюбительских образцов.

Какие варианты подключения есть

Подключение ТВ приставки к телевизору через антенну начинается с выбора приемника. Здесь возможно два варианта — установка на улице или в доме.

Наружная ТВ-антенна

Особенность устройства заключается в монтаже за окном или на крыше.

Преимущество устройства в лучшем приеме телевидения и возможности уменьшить помехи. Перед тем как подключить антенну к телевизору через приставку, проверьте направление и частоту трансляции.

В продаже можно найти множество модификаций уличных антенн, которые можно подключить для просмотра цифрового телевидения. Они отличаются диапазоном принимаемых частот, формой, размером, материалом и иными параметрами.

При выборе устройства следуйте таким правилам:

При большой удаленности от источника сигнала рекомендуется подключение активной антенны к цифровой приставке с усилителем. В таком случае можно улучшить качество картинки.

Если вы проживаете недалеко от источника сигнала телевидения, лучше использовать пассивные антенны. Они не так восприимчивы к помехам и появлению разных «шумов».

  • В плохих условиях приема, когда сигнал скрыт за лесополосой или многоэтажными домами, используйте широкополосную антенну. Ее особенность состоит в возможности захвата всех цифровых потоков телевидения, в том числе отраженных.
  • При хорошей видимости передатчика предпочтение лучше отдать направленному приемнику. Его особенность состоит в концентрации и усилении данных.

Комнатная ТВ-антенна

Как вариант, можно подключить комнатную антенну к ТВ приставке. Это решение подходит в случаях, когда вы проживаете в большом городе, а силы сигнала достаточно для применения домашнего приемника. Такие устройства имеют небольшой коэффициент усиления, поэтому комплектуются дополнительными усилителями. По этой причине на устройство могут влиять разные электроприборы и тем самым ухудшать качество сигнала.

Спутниковая ТВ-антенна

Многие спрашивают, можно ли подсоединить спутниковую антенну к цифровой приставке. Сделать это не выйдет, ведь такое оборудование не способно принимать сигнал наземного телевидения. Оно настроено только на спутниковый поток и работает только с ним.

Назначение и основные различия

Сплиттеры позволяют равномерно разделить телевизионный сигнал между несколькими выходами. Например, если уровень входного сигнала был 12 Дб, то на выходах двойного делителя он будет 6 Дб, тройного – 4 Дб, четверного – 3 Дб.

Двойной сплиттер

На рисунке представлено схематическое изображение двойного сплиттера, где:

А – вход сигнала;

В и С – выход.

Антенные разветвители данного типа используются в тех случаях, когда необходимо подать сигнал на 2 или 3 телевизора, можно и более, если устройство с усилителем (активный сплиттер). В качестве примера можно привести модель польского производителя ARA-01A.

Диплексоры позволяют соединить два сигнала в один. Большинство моделей сумматоров является универсальными, они могут работать в двух направлениях, то есть исполнять роль сумматора или делителя.

Двойной диплексор

На рисунке представлено схематическое изображение двойного диплексора, где:

А и В – входные сигналы;

С – выходной сигнал.

Диплексор применяется в тех случаях, когда необходимо пустить по одному кабелю сигнал от спутниковой и обычной антенны или совместить сигналы различных диапазонов. На рисунке показан пример совместного использования сумматора и делителя, где:

  • А – телевизионная антенна;
  • В – спутниковая антенна;
  • С – сумматор;
  • D – розетка со встроенным делителем для подключения двух телевизионных кабелей.

Схема совместного использования сумматора и делителя Ответвители служат для организации магистральной телевизионной сети, например, для отвода сигнала в квартиры многоэтажного дома.

Схема организации магистрали

На рисунке показан пример организации магистрали при помощи нескольких ответвителей, где:

  • А – входящий сигнал;
  • B, C, D, E, F, G, H, I, J – отвод сигналов (tap), например, на каждый этаж девятиэтажного дома.

Как видно из схемы соединения, у таких устройств один выход проходной, с него сигнал подается на входной разъем следующего ответвителя.

Видео: телевизионный антенный разветвитель.

К антенным разветвителям также можно отнести блокиратор диапазонов (заглушка), который широко применяется операторами кабельного телевидения для разделения социальных и платных пакетов подключения.

В быту чаще всего используются именно сплиттеры, они служат для подключения к входящему в квартиру антенному кабелю нескольких телевизоров, именно от этих устройств напрямую зависит качество телевизионного сигнала.

Нужно ли подключать антенну?

В завершении ответим на вопрос, нужно ли вообще подключать антенну к цифровой приставке. Здесь у вас имеется несколько вариантов:

  1. Подключитесь к провайдеру. В таком случае поставщик затягивает кабель в квартиру, поэтому в ТВ-антенне нет необходимости.
  2. Соединение с общедомовой антенной. В таком случае в покупке дополнительного приемника также нет нужды. Единственное, что может потребоваться — усилитель.
  3. Если первые два варианта не подходят по разным причинам, единственное решение — купить ТВ-антенну и подключить ее к приставке цифрового телевидения по указанным выше рекомендациям.

Варианты монтажа краба для ТВ антенны

В зависимости от условий и требований к интерьеру помещения, варианты монтажа краба могут быть такими:

  • Если телевизионный кабель проложен в стене, то в месте врезки сплиттера штробу вскрывают и расширяют до нужного размера. При восстановлении финишного покрытия проём лучше закрыть декоративной крышкой. Заменить устройство или подключить дополнительный канал можно будет легко и быстро;
  • Наружная проводка с делителем делается в нежилых комнатах. Там, где нельзя портить интерьер служебного помещения, кабель и делители прячут в пластиковые короба;
  • При напольной разводке кабель и сплиттеры помещают в специальных каналах внутри плинтусов.

Телевизионная антенна Дельта

Телевизионная антенна Дельта, выпускаемая научно производственным объединением оборудования и систем коммуникации, уже много лет пользуется заслуженным спросом у пользователей России и стран СНГ.

В номенклатуре изделий присутствуют устройства метрового диапазона, дециметрового диапазона и широкополосные, усиливающие сигналы в обоих диапазонах — МВ и ДМВ; коллективные антенны и антенны индивидуального пользования; наружные и комнатные, логопериодические

и волновой канал.

ТВ антенны Дельта

В таблице приведены характеристики: индивидуальные наружные широкополосные телевизионные антенны Дельта.

Все они сконструированы для приёма с 1 по 60 телевизионный канал и рассчитаны для просмотра как аналоговых, так и цифровых передач. Буква А означает, что это активная антенна Дельта с усилителем . Некоторые модели, для удобства подключения антенного кабеля, оснащены F-разъёмами и обозначаются буквой F.

и логопериодическая ДМВ

и логопериодическая ДМВ

и логопериодическая ДМВ, F-разъём

Антенна Дельта c усилителем

Назначение приёмной телевизионной антенны — индивидуальный приём сигналов телевизионного вещания горизонтальной поляризации в диапазоне частот от 48,5 МГц до 790 МГц с 1 по 60 телевизионный канал. Антенна Дельта Н311 обеспечивает просмотр телевизионных программ в зоне уверенного приёма, активная антенна Дельта Н311А со встроенным усилителем применяется в зоне слабого сигнала от телецентра. Дальность и качество приёма зависят от места установки и высоты расположения приёмной антенны, мощности телевизионного передатчика, рельефа местности и уровня радиоэлектронных помех.

Антенна дельта с усилителем настраивается на приём телевизионных сигналов в соответствии с таблицей частот телевизионных каналов эфирного телевидения, приведенной в разделе Эфирные телевизионные каналы».

Устройство антенны Дельта Н311

Телевизионная антенна Дельта Н311 представляет из себя антенный модуль — логопериодическую антенну дециметровых волн и двух вибраторов для приёма волн метрового диапазона. Устройство крепится на мачту и ориентируется на телецентр при помощи узла крепления. В антенной коробке находится плата согласования, или антенный усилитель модели Дельта Н311А.

Порядок сборки и установки антенны для телевизора Дельта Н311

Антенна Дельта Н 311-01 схема подключения. В первую очередь в тв антенне дельта собирают вибраторы метрового диапазона и присоединяют их к антенной коробке. Далее нужно присоединить антенный кабель, для чего необходимо снять защитную оболочку, экранирующую оплётку и внутренний изолятор, освободив их на 10 мм. Произвести подключение антенны дельта: снять крышку антенной коробки, отвернув закрепляющую её гайку, вставить разделанный конец антенного кабеля в центральное отверстие антенной коробки и подключить к плате согласования. Установить антенну дельта н311 на мачте и закрепить её на высоте, достаточной для прямой видимости на телебашню. Вращая устройство в ту или иную сторону, по наилучшему изображению определить оптимальный угол ориентации и закрепить антенну окончательно. Зафиксировать антенный кабель на мачте, подсоединить заземляющий провод к гайке на шпильке заземления, расположенной на узле крепления.

Комнатная антенна Дельта

Комнатные антенны Дельта, предназначеные для приёма телевизионных сигналов, их конструкция и модификации, описаны в разделе «комнатные антенны с усилителем».

Комнатная антенна Дельта К131 является аналогом простейшей пассивной логопериодической антенны Дельта, весьма популярной у потребителя благодаря своим небольшим габаритам и простоте эксплуатации. Отличие между ними в более крепкой и ударопрочной конструкции модели Дельта К131. Устройство принимает телевизионные сигналы дециметрового диапазона с 21 по 60 частотный канал и имеет средний коэффициент усиления 4 дБ. Длины кабеля 2 м достаточно для установки и ориентации комнатной антенны Дельта K131 в непосредственной близости от телевизора.

Способы для подключения ТВ розеток

На данный момент существует три основных способа для того, чтобы подключить розетку для антенны и интернета:

  • Используя схему «Звезда».
  • Проходная схема.
  • Подключение цифрового телевидения.

Схема «Звезда» для подключения к сети множества устройств при помощи одной антенны используется чаще всего, поскольку обладает рядом преимуществ:

  • Проводка на все розетки выходит из одного места, что способствует удобному монтажу и техническому обслуживанию.
  • Сигнал практически не затухает, что обеспечивает максимальный уровень качества.
  • Если одна из сигнальных линий выходит из строя, все остальные розетки будут нормально функционировать.

Как правило, в помещении прокладывают кабель, обеспечивающий сигнал для кабельного телевидения. В большинстве случаев такой кабель обладает хорошим уровнем сигнала.

Важно!

Если вы планируете подключение двух или больше устройств, необходимо узнать у вашего провайдера, достаточно ли мощности сигнала для этой цели. Уровень сигнала могут усилить по вашей просьбе, поскольку провайдер обладает необходимыми ресурсами для этого. Также в некоторых случаях необходимо доплачивать при подключении дополнительных телевизионных устройств, а при самовольном подключении нескольких телевизоров можно нарваться на штраф.

Если вы сомневаетесь в том, что общей мощности хватит на несколько устройств, нужно запланировать установку телевизионного усилителя. Для максимальной эффективности усилитель устанавливается на минимальном расстоянии от источника сигнала (таким местом может быть вход в квартиру) либо в ТВ щитке, расположенном в самом подъезде.

Проходную схему подключения телевидения также иногда называют «шлейфом».

Обратите внимание!

При использовании проходной схемы для подключения необходимо использовать исключительно проходные розетки. В качестве последней розетки нужно использовать оконечную.

При такой схеме максимальный уровень сигнала будет достигается на первом устройстве в сравнении с последним подключенным устройством, однако разница будет незначительной. Этот эффект не столь критичен из-за того, что сигнал при использовании кабельного телевидения достаточно сильный для обеспечения всех телевизионных устройств. Если же использовать качественный телевизионный кабель и правильно подключить все разъемы, качество картинки невозможно отличить невооруженным глазом.

Для подключения цифрового телевидения используют электрические розетки, совмещенные с интернетом. ITPV отличается от обычного аналогового сигнала качеством картинки, изображение гораздо четче и цвета более выразительные. Для подключения цифрового телевидения можно использовать только схему «Звезда».

Основное отличие заключается в том, что для подключения телевизоров используют кабель Ethernet. Также сплиттер замещается цифровым разветвителем, для этого используют маршрутизаторы, которые обладают одним входом и множеством выходов для подключения телевизионных устройств. Также нужно помнить, что для использования цифрового телевидения необходимо, чтобы устройство могло принимать такой сигнал. Если же телевизор не может принимать сигнал в цифровом формате, принято использовать специальные SD-приставки.

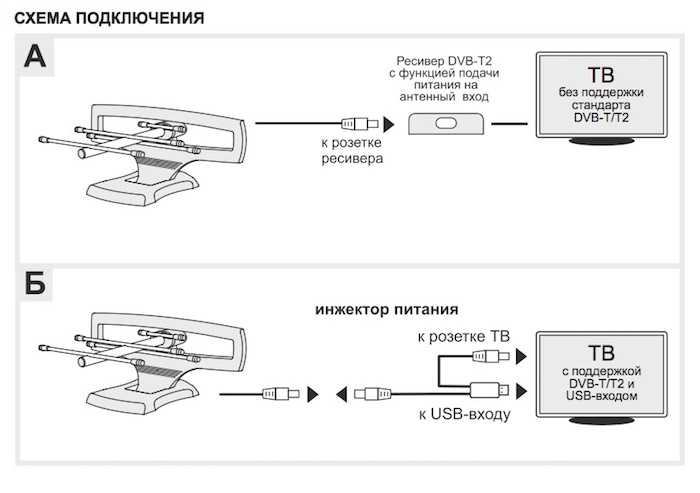

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

  1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
  2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания

  • По воздуху или под землей: как подвести электричество к загородному дому?
  • Соединяем медный и алюминиевый провода: как правильно?

Подключение и настройка антенны

Разъём для антенны обычно находится сзади телевизора, на нём можно найти маркировку, например, «ANT IN», «ANT».

Если маркировки такой нет, то разъём этот можно легко отличить по его внешнему виду. Это округлая форма, внутри которой находится металлическое более мелкое отверстие для присоединения центральной жилы:

Если ваш телевизор способен принимать и эфирный сигнал, и спутниковый, типа DVB-S , разъёма сзади будет расположено два.

Под тем, куда подключается спутниковая антенна, можно найти маркировки, вроде «ANT SAT» и «IN SATELLITE». В середине разъёма также находится отверстие в центре, которое обрамлено резьбой для привинчивания штекера:

Обыкновенный кабель подключить легко. Штекер поместите в гнездо таким образом, чтобы выступ в его центре попал в отверстие, а кольцевое обрамление покрыло окантовку. Подключая спутниковый кабель, прикрутите штекер с резьбой, чтобы упрочнить соединение.

Общедомовая антенна

Для подключения общедомовой телеантенны обратитесь в управляющую компанию для заключения договора. За доступ к общедомовой используемой антенне взимается определённая вашей управляющей компанией плата. Тарифы зависят от региона.

После подписания бумаги вам присоединят ответвление кабеля из вашей квартиры в общую разводку. Проложите шнур по вашей квартире, а после этого присоедините к нему штекер.

Общедомовая антенна отлично подойдёт тем, кто не хочет терять своё время на выбор, покупку, подключение и установку своей антенны. Но качество работы коллективного оборудование будет зависеть исключительно от компании, предоставляющей услугу.

Перед тем как принять решение о подключении, выясните у соседей, довольны ли они качеством принимаемого их телевизорами сигнала.

Особенности подключения антенны к ТВ

Разница в подключении к разным моделям телевизоров зависит от того, встроен ли у модели тюнер. Возможно, ваш телевизор предназначен только для передачи цифрового эфира. В каких-то случаях необходимо докупать оборудование. В целом, подход к настройке отличается незначительно.

Рассмотрим особенности подключения ТВ от самых распространённых производителей:

Присоединение кабеля без штекера

Бывают случаи, когда в срочном порядке требуется примонтировать к ТВ-приёмнику антенну, а штекера у вас нет. На небольшой промежуток времени можно осуществить подключение без его использования.

Делайте это в такой последовательности:

Помните, что это только временная мера, как можно скорее обзаведитесь штекером и установите его.

Как подключить сразу несколько телевизоров к единой антенне?

При необходимости подключения не одного телевизора, подготовьте специальные для этого устройства – сплиттеры и разветвители. Далее следуйте инструкции:

При использовании активной антенны позаботьтесь о том, чтобы ваш сплиттер имел проход по питанию или подключите дополнительный блок питания.

Сплиттеры могут иметь от двух до восьми выходов. При подключении более значительного количества ТВ-приёмников придётся производить расчёты и продумывать построение цепочки из сплиттеров.

Как сэкономить на покупке

Антенна для телефона или усилитель сигнала для смартфона

Если точнее, то речь не о том, как снизить расходы при покупке антенны, а как не заплатить больше. Множество производителей предлагают видоизмененные элементы волнового канала в антенне Дельта. Встречаются различные вариации зигзагообразных проводников, даже разрезанных вдоль и разведенных в стороны.

Можно смело утверждать, что данные ухищрения – не более чем маркетинговый ход, призванный привлечь покупателя за счет внешнего вида. Сомнительно, чтобы производитель, который переделывал расчетную конструкцию, проводил строгие измерения. Никакие действия с формой элементов не приводят к увеличению коэффициента усиления. Наоборот, расчет даже обычной антенны чрезвычайно сложен, что же говорить об ажурных конструкциях, которые можно встретить в магазинах или на рынке. Такие конструкции антенны имеют больший вес и меньшую механическую прочность. При их изготовлении труднее точно выдержать все размеры, поэтому их характеристики, скорее всего, будут иметь мало общего с заявленными.

Опыт подсказывает, что телевизионная активная антенна Дельта, выполненная с несоблюдением размеров, выигрывают только за счет усилителя сигналов. Самостоятельное изготовление также связано с определенными трудностями, отчасти с отсутствием строго определенных размеров составляющих элементов. Те данные, которые присутствуют в интернете, в основном относятся к радиолюбительским антеннам. Радиолюбительская Дельта названа так из-за схожести с буквой греческого алфавита. Телевизионная Дельта – торговая марка. Между собой они не имеют ничего общего.

Характеристики бытовых антенн

Для оценки эффективности приёмных устройств, относящихся к категории «антенна комнатная», вводятся следующие показатели:

  • Частотный диапазон принимаемого сигнала;
  • Диаграмма направленности, представляемая в виде пространственных лепестков;
  • Коэффициент усиления приёмного устройства;
  • Его габариты.

Соотношение между усилением и параметрами направленности на источник обрабатываемого сигнала является наиболее сложным моментом при оценке различных образцов антенн. Как правило, они проявляются как взаимоисключающие условия. Так, с улучшением усилительных характеристик конкретного приёмного устройства сужается диаграмма его направленности и наоборот.

С одной стороны, такое ограничение может быть отнесено к плюсам антенн без усилителя, поскольку сужение направления принимаемого сигнала улучшает их помехозащищённость (не позволяет пропускать посторонние и отражённые излучения).

Важно! С другой стороны, для образцов антенн с узконаправленной характеристикой потребуется предельно точная настройка на источник телевизионного сигнала. Причём малейшее отклонение от заданного направления существенно ухудшает качество её приема (смотрите картинку ниже). Причём малейшее отклонение от заданного направления существенно ухудшает качество её приема (смотрите картинку ниже)

Причём малейшее отклонение от заданного направления существенно ухудшает качество её приема (смотрите картинку ниже).

Диаграмма направленности

Вторым по значимости параметром бытовых конструкций (наружная антенна дельта также принадлежит к их числу) является частотный диапазон. Большинство из известных образцов антенн этого класса обеспечивают максимальное усиление в достаточно узком диапазоне частот, расширить который удаётся путём частичного снижения усиления.

Поскольку современное телевещание рассчитано на сравнительно широкий частотный диапазон, универсальная комнатная антенна также должна удовлетворять этим требованиям. Кроме того, из-за разницы характеристик волн метрового и ДМВ диапазона устройства для их приёма и обработки существенно отличаются по своей конструкции, что особо сказывается на габаритах.

Современное цифровое телевидение также использует для передачи сигнала дециметровый диапазон, в пределах которого уверенный прием возможен лишь при прямой видимости с передающим станционным оборудованием. При этом на больших удалениях от него приходится либо поднимать антенну на определённую высоту, либо принимать дополнительные меры по увеличению её коэффициента усиления.

Активная или пассивная

Все волновые приёмники можно разделить на несколько групп: по типу конструкции, способа и места монтажа, других параметров. Комнатная антенна для цифрового телевидения – это всегда дилемма выбора: должна ли она быть активной или пассивной? Пассивная комнатная антенна – это та, у которой нет встроенного усилителя сигнала. По мнению большинства, именно такое приспособление нужно выбирать в дом. Такой подход базируется на суждении, что протяжённость кабеля до телевизора невелика, всего несколько метров, поэтому устройство не нуждается в усилителе, т.к. сигнал на этом участке не искажён.

Будет интересно Как сделать распиновку витой пары RJ45

Активная комнатная антенна, то есть со встроенным усилителем, выручает, когда она сама заведомо маломощная, а её монтаж предполагается на значительном расстоянии до цифрового декодера. Кабель неизбежно будет подвержен потерям сигнала. У телевизионных антенн с усилителем есть свои сторонники, но стоит признать: сигнал принимает сам улавливатель, а не его усилитель. То, как он справляется с этой задачей, во многом зависит от его конструкции, иначе производители не бились бы над лучшими моделями пассивного типа, а просто оснащали бы их усилителями, возложив на них всю работу, связанную с приёмом.


Типы соединительных штекеров.

Усилители комнатных телевизионных антенн компенсируют потери, возникающие на пути к телеприёмнику – ресиверу или телевизору. Каждый коаксиальный кабель имеет, так называемый, коэффициент затухания, т. е. с увеличением длины кабеля уровень принятого сигнала падает. Если эта дистанция составляет всего несколько метров, а сигнал заведомо силён, то пассивные комнатные антенны вполне подойдут для просмотра цифрового телевидения.

Ситуация противоположная: имеется большой дом в населённом пункте с неплохим цифровым сигналом, один комнатный приёмник радиоволн, разветвители кабеля на несколько помещений, розетки и длина проводов, превышающая, например, 40 метров. Каждый элемент – разветвитель, розетка, а тем более длинный кабель вызывают снижение сигнала. Вот здесь разумно применить активный улавливатель телесигнала.

Выбирая между активными и пассивными конструкциями, руководствуйтесь здравым смыслом: не покупайте дорогой приёмник сигнала с мощным усилителем, если вы живете в пяти километрах от телевышки. Уровень сигнала активного устройства может оказаться столь сильным, что «перегрузит» тюнер либо он выдаст сильные шумы и помехи. Что касается усилителя – это устройство, которое потребляет электричество. Его расход небольшой, но он есть. Активная модель работает только при подключённом в сеть усилителе. Принимающее волны устройство с выключенным усилителем не становится пассивным, оно вообще не может ловить сигнал.


Как соединить телевизор с антенной.

Что нужно сделать для подключения антенного кабеля и F-разъема

Для этого нам понадобится антенный кабель, F-разъем, канцелярский нож и кусачки. Откручиваем F-разъем, берем канцелярский нож и зачищаем примерно один-полтора сантиметра верхней оплетки кабеля. Под верхней изоляцией остались оплетка и фольга. Сдвигаем их в сторону. После чего предстоит снять еще один слой изоляции. Отступаем 0,8-1 сантиметр от края и проделываем аналогичную процедуру. После чего на провод накручиваем F-разъем. Жила кабеля должна выступать от края F-разъема на 0,5 сантиметра. Если ее длина больше, откусите излишки кусачками.


Разветвители для телевизионного сигнала.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
