Как выбрать антенный кабель для телевизора

Цифровые кабели

Цифровых кабелей существует несколько, но по большей части – это компьютерные стандарты. Для телевидения же разработан отдельный универсальный разъем, который мы сейчас и разберем.

Кабель HDMI

HDMI (High Definition Multimedia Interface) – можно смело назвать вершиной эволюции телевизионных кабелей. С его помощью передается цифровой видеосигнал высокой четкости, а также многоканальный звук. Современные версии данного кабеля способны защищать передаваемую информацию от копирования.

По сути, это компьютерный DVI стандарт дополненный звуком, поэтому при подключении ПК к телевизору, можно задействовать оба разъема, но предварительно нужно обзавестись переходником.

При переходе на такое подключение, ищите в меню телевизора соответствующий пункт.

Данный разъем смог заменить все предшествующие аналоги, благодаря чему современные мультимедийные устройства стали намного меньше в размерах, так как отпала необходимость размешать в корпусе устройства устаревшие разъемы и платы под них. Однако не будет лишним заметить, что устройство, имеющее более одного выхода, продолжит функционировать даже после выхода одного из них из строя, чего не скажешь о моноподключаемых вариантах.

Вот основные параметры HDMI кабелей:

  • HDMI имеет высокую пропускную способность от 4,9 Гб/сек у версии 1.0, до 48 у версии 2.1. Новые модели позволяют смотреть видео в очень высоком разрешении (8К) и воспроизводить формат 3D на соответствующих телевизорах.
  • Длина стандартизированного кабеля не превышает 10 метров, так качество не потеряется за время передачи. Так же имеются и нестандартные варианты, вплоть до 35 метров, однако для них лучше дополнительно устанавливать усилители сигнала (репитеры).
  • Поддержка управляющих протоколов CEC и AV.link.
  • Имеют экранирующую оплетку и ферритовые кольца (не у всех моделей) по краям кабеля для обрезания помех.

Более подробно узнать о технических характеристиках версии кабеля можно на сайте производителя или, например, в Википедии. Там доступны полноценные таблицы со всеми нужными данными по каждой версии.

Из недостатков стоит отметить высокую цену, особенно у фирменных вариантов, оснащенных всеми степенями защиты, и имеющими на коннекторах напыление из драгоценных металлов.

Мы же просто порекомендуем людям, желающим лучшей картинки, приобрести этот кабель, если этого не было сделано ранее, а ваша система имеет поддержку такого соединения. Качество изображения вырастет в несколько раз, при условии, что на ТВ подается сигнал высокой четкости.

Сегодня многие каналы переходят в режим вещания HD, и он постепенно становится общепринятым стандартом. Мы вас уверяем, что смотреть какую-нибудь передачу про дикую природу на канале «Discovery» в таком качестве, будет намного интереснее и приятнее.

Так же, вы без лишних проблем с проводами легко сможете подключить к телевизору компьютер, и смотреть кино в высоком качестве прямо из интернета.

Теперь вы точно знаете, что такое телевизионный кабель, и какой лучше из всего разнообразия выбрать. Развитие техники не стоит на месте, и с каждым днем возникают новые требования к стандартам. На сегодняшний день HDMI соответствует всем запросам, хотя кто знает, может быть завтра придумают сверхскоростные голографические проекторы, или что-то в этом роде, и этот стандарт также начнет уходить в небытие.

Антенный кабель для телевизора. Какой лучше выбрать?

На сегодняшний день рынок электронных товаров предлагает различные материалы для подключения к источнику сигнала, стоимость которых колеблется в широком диапазоне. Все они отличаются друг от друга не только ценой, но и качеством исполнения. Самую большую популярность и распространение получил коаксиальный антенный кабель для телевизора, который представлен разными производителями и марками. Такой кабель успешно используется для работы с аналоговым и цифровым телевизионным сигналом и даже для высокочастотных спутниковых антенн. Маркировка кабеля означает размер потери сигнала.

Плохой сигнал

Бывают случаи, когда происходит резкое ухудшение качества изображения картинки. Для этого могут быть разные причины, самая распространенная из которых – повреждение кабеля. Как починить антенный кабель для телевизора, если было найдено место разрыва? Ведь здесь нельзя поступить, как с обыкновенным проводом: скрутил вместе разрыв и заизолировал место скрутки.

Для выхода из этой ситуации в продаже существуют специальные металлические соединители, похожие на штекер, который подключают к телевизору. Найдя место повреждения на кабеле, его разделяют на две части. Каждую часть зачищают вышеописанным образом (как при подготовке провода к надеванию насадки). После подготовки частей кабеля их вставляют в соединитель и закручивают специальной гайкой.

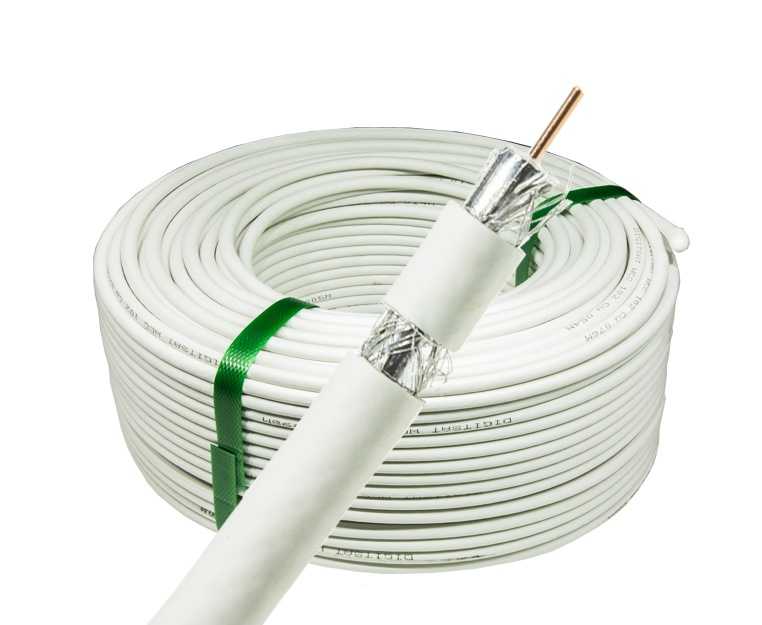

Нюансы при выборе коаксиального кабеля

Для того чтобы приобрести качественный кабель, который прослужит долгое время, необходимо учесть некоторые моменты. А именно:

В какой среде будет осуществлена прокладка кабеля. Имеются в виду условия внешней среды, при которых проводник будет использоваться. Одно дело, если подключенная антенна находится на балконе и основная часть проводника будет проходить в помещении. В таком случае можно приобрести кабель с небольшим диаметром изоляционного слоя, в меру гибкий, для того чтобы его можно было сгибать при прокладке. Если большая часть проводника будет проложена снаружи, то выбирать нужно модель с изоляцией, которая может выдержать перепады температуры и осадки.
Лучше заранее продумать, где купить антенный кабель для телевизора.
Рассчитать необходимую длину провода, учитывая повороты и изгибы при прокладке, а также количество подключаемых телевизионных приемников.
Учесть тип передачи сигнала в зависимости от вида вещания спутникового, эфирного или кабельного телевидения. Конечно, нет необходимости покупать несколько разных видов проводников для разных сигналов вещания. Но полезным будет знать, что провод с центральной жилой менее 1 мм в диаметре очень плохо пропускает спутниковый сигнал. Поэтому лучше приобрести проводник с жилой диаметром более 1 мм.
Для качественной передачи радиочастотных волн экран под слоем оплетки должен быть из фольги или алюминиевым
В некачественных моделях данный слой может быть выполнен из целлофана, что не способствует передаче хорошего сигнала без помех.
Обязательно нужно обратить внимание на качество наружного изоляционного слоя

Он не должен легко подвергаться механическим воздействиям, но при этом должен быть достаточно гибким для удобства монтажа.
Также важно не забыть приобрести аксессуары, которые понадобятся для прокладки и подключения.

Популярные разновидности изделий

Показателем качества кабеля выступает его стоимость. Доступные варианты более привередливы к эксплуатационным условиям, в то время как дорогостоящие решения не боятся ни мороза, ни жары, ни работающих по соседству электроприборов.

RG-6U

Демократичный ценник делает этот вариант крайне востребованным. В зависимости от конкретного производителя проводник идёт либо на голом металле, либо с медным покрытием и с сечением от 0,724 до 0,816 мм2. Провод снаружи защищён ПВХ-изоляцией, под которой находится полиуретановый диэлектрик. Толщина последнего колеблется в районе 4,5-5 мм. Сам кабель имеет диаметр не больше 7 мм.

Одно из явных преимуществ RG-6 – это гибкость: кабель удобно тянуть по сложным углам. В плюсы также можно записать невысокий показатель затухания – всего 9,2 дБ.

Цены на RG-6U начинаются с отметки в 10 рублей за метр.

РК-75

Это ближайший аналог RG-6U от отечественного производителя. Кабель отличается внушительным количеством разновидностей: большой выбор оплёток, экранов и сечения. Последнее может варьироваться в широких пределах – от 0,75 до 1,63 мм2.

Оплётка проводника изготавливается из лужёной меди, а изоляция из усиленного ПВХ. В отличие от RG-6U РК-75 стойко переносит низкие и высокие температуры – от -60 до +60С⁰. Кабель также устойчив к воздействию прямых солнечных лучей и повышенной влажности. Но он немногим уступает RG-6U по величине изгиба (запас на угол не менее 3 см), поэтому для обхода узких дверных коробок не годится.

Цены на РК-75 начинаются с 15 рублей за метр.

SAT-50

Это детище европейской компании Cavel. Кабель предназначен для передачи высокочастотного контента. Сечение проводника находится в районе 1 мм2. В качестве защиты от внешних помех используются тонкие (0,12 мм2) алюминиевые нити, экранированные несколькими слоями фольги. При этом показатель улучшения сигнала в пределах 60 дБ. Деятельность домашних электроприборов никак не сказывается на работе кабеля, за исключением высокомощных пылесосов.

Диаметр провода составляет 6,6 мм. Изоляционная защита выдерживает прямые солнечные лучи, дождь со снегом и резкие температурные перепады. Кабель хорошо подходит для уличной прокладки.

Стоимость SAT-50 находится в районе 40 рублей за метр.

SAT-703

Это более продвинутая версия предыдущего решения, предназначенная для прокладки в сложных условиях и на значительных расстояниях от приёмника. Сечение проводника увеличено до 1,13 мм2, так же, как и экранирование. Даже мощные модели бытовых пылесосов не будут вызывать специфичный фон.

Показатель усиления сигнала у SAT-703 находится в районе 80 дБ, что предполагает вещание без потери качества, а также возможность подключения нескольких телевизоров посредством специальных разветвителей. Слабое место изделия – величина изгиба. 43 мм будет явно мало для прокладки в домашних условиях.

Цена SAT-703 – около 50 рублей за метр.

DG-113

Это лучшее, что может предложить данный сегмент. Кабель от той же фирмы Cavel предназначен для передачи высококачественного сигнала в любом формате. Показатель усиления расположен в районе 90 дБ. Изделие отлично экранировано и исключает появление шумов, артефактов и прочего фона от бытовой техники.

Надёжная оплётка защищает кабель от любых климатических невзгод: мороз, жара, солнечные лучи и вода. Срок службы изделия – 15 лет.

Стоимость DG-113 – порядка 60 рублей за метр.

Как выбрать кабель

  1. В первую очередь следует оценить срез кабеля. При отсутствии фольги либо лавсана от покупки стоит воздержаться. Такая особенность является явным признаком низкокачественной продукции. Если фольга присутствует, но имеет склонность к отслаиванию, то это также признак товара низкого сорта.
  2. Стоящий кабель имеет максимально качественную изоляцию. При ее отсутствии внутрь могут попадать грязевые частицы, влага, что впоследствии может разрушить соединяющие элементы.
  3. Рекомендуется смотреть в сторону производителей, успевших зарекомендовать собственный бренд. К таковым относятся: Belden, Commscope, Cavel и ряд других.
  4. Диаметр кабеля должен быть 0,7 см и выше.
  5. Качественный шнур должен отличаться хорошей гибкостью, что упрощает монтаж, позволяет не перегибать провод.

Характеристики коаксиальных кабелей

Из всех характеристик коаксиального кабеля, делающего его пригодным для монтажа телевизионной сети, нужно знать только волновое сопротивление – 75 Ом. Точнее, если в магазине кабель продается как телевизионный, то его волновое сопротивление равно именно этой величине. Что несложно проверить либо по надписям на оболочке, либо, узнав его тип, посмотреть параметр в справочнике или интернете.

Почему именно 75 Ом? Мы привыкли к тому, что сопротивление кабельной линии изменяется в зависимости от ее длины, а высокая его величина приводит к негативным последствиям. А тут – любой телевизионный кабель, независимо от толщины центральной жилы или материала экрана имеет одинаковое сопротивление.

Затухание (уменьшение величины сигнала по напряжению и мощности) в любом кабеле, по которому передается высокочастотный сигнал, зависит от частоты этого сигнала. Чтобы иметь возможность рассчитывать это затухание, применяя закон Ома, и ввели его характеристику – волновое сопротивление.

Для коаксиального кабеля волновое сопротивление зависит от геометрических размеров жилы и экрана и материала изоляции между ними.

Но не это является определяющим фактором выбора для подключения телевизионных приемников кабеля с волновым сопротивлением 75 Ом. Чтобы затухание в линии было минимальным, выход источника сигнала и вход приемника тоже должны иметь такое же сопротивление, как и линия. Если этого не выполнить, то, помимо уменьшения уровня полезного сигнала на входе приемника, будут наблюдаться многократные отражения сигнала от концов линии. Это проявится на экране телевизора, как многоконтурное изображение.

Так исторически сложилось, что в начале становления телевидения оптимальным было изготовление кабелей с волновым сопротивлением 75 Ом. И теперь назад дороги нет.

Есть и еще один фактор для выбора телевизионного кабеля. Не стоит выбирать его толщиной, менее 3,5 мм. Тут и правильно выбранное волновое сопротивление, не поможет – затухание будет большим.

Топ-5 лучших коаксиальных ТВ-кабелей

SAT-50

Кабель с сечением медного проводника 1 кв. мм оснащён отражающей двойной прокладкой из фольги и проволоки. Изделие итальянских производителей способно переносить сигнал с коэффициентом 60 дБ. Используется для спутникового и цифрового телевидения. Внешний изолятор выполнен из инновационных материалов, показывает высокую стойкость к солнечному излучению и влаге.

Плюсы:

  • стабильные показатели по всей длине;
  • стойкость к неблагоприятным внешним воздействиям;
  • долговечность;
  • относительно невысокая цена.

Минусы:

тонковатый наружный изолятор

RG-6U

Сердцевина кабеля выполнена из стали и покрыта медью. Внутренний изолятор сделан из полиуретана, наружный из поливинилхлорида. Особенностью изделия является его повышенная эластичность, которая позволяет без проблем прокладывать магистраль с угловыми поворотами. Для бюджетной цены изделие характеризуется относительно низкой степенью затухания волны. Коэффициент усиления сигнала до 90 дБ минимизирует искажение импульса.

Плюсы:

  • широкий диапазон действия до 3 ГГц;
  • минимум провисаний на больших дистанциях;
  • не ломается на изгибах;
  • доступная цена.

Минусы:

  • неустойчивость к УФ-лучам;
  • диаметр сердцевины имеет колебания по длине.

SAT-703

Характеристики кабеля допускают монтаж на дистанции от 50-ти метров. Благодаря медной сердцевине с увеличенным сечением 1,13 кв. мм потери радиочастотного сигнала почти не ощутимы. Отражающий слой изготовлен из медной оплётки и двойного слоя алюминиевой фольги. Коэффициент усиления сигнала 80 дБ поддерживает отличное изображение и звук на длинных трассах. Изделие целесообразно приобретать для сложных монтажных работ снаружи здания.

Плюсы:

  • надёжность в условиях сложной эксплуатации;
  • минимальное сопротивление на длинных участках;
  • качественный вспененный диэлектрик;
  • долгий срок службы.

Минусы:

  • на рынке много подделок;
  • увеличенная масса фидера требует дополнительных крепежей.

РК 75

Изделие от российского производителя с сопротивлением 75 Ом предлагается с сечением центрального проводника 0,75 — 1,63 кв. мм. Оплётка выполнена из качественной медной проволоки, внешний диэлектрик — из поливинилхлорида. Хорошо противостоит солнечным лучам и влаге. Выдерживает температурную нагрузку -85℃… +60℃. Изделие можно применять для наружной прокладки трасс. Величина изгибов от 30 мм оптимальна для монтажа в большинстве углов.

Плюсы:

  • богатый выбор вариантов сечения;
  • устойчивость к большим ударным нагрузкам;
  • выполнен в соответствии с ГОСТ;
  • имеет увеличенный эксплуатационный ресурс.

Минусы:

  • сложный монтаж из-за большой толщины;
  • не используется для спутникового оборудования.

DG 113

Кабель с сечением медной жилы 1,13 кв. мм проводит импульс с минимальными помехами. Отличается максимальным коэффициентом усиления 90 дБ. Производитель позаботился об усиленном отражающем слое из двойной фольги и оплётки.

Свойства вспененного изолятора усилены углеводородным слоем. Внешняя изоляция не боится ультрафиолета. Изделие рекомендовано для работ снаружи здания. Потери качества сигнала минимальны даже при дистанциях 50-100 м.

Плюсы:

  • рекордный показатель экранирования;
  • устраняет помехи радиосигнала;
  • упрощённый монтаж;
  • срок эксплуатации более десяти лет.

Минусы:

высокая стоимость.

Усилители

Если вдруг после подключения «краба» сигнал стал хуже, тогда можно поставить перед ним специальное приспособление – усилитель телевизионного сигнала. Такой прибор отдельно запитывается к электрической сети. Его следует ставить как можно ближе к антенне или к телевизору. Есть модели таких приборов, имеющих несколько выходов. Их ставят, если требуется подключить какое-то количество телевизионных аппаратов.

В заключение хотелось бы добавить, что знания о том, как выбрать антенный кабель для телевизора, и умение его правильно смонтировать являются самыми важными моментами в подключении антенны к приемнику. Для этого следует покупать хороший и качественный провод. Сейчас во многих домах и квартирах прячут телевизионные кабели в стенку, на западный манер, выводя только специальную розетку под антенну. И это очень хорошо, так как кабель не бросается в глаза и находится в целости и сохранности без повреждений.

Если этого сделать невозможно, то рекомендуется хотя бы закрыть провод в специальную пластиковую коробку. Ведь если случится его повреждение, то качество изображения упадет. Лучше этого избежать, чтобы потом не тянуть новый кабель или ставить соединители, которые тоже могут повлиять на потерю сигнала.

Разновидности

Существует 4 вида телевизионного кабеля.

  • Коаксиальный. Наиболее популярный вариант. Любая модель современного телевизора до сих пор оснащается разъемом, к которому подключается коаксиальный провод, хотя эта технология и считается устаревшей. Сейчас такой вариант рекомендован исключительно для соединения телевизора и антенны домашнего типа. В этом случае обеспечивается устойчивый сигнал.
  • Композитный. Позволяет подсоединять игровые консоли, DVD-плейеры и другую подобную технику, предназначен для передачи исключительно аналогового сигнала. При подключении учитывается цветность шнуров и мониторных разъемов.
  • Компонентный. Сравнительно новое решение, позволяющее работать со спутниковым сигналом. При соединении шнуров к разъемам также учитывается цветовая схема.
  • HDMI, DVI. По этому кабелю передается сигнал высокого разрешения. При наличии у аппаратуры интерфейса HDMI эксперты советуют подключаться именно через него. Решение обеспечит наиболее качественную картинку. Кабели стандартов HDMI и DVI востребованы в компьютерной сфере, применяются для подключения к экрану консолей (Play Station, Xbox и другие).

Выбор

Прежде чем приступать к выбору кабельной продукции и арматуры, необходимо определиться, какая ТВ система будет дома: цифровое телевидение или эфирное. Они работают в разных диапазонах частот. Если установить систему для эфирного телевидения, то спутниковое работать на таких частотах не будет или будет, но с большими помехами

На что стоит обратить внимание:

Выбрав тип и количество используемых экранов и косичек. Конечно, чем выше количество слоев, тем выше электромагнитное уплотнение и тем лучше качество кабеля. Чтобы узнать, с каким кабелем мы имеем дело, достаточно «отслаивать» его слой за слоем, достигая диэлектрика.

Проверьте тип и толщину внутренней вены.
. Тип используемой внутренней жилы и ее толщина оказывают значительное влияние на затухание кабеля. Затухание определяет, насколько передаваемый сигнал будет ослабевать по мере увеличения расстояния. Затухание коаксиальных кабелей обычно составляет 100 метров от текущего кабеля. Кабели с малым затуханием обеспечивают достаточное качество сигнала по всей длине кабеля для достижения приемника.

  • Волновое сопротивление конструкции должно быть не менее 75 Ом. Это минимальное значение, при котором поступает сигнал без помех.
  • На срезе четко должны быть видны центральная и внешняя жилы, два экрана (алюминиевая фольга и металлическая оплетка). Слой фольги должен быть плотным, уложенным внахлест, если края отстают от оболочки, то это говорит о том, что продукт некачественный.
  • В конструкции изоляция должна быть максимально плотной большого диаметра, чтобы внутрь не могли попасть дождевые воды и снег. В противном случае потребуется замена ТВ сети уже через несколько месяцев.
  • Оплетка должна быть выполнена качественно. В противном случае при просмотре каналов в плохую погоду будут наблюдаться помехи.
  • Оптимальный диаметр составляет 6-7 мм. Его вполне достаточно для стандартного набора программ.
  • Центральная жила может быть изготовлена из меди или из сплава металлов. Принципиальной разницы в этом параметре нет. Только личные предпочтения каждого мастера и стоимость. Жилы из сплава стоят дешевле, но при этом практически не уступают по качеству сигнала изготовленным из меди.
  • В доме (квартире) рекомендована прокладка провода для цифрового ТВ, т.к. он пропускает большее количество волн на всех диапазонах частоты, чем другие.
  • Минимально допустимый диаметр провода составляет 3,5 мм. Чем больше значение диаметра, тем больше диапазон приема. Если уже имеется в наличии проводник малого диаметра, то целесообразно докупить головную станцию и усилитель, чтобы снизить потери и повысить КПД установки.
  • Не стоит приобретать продукцию с одним экранирующим слоем. Такие модели не соответствуют нормам передачи сигналов. Качество картинки будет весьма низкое.
  • В качественном телевизионном проводе должно быть 2 экранирующих слоя – фольга и медная оплетка.
  • Если коаксиальные или другие провода будут эксплуатироваться в регионе со сложными погодными условиями, то отличным вариантом будет модель с пропиткой, защищающей внутренние слои от перепада температур, частого снега и дождей.
  • Выбирать следует товар известных марок, положительно зарекомендовавших себя на рынке телевизионных сетей: Belden, Mediaflex, Commscope.
  • Если монтаж предусматривает прокладку двух кабелей параллельно, то необходимы модели диаметром не меньше 10 мм и со специальной защитой от радиопомех.

Как найти нужный кабель?

Итак, вот мы и определились с основными критериями выбора. Но как найти тот самый, нужный кабель, и не оказаться обманутым невежественным продавцом?

Чтобы избежать таких неприятностей и ненужных хлопот, а также чувствовать себя более уверенно, нужно немного разбираться в маркировке.

Маркировка наносится непосредственно на кабель. Там в обязательном порядке указывается фирма-производитель, марка кабеля, волновое напряжение, и метка метража (с каждым метром изменяется на 1 единицу). Для наглядности: маркировка «CABLETECH RG 6U/48 75 OHM 055М» означает, что кабель от производителя CABLETECH, его марка 6U/48, волновое напряжение 75 Ом и метраж 55 метров.

Как уже упоминалось, качество кабеля можно визуально определить по срезу

Кроме того, качественный кабель будет толстым и жёстким, поэтому обратите на это внимание при покупке. Попробуйте согнуть кабель, и если он поддаётся с трудом, это говорит в его пользу

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио- , видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта.  В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30×20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв- , аудио- , hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.
