Главные характеристики

Любой тензодатчик обладает определенным набором характеристик, которые влияют на область и пределы его применения. К таковым относятся:

«НПИ» или наибольший предел измерения – это то усилие, максимум которого может зафиксировать устройство. По факту, сам датчик, конечно, имеет расширенный запас прочности, но для получения точных данных не рекомендуется превышать показатель НПИ, установленный изготовителем. В случае, если требуется получение сверхвысокоточных результатов, то необходимо использовать прибор с дополнительным НПИ.

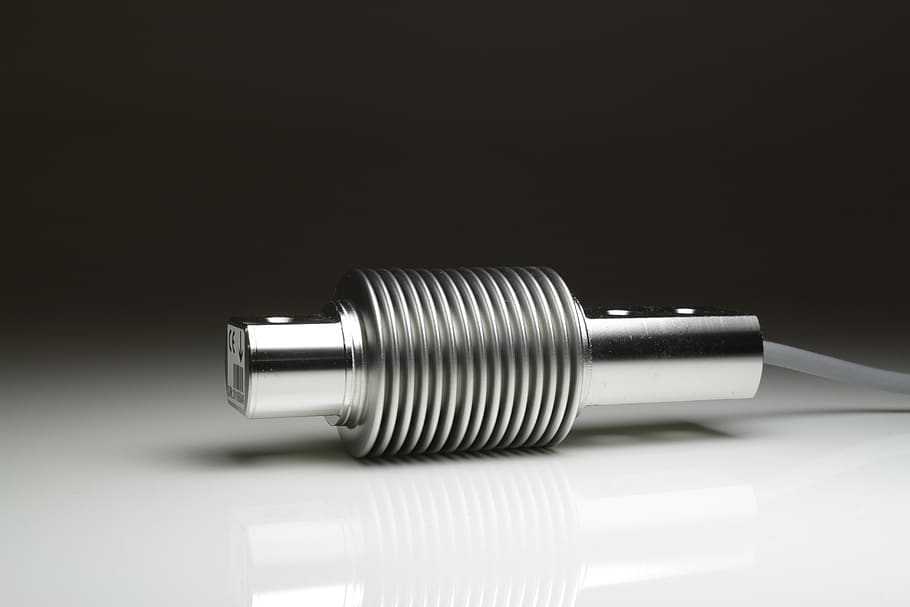

По своей конструкции данные приборы могут подразделяться на несколько видов – мостовой и одноточечный, балочный и сильфонный, колонный и S–образный, а также шайбовый. Применение конкретного вида конструкции будет зависеть от назначения весовой системы, в которой предполагается использование устройства, а также необходимо учитывать особенности будущего места его расположения.
По схеме подключения тензодатчики могут подразделяться на «четырехжильные» и «шестижильные». Первая схема используется в стандартных случаях и при обычных условиях, а вторая применяется, когда возникает существенная разница в сопротивлении кабелей смежных датчиков, ибо она позволяет компенсировать их электросопротивление.
Класс точности – у описываемых приборов он достаточно широк и согласно OIML R 60-2000 (Госсистема обеспечения единства измерений в РФ) он варьируется обычно от Д1 до С6. Самой большой популярностью по широте применения пользуется класс С3, что примерно равняется статистической погрешности в 0,02%. Использование приборов с меньшей погрешностью требует конкретного обоснования. Помимо прочего, на точность измерения может влиять и сам весовой терминал.
Материал изготовления устройства – стандартно для этого применяются алюминий, легированная сталь или обычная «нержавейка». Говоря о разных конструкциях, можно отметить, что одноточечные, как правило, выполняются на алюминиевой основе, а вот остальные модели предпочитают легированную сталь. «Нержавейка» считается более дорогим материалом и ее применяют для приборов, которые используются на особо важных производствах, например, в пищевой промышленности.

При подборе датчика для использования в конкретных целях требуется также обратить внимание и на дополнительные характеристики, к коим можно отнести:

Класс электрозащиты;
Рабочий диапазон температур;
Коэффициент рабочей передачи (сокращенно «КРП»);
Максимально возможное напряжение питания;
Сопротивления для входа/выхода;
Диаметр сечения и длину электрокабеля.

Схема подключения

Как работает тензодатчик мы разобрались. Теперь следует ознакомиться со схемой подключения. Блок схема устройства, которое считывает сигнал, изображена на рисунке ниже. На ней вы видите один из вариантов усиления и преобразования сигнала с датчика.

Если рассмотреть тензорезистивный датчик, то реально он представляет собой мост из резисторов, включённый следующим образом. Такая схема включения называется «Мост Уинстона» или измерительный мост.

Для его работы недостаточно подключить лишь сигнальные провода, нужны еще и провода питания. В некоторых сложных системах могут подключаться еще и провода для термостабилизации или других функций.

На видео подробно рассказывается, что собой представляют тензометрические датчики и как они работают:

Современные тензометрические датчики в зависимости от своего назначения могут использоваться в установках для измерения от долей грамм до сотен тон. Соответственно для каждого диапазона весов подбираются тензодатчки определённой конструкции и типа чувствительного элемента. Кроме измеряемых весов немаловажную роль в выборе контрольно-измерительной аппаратуры играет и условия, в которых они будт работать, а также требуемый класс точности.

Материалы по теме:

Китайский тензодатчик

Несмотря на привычный образ для китайской продукции – товар плохого качества. Китайские тензодатчики обладают довольно хорошими измерительными параметрами, и это не просто цифра на бумажке, а реальная цифра снимаемая с тензодатчика при измерениях. Но без ложки дегтя не обойтись, именно на китайских датчиках первый раз довелось увидеть деформацию балки, видимую даже невооруженным взглядом.

Тензодатчик 6кг (Китай) деформация видна без линейки

Тензодатчик 150кг (Китай) и снова деформация видна без измерительных приспособлений

Не то что бы тензодатчики других производителей (не Китай) работают безотказно, например при наезде на тензодатчик машиной, конечно он выходит из строя. Однако на нем просто срезает резьбу. Нарезаем новую резьбу и датчик снова исправен.

Тензорезистивный метод

Сейчас это наиболее удобный и чаще других используемый метод. При деформации электропроводящих материалов (металлов, полупроводников) происходит изменение их удельного электрического сопротивления и, как следствие, — изменение сопротивления чувствительного элемента датчика. В качестве проводящих материалов обычно используются металлические плёнки, напылённые на гибкую диэлектрическую подложку. В последнее время находят применение полупроводниковые датчики. Сопротивление чувствительного элемента измеряется тем или иным способом.

Конструкция типичного металлического датчика

Плёночный тензорезистор. На подложку через фигурную маску в вакууме напылена или сформирована методами фотолитографии плёнка металла. Для подключения электродов выполнены контактные площадки (снизу). Метки облегчают ориентацию при монтаже.

На диэлектрическую подложку (например, полимерную плёнку или слюду) в вакууме через напыляют плёнку металлического сплава, либо формируют проводящую конфигурацию на подложке фотолитографическими методами. В последнем случае на предварительно напылённую сплошную плёнку металла на подложке наносят слой фоторезиста и засвечивают его ультрафиолетовым излучением через фотошаблон. В зависимости от вида фоторезиста, либо засвеченные, либо незасвеченные участки фоторезиста смываются растворителем. Затем незащищённую фоторезистом металлическую плёнку растворяют (например, кислотой), формируя фигурный рисунок металлической плёнки.

В качестве материала плёнки обычно используются сплавы, имеющие низкий температурный коэффициент удельного сопротивления (например, манганин) — для снижения влияния температуры на показания тензометра.

При использовании тензорезистор подложкой приклеивают к поверхности исследуемого на деформации объекта или поверхности упруго-деформируемого элемента в случае применения в весах, динамометрах, торсиометрах, датчиках давления и др., так, чтобы тензорезистор деформировался вместе с деталью.

Чувствительность к деформации такого тензорезистора зависит от направления приложения деформирующей силы. Так, наибольшая чувствительность при растяжении и сжатии — по вертикальной по рисунку оси и практически нулевая при горизонтальной, так как полоски металла в зигзагообразной конфигурации сильнее изменяют своё сечение при вертикальной деформации.

Тензорезистор включается с помощью электрических проводников во внешнюю электрическую измерительную схему.

Измерительная схема

Измерительный мост с вольтметром в диагонали. Тензорезистор обозначен R_x.

Обычно тензорезисторы включают в одно или два плеча сбалансированного моста Уитстона, питаемого от источника постоянного напряжения (диагональ моста A—D). С помощью переменного резистора R₂ производится балансировка моста, так, чтобы в отсутствии приложенной силы напряжение диагонали сделать равным нулю. С диагонали моста B—C снимается сигнал, далее подаваемый на измерительный прибор, дифференциальный усилитель или АЦП.

При выполнении соотношения R₁ / R₂ = R_x / R₃ напряжение диагонали моста равно нулю. При деформации изменяется сопротивление R_x (например, увеличивается при растяжении), это вызывает снижение потенциала точки соединения резисторов R_x и R₃ (B) и изменение напряжения диагонали B—C моста — полезный сигнал.

Изменение сопротивления R_x может происходить не только от деформации, но и от влияния других факторов, главный из них — изменение температуры, что вносит погрешность в результат измерения. Для снижения влияния температуры применяют сплавы с низким ТКС, термостатируют объект, вносят поправки на изменение температуры и/или применяют дифференциальные схемы включения тензорезисторов в мост.

Например, в схеме на рисунке вместо постоянного резистора R₃ включают такой же тензорезистор, как и R_x, но при деформации детали этот резистор изменяет своё сопротивление с обратным знаком. Это достигается наклейкой тензорезисторов на поверхности по-разному деформируемых зон детали, например, с разных сторон изгибаемой балки или с одной стороны, но со взаимно перпендикулярной ориентацией. При изменении температуры, если температура обоих резисторов равна, знак и величина изменения сопротивления (вызванного изменением температуры) равны, и температурный уход при этом компенсируется.

Также промышленностью выпускаются специализированные микросхемы для работы совместно с тензорезисторами, в которых помимо усилителей сигнала часто предусмотрены источники питания моста, схемы термокомпенсации, АЦП, цифровые интерфейсы для связи с внешними цифровыми системами обработки сигналов и другие сервисные функции.

Принцип работы тензодатчиков

Во многих отраслях промышленности необходимо измерение размера деформации. Для таких целей применяется тензорезисторы, который помогает преобразовать уровень деформации в определенную электрическую величину. Благодаря этому можно определить её значение.

Тензодатчики – это устройства, которые могут преобразовать механическую деформацию тела в электрический сигнал, который позволяет определить уровень растяжения и сжатия конкретного предмета. Он является резистивным преобразователем и считается одним из главнейших составляющих высокоточного оборудования.

Устройство изготовлено из чувствительного тензорезистора, который производится из тензоматериалов. Чаще всего это фольга или алюминиевая проволока с небольшим сечением. тензодатчик шайбового типа

Бывают самые разные датчики, которые могут использоваться в любых отраслях: атомной, фармацевтической, металлургической и прочих. Виды тензодатчиков:Приборы для измерения нагрузки и силы (динамометры);Измерители давления;Тензодатчики крутящего момента для автомобильных и станочных двигателей.

Тензорезисторы классифицируются не только по своей форме, но и по конструктивным особенностям. Конструкция прибора зависит от типа чувствительного элемента. Для контроля деформации используются следующие типы тензорезисторов:Фольговые;Пленочные;Проволочные.

Пленочные являются аналогом фольговых, за исключением материала, из которого изготовлены. Производители изготавливают такие модели из тензочувствительных пленок с особым напылением, которое увеличивает чувствительность системы. Такие измерительные узлы удобно использовать при необходимости измерить динамические нагрузки. Производство пленок выполняется из таких материалов, как титан, висмут, германий.Проволочные способны измерить нагрузку от нескольких сотых грамма до целых тонн (скажем, весовой бункер и прочие). Их называют одноточечные, т. к в отличие от пленочных и фольговых моделей, они измеряют в одной точке, а не площади. Такая конструкция позволяет использовать проволочные тензодатчики для измерения деформации сжатия и растяжения.проволочная модель

Конструктивно прибор представляет собой тензорезистор с контактным элементом. Он закреплен на верхней панели устройства, которая соприкасается с измеряемым телом. Принцип работы любого тензодатчика основан на воздействии на чувствительный элемент определенной детали. Для включения датчика в сеть применяется специальные электрические отводы, которые подключаются к чувствительной пластине. Благодаря этому в контактном элементе наблюдается постоянное напряжение. Но, при работе датчика на специальную подложку устанавливается деталь. Её вес разрывает цепь и образовывается механическая деформация, которая при помощи контрольных контактов преобразуется в электрический сигнал.

Измерительный мост тензодатчика позволяет измерить наименьшие нагрузки, благодаря чему значительно расширяется использование прибора. Мостовая схема подключения тензометрического датчика основана на законе Ома, при котором если все сопротивления имеют равное значение, то ток, проходящий через резисторы, также будет иметь одинаковое значение. Здесь воздействие из вне принято называть «внешним фактором», а преобразование сигнала – «внутренним». Тогда принцип действия основан на анализе внешнего фактора при помощи внутреннего.

Принцип установки весовых тензодатчиков наглядно демонстрируют модули, которые обычно используют при изготовлении электронных или цифровых весов. В них установлены специальные модули, которые соединены с рабочей поверхностью весов.

Этот измерительный модуль обладает чрезвычайно высокой точностью взвешивания и защищает тензодатчик от повреждений

Высокая точность измерения;
Подходят для измерения статических и динамических напряжений, при этом, не искажают полученные данные. Это очень удобно при использовании устройств в транспортных средствах или экстремальных условиях работы;Небольшие размеры позволяют использовать такие датчики практически в любых измерительных устройства.

Разработка сайта Sigmasoft

2020 Тензодатчики веса | Датчики силы, крутящего момента, давдения, премещения | Тензорезисторы | Промышленные контроллеры НВМ

Выбор прибора

При подборе устройства рекомендуется учитывать множество показателей, начиная наибольшим пределом измерения (НПИ), материалом и классом точности, заканчивая схемой подключения. Самыми востребованными являются приборы, выполненные из нержавеющей стали или алюминия (из него чаще всего производятся одноточечные модели). Для использования датчиков с максимальной точностью должно быть четкое обоснование, так как чем выше точность, тем выше стоимость оборудования.

При выборе осуществляется проверка тензодатчика на самые различные показатели:

Класс защиты;
Материал;
Диаметр/длина кабеля;
Диапазон температур использования;
НПИ.

Описание

Тензодатчики классифицируются не только по своей форме, но и по конструктивным особенностям. Конструкция прибора зависит от типа чувствительного элемента. Для контроля деформации используются следующие типы контактов:

Фольговые;
Пленочные;
Проволочные.

Индикатор с фольговым элементом используется как наклеиваемый тензодатчик. Это очень удобная система, которая представляет собой фольговую ленту, толщиной до 12 мкм. Часть пленки имеет плотную форму, а часть – решетчатую. Данная модель отличается от остальных тем, что можно припаивать дополнительные контакты, к тому же они нормально переносят низкие температуры.

Фото – фольговый преобразователь

Проволочные способны измерить нагрузку от нескольких сотых грамма до целых тонн (скажем, весовой бункер и прочие). Их называют одноточечные, т. к в отличие от пленочных и фольговых моделей, они измеряют в одной точке, а не площади. Такая конструкция позволяет использовать проволочные тензодатчики для измерения деформации сжатия и растяжения.

Фото – проволочная модель

Примеры использования тензометрических датчиков

элемент конструкции весов.
измерение усилий деформации при обработке металлов давлением на штамповочных прессах и прокатных станах.
мониторинг напряженно-деформационных состояний строительных конструкций и сооружений при их возведении и эксплуатации.
высокотемпературные датчики из жаропрочной легированной стали для металлургических предприятий.
с упругим элементом из нержавеющей стали для измерений в химически агрессивной среде.
для измерения давления в нефте и газопроводах.

Простота, удобство и технологичность тензодатчиков – основные факторы для дальнейшего активного их внедрения, как в метрологические процессы, так и использования в повседневной жизни в качестве измерительных элементов бытовой техники.

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и видыЧто такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделейЧем отличаются и где используются постоянный и переменный токЧто такое активная и реактивная мощность переменного электрического тока?Как установить и настроить спутниковую антенну самостоятельно?Для чего нужен пирометр и как измерять температуру бесконтактным методомЧто такое нихромовая проволока, её свойства и область примененияЧто означает степень защиты IP — расшифровка, таблица, примеры использования

Во многих отраслях промышленности необходимо измерение размера деформации. Для таких целей применяется тензодатчик давления, который помогает преобразовать уровень деформации в определенную величину. Благодаря этому можно определить её значение.

Как подключить

Подключение тензодатчика легко выполняется своими руками, если под рукой есть схема. Для начала Вам нужно будет купить устройство, при этом, учитывайте, какой длины нужен кабель для тензодатчиков. Его можно будет удлинить при острой необходимости, но тогда у индикатора значительно упадет точность. Нормализовать этот параметр путем встройки поможет контроллер se 01 тензодатчика, работающий как модуль-усилитель.

Если в весах используется несколько индикаторов, то их при помощи соединительных коробок нужно подключить параллельно. Независимо от типа питания также нужно заземлить провода датчиков. Монтаж заземления должен производиться в одной общей точке, для этого также может использоваться разветвительная коробка, например, CAS.

Будет интересно Применение тензометра: тензометрирование конструкций, принцип действия и устройство

После производится исследование датчиков на правильность соединения. Перед выходом рекомендуется проверить все контакты и заземляющие петли. Установка приборов производиться при помощи экранированного кабеля, который глушит помехи, поэтому дополнительные модули не понадобятся. Аналогичным путем подключается преобразователь в дозатор.

От чрезмерного усилия преобразователь может сломаться, в таком случае не пытайтесь проводить его ремонт вручную.

Очень популярны модели тензодатчиков производства Utilcell, Zemic, Ацп, KELY (Кели), HBM (НВМ), НСК К-Б-12А и ДСТ. У моделей разные технические характеристики и применение, поэтому перед покупкой внимательно изучайте параметры.

Схемы подключения

На практике применяются различные способы подключения тензодатчика в общую цепь. Наиболее простой вариант – схема четырехпроводного подключения, которая приведена на рисунке 6 ниже:

В данном случае схема подключения подразумевает строгое соблюдение цветовой маркировки проводов: красного и белого для подачи напряжения питания, а черного и зеленого для съема получаемого сигнала. Пятый провод используется для заземления корпуса оборудования, в некоторых моделях используется экран для устранения помех. Такой вариант применяется для силовых датчиков, слаботочного оборудования, устанавливаемого непосредственно в месте измерения и фиксации результата. На практике может реализоваться следующим образом:

Когда весоизмерительный блок удален от контрольного блока, используется шестипроводная схема для исключения влияния омического сопротивления проводов питания на результат измерений.

Выводы + E и – E применяются для подачи напряжения питания на тензодатчик. С клемм + Sen и – Sen снимается падение напряжения на проводах, которое затем вычитается из результирующего сигнала. Контакты + S и – S используются для съема показаний, функция вычитания реализуется следующим образом:

Конструкция

В качестве примера рассмотрим наиболее простой вариант тензодатчика, где в роли чувствительного элемента выступает тензорезистор. Конструктивно его можно представить в виде тонкой упругой проволоки или пленки, распределенной по контролируемой поверхности.

Работа тензорезистора основывается на законе Гука, гласящем, что изменение электрического сопротивления по отношению к исходному положению элемента пропорционально удлинению или сжатию сенсора. Руководствуясь данным принципом определяется коэффициент пропорциональности:

K – коэффициент пропорциональности;
Δl – величина изменения длины в ходе деформации;
l – длина измеряемого элемента в состоянии покоя;
ΔR – изменение величины сопротивления при деформации;
R – значение сопротивления тензорезистора в нормальном положении.

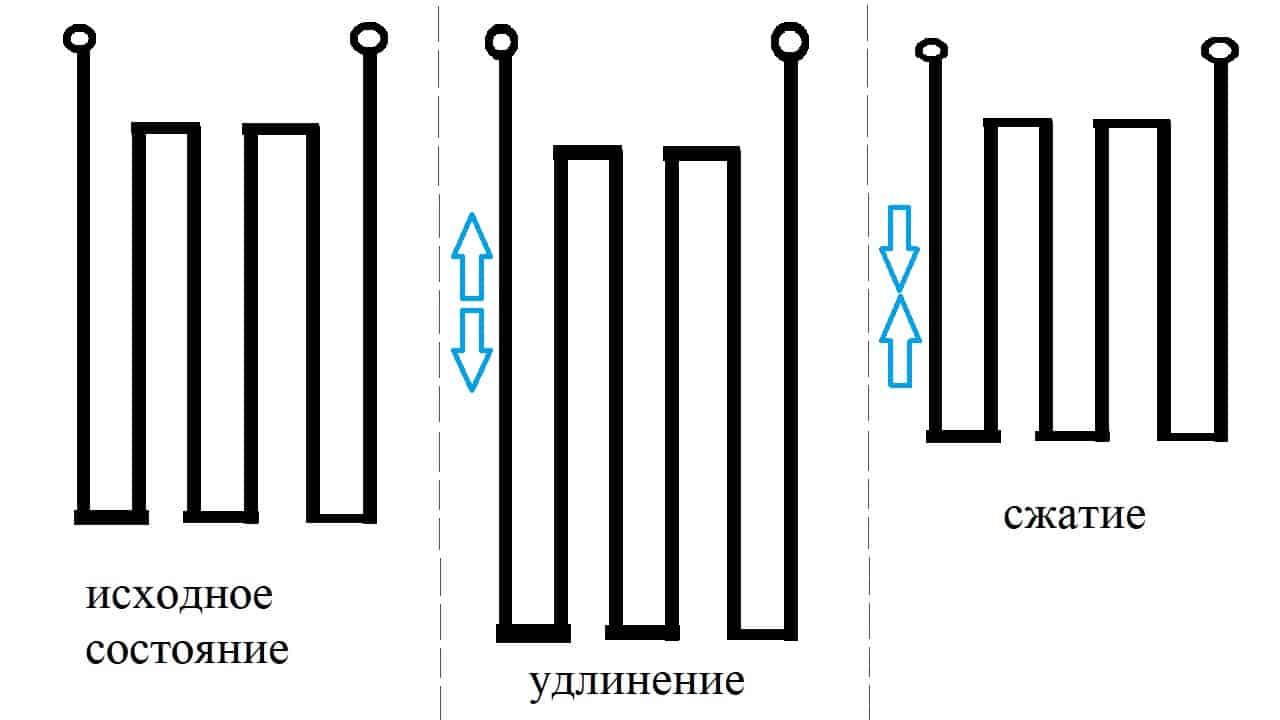

На практике это реализуется следующим образом (рисунок 1):

При нахождении в состоянии покоя дорожки тензорезистора имеют определенное сечение и длину проводника. Сопротивление всего резистивного элемента тензодатчика будет определяться по формуле:

ρ – удельное сопротивление материала, как правило, в качестве металла с постоянным удельным сопротивлением используют константан;
l – длина проводника тензодатчика;
S – поперечное сечение проводника тензодатчика.

Таким образом, в случае удлинения тензодатчика длина проводящих дорожек увеличивается, а поперечное сечение уменьшается. Как результат, омическое сопротивление тензорезистора будет повышаться. При сжатии произойдет обратный процесс – длина проводящих элементов уменьшиться, а их поперечное сечение увеличиться. В результате сжатия сопротивление тензодатчика уменьшиться, что и лежит в основе принципа его работы.

Как работает это устройство?

Прибор представляет собой простую конструкцию, состоящую из металлического корпуса и резисторов, которые размещены на электрической схеме. Наружная поверхность связана с внутренними элементами. Когда на платформу встает пользователь или кладется предмет, то внешняя сторона подвергается некоторой деформации. Результат поступает в главный блок, где происходит анализ и преобразование полученного сигнала в понятный для пользователя, после этого выводится на дисплей.

Раньше для точного проведения замеров, человеку требовалось соблюдать определенные условия. Сегодня технологии шагнули далеко вперед. Чтобы добиться точных показаний, достаточно включить оборудование и провести измерение. Большая часть производителей оснащают модели различными вспомогательными элементами, которые украшают внешний вид, а также увеличивают защиту от проникновения пыли и влаги. Область применения этого устройства высокое: начиная с ювелирного, где учитывается каждый миллиграмм и заканчивая сложными технологическими комплексами, которые способны измерять до нескольких тонн, при этом сохраняя высокую точность.

Микросхема INA125

Здесь так же показана схема подключения тензодатчика мостового типа к данной микросхеме. Кроме инструментального усилителя в состав данной микросхемы сходит ИОН – источник опорного напряжения для питания моста тензодатчика. Выходное напряжение ИОН можно изменять дискретно, подключая к соответствующим выводам микросхемы, вывод 4. Эти же напряжения можно использовать в качестве опорного напряжения для АЦП при оцифровке выходного напряжения сигнала. Это уменьшает ошибки оцифровки при флуктуациях напряжения питания устройства. Еще одним из достоинств этой микросхемы является и то, что требуемый коэффициент усиления инструментального усилителя (масштабирующего), устанавливается всего одним резистором, на схеме – R1.

Микросхема и резистор, задающий коэффициент усиления инструментального усилителя установлены на небольшой печатной плате, рисунок 3.

Для проверки всей схемы был использован наспех собранный цифровой вольтметр, состоящий из АЦП преобразователя и микроконтроллера с индикатором. В качестве АЦП была применена микросхема ADS1286, это 12 разрядный АЦП, позволяющий оцифровывать напряжение сигнала на выходе INA125 с точностью до 0,001В. В программу контроллера была введена подпрограмма коррекции нуля. И так, выяснилось, что зона чувствительности моего датчика начинается с пятидесяти граммов, примерно. Потом идет нелинейный участок до 370 граммов. Далее начинается линейный участок. Точность линеаризации проверить не удалось за неимением точных разновесов. Таким образом, в случае использования датчика в составе цифровых весов, последний должен быть преднагружен 370 граммами. Повторяемость показаний в принципе не плохая. Дрейф показаний при длительных нагрузках особо не проверял. Но при нагрузке в 1000 граммов через 9 часов непрерывного взвешивания показания изменились на 1 грамм. Это мое первое знакомство с данными датчиками, поэтому сделать однозначный конкретный вывод не могу. Но думаю, что существуют определенные места, где можно будет использовать эти «сверхточные» устройства.

Схемы подключения

Конструкции тензометрических датчиков, в частности, их малая жесткость, вынуждают применять особые способы подключения рассматриваемых элементов. Например, участки проволочной решетки в местах возможного изгиба при деформации часто располагаются поперечно к направлению измерений. Они воспринимают составляющие удлинения, действующие именно в этом направлении, и поэтому недостаточно точно реагируют на силы и деформации продольного направления. Отношение чувствительности измерения удлинений в продольном и поперечном направлениях для датчиков проволочного исполнения находятся в пределах от -0,01 до +0,04.

Влияние описанного фактора уменьшается, если для измерения напряжений, крутящих моментов или усилий использовать фольговые силоизмерительные датчики. По аналогии с печатными схемами, измерительная фольговая решетка, которая расположена на пластмассовой подложке, может быть получена в результате травления тонкой металлической фольги. Кроме того, токовая нагрузка на тензометрические датчики фольгового типа больше, чем на проволочные, вследствие чего тепло от фольговых тензометров отводится лучше.

Тензорезисторы часто приклеиваются к исследуемому конструктивному элементу. Клеевое соединение обеспечивает постоянную передачу деформации через подложку на измерительную решетку. Поэтому к клеям предъявляется также и ряд особых требований:

Высокое сопротивление ползучести.
Отсутствие гистерезиса.
Влагостойкость.
Адгезионная способность.
Температуростойкость.

Наибольшую эксплуатационную надежность проявляют эпоксидные смолы холодного твердения. Для экспериментального определения многосторонней деформации используют розеточную систему данных устройств, которые образуют измерительный мост. При этом образованная схема состоит из не менее, чем четырех закрепленных на подложке датчиков, которые размещаются крестообразно, треугольником, т-образно, в виде звезды. Благодаря многолучевому размещению тензорезисторов их удлинения измеряются в двух, трех или четырех направлениях.

Принцип работы

В бытовом использовании работы тензодатчиков наглядно демонстрируют электронные или цифровые весы. В них установлены специальные тензорезисторы, которые контактами соединены с рабочей поверхностью весов. Питание таких приборов производится при помощи батарей.

Фото – принцип работы тензометрического модуля Z-SG

Этот измерительный прибор обладает чрезвычайно высокой точностью анализа. Чувствительность рабочих элементов допускает погрешность не более 0,02 %, что является довольно высоким показателем. Но некоторые устройства выполняются с еще большим классом точности. Работа таких моделей основана на измерении силы воздействия на контакты. Электрический преобразованный сигнал является прямо пропорциональной величиной силе давления.

Достоинства тенодатчиков:

Высокая точность измерения;
Подходят для измерения статических и динамических напряжений, при этом, не искажают полученные данные. Это очень удобно при использовании устройств в транспортных средствах или экстремальных условиях работы;
Небольшие размеры позволяют использовать такие датчики практически в любых измерительных устройствах.

Но, у тензодатчиков есть и определенные недостатки. Любой преобразователь такого типа подвержен снижению чувствительности при перепадах температуры. Для наиболее точного измерения требуется производить опыты только при комнатной температуре и влажности не более 30 %.

Видео: Тензометрический датчик

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Тензодатчики силы растяжения и сжатия

Тензодатчики силы растяжения и сжатия, как правило, имеют S-образную форму, изготавливаются из алюминия и легированной нержавеющей стали. Предназначены для бункерных весов и дозаторов с пределом измерения от 0,2 до 20 тонн. S-образные тензодатчики силы растяжения и сжатия могут использоваться в станках по производству кабелей, тканей и волокон для контроля силы натяжения этих материалов.

Тензорезисторы проволочные и фольговые

Проволочные тензорезисторы делают в виде спирали из проволоки малого диаметра и крепят на упругом элементе или исследуемой детали с помощью клея. Их отличает:

простота изготовления;
линейная зависимость от деформации;
малые размеры и цена.
