Разводка электрики в квартире: схема и монтаж своими руками

МОЩНОСТИ ПОТРЕБЛЕНИЯ

Теперь, разобравшись с основными понятиями, рассмотрим для примера про ект электроснабжения небольшой однокомнатной квартиры. Подсчёты будем вести ориентировочно, что при таком небольшом масштабе вполне допустимо.

На первом этапе работы определимся с бытовой техникой, аппаратурой и осветительными приборами, которые предполагается использовать в жилище. Этот этап проекта, пожалуй, наиболее важный с точки зрения вашего участия в работе, поскольку ни один специалист не сможет спрогнозировать потребности хозяев дома лучше них самих. В результате мы сможем составить план (рис. 1).

На втором этапе работы следу ет разбить полученный перечень потребителей электроэнергии на группы. Это делают не только для удобства пользования и обслуживания, но и в целях равномерного распределения нагрузки на проводники. Максимальные действующие токи потребителей, включённых в одну группу, суммируют и на основе этого подбирают защитное устройство (автомат или УЗО), номинал которого обычно берут выше полученного значения на 20%.

Создание и согласование проекта, описание электромонтажных работ

Техническое задание на электромонтажные работы, описание электромонтажных работ требует большого внимания. Эта задача непроста даже для опытных электромонтажников, в течение многих лет проработавших в лицензированных компаниях. Однако следует помнить, что от того, насколько правильно составлен проект, зависит последующая работоспособность системы электроснабжения предприятий или жилых домов.

После того как проект составлен и при этом удовлетворяет заказчика, строительные электромонтажные работы, которые будут проводиться по этому плану, должны быть разрешены соответствующими органами. Для этого в разные инстанции направляют проект для его утверждения.

Для согласования необходимы штампы ряда контролирующих органов. В зависимости от того, какой тип помещения, в котором будет проводиться электромонтаж, количество печатей может быть разным. Например, для прокладывания проводки в жилой квартире данный процесс происходит быстрее и проще всего.

Процесс согласования начинается с выдачи исполнителю технических условий, которые содержат требования к проекту. Если проект согласован, ответственный за проверку инженер ставит на нем личный штамп. Следует помнить, что эти условия не включаются в НПО электромонтаж каталог.

Ремонт драйвера светодиодного прожектора

При ремонтной операции драйвера светодиодного прожектора, необходимо будет обращать внимание на все элементы, которые присутствуют в схеме. Он должен выдавать определенные значения постоянного напряжения, которое используется для питания установленных диодов

При ремонте этой системы, обращают внимание на силовые детали, которые имеют радиаторы. Связано это с тем, что при плохом охлаждении, определенные элементы драйвера могут быстро выходить из строя и их требуется заменить на новые и более качественные. В этом случае полезно подключение и схема диммера, что сэкономит время на данную процедуру.

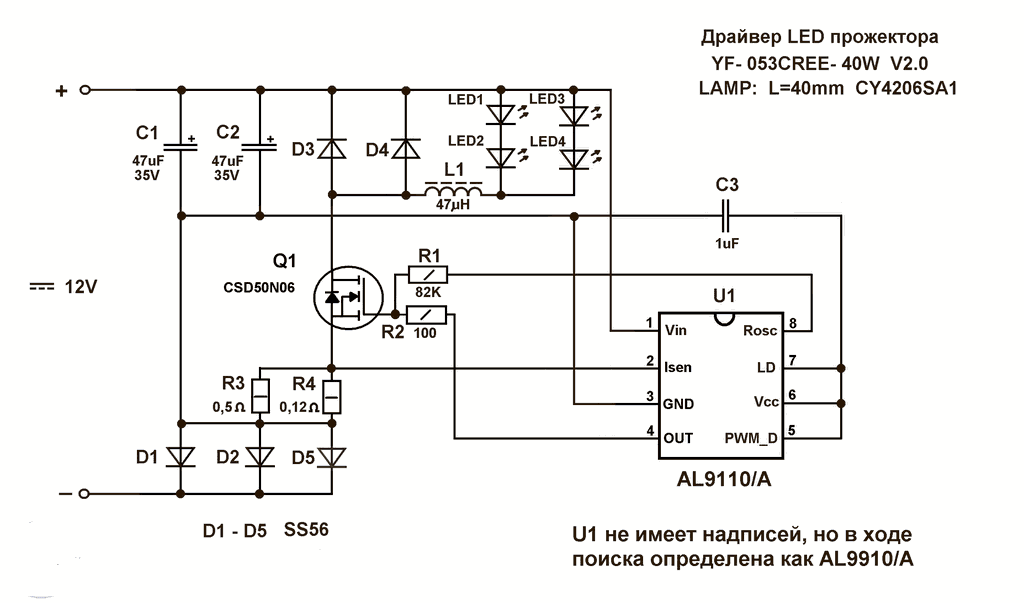

Электрическая схема драйвера.

Виды декоративной подсветки дома

На сегодняшний день существует четыре основных разновидности. Хозяевам дома придется выбрать один из следующих вариантов освещения:

акцентное;
динамическое;
заливающее;
и контурное.

Все виды имеют свои преимущества, а решение об использование того или иного варианта принимает дизайнер, который при выборе всегда учитывает стиль, архитектурные особенности здания, а также предпочтения хозяев дома.

Акцентное оформление

Его еще называют локальным. Это самый востребованный, универсальный вид светового декора. Секрет его популярности — возможность использовать для зданий любого стилевого решения. Акцент делают на самых оригинальных элементах фасада: чаще подсвечивают балконы, карнизы, колонны или дверные, оконные (реже) проемы. Такую локальную уличную подсветку выполняют с помощью ярких светильников. Их фиксируют непосредственно на фасаде здания.

Динамическое

Это оформление может сочетать несколько видов декора, поскольку его главные отличия — изменение интенсивности светового потока, и цвета освещения. Для достижения этого результата используются датчики и специальные контроллеры. Освещение меняется при смене времени, погоды и т. д.

За контроль может отвечать автоматика, но возможен и ручной режим. Главные элементы системы — светодиодные светильники, ленты, прожекторы. Для управления приборами используют специальное оборудование. Из-а сложности эта разновидность подсветки для частных домов используется реже.

Заливающее

Его основная задача — гарантировать целостность восприятия дома. Этот вид оформления используют для памятников, а также строений, стоящих отдельно, не привязанных к другим архитектурным объектам. В этом случае эффекта достигают с помощью достаточно мощных светодиодных прожекторов.

Осветительные приборы располагают на некотором расстоянии от стен дома: либо прямо на земле, либо на специальных опорах. Для этого вида оформления крайне важен корректный расчет дистанции и угла падения световых лучей. Неточность приведет к тому, что свет будет неравномерным или нечетким.

Контурное

Это еще один оригинальный вид декоративного оформления фасада — выделение очертаний дома. В этом случае осветительными приборами являются светодиодные шнуры или ленты, а также точечные светильники.

Контурная инновационная подсветка появилась не так давно, однако успела найти довольно большую «армию» поклонников. Этот вариант позволяет выделить весь фасад либо только его отдельные элементы: кровлю, балкон, оконные, дверные проемы, лестничные перила, ограждения или террасу.

Как выбирают вид уличной подсветки?

Чтобы получить в результате идеальный результат, необходимо рассматривать несколько критериев:

местность, где расположено здание, его значительность в архитектуре;
стиль строения, его композиция, архитектурные особенности;
материалы, которые применялись для фасадной отделки.

Перед принятием окончательного решения дом рассматривают со всех ракурсов. Выбирают тот, в котором здание будет выглядеть наиболее эффектно, выигрышно.

Классификация производственного освещения. Основные требования к производственному освещению

В зависимости от источника света производственное освещение может быть естественным, искусственным и совмещенным.

Естественное освещение— это освещение помещений дневным светом неба, проникающим через световые проемы в наружных ограждающих конструкциях. По конструктивному исполнению подразделяется на:

-боковое;

-верхнее;

-комбинированное.

Искусственное освещение

по функциональному назначению подразделяется на рабочее, аварийное, охранное и дежурное, по месту расположения светильников используется двух систем: общее и комбинированное. Основная задача освещения на производстве-создание наилучших зрительных условий труда. Освещенность на рабочем месте должна соответствовать характеру зрительной работы который определяется 3 параметрами: объектом различения, фоном и контрастом объекта с фоном.

Для повышения равномерности естественного освещения больших цехов осуществляется комбинированное освещение. Светлая окраска потолка, стен и производственного оборудования способствует созданию равномерного распределения яркостей в поле зрения.

На рабочей поверхности должны отсутствовать резкие тени, наличие которых создает неравномерное распределение поверхностей с различной яркостью в поле зрения, искажает размеры и формы объектов рвзличения, в результате повышается утомляемость. Особенно вредны движущиеся тени, которые могут привести к травмам. Тени необходимо смягчать, применяя светильники со светорассеивающими молочными стеклами.

В поле зрения должна отсутствовать прямая и отраженная блескость. Блескость- повышенная яркость светящихся поверхностей, вызывающая нарушение зрительных функций, т.е. ухудшение видимости объектов. Прямая блескость связана с источниками света, отраженная возникает на поверхности с большим коэффициентом отражения или отражением по направлению к глазу. Ослепленность приводит к быстрому утомлению и снижению работоспособности.

Величина освещенности должна быть постоянной во времени.

Необходимо выбирать оптимальную направленность светового потока, что позволяет в одних случаях рассмотреть внутренние поверхности деталей, в других различить рельефность элементов рабочей поверхности.

Следует выбирать необходимый спектральный состав света.

Правильную цветопередачу обеспечивает естественное освещение и искусственные источники света со спектральной характеристикой, близкой к солнечной. Все элементы осветительных установок должны быть достаточно долговечными, удобными и простыми в эксплуатации, электробезопасными, пожаробезопасными, не являться источником шума и тепловыделений.

Оптимальное значение параметра для рабочего места

Требования к освещению рабочего места определяется по ряду параметров. Ключевые требования к освещению:

Яркость должна быть отлажена таким образом, чтобы не создавать проблем со зрительными органами человека. Она не должна быть слабой, чтобы сотруднику не приходилось напрягать глаза, но и не должна быть ослепляющей, из-за чего работать не получится.
Подсветка должна быть равномерной. Сотрудник не должен страдать от избытка неудачных теней. Если базового света не хватает для их устранения, то требуется подключить вспомогательные источники света

Например, лампу настольного типа.
Восприятие света может быть индивидуальным, поэтому важно оставлять сотруднику возможность самостоятельно отлаживать какие-то параметры, которые обеспечат ему комфортное восприятие света и продуктивную работоспособность.

Недостаточное освещение и несоблюдение этих требований при организации рабочего места приведёт к ухудшению зрения сотрудников в офисе или ином помещении, снижению рабочей эффективности и низкому достижению целей компании. Если часть сотрудников имеет изначальные проблемы со зрением, им может потребоваться обеспечение дополнительных условий, которые позволят эффективно работать.

Два вида света задействуется в повседневной жизни: естественный и искусственный. Оптимальным признаётся сочетание этих типов. Такое сочетание именуется комбинированным (смешанным) вариантом.

Организация комфортного рабочего места

В зависимости от условий труда определяются следующие нормы:

офис малых размеров требует средней света не менее 500 люкс;
опен-спейс нормируется показателем не менее 750 люкс;
зал для конференций — 300 люкс;
помещение для приёма, секретариат — 300-500 люкс;
помещения с компьютерной техникой — 400 люкс;
помещения технического назначения и коридоры — 100-200 люкс;
архивная комната — 75 люкс.

Если сотрудники работают за компьютером, то обязательно необходимо регламентировать перерывы в выполнении их деятельности. Несоблюдение правила негативным образом скажется на их здоровье и продуктивности. Днём сотрудники могут работать без перерывов не более 2 часов, ночью — не более часа. Каждый сотрудник в обязательном порядке должен устраивать себе перерыв от работа до пятнадцати минут. Это создаст глазам необходимые условия для отдыха. Кроме того, полезно совершать упражнения для отдыха глаз. Но последняя мера не является обязательной, она носит исключительно рекомендованный характер.

Факторы зрительного комфорта

Освещение рабочего места требует учитывания нескольких факторов. К таким факторам относится следующее:

цветовой интерьер помещения. Оптимальнее всего использовать светлые, зелёные или желтоватые оттенки, так как они положительным образом сказываются на зрении. Такие оттенки являются более щадящими и не требуют избыточно напрягать зрительные органы;
отлаженная яркость и контрастность;
световая однородность;
устранение бликов и мерцания с поверхностей (например, экрана монитора).

Все эти факторы влияют на свет, вместе с ним комфорт, степень утомляемости и расслабление глаз. Требуется подобрать правильный светильник и организовать сотрудникам условия максимально комфортные как по части наружного, так и по части внутреннего пребывания (организовать дежурное освещение, общее и т.д.).

Выбор ламп для освещения рабочего места

Рабочему месту подходящее значение параметра придадут лампы светодиодного типа. Помимо выполнения центральной задачи, они обладают следующими преимуществами:

небольшая стоимость;
длительный период эксплуатации;
малый расход электроэнергии.

Второе место можно отдать лампам галогенного типа. Но при их покупке стоит учитывать, что у них высокая степень нагрева и не получится встроить их в любые приборы.

На третьем месте люминесцентная лампа, она также может быть использована, но её свет гораздо хуже (является неестественным).

Оптимальнее всего комбинировать варианты и приобретать вспомогательный свет (специальная электроустановка и так далее).

Освещение рабочих мест требует выбора подходящего типа лампы, также уделяйте внимание месту расположения светильника, благодаря которому выполняется освещение рабочей зоны. От этого зависит, насколько удачным будет выбранный вариант

Неправильно расположенный светильник приведёт к утомлению глаз и ухудшению зрения, в то время как корректно расположенный поможет выполнять работу успешно.

Выбор светотехники

Все оборудование освещения забора можно подсвечивать различными типами электроламп.

Наиболее популярными для уличных светильников являются:

Светодиодные лампы – наиболее дорогостоящий, но и самый выгодный в части производительности и срока эксплуатации вариант.
Газоразрядные лампы – представлены широким диапазоном ртутных, натриевых, металлогалогенных устройств, отличающихся хорошей производительностью и соизмеримой качеству ценой.
Лампочки накаливания — являются самым дешевым вариантом, но отличаются самой малой производительностью и малым сроком эксплуатации.
Галогенные – представляют собой недорогой сегмент осветительного оборудования, немного более эффективный, чем лампочки Ильича.

Также обратите внимание, что люминесцентные лампы в заборных столбах могут сбоить при температурах ниже +5ºС, поэтому экономные лампы подойдут не для каждого климатического пояса

Но, помимо этого важно учитывать конструктивные параметры приборов освещения забора

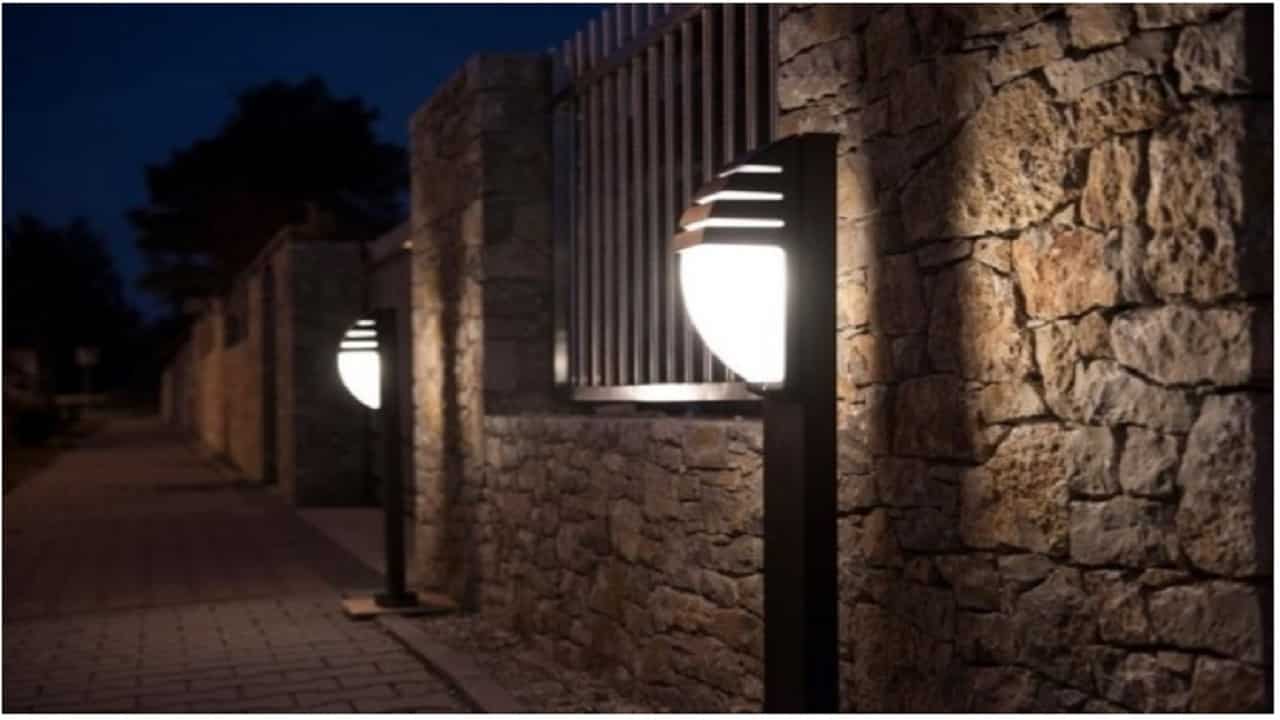

Фонари для столбов

Располагаются на столбе ограды – предназначены для организации функционального освещения территории вокруг забора. При желании можно использовать и в охранных целях, и как альтернативу естественному освещению в темное время суток. Световой поток у такого оборудования должен располагаться сверху вниз, применять отражатели с направленным вверх потоком смысла не имеет. Форма плафона у фонарей может выполняться в виде шара, куба, классическим светильником и т.д. с лампами большой мощности.

Точечные светильники

Представляют собой небольшие устройства, монтируемые в секциях заборов, столбах, опорах, фундаментах, основаниях, кромках. Точечные светильники используются в качестве акцентного освещения для выделения конкретной зоны или участка. Точечное освещение предназначено для декоративной заборной подсветки, ландшафтного освещения и т.д.

Прожекторы

Обладают мощным направленным потоком и могут устанавливаться как в качестве функционального, так и в части светодиодной подсветки пролетов. В первом случае их устанавливают на столбах забора, чтобы свет перераспределять по территории. Во втором прожектор находиться в напольном размещении, а лучи направляются в сторону пролетов, при необходимости они могут охватывать строения, дом и т.д.

Наземные фонари

Имеют отдельную ножку и располагаются в непосредственной близи от забора, что позволяет световому потоку от этого оборудования осуществлять и подсветку ограждения. Но в то же время, наземные фонари должны охватывать и другие части для дизайнерского освещения, ландшафтной подсветки, близлежащие цветы и кусты на клумбах, тротуары.

Декоративные светильники и болларды

Это осветительные устройства для маркировочного и сигнального освещения. В большинстве случаев обладают слабым световым потоком, возможно, разноцветными тонами или необычным тематическим дизайном.

Принципы выбора опор освещения для открытых территорий

Грамотный выбор типа опоры напрямую влияет на удобство монтажа и обслуживания системы освещения.

Осветительные опоры различаются:

по способу прокладки кабеля: силовые и не силовые;
по типу материала изготовления: железобетонные, металлические, композитные, деревянные;
по форме: гранёные, трубчатые, конические;
по способу монтажа: фланцевые и прямостоечные;
по назначению: утилитарные и функционально-декоративные;
по типу конструкции: стационарные, составные, складывающиеся, высокомачтовые.

Важную роль при подборе маркировки опоры играет назначение открытой территории. Для спортивных объектов используют высокомачтовые уличные опоры, их высота достигает 50 метров, что позволяет покрыть большую зону освещения одной группой световых приборов. Функционально-декоративные мачты можно увидеть в парках, на городских площадях, прилегающих территориях торговых центров. Они не только выполняют функцию опорного столба, но и дополняют общий архитектурный ансамбль городской среды. На дорогах, путях проезда производственных площадок устанавливают утилитарные опоры, недорогие и простые в обслуживании.

Срок эксплуатации и объём выделенных средств на реализацию системы освещения также влияют на выбор опоры. Железобетонный фонарный столб прослужит 20 лет, а мачта из композитного материала простоит более 50 лет. При этом композит значительно дороже.

На способ монтажа влияют параметры грунта, наличие фундамента и зона эксплуатации. Прямостоечные столбы вкапывают основанием в землю, а фланцевые крепят к монтажной плите, поэтому они подходят для установки на железнодорожных платформах и производственных площадках.

Тип опоры освещения определяют специалисты во время проектирования и технико-экономического расчёта.

В чём измеряется количество света в помещении и на улице?

СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).

Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).

Основные требования для уличного освещения.

Объекты	Минимальная ср. освещённость, в люксах	Минимальное распределение света
Категория А1 (дороги с пропуском 10 000 ед/ч)	30	0,35
Категория А2 (дороги с пропуском до 9 000 ед/ч)	20	0,35
Категория А3 (дороги с пропуском до 7 000 ед/ч)	20	0,35
Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч)	20	0,35
Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч)	20	0,35
Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч)	15	0,35
Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч)	15	0,25
Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч)	6	0,25
Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч)	6	0,2
Трамвайный путь обособленного типа	10	—
Центральные улицы, площади общественного назначения, ТЦ	10	—
Центральные улицы в жилых частях города	6	—
Переулки в жилых частях города	4	—

Нормы естественного освещения для зон пешеходного типа.

Объекты	Минимальное ср. значение параметра, лк	Минимальное распределение света
Область перед входом в комплексы общественного назначения	20	0,30
Переходы для пешеходов в непроезжей и исторической зонах города	10	0,30
Переходы для пешеходов, входы	6	0,20
Тротуары	4	0,20
Аллеи, переулки, проезды административных и жилых участков	2	0,10
Аллеи бокового типа, вспомогательные входы в парки	1	0,10

Требуемое освещение в административные здания.

Объекты	Мин. ср. освещённость по горизонту
Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки	300
Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории	400
Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа	500
Каталоги для чтения, залы для собраний, фотокомнаты	200
Фойе, архивные	100-150
Хранилища для книг	75

Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).

Объекты	Мин. ср. значение параметра по горизонту
Инвентарные	50
Палаты	100
Бассейны крытого типа, рекреационные, спальни	150
Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки	200
Мастерские, залы эстрадного типа	300
Лаборатории техникумов, лаборатории,	400
Помещения для проведения занятий,	500

Требуемые нормы в производственных помещениях, предназначенных для питания.

Объекты	Мин. ср. значение параметра по горизонту
Объект на производстве шоколада и изделий из него	400
Раздаточные, хранение изделий из муки, мороженого, напитков	300
Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал	200
Кладовки	75

Требуемое освещение рабочих помещений в медицинских организациях.

Объекты	Мин. ср. значение параметра по горизонту
Приёмные	500
Операционные	400
Лаборатории, процедурные комнаты	300
Регистрационная, комнаты для мойки	200
Комнаты для ожидания, склад препаратов, помещения бытовых назначений	150
Коридоры, лестницы	100
Уборные	75

Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.

Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.

С чего начать изучение основ электротехники

Электротехника для начинающих доступна на многих информационных носителях. Современные средства массовой информации не испытывают дефицита в учебных пособиях по основам электричества. Самоучители по электрике приобретают в сети интернет или книжных магазинах. Уроки электрика новичок может получить в виде бесплатного видеокурса об основах электричества через интернет. Онлайн видео лекции в доступной форме обучают всех желающих основам электричества.

Обратите внимание! Книга, несмотря на доступные видеоресурсы в сети, до сих пор считается самым удобным источником информации. Пользуясь самоучителем по электрике с нуля, не нужно всё время включать ПК. Учебник всегда будет под рукой

Учебник всегда будет под рукой.

Самоучители служат незаменимыми помощниками для того, чтобы отремонтировать электропроводку, починить выключатель, розетку, установить датчик движения и заменить предохранители в бытовых электроприборах.
