Техническое обслуживание и ремонт силового трансформатора

Нерегламентированное техническое обслуживание трансформаторных подстанций

Нерегламентированное обслуживание ТП – мероприятия, непредусмотренные нормативной документацией изготовителя. Они проводятся на основании особых условий эксплуатации оборудования или его ненормированной наработкой. Подобные работы выполняются после проведения регламентированного ТО.

Нерегламентированное ТО состоит из следующих мероприятий:

  • составление графика функционирования устройств для соблюдения особых условий эксплуатации и сохранения работоспособности оборудования – согласно инструкции завода-изготовителя;
  • сбережение нагрузки на устройства, согласно паспортным данным, для предотвращения перегрузки;
  • выдерживание определенных режимов функционирования оборудования;
  • контроль работы системы охлаждения для всей установки в целом и ее ключевых узлов;
  • контроль деактивации и активации оборудования – согласно руководству;
  • деактивация оборудования при возникновении внештатных ситуаций;
  • выявление износа элементов, механизмов и т.д.;
  • визуальная оценка состояния установок, степени нагрева поверхностей, работоспособности системы охлаждения;
  • обнаружение утечек соответствующих жидкостей.

Почему выбрать стоит именно нас?

Мы уже более 10 лет оказываем гарантированную техподдержку электрической аппаратуры. Наш коллектив – это высококвалифицированные специалисты, обладающие необходимыми навыками и знаниями для решения проблемы любой сложности. Все поручения производятся с применением специализированных инструментов, передовых технологий. Сотрудничать с нами выгодно и легко, у нас всегда доступные цены, индивидуальный подход к каждому заказчику и безупречный сервис.

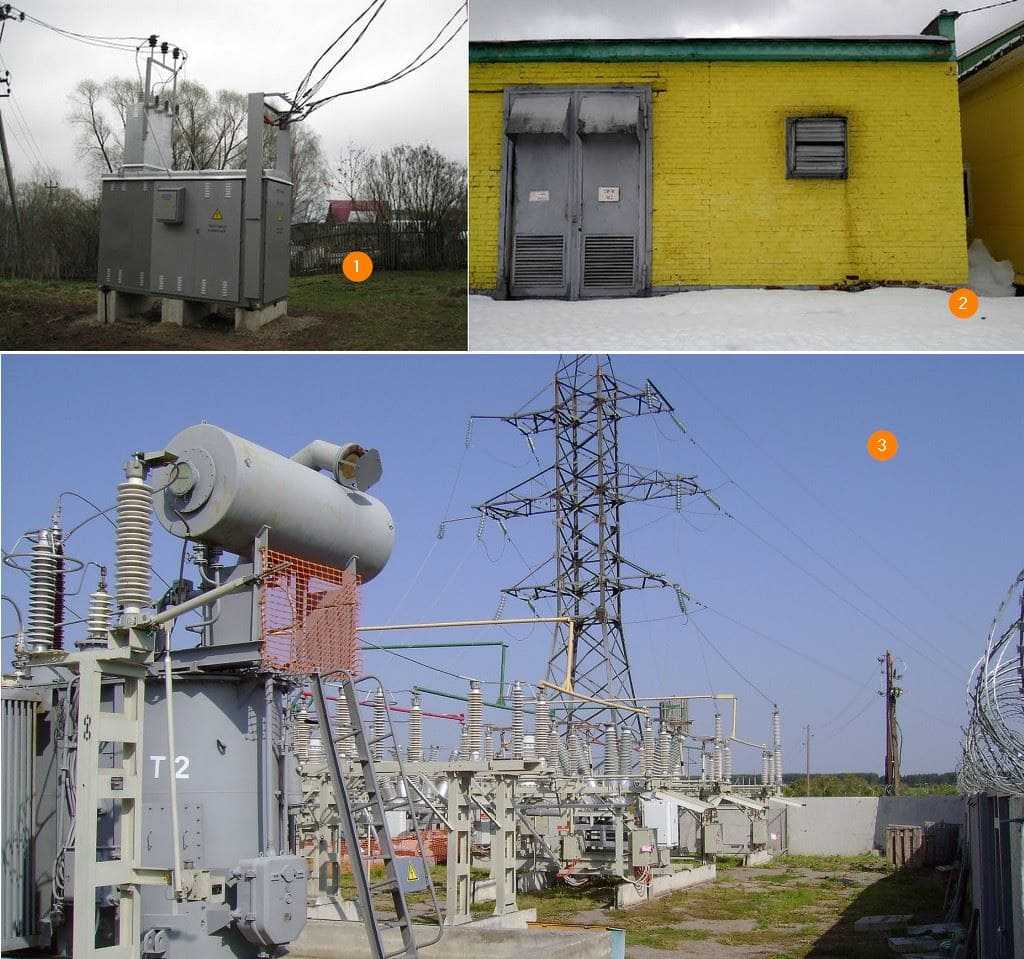

Типы

Комплектные трансформаторные подстанции подразделяются на несколько видов:

  • столбовые;
  • мачтовые;
  • киоски;
  • внутренние устройства;
  • внешние установки.

При внутреннем размещении комплектная трансформаторная подстанция может примыкать к зданию или же находиться в самом помещении.

Столбовые

КТП этого типа устанавливаются на опору электросети. Столбовая трансформаторная подстанция состоит из:

  • шкафа для РУНН;
  • предохранителей от скачков высокого напряжения;
  • кронштейнов;
  • платформы;
  • силового трансформатора;
  • разрядников.

Мощность столбового КТП составляет от 16 до 250 кВА. Монтаж электроустановки этого типа имеет свои особенности. Провода, которые соединяют линии электроэнергии и силовой трансформатор, прокладываются в трубах. Каждая труба должна надежно крепиться к опоре. Подключение подстанции к линиям электропередач осуществляется с помощью разъединителя.

На боковой стенке шкафа РУНН размещаются рубильники, при помощи которых можно вручную отключить подачу тока. Рукоятки устанавливаются на фидеры с дугогасительными камерами. К задней стенке шкафа приваривается пластина для соединения РУНН с заземляющим устройством.

Мачтовая

Оборудование для распределения напряжения в данном типе подстанций крепится на опору. Она представляет собой мачту из дерева или железобетона. Опора может быть одиночной или двойной.

Мачтовые КТП небольшие по размеру, хорошо защищены от внешних воздействий и безопасны. Максимальное напряжение составляет 35 кВт. Расстояние от земли до токопроводящих устройств составляет более 3,5 м. Поэтому для мачтовой подстанции не нужно устанавливать дополнительную защиту. Исключением являются только конструкции, которые находятся возле дороги. В этом случае вместе с мачтовой КТП монтируются оградительные тумбы.

Мачтовая трансформаторная подстанция состоит из:

  • РУВН;
  • шкафа РУНН с системой ручного или автоматического отключения подачи тока;
  • силового трансформатора мощностью до 100 кВА;
  • разрядников;
  • изоляторов штыревого типа;
  • складной лестницы с запирающимся замком;
  • рамы;
  • площадки для обслуживания.

Силовой трансформатор подключается к источнику электроэнергии при помощи предохранителей и трехполюсного разъединителя.

Киоск

КТП киоскового типа используется для электроснабжения следующих помещений:

  • промышленных предприятий;
  • сельскохозяйственных организаций;
  • коттеджей;
  • строительных объектов.

Киоск изготавливается из металла, который способен выдерживать высокие нагрузки. Он состоит из трех основных отсеков: силового трансформатора, РУВН и РУНН. Они расположены в отдельных запирающихся шкафах. Открыть отсек при включенном напряжении невозможно из-за особенностей конструкции киоска.

Минимальная мощность силового трансформатора для данного типа – 25 кВА. Максимальный предел составляет 630 кВА.

Внешней установки

Наружные КТП используются для электроснабжения объектов нефтяной и газовой промышленностей.

Внешние установки представляют собой несколько модулей, которые устанавливаются отдельными блоками. Трансформаторная подстанция наружной установки может совмещаться с автоматизированной системой управления в производстве.

Внутреннего монтажа

КТП внутреннего типа устанавливаются в помещениях. Они подразделяются на три вида:

  1. Пристроенные. Комплектные подстанции этого вида примыкают к зданию.
  2. Встроенные. Трансформаторные подстанции размещаются внутри помещения.
  3. Внутрицеховые. К ним относятся КТП, которые находятся в зданиях промышленных организаций.

Пристроенные

Комплектные трансформаторные подстанции в виде пристройки отделены от основного здания только перегородкой. Дверь в КТП должна соответствовать нормам пожарной безопасности. Материал для перегородки подбирается в зависимости от степени огнестойкости всей конструкции.

Встроенные

Встроенные КТП монтируются на объект блоками или уже в собранном виде. В комплектацию устройства входят:

  • РУНН;
  • РУВН;
  • сухой или масляный силовой трансформатор;
  • переходные и соединительные мосты.

Внешне встроенный КТП представляет собой металлический шкаф.

Внутрицеховые

Данный тип подстанций устанавливается внутри промышленных помещений. Конструкция включает в себя шкафы:

  • двух силовых трансформаторов;
  • РУВН и РУНН;
  • линии отвода;
  • секционного типа.

Список приоритетных проверок работоспособного технического состояния электрооборудования подстанции

В перечень входят предваряющие обслуживание визуальные осмотры, которые проводятся в единожды в установленном порядке с выполнением обязательных условий.

Общий список проверок включает:

  • Периодический осмотр электрооборудования без вывода из работы и отключения от сети напряжения (периодичность по ПТЭ глава 1.6.).
  • Внеочередной осмотр, производится после срабатывания защит при отключении тока КЗ (короткого замыкания). Поверяются ячейки закрытого распредустройства, через которые проходил ток к. з.
  • Текущий ремонт выполняют по графику, установленному лицом ответственным за электрохозяйство. Во время ремонта устраняются обнаруженные при осмотрах неисправности. Ремонт производится с соблюдением межотраслевых правил ПТБ и на отключенном и выведенным из работы электрооборудовании.
  • Капитальный ремонт проводят по нормам ПТЭ и местным инструкциям.

К ТО относятся аварийно-восстановительные работы, их объем зависит от тяжести и количества повреждений, появившихся во время аварии.

Перечень работ, которым руководствуются при выполнении ТО

Качество ремонтных работ обязательно подтверждается приемо-сдаточными испытаниями, которые выполняют, руководствуясь ГОСТ 50571.16-99 и нормами ПУЭ (глава 1. 8.)

Производство ТО фиксируется записями типа выполненных работ и результатами в эксплуатационных журналах по обслуживанию электрооборудования, актами со списком устраненных дефектов, а также результатами испытаний.

ТО включает надзор за работой электрооборудования, выполнение необходимых регулировок, периодических промывок, очисток и проветриваний помещений.

Таблица 1 — Перечень работ, проводимых в период ТО трансформаторных подстанций.

 №
 Наименование работ
 Периодичность проведения
Очередные осмотры
    1  Осмотр ТП электромонтерами  Один раз в год
    2  Осмотр инженерно-техническим персоналом выборочного числа ТП  Один раз в год

Внеочередные осмотры

     3  Осмотр после стихийных явлений (осматриваются все ТП, находящиеся В зоне стихийных явлений)  По окончании внеочередного ремонта или на следующий день
     4  Осмотр ТП после каждого случая:
   срабатывания выключателей ТП на отключение КЗ (включение на КЗ)  При устранении причины и последствия или на следующий день
   перегорания предохранителей  При замене патрона с плавкой вставкой
     5  Осмотр жизненно важных объектов (ЖВО)  Перед началом отопительного сезона
     6  Проверка целостности заземления ТП  Тоже

Измерения

     7  Измерения токовой нагрузки на вводах 0,4 кВ силового трансформатора и отходящих линий  2 раза в год (в периоды минимальных и максимальных нагрузок)
     8  Измерение напряжения на шинах 0,4 кВ  Совмещается с замерами нагрузок
     9  Измерение уровня тока КЗ или сопротивления цепи «фаза-нуль» отходящих линий 0,4 кВ  По мере необходимости, но не реже 1 раза в 6 лет

Испытания, измерения

     10  Измерение сопротивления заземления или напряжения прикосновения к оболочкам и заземленным элементам  В сроки проведения ремонта ТП, один раз в 6 лет

Отдельные работы

     11  Очистка изоляции оборудования ТП, аппаратов, баков и арматуры от пыли и грязи  По мере необходимости
     12  Зачистка, смазка и затяжка контактных соединений  Тоже
     13  Устранение разрегулировки механизмов приводов и контактной части выключателей и разъединителей (выключателей нагрузки)  Тоже
     14  Смазка шарнирных соединений и трущихся поверхностей оборудования  По мере необходимости
     15  Обновление и замена диспетчерских надписей, мнемонических схем, предупредительных плакатов и знаков безопасности в РУ 0,4-10 кВ  Тоже
     16  Замена плавких вставок предохранителя  При изменении режимов работы сети и параметров защищаемого оборудования, при перегорании плавких вставок
     17  Доливка трансформаторного масла  По мере необходимости

Периодичность технического обслуживания комплектных трансформаторных подстанций производится согласно ПТЭЭП приведена в главе 1. 6 «Техобслуживание, ремонт, модернизация и реконструкция».

ТО трансформаторных подстанций выполняется в период эксплуатации электрооборудования с соблюдением нормального режима работы. Для этого разрешается использовать перерывы в работе, нерабочие дни и смены.

При проведении ТО по предварительному согласованию с диспетчерскими службами разрешается кратковременное отключение электрооборудования от сети напряжения согласно действующих предписаний.

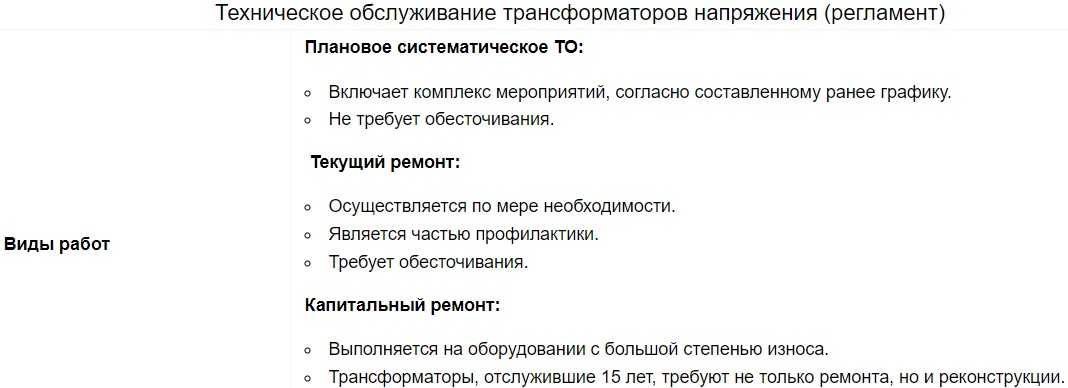

Существуют два вида ТО – это регламентированное и нерегламентированное техническое обслуживание.

Регламент подразумевает надзор за работой и правильной эксплуатацией оборудования, уход и содержание устройств в исправном состоянии.

Обслуживание трансформаторных подстанций, ТП, КТП

Техническое обслуживание трансформаторных подстанций – это комплекс взаимосвязанных мер, принимаемых для поддержания стабильного функционирования и безопасной эксплуатации трансформатора и распределительных устройств. Чтобы не допустить быстрого износа и поломки электрооборудования, нужно обеспечить ему полноценный надзор и уход.

В частности, для поддержания подстанций в работоспособном состоянии осуществляются:

  • плановые осмотры – каждое полугодие;
  • замер токовой нагрузки на вводах, совместно с замером напряжения на шинах – каждое полугодие;
  • внеплановые осмотры – после сгорания предохранителей, срабатывания выключателей, стихийных явлений;

устранение загрязнений и пыли на изоляции составляющих подстанции – при наличии загрязнений;
чистка, смазывание и затяг контактных соединений – при необходимости;
нанесение смазки на шарниры и элементы, подверженные трению – по мере потребности;
замена предупреждающих плакатов, знаков, схем и пр. – при их износе;
замер значения тока КЗ либо сопротивления цепи «фаза-нуль» отходящих линий 0,4 кВ – минимум раз в 6 лет;
ликвидация неполадок в контактной зоне выключателей и компонентах приводов – при наличии таких неисправностей;
замер сопротивления изоляции – при реализации ремонтных мероприятий на ТП, минимум раз в 6 лет;
определение сопротивления заземления – аналогично;
обрезка сучьев, устранение кустов в охранной области подстанции – по мере потребности.

Инженерный центр «ПрофЭнергия» имеет все необходимые лицензии для обслуживания трансформаторных подстанций, слаженный коллектив профессионалов и сертификаты, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если Вы хотите заказать обслуживание ТП, а также по другим вопросам, звоните по телефону: +7 (495) 181-50-34.

Состав проверок при техобслуживании ТП

Техническое обслуживание ТП 10/0,4 кВ включает в себя контроль состояния строительных сооружений подстанции, площадок, ограждающих конструкций.

Также контролю подлежат шкафы, приводы коммутационных аппаратов, запорные и блокировочные элементы, устройства заземления, предупредительные знаки.

В масляных агрегатах контролируется уровень и температура трансформаторного масла, отсутствие утечки, нагрева корпуса и нестандартных звуков. Также обслуживание электрических подстанций подразумевает контроль состояния изоляции и контактов оборудования на предмет наличия механических повреждений, признаков перегрева контактных соединений и перекрытия изоляции. Проверке подлежат также компоненты РЗиА, наружного обогрева и учета электроэнергии.

Обязанности собственников трансформаторных подстанций

Владельцы ТП обязаны:

  1. Содержать электротехническое оборудование в исправном состоянии.
  2. Использовать его со строгим соблюдением требований нормативной документации.
  3. Своевременно и в полном объеме проводить полагающиеся проверки, испытания, ремонт и обслуживание трансформаторных подстанций.
  4. Обеспечить наличие на подстанции первичных средств и инструментов для тушения пожара.
  5. Подобрать компетентный электротехнический персонал.
  6. Выбрать и назначить приказом ответственных за электрохозяйство.

В случае нарушений при эксплуатации и обслуживании КТП должностные лица (собственник и ответственный за электрохозяйство) несут ответственность согласно действующему законодательству.

Контроль состояния ТП и проведение необходимых испытаний – это задача для обученного и хорошо подготовленного персонала с соответствующей группой допуска по электробезопасности.

Чтобы избавить себя от лишних хлопот и затрат, собственники подстанций часто передают их на контроль специализированным компаниям. Поручите обслуживание подстанций и распределительных устройств специалистам инженерного центра «ПрофЭнергия». Мы имеем все необходимые разрешения и свидетельства компетентности для выполнения таких работ, располагаем собственной электротехнической лабораторией, укомплектованным штатом специалистов и современным оборудованием для выполнения электрофизических измерений.

Не стоит пренебрегать профессиональным обслуживанием КТП – от регулярности и качества выполнения таких мероприятий зависит безаварийность работы электрооборудования и стабильность электроснабжения потребителей. Гораздо выгоднее вложить средства в профилактику, чем устранять последствия аварии и приобретать новое оборудование в случае его утраты.

Периодичность и виды технического обслуживания трансформаторных подстанций

ПЛАНОВЫЙ ОСМОТР

Плановое техническое обслуживание трансформаторных подстанций — основной комплекс работ проводится ежемесячно. Предусматривает выполнение следующих операций:

  • визуальный осмотр внешних элементов ТП;
  • чистку, смазывание и затягивание соединений, подвижных элементов (при необходимости);
  • замену предупреждающих знаков, схем, при необходимости;
  • проверку высоковольтных ячеек по установленной схеме;
  • обследование силового трансформатора на повышенные шумы;
  • осмотр кабельных линий, концевых и соединительных муфт (в пределах доступности);
  • тепловизионное обследование электрооборудования;
  • устранение выявленных неполадок.

Все работы и результаты фиксируются в актах технической приемки.

ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внеплановое обслуживание трансформаторных подстанций требуется после стихийных бедствий, критических скачков напряжения, аварийного срабатывания выключателей.

Комплекс работ включает:

  • визуальный осмотр электрооборудования силовой подстанции;
  • выявление причин возникновения аварийной ситуации;
  • диагностику силового электрооборудования;
  • измерение технических характеристик;

В рамках услуги мы предлагаем устранение неполадок, замену вышедших из строя деталей.

ИЗМЕРЕНИЯ, ЭЛЕКТРОИСПЫТАНИЯ

В соответствии с Правилами устройства электроустановок ПУЭ глава 1.8 в процессе технического обслуживания, проводятся периодические испытания электрооборудования согласно нормам такие как:

  1. Проверка металлосвязи с заземляющими устройствами.
  2. Измерение сопротивления изоляции кабельных линий, вторичных цепей.
  3. Испытание повышенным напряжением (ошиновки РУ, РТП, вводов, силовых трансформаторов и т.д.).
  4. Измерение сопротивления обмоток постоянному току силовых трансформаторов.
  5. Проверка устройств релейной защиты на соответствие уставок защищаемой линии.
  6. Испытание вакуумных, масляных выключателей (регулировка механической части привода типа: ПП-61, ПП-67, ПРБА и т.д).
  7. Испытание контура заземления.

Конкретные виды испытания для электрооборудования класса до и выше 1000В составляются в план-графике технического обслуживания с периодичностью согласно ПТЭЭП приложение 3.

ОТДЕЛЬНЫЕ РАБОТЫ ПРИ ОБСЛУЖИВАНИИ КТП

Обслуживание трансформаторных подстанций в межремонтный период, выполняется по мере необходимости. Объекты с постоянным дежурством подвергаются визуальному осмотру конструкции, контролю технических характеристик — не менее одного раза в сутки. Распределительные станции без постоянного дежурства осматриваются не реже 1 раза в 30 дней.

Список отдельных работ включает:

  • очистку корпусов силовых трансформаторов, подвесных и опорных изоляторов, аппаратов, других частей от пыли, загрязнений;
  • проверку механических блокировок;
  • затяжку соединений контактных групп;
  • регулировку разъединителей, приводов, выключателей;
  • смазку шарнирных, трущихся элементов;
  • замену, обновление маркировки, мнемонических схем, предупредительных знаков, табличек;
  • замену плавких вставок, доливку рабочей жидкости в устройства с масляным охлаждением.

Опыт специалистов от 8 лет в сочетании с новой материально-технической базой позволяет качественно обслуживать трансформаторные подстанции, устранять проблемы любой сложности. Оставьте заявку, чтобы задать вопросы менеджеру в согласовать время работ.

Назначение и эксплуатация

Оборудование, которое является основной частью системы энергоснабжения, под названием электроустановка или подстанция, выполняет несколько главных функций. В первую очередь – это прием электроэнергии, а дополнительно еще и ее преобразование: повышение или понижение, а также выпрямление, что определяется нуждами потребителя.

Обслуживание трансформаторных преобразовательных подстанций осуществляется для электроустановок разного целевого назначения. Техника такого рода используется для организации систем энергоснабжения небольших поселков, микрорайонов, сельскохозяйственных и промышленных объектов, отдельно взятых производственных цехов и даже городов. ТП могут принимать энергию от генераторов и подавать ее дальше на ЛЭП, есть также оборудование, которое получает напряжение от высоковольтных линий и передает его на объект.

Особенности обслуживания

Порядок обслуживания трансформаторного оборудования регулируется действующими стандартами, техническими условиями, государственными постановлениями, требованиями производителя, изложенными в паспортной документации и руководствах по эксплуатации.

Организуя выполнение работ, они внимательно осматривают инструменты и приспособления, чтобы убедиться, что инвентарь находится в хорошем состоянии, в соответствии с установленными стандартами безопасности.

После этого питание соответствующей камеры отключается через распределительный щит. Чтобы предотвратить несанкционированное включение, над выключателем висит плакат с предупреждающим знаком.

Затем конденсаторы выпрямителя разряжаются, открываются через дверцу камеры, а отсутствие напряжения проверяется низковольтными индикаторами на соответствующих выводах. Убедившись в безопасности, осматривают технику на предмет внешних дефектов.

Проверьте целостность смотрового стекла, цветовой тон и объем трансформаторного масла.

На неудовлетворительные условия установки может указывать повышенный шум во время работы: гудение, вибрация, индикаторы чрезмерного температурного нагрева. Поэтому после завершения профилактического осмотра и выхода из камеры необходимо проверить агрегат с приложенным напряжением, убедившись в отсутствии нежелательных явлений.

Результаты проверки фиксируются в установочном паспорте и в дежурной книге.

Техническое обслуживание КТП


Любое электротехническое и прочее устройство, особенно если речь идёт о каком-то масштабном интерфейсе, должно обязательно обслуживаться техническим персоналом. Так называемое техническое обслуживание КТП, комплектных трансформаторных подстанций, в первую очередь направлено на проверку работоспособности и состояния силовых трансформаторов, а также аппаратура внутри распределительных щитков, которая отвечает за коммутацию с остальными устройствами.

Гарантии, допуски и нормы

В большинстве случаев гарантия на работоспособность комплектной трансформаторной подстанции наружной установки даётся заводом-изготовителем, но она действует приблизительно в течение 12 месяцев с момента ввода оборудования в эксплуатацию. При этом гарантия, связанная с хранением, но не использованием КТП, не превышает 24 месяца при соблюдении всех правил – т. е. спустя 24 месяца, даже если КТП так и не была введена в эксплуатацию, гарантийный срок заканчивается.

Если мы говорим об эксплуатации оборудования в нормальных рабочих условиях, то нагрузочные токи не должны быть выше того значения, которое было установлено заводом-изготовителем. Если на подстанции есть два силовых трансформатора, которые выступают резервом друг для друга, то нагрузка при эксплуатации должна быть не более 80 % от номинально заданной величины. Во время активации аварийного режима возможна перегрузка линий, которые выходят из распределительных щитков, но в том случае, если они защищены автоматами с расцепителями комбинированного типа.

Помимо отслеживания физического состояния КТП по приборам, анализировать нагрузку на трансформаторах ТНЗ или ТМЗ можно по давлению, создаваемому внутри расширительного бака. Периодические следует производить измерение контура заземления. В условиях номинальной нагрузки этот параметр обычно не превышает 50 атм (смотреть на мановакууметр). Если же давление достигает 60 кПа, то должно срабатывать реле давления, придающее в движение стеклянную диафрагму, что приводит к уменьшению давления до нулевой отметки. В случае отсутствия герметичности трансформатора может произойти резкое уменьшение давление внутри системы.

Как только этот параметр опускается на нуль, производится полная проверка стеклянной диафрагмы на целостность. В случае обнаружения сколов, трещин и т. п. следует отключить от питания трансформатор и понять, с чем связана эта поломка, которая привела к активации реле давление. Возможно, придётся установить новую диафрагму, если реле сработало действительно от перегрузки внутри системы. Специальные сигнализаторы, размещённые на верхнем уровне масла, замеряют и оповещают о температуре внутри герметизированного трансформатора. При обнаружении аномалий подаются звуковой и световой сигналы.

Вернуться назад

Новые методики обслуживания ТО подстанций

Специализированная выставка «Электро», которая состоится в ЦВК «Экспоцентр», будет интересна для посещения тем, кто интересуется инновациями в сфере энергетики.

В ходе мероприятия можно будет узнать, какие компании проводят профессиональное техническое обслуживание электрооборудования подстанций, и какие методы работы они используют.

Выставка проводится на международном уровне, поэтому в ней будут участвовать ведущие российские и зарубежные компании.

Электрооборудование для электростанций подстанций сетей передачи и распределения электроэнергииЭлектрооборудование предприятияДиагностика электрооборудования подстанций

Перечень работ по техническому обслуживанию трансформаторных подстанций

Наименование работ

Периодичность проведения

Очередные осмотры

1

Осмотр ТП электромонтерами

Один раз в год

2

Осмотр инженерно-техническим персоналом выборочного числа ТП

Один раз в год

Внеочередные осмотры

3

Осмотр после стихийных явлений (осматриваются все ТП, находящиеся В зоне стихийных явлений)

По окончании внеочередного ремонта или на следующий день

4

Осмотр ТП после каждого случая:

срабатывания выключателей ТП на отключение КЗ (включение на КЗ)

При устранении причины и последствия или на следующий день

перегорания предохранителей

При замене патрона с плавкой вставкой

5

Осмотр жизненно важных объектов (ЖВО)

Перед началом отопительного сезона

6

Проверка целостности заземления ТП

Тоже

Измерения

7

Измерения токовой нагрузки на вводах 0,4 кВ силового трансформатора и отходящих линий

2 раза в год (в периоды минимальных и максимальных нагрузок)

8

Измерение напряжения на шинах 0,4 кВ

Совмещается с замерами нагрузок

9

Измерение уровня тока КЗ или сопротивления цепи «фаза-нуль» отходящих линий 0,4 кВ

По мере необходимости, но не реже 1 раза в 6 лет

Испытания, измерения

10

Измерение сопротивления заземления или напряжения прикосновения к оболочкам и заземленным элементам

В сроки проведения ремонта ТП, один раз в 6 лет

Отдельные работы

11

Очистка изоляции оборудования ТП, аппаратов, баков и арматуры от пыли и грязи

По мере необходимости

12

Зачистка, смазка и затяжка контактных соединений

По мере необходимости

13

Устранение разрегулировки механизмов приводов и контактной части выключателей и разъединителей (выключателей нагрузки)

По мере необходимости

14

Смазка шарнирных соединений и трущихся поверхностей оборудования

По мере необходимости

15

Обновление и замена диспетчерских надписей, мнемонических схем, предупредительных плакатов и знаков безопасности в РУ 0,4-10 кВ

По мере необходимости

16

Замена плавких вставок предохранителя

При изменении режимов работы сети и параметров защищаемого оборудования, при перегорании плавких вставок

17

Доливка трансформаторного масла

По мере необходимости

Особенности профилактических работ

Если рассматривать маломощную установку (10/6 кВт; 0,4 кВт), в этом случае осмотр оборудования требуется производить дважды в год. Помимо необходимости проверки ТП на предмет внешних повреждений требуется выполнение следующих работ:

  • Измерение нагрузки по току на вводах и шинах низкого напряжения трансформатора, а также его отводящих линий;
  • Удаление загрязнений с изоляторов и прочей аппаратуры, что должно производиться по необходимости;
  • Контроль качества соединения крепежных элементов, в случае надобности выполняется их затягивание и смазка;
  • Быстрее всего изнашиваются подвижные, трущиеся элементы конструкции, соответственно, чаще выполняется проверка и смазка этих узлов, благодаря чему появляется возможность отсрочить ремонт трансформаторной подстанции;
  • Также по мере необходимости следует производить контроль регулировки подвижных механизмов (привода, контактных элементов коммутационных аппаратов);
  • Значительно реже (по крайней мере, 1 раз в 6 лет) требуется выполнять измерения тока короткого замыкания на отводящих линиях;
  • По таким же срокам, как и предыдущие работы, производятся измерения сопротивление изоляционных элементов распределительного устройства, а вместе с тем измеряется сопротивление контура заземления.

Ремонт трансформаторной преобразовательной подстанции может потребоваться и по естественным причинам, например, если кустарники или деревья бесконтрольно произрастают рядом с электроустановкой или высоковольтными линиями. Поэтому очень рекомендуется по мере необходимости расчищать заросли естественных или искусственных насаждений вблизи ЛЭП. Еще следует регулярно менять (обновлять) предупреждающие таблички и плакаты, в особенности, если они устанавливаются на оборудование, которое располагается под открытым небом.

Смотрим видео, что в себя включает системное обслуживание ТП:

Обслуживание сухих подстанций несколько отличается от аналогичных работ по осмотру и наладке функционирования масляных ТП, так как последние из названных исполнений требуют периодической пробы масла, его замены, контроля уровня и при необходимости – доливке.

Состав технического обслуживания трансформаторных подстанций

Периодические и внеочередные проверки обслуживающим персоналом, а также плановые или внеплановые ремонты, если они необходимы, имеют большое значение для проведения технического обслуживания.

При проведении осмотров и ремонтов соблюдаются правила техники безопасности, указанные в типовом руководстве по охране труда электрика по обслуживанию подстанций. ТИ Р М-068-2002 и стандарты ПТЭЭП (глава 2.2.) И ПТБ (глава 1.3).

Работы по техническому обслуживанию выполняются согласно правилам ПУЭ-7, указанным в разделе 4.2. 1-4.2.16 Распределительные щиты и подстанции напряжением выше 1 кВ. (дата внесения 2003.11.01.)

Перечень работ, которым руководствуются при выполнении ТО

Обслуживание трансформаторной подстанции включает в себя следующие виды работ:

  • очередные и внеочередные осмотры специалистами;
  • измерения токовой нагрузки, напряжения и т.д.;
  • тестирования;
  • очистка элементов ТП от грязи, пыли;
  • зачистка, смазка элементов;
  • регулировка механизмов;
  • обновление соответствующих записей;
  • доливка масла;
  • замена изношенных деталей.

Периодичность проведения соответствующих мероприятий регламентируется ПТЭЭП.

Выполнение ТО отмечается в соответствующих документах, журналах. В них указывают тип проведенных работ, результат, перечень неполадок, которые были ликвидированы, итоги тестирования.

Что проверяют при проведении обслуживания КТП

Для поддержки рабочего состояния комплектной трансформаторной подстанции КТП (фундамента, отмостки, запорных устройств, осмотр на целостность лакокрасочного покрытия) и его внутреннего оборудования (отсеки высшего и низшего напряжения , отсек силового трансформатора и иное) необходимо периодически проводить осмотр подстанции и осуществлять ее техническое обслуживание.

Техническое обслуживание комплектной трансформаторной подстанции проводится с целью выявления скрытых и видимых дефектов в работе подстанции и скорейшее устранение их.

Периодичность проведения осмотра подстанции:

  • технический осмотр воздушных линий по всей длине поводится два раза в год (не реже), в случае стихийных бедствий, производится внеплановый осмотр на наличие повреждений
  • при наличие на трансформаторной подстанции постоянного дежурящего персонала осмотр КТП проводится не реже одного раза в  три дня
  • при отсутствии на подстанции постоянного дежурного персонала осмотр подстанции необходимо проводить один, два раза в месяц

на трансформаторных пунктах частота осмотра составляет два раза в пол года, или раз в три месяца

Технический осмотр комплектной трансформаторной подстации КТП представляет собой комплекс технических работ направленных  на четко выполняемое периодическое обслуживание электрическое оборудование и четко обозначенная периодичность проведения капитальных ремонтов трансформаторной подстанции для поддержания ее в постоянном рабочем состоянии и избежании в дельнейшем внезапных внештатных ситуаций.

При техническом осмотре проверяется:

В распределительных устройствах:

  • чистота помещений отсеков распределительных устройств (пыль, грязь, возможные подтеки от конденсата и прочее)
  • изоляция кабелей на наличие повреждений: трещин, лопнувшей изоляции и т.д.
  • места соединения с коммутационным оборудованием
  • состояние рубильников (проверка контактов)
  • техническое состояние запорных устройств щитов, а также шкафов и панелей
  • работоспособность системы искусственной вентиляции
  • состояние внутреннего и внешнего освещения подстанции

Отсек силового трансформатора:

общая чистота помещения отсека силового трансформатора на наличие пыли, загрязнений и прочего отсутствие течи масла из трансформатора жалюзи естественной вентиляции подстанции исправность сетей заземления исправность освещения трансформаторного отсека обращается внимание на указателя уровня масла в расширителе обращается внимание на показание термометров и мановакуумметров проверяются на наличие повреждений влагопоглащающие патроны проверяется состояние термосифонных фильтров

Если во время технического осмотра КТП выявлены неисправности в работе подстанции на ней необходимо провести ремонт. Ремонт подстанции разделяется на следующие типы:

  • внеплановый ремонт
  • капитальный ремонт
  • текущий ремонт

Что такое электрическая подстанция и зачем нужно техническое обслуживание подстанций

Даже люди далекие от монтажа и обслуживания электрических сетей многократно в своей жизни видели электрические подстанции. Они расположены практически в каждом городском квартиле и у каждого загородного посёлка.

Это небольшие одноэтажные строения, обычно с железными дверями без окон. Их задача обеспечивать электрической энергий потребителей на уровне загородного поселка, городского района, города. Они принимают, распределяют и преобразовывают электрическую энергию в электрических сетях.

На фото вы видите пример трёх вариантов электрических подстанций понижающих напряжение линий электропередачи:

  1. 6/0,4 кВ воздушных линий электропередачи;
  2. 10/0,4 кВ кабельных линий электропередачи;
  3. 110/10 кВ воздушных ЛЭП.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
