Обрыв нейтрального проводника
Обрыв нулевого провода в 3-х фазной электрической сети самая неприятная авария, которая вызывает немедленно перекос фаз. Она является непосредственной причиной выхода из строя однофазного электрооборудования.
В этом случае величина напряжения становится 380 В, вместо положенных 220 В, что будет катастрофой для электроприбора, рассчитанного на данное напряжение.
На электрических подстанциях в силовых согласующих трансформаторах 3 имеющихся обмотки, соединены по схеме «звезда». Из общей точки их подключения исходит нулевой проводник. В случае его обрыва в электросети создается несимметрия напряжений, то есть перекос фаз, который находится в прямой зависимости от подключенной нагрузки. Ниже рисунок демонстрирует такую ситуацию.
Рисунок показывает: если все нагрузки RH одинаковы, то наиболее загруженной окажется фаза C, а разгруженная – фаза А. Обрыв нейтрального проводника вызывает неуправляемый процесс.
Последствия обрыва нулевого проводника
В конечном результате неуправляемого процесса последует перераспределение в фазных шинах разности потенциалов. Проводник фазы, которая подвержена наибольшей загрузке, будет выполнять роль нейтрального провода и напряжение в нем увеличится до 380 вольт. В фазной шине, загруженной по минимуму, напряжение «проседает» до 127 вольт и ниже.
Тогда, если в домашней электросети будут включены электроприборы, то индикатор будет показывать наличие в розетках двух фаз, то есть 380 В. Все потребители электроэнергии будут запитаны по принципу «Звезда без нуля».
Отсюда следует, что выйдут из строя первыми потребители энергии с двигателями. К их числу следует отнести: холодильники, вентиляторы, сплит-системы, стиральные машины, кондиционеры.
За ними последуют ИБП и приборы, в конструкцию которых включены нагревательные элементы. Точная радиоэлектронная аппаратура, которая содержит элементы локальной защиты пострадает меньше всего. Современный телевизор, скорее всего, отключится, но сгореть не должен.
В худшем положении окажутся потребители электроэнергии, находящиеся «в конце» данной цепочки. На этом участке сети будет наблюдаться превышение допустимых величин нагрузки и положение усугубляется тем, что далеко не все автоматы сработают в штатном режиме.
Тогда возрастает вероятность возгораний источников потребляемой мощности и электропроводки. В этом состоит исключительный эпизод перекоса фаз. Полная асимметрия напряжений сети приводит к поражению электрическим током, если к тому же отсутствует надежное дополнительное заземление.
Методы защиты
Одна из причин обрыва нейтрали указывает на неверное подсоединение нулевого проводника либо нарушение последовательности подключений проводов электриком. Однако аварийная ситуация также может создастся и без человеческого фактора.
Так, например, не исключено «отгорание» нейтрального проводника на электроподстанции или в силовом распределительном щите, обрыв жилы в электрическом кабеле и др. Когда нулевой проводник не надежно закреплен, то он нагревается, окисляется и в конечном итоге перегорает.
Использование больших номиналов предохранителей также может привести к аналогичному результату. Частенько нулевая жила обрывается от обледенений, проведения некачественных ремонтных работ, от сильного ветра и др.
Единственный выход из такого аварийного положения просматривается в немедленном отключении питающего напряжения. Это действие доступно сделать вручную, но не всегда можно успеть. С подобной задачей на высоком уровне справляются автоматические устройства защиты, которые способны моментально отключить сеть при возникновении в ней перенапряжения.
К таким устройствам относятся стабилизаторы, УЗО, в которых предусмотрена защита от повышенного напряжения, дифференциальные автоматы, реагирующие на обрыв нейтрали, автоматические выключатели.
Возможности автоматических выключателей расширяются, если совместно с ними используются расцепители напряжения, срабатывающие от допустимой максимальной и минимальной величины разности потенциалов. Нередко для предупреждения аварийных ситуаций используются специализированные реле напряжения.
Эффективен также ограничитель перенапряжения УЗИП. Он отключает электросеть при перенапряжении в электрической проводке, которое возникает из-за обрыва либо «отгорании» нейтрального проводника, при попадании разряда молнии и по ряду других причин. Часто используется в частных домовладениях.
Перекос фаз: определение, причины его возникновения и способы защиты
В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.
Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.
Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.
- Суть понятия
- Причины возникновения
- Способы защиты
- Последствия перекоса
Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.
Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.
Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.
Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.
Причины возникновения
Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:
- неравномерное группирование потребителей;
- отсоединение нулевого провода;
- замыкание фазного провода на землю.
При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.
На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.
Снижение качества электрической изоляции для потребителей чревато такими последствиями:
- повреждение, поломка бытовых приборов или электрической проводки;
- возникновение пожара;
- получение травм;
- выход из строя электроприборов.
Способы защиты
Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.
К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.
Защитная аппаратура, которую можно установить:
- Трёхфазный автоматический выключатель.
- Трёхфазный стабилизатор напряжения.
- Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
- Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.
Недостатки трёхфазных стабилизаторов:
- излишний расход электроэнергии;
- низкая надёжность работы из-за частой смены деталей;
- принцип работы, способствующий появлению перекоса фаз.
Последствия перекоса
Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.
Последствия неравномерного распределения нагрузки:
- ухудшение качества электроэнергии;
- появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
- неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.
Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.
Отчего возникает перекос фаз
Перекос фаз может быть вызван несколькими причинами. В основном это явление происходит из-за неравномерного и неправильного распределения нагрузки на фазы внутренних электрических сетей. При наличии трехфазного питания это означает существенную перегрузку каких-то одних фаз. Другие фазы, при этом, будут работать со значительной недогрузкой.
При однофазном электроснабжении также может возрасти нагрузка на фазу. Это происходит, когда одновременно включается большое количество бытовых электроприборов и другой техники. Такой перекос сразу становится заметным, поскольку из-за падения мощности, приборы перестают работать. Лампы накаливания горят тусклым светом, а у люминесцентных ламп начинается мерцание .
Данная ситуация представляет серьезную опасность в связи с некорректной работой бытовых приборов. В связи с этим, техника может выйти из строя. Чаще всего страдают электрические двигатели, присутствующие в большинстве устройств.
Совершенно точно определить неисправность может только специалист. Вооруженный специальными приборами, он на месте производит все необходимые измерения. Если обнаружены различия в нагрузке фаз, то легко устанавливается и разница в их напряжении.
Перекос фаз. Что это такое и с чем он связан? Как исправить?
Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.
Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.
В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.
Что же собой представляет перекос фаз
Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.
Перекос фаз
Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:
- AB=BC=CA=380 В
- AN=BN=CN=220 В
При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.
Причины перекоса фаз
Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.
Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.
Важно
Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.
После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.
Устранение перекоса фаз
Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.
При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.
Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.
Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.
Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.
В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.
Защита от перенапряжения. Что поможет защитить сеть?
Источник бесперебойного питания для частного дома.
Расчет токов КЗ для трехфазных сетей
Для того чтобы определить ток трехфазного короткого замыкания в соответствующих сетях, следует обязательно учитывать специфику возникновения и развития этого процесса. Прежде всего, это индуктивность, возникающая в замкнутом проводнике, из-за чего ток трехфазного КЗ изменяется не мгновенно, а нарастает постепенно в соответствии с определенными законами.
Точность производимых вычислений зависит в первую очередь от расчетов основных величин, вставляемых в формулу. С этой целью используются дополнительные формулы или специальное программное обеспечение, выполняющее сложнейшие вычислительные операции за очень короткое время.
Если же расчеты в трехфазных сетях выполняются ручным способом, в таких случаях нужные результаты про ток КЗ формула, приведенная ниже, позволяет определить с достаточно точными показателями:
Iкз = Uc/(√3*Хрез) = Uc /(√3*(Хсист + Хвн)), в которой Хвн является сопротивлением между шинами и точкой КЗ, Хсист – это сопротивление во всей системе относительно шин источника напряжения, Uc – напряжение на шинах в данной системе.
READ Как выбрать или сделать самому контроллер заряда автоаккумулятора?
При отсутствии какого-то из показателей, его значение определяется с использованием дополнительных формул или программ. Если же расчеты трехфазного КЗ производятся для сложных сетей с большим количеством разветвлений, в этом случае основная схема преобразуется в схему замещения, где присутствует лишь один источник электроэнергии и одно сопротивление.
Сам процесс упрощения производится в следующем порядке:
- Складываются все показатели сопротивлений, подключенных параллельно в данной цепи.
- Далее суммируются все сопротивления, подключенные последовательно.
- Результирующее сопротивление Хрез определяется как сумма всех подключенных параллельных и последовательных сопротивлений.
Расчеты токов двухфазного короткого замыкания выполняются с учетом отсутствия у них симметричности. У них нет нуля, а присутствую токи, протекающие в прямом и обратном направлении. Таким образом, ток двухфазного КЗ рассчитывается последовательно, по отдельным формулам, используемым для каждого показателя.
Виды напряжения
Знание их особенностей и характеристик эксплуатации, крайне необходимо для манипуляций в электрощитах и при работе с устройствами, питаемыми от 380 вольт:
- Линейное. Его обозначают как межфазный ток, то есть проходящий между парой контактов или идентичными клеймами разных фаз. Оно определяется разностью потенциалов пары фазных контактов.
- Фазное. Оно появляется при замыкании начального и конечного выводов фазы. Также, его обозначают как ток, возникающий при замыкании одного из контактов фазы с нулевым выводом. Его величина определяется абсолютным значением разности выводов от фазы и Земли.
Отличия
В обычной квартире, или частном доме, как правило, существует только однофазный тип сети 220 вольт, поэтому, к их щиту электропитания, подведены в основном два провода – фаза и ноль, реже к ним добавляется третий – заземление.
К высотным многоквартирным зданиям с офисами, гостиницами или торговыми центрами, подводится сразу 4 или 5 кабелей электропитания, обеспечивающих три фазы сети 380 вольт.
Почему такое жесткое разделение? Дело в том, что трехфазное напряжение, во-первых, само отличается повышенной мощностью, а во-вторых, оно специфически подходит для питания особых сверхмощных электродвигателей трехфазного типа, которые используются на заводах, в электролебедках лифтов, эскалаторных подъемниках и т.д.
Такие двигатели при включении в трехфазную сеть вырабатывают в разы большее усилие, чем их однофазные аналоги тех же габаритов и веса.
Проводить разводку проводки такого типа можно без использования профессионального оборудования и приборов, достаточно обычных отверток с индикаторами.
Соединяя проводники не нужно монтировать нулевой контакт, ведь вероятность пробоя очень мала, благодаря не занятой нейтрали.
Но такая схема сети имеет и свое слабое место, так как в линейной схеме монтажа крайне сложно найти место повреждения проводника в случае аварии или поломки, что может повысить риск возникновения пожара.
Таким образом, главным отличием между фазным и линейным типами являются разные схемы подключения проводов обмоток источника и потребителя электроэнергии.
Напряжения в трехфазной сети
Вначале перед тем, как перейти к рассмотрению вопроса о перекосе фаз и к какой опасности он приводит, не лишним будет напоминание о видах напряжений, существующих в трехфазной сети, и некоторых других нюансах.
Разность потенциалов (токи) рассматриваемой сети, по отношению к активной нагрузке, сдвинуты по циклу на 120 градусов. Между любыми двумя фазами присутствует линейное напряжение, величина которого составляет 380 В. Провод любой из них, по отношению к нулевому проводу, имеет значение 220 В, которое называется фазным напряжением.
В современных электрических кабелях жилы имеют цветовую окраску, в соответствии с которой принято их подключать к электросети. Нулевой проводник всегда обозначается синим цветом, а «земляной» — желтым с зелеными полосками.
Для подключения линейного напряжения используются любые другие цвета, кроме отмеченных двух. В зависимости от производителя кабелей набор цветных проводников, подключаемых к фазным шинам, может варьироваться в различных сочетаниях.
Если потребитель электроэнергии нуждается в однофазном напряжении, то он аналогично и называется. К нему подводится как минимум два провода: от нейтрали и провода фазного напряжения (220 В), не считая «земляной» шины. Потребители электроэнергии считаются трехфазными, если для питания требуют разность потенциалов 380 вольт.
Если суммарная мощность электроэнергии составляет меньше 10 кВт, то к таким потребителям, по большей части, подводят однофазное напряжение. Когда в дом введено такая разность потенциалов и нейтральный проводник, то следует обязательно позаботиться об оборудовании надежного контура заземления. Иначе, вероятная возможность фазового перекоса может вызвать необратимые последствия с печальным исходом.

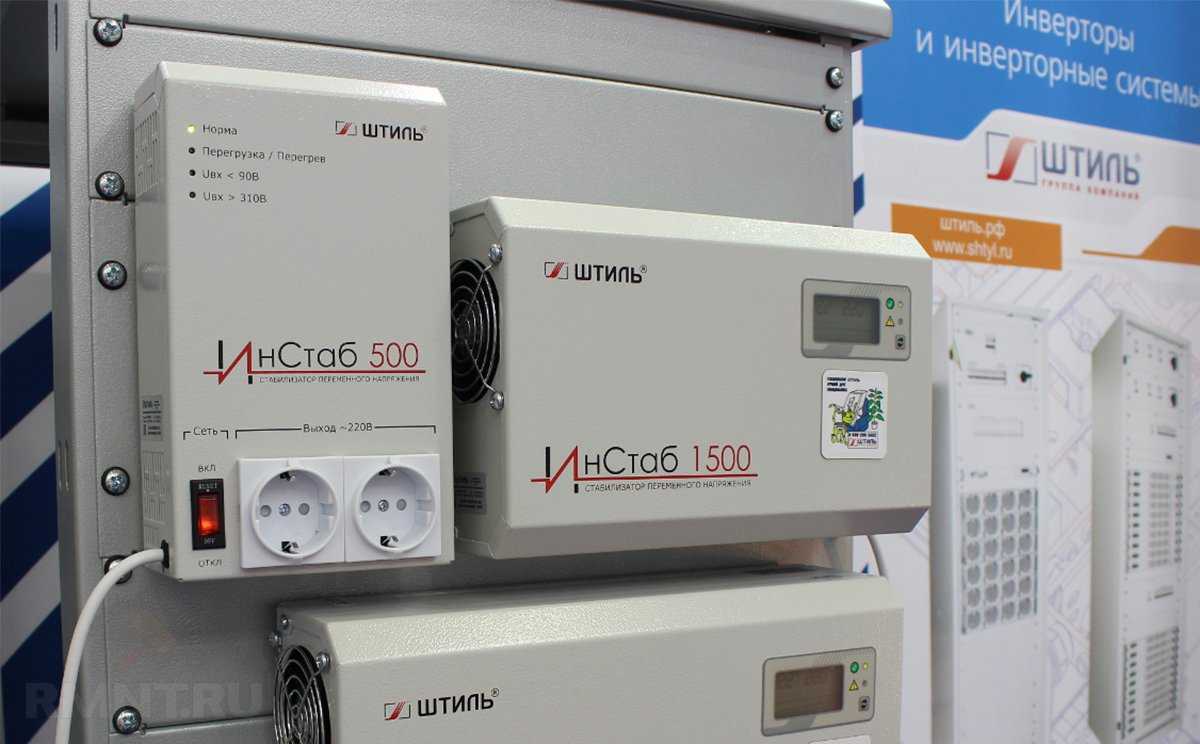

Инверторные стабилизаторы фаз
От асимметрии напряжений и токов страдают не только потребители с однофазным подключением, но также и трёхфазные абонентские сети, в том числе и промышленные. Одним из наиболее эффективных способов решения проблемы перекоса фаз считается установка фазного стабилизатора. В отличие от обычных бытовых стабилизаторов напряжения, фазные стабилизаторы устраняют асимметрию путём усиления или перераспределения нагрузки.
По сути функцию многофазного симметрирующего стабилизатора может выполнять сборка из трёх однофазных стабилизаторов напряжения. Однако если три устройства объединить в одно, это может сулить существенную выгоду. Принцип действия трёхфазного прибора заключён в том, что он имеет одно устройство запаса и преобразования энергии, в роли которого выступает импульсный трансформатор. Если вкратце: однофазный стабилизатор, установленный на наиболее просаженной фазе, вынужден компенсировать повышение напряжения за счёт увеличения потребляемой мощности, что сопровождается сильным снижением КПД преобразователя.
В свою очередь трёхфазные стабилизаторы черпают необходимую для выравнивания энергию с фаз, на которых напряжение выше номинального, за счёт чего размер потерь на преобразование значительно ниже. При этом осуществляется дополнительная нагрузка на ненагруженные фазы, то есть стабилизируется не только потребительская, но также отчасти и питающая сеть. Наличие общего инвертора также позволяет поддерживать трёхфазную сеть при временном отсутствии напряжения на одной из фаз питания.

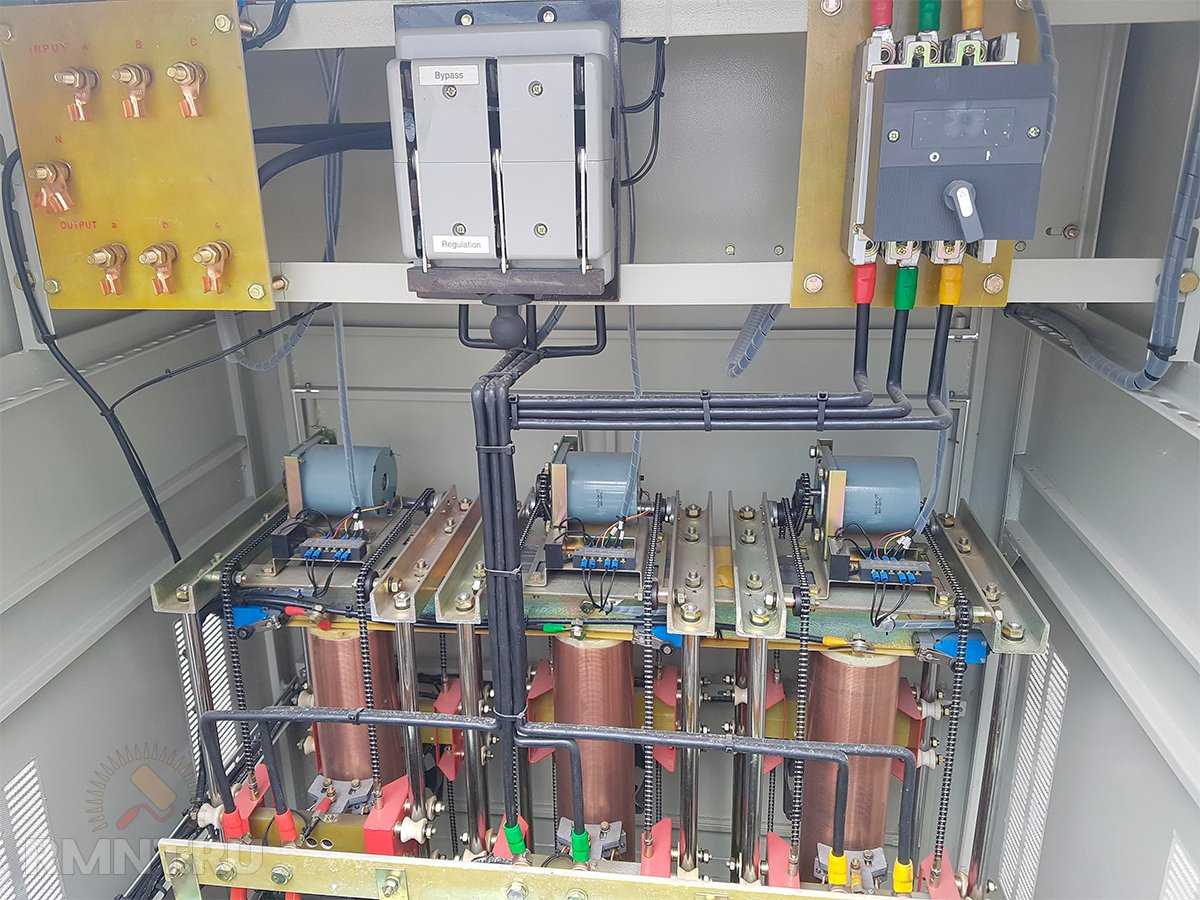

Трехфазный стабилизатор напряжения FNEX SBW 100
Не обходится и без недостатков. В первую очередь таковым выступает сложность устройства и высокая стоимость приборов трёхфазной стабилизации. По большей части стабилизаторы фаз применяют в электроснабжении небольших предприятий, оснащённых электрооборудованием с общей потребляемой мощностью до 80–100 кВА: котельных, базовых станций мобильной связи, мебельных цехов. Для более мощных потребителей предусмотрены иные способы стабилизации.
Несимметричная нагрузка при соединении приемников звездой
Нагрузка трехфазной электрической сети будет считаться несимметричной, если хотя бы одно из фазных сопротивлений не равно другим. Проще говоря, сопротивления фаз не равны, например: ra = rb = rc, xa = xb ≠ xc. В общем случае считают, что несимметричная нагрузка возникает при отключении одной из фаз.
Возникает не симметрия чаще всего при подключении к трехфазной сети однофазных электроприемников. Они могут иметь различные мощности, режимы работы, различное территориальное расположение, что тоже влияет на величину фазной нагрузки.
В случае, когда необходимо подключить однофазные потребители электрической энергии, для более равномерной загрузки их делят на три примерно одинаковые по мощности группы.
Один вывод однофазных потребителей подключают к одной из трех фаз, а второй вывод подключают к нейтральному проводу. Так как все электроприемники рассчитываются на одно напряжение, то в пределах каждой фазы они соединяются параллельно.
Главной особенностью электрической сети несимметричной нагрузкой является то, что она должна в обязательном порядке иметь нейтральный провод. Это объяснимо тем, что при его отсутствии величины фазных напряжений будут в значительной степени зависеть от величины не симметрии сети, то есть от величин и характера сопротивления каждой из фаз. Поскольку сопротивления фаз могут варьироваться довольно в широких пределах в зависимости от количества подключенных электроприемников, также широко будет варьироваться и напряжения на потребителях электрической энергии, а это недопустимо.
Для иллюстрации выше сказанного ниже приведена векторная диаграмма для трехфазной несимметричной цепи при наличии нейтрального провода:
Ниже приведена приведена векторная диаграмма для этой же цепи, но при отсутствии нулевого рабочего (нейтрального) провода:
Также можно посмотреть видео, где объясняется, что может произойти в электрической цепи при обрыве нулевого провода:
Необходимость нулевого провода станет еще более очевидной, если представить, что вам необходимо подключить однофазного потребителя к одной из фаз, при этом остальные две подключать нельзя, так как приемник рассчитан на фазное напряжение 220 В, а не на линейное 380В, как в таком случае получить замкнутый контур для протекания электрического тока? Только использовать нулевой рабочий проводник.
Для повышения надежности соединения электроприемников в цепь нулевого рабочего проводника не устанавливают коммутационную аппаратуру (автоматические выключатели, предохранители или разъединители).
Фазные токи, углы сдвига, а также фазные мощности при несимметричной нагрузке будут различными. Для вычисления их фазных значений можно применить формулу (5), а вот для вычисления трехфазной мощности формула (6) уже не подходит. Для определения мощностей необходимо пользоваться выражением:
Если существует необходимость определения тока нейтрального провода, то необходимо решать задачу комплексным методом. Если существует векторная диаграмма, то определить ток можно по ней.
Пример
В осветительной электрической сети с напряжением в 220 В в фазе А включено 20 ламп, фазе В – 10 ламп, а в фазе С – 5 ламп. Параметры лампы Uном = 127 В, Рном = 100 Вт. Необходимо определить ток нейтрального провода и каждой лампы.
