Степень защиты электрооборудования ip: что обозначает, расшифровка

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP

1. Наиболее распространены классы защиты IP:
2. IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
3. IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
4. IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
5. IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
6. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
7. IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
8. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
9. IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
10. IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
11. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
12. IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
13. IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

Уровень IPX8 подразумевает водонепроницаемость?

Нет. Термин «водонепроницаемый» имеет мало отношения к действительности. По-настоящему водонепроницаемое устройство вообще не позволяет воде попасть внутрь ни при каких условиях. Такое бывает крайне редко. Упомянутый рейтинг IPX8 обеспечивает работоспособность устройства после случайного или допустимого контакта с водой, но это не значит, что гаджет нужно постоянно использовать под водой.

На самом деле, если вам попались водонепроницаемые гаджеты (часы, например) с соответствующими маркировками, то стопроцентной гарантии, что вещь выживет после погружения в воду еще нет. Если в спецификациях ничего не сказано, то купленный вами продукт, скорее всего, не проходил индивидуальных тестов. Производители тестируют лишь один новый экземпляр, а все остальные устройства той же конфигурации получают маркировку, указывающую на водонепроницаемость.

Если вам нужно устройство, которое рассчитано на подводное использование и дайвинг, то следует обратить внимание на специализированные продукты с рейтингом по стандарту ISO 6425. Часы с такой защитой проходят индивидуальные тесты и должны выдержать погружение на 25% глубже, чем заявлено в маркировке

Кроме того, такие часы можно использовать под водой многократно в течение длительных периодов. Перепады давления при погружениях и подъемах не должны влиять на работу устройства.

Защита от проникновения твердых частиц

Вторая цифра в обозначении степени защиты (IPXX) обозначает уровень защиты от попадания воды. Он варьируется в значениях от 0 до 9. Расшифровка ниже.

При выборе техники часто возникает вопрос – «А что означает маркировка степени защиты IP на корпусе?”

Степень защиты корпусов различного оборудования от влаги регулируется: ГОСТ 14254 – 2015, IEC 60529, DIN 40050.

Что обеспечивает каждый уровень защиты корпусов?  Маркировка степеней защиты  IP (Ingress Protection Rating) ― это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.

Цифра IP означает в каких условиях могут устанавливаться и эксплуатироваться электроприборы (обогреватели, кондиционеры, бытовые вытяжные вентиляторы, тепловые пушки и другое оборудование).

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP50 Устройства для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи приборы IP50 могут легко очищаться. Отдельные частицы не могут выпасть из корпуса. В помещениях с повышенной влажностью приборы IP50 применять нельзя.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь,
• IP60 Приборы полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (например, это предприятия по переработке шерсти и тканей, в каменоломнях).
  IP65
• IP65 / IP66 относятся к струезащищенным прибьорам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя устройства не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их работу. Приборы часто выпускаются в ударозащищенном исполнении. снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такое оборудование может использоваться, например в бассейне под водой.

Расшифровка степени защиты IP для светильников

Самые распространенные светильники имеют класс защиты ip20 и используются в и не пыльных помещениях. Светильники с защитой от IP21/IP22 устанавливают под навесом и в холодных помещениях, где отсутствует возможность попадания на них влаги.

Светильники из ip23 разрешено устанавливать на улице и в промышленных неотапливаемых помещениях. В пыльных помещениях используют светильники классом защиты ip50.

Также эта степень защиты показывает, что осколки светильника не выпадают из корпуса. От влаги эти светильники не защищены. Класс IP54 светильников разрешает их установку в запыленных и влажных помещениях.

Степень защиты ip65/ip66 дает возможность светильники использовать в тех случаях, когда их моют под сильной струей воды. В них может попасть вода, но вредное влияние на работу оказать не может. Светильники ip67/ip68 имеют защиту от проникновения влаги при погружении в воду и устанавливаются в бассейнах и палубах кораблей.

Расшифровка первой цифры IPXX

0 — отсутствие защиты; 1 — предметы размером свыше 50 мм; 2 — предметы размером свыше 12,5 мм; 3 — предметы размером свыше 2,5 мм; 4 — предметы размером свыше 1 мм; 5 — полностью пылезащищенные; 6 — полностью пыленепроницаемые.

Расшифровка второй цифры IPXX

0 — отсутствие защиты; 1 — вертикальное попадание каплей; 2 — падения каплей под углом 150°; 3 — дождь средней силы; 4 — брызги со всех сторон; 5 — струя воды; 6 — сильная струя; 7 — не долгое погружение под воду; 8 — погружение под воду на длительное время.

Если необходимость в степени защиты отсутствует, ставят букву X или XX, если совсем не нужна никакая степень защиты.

Помогла вам статья?

ДаНет

Защита от возгорания

К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:

Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.

Степень защиты IP: расшифровка

В электрике под уровнем стойкости IP имеется в виду определённый уровень показателей защиты от внешних влияний. Этими показателями являются влагозащищенность (водонепроницаемость) и защищенность объекта от проникновения пыли (пылевлагозащиты).

Они регламентируют определённый стандарт защиты IP для каждого предмета. Одним из таких актов является ГОСТ 14254 – 96. Указание аббревиатуры IP дословно расшифровывается как Ingress Protection Rating, перевод которой означает степень защищённости от воздействий.

Что обладает степенью защиты IP:

• Корпуса светильников, розетки, выключатель и иное электрооборудование;
• Любые корпуса и иные защитные оболочки;
• Внешняя оболочка автомобилей;
• Как электротехнические, так и телекоммуникационные, обычные шкафы и иные замкнутые предметы.

Присваивается такая степень при проведении испытания, в соответствии с которым и устанавливается степень защищённости объекта от влаги, пыли, и возможных иных влияний.

Пример расшифровки

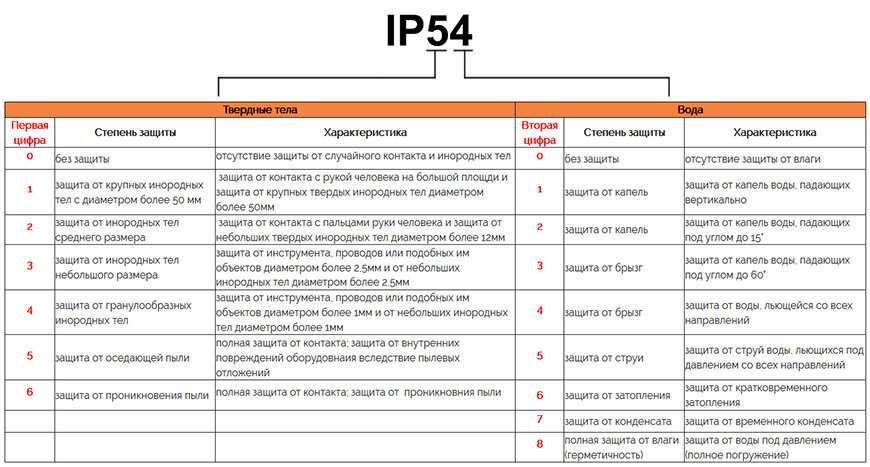

Общее обозначение IP54. Из таблицы видно, что корпус пыленепроницаемый и полностью устойчив к брызгам под любым углом и не позволяет прикасаться к токоведущим частям руками или инструментами.

Наиболее распространенные уровни защиты

• IP20 – маркировка подразумевает защиту корпуса электрооборудования от инородных тел размером 12,5 мм и более (см. Таблицу). Защита от влаги отсутствует, экран устанавливается в сухом помещении и механических воздействий нет. Вывод – щит, устанавливаемый в коридоре или гостиной жилого дома (квартиры);
• IP30 – не защищен от влаги, но имеет повышенную защиту от механического воздействия 2,5 мм предметов;
• IP44 – означает, что электрооборудование защищено от механического воздействия предметов толщиной 1 мм и брызг под любым углом. Устанавливается во влажном помещении рядом с инструментами и машинами.
• IP54 – маркировка означает отличие от 44 частичная защита от пыли и полная защита от посторонних предметов. Устанавливается на открытом воздухе и в помещении без открытого попадания водяных струй и пылеобразования.
• IP55: корпус такого оборудования защищен от механических воздействий и частично от пыли. Устойчив к водяным струям. Рекомендуется для наружной установки без навеса. Установлен везде в приусадебном участке.
• IP65: Корпус пыленепроницаемый, его можно устанавливать как на улице, так и в помещении.

IPX7 — степень защиты устройства от влаги

IPX7 – между восемью градусами, второй по степени защиты от влаги. Устройство с таким обозначением не может находиться под водой длительное время на глубине около одного метра без потери своих характеристик. Многие устройства теперь имеют этот рейтинг IP, в том числе некоторые модели телефонов.

Классы защиты IP и их расшифровка

Как правило, класс защиты IP указывается на упаковке оборудования. Так покупателю проще понять степень его защищенности от внешних факторов – IP (расшифровывая с английского – внутренняя защита (internal protection)).

За буквами следует еще и цифровая расшифровка, к примеру, IP20 или IP62. Каждая цифра несет свою смысловую нагрузку:

• Первая цифра указывает, насколько безопасно человеку прикасаться к корпусу, каков риск прикоснуться к частям прибора проводящим ток, кроме того это еще и показатель того, насколько вероятно проникновение инородных предметов в корпус прибора;
• Вторая цифра отвечает за показание устойчивости корпуса к влаге, насколько он защищен от ее проникновения.

Таблица расшифровки класса защиты IP

Цифра №1 Защищенность от попадания инородных частиц, предметов	Цифра №2: Защищенность от попадания влаги, жидкости.
IP0# — Полностью незащищен	IP#0 — Полностью незащищен
IP1# — Защищает лишь от сторонних предметов более 50мм, от попадания руки человека, ступни и др.	IP#1 — Защищает от жидкости, капающей сверху вертикально.
IP2# — Защищенность от проникновения предметов, размером более 12мм, от попадания пальца человека, и инородных предметов, длина которых не более 80мм.	IP#2 — Защищенность от капель, предметов, которые падают на корпус под углом максимум в 15° (нормальное положение оборудования).
IP3# — Защищенность от мелких предметов, размером в 2,5 мм (не меньше); от проволоки и др. мелких предметов, диаметр которых 2,5мм и больше.	IP#3 — Защита от струй, падающих предметов, под углом максимум в 60° (нормальное положение оборудования).
IP4# — Защищенность от проникновения предметов, размером более 1мм, мелких щепок, поволоки диаметром в 1мм и более.	IP#4 — Защищенность от жидкостей, попадающих под любым углом.
IP5# — Частичная защищенность от попадания пыли, но полная безопасность при абсолютно всех типах проникновений (пыль может попасть в минимальном количестве, не нарушающем функционирование прибора).	IP#5 — Защищенность от воды, льющейся струями с разных сторон.
IP6# — Абсолютная защита от пыли, любых проникновений.	IP#6 — Защищенность от струй жидкости под любым давлением, под любым углом.
	IP#7 — Возможно погружение в воду на заданное время (небольшой временной интервал) и определенную длину без вреда для устройства.
	IP#8 — Полная защищенность от проникновения воды даже при погружении постоянном без вреда для работы устройства, при соблюдении времени погружения и глубины.

Самые популярные защитные классы

• IP-20: прибор защищен от проникновения предметов диаметром 12 мм и более, но вовсе не защищен от влаги, что исключает его использование в ванной комнате;
• IP-21: прибор защищен от проникновения предметов диаметром 12 мм и более, присутствует защита от влаги, поэтому его можно использовать в ванной;
• IP-22: прибор защищен от проникновения предметов диаметром 12 мм и более, также защищен от затекания капель, предметов сверху; такие приборы также применимы для душевых, ванных комнат.
• IP-30: прибор защищен от проникновения предметов диаметром в 2,5 мм и более, но полностью беззащитен при попадании на него влаги;
• IP-31: прибор защищен от проникновения предметов диаметром в 2,5 мм и более, плюс имеется защита от влаги.

Если вы собираетесь установить лампочки или электроприборы в помещении со сложной средой, к примеру, в бане, гараже с мойкой, то лучше приобрести приборы с максимальной степенью защиты от влаги IP-44.

Обратите внимание: Когда нет надобности указывать один из показателей, то он заменяется производителем на «Х», или «ХХ», если обе цифры пропущены. Теперь вы знаете как расшифровывается IP, и сможете выбрать электроприборы с учетом всех требований безопасности

Приятных покупок!

Теперь вы знаете как расшифровывается IP, и сможете выбрать электроприборы с учетом всех требований безопасности. Приятных покупок!

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

• Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров. Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара. Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе влагозащищенной розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

1. Как выбрать светильники для ванной комнаты: какой лучше и почему? Сравнительный обзор
2. Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

Розетки и светильники для ванной комнаты

В соответствии с нормами Госстандарта, выходит, что для ванных комнат нужно подбирать светильники, розетки и выключатели класса не менее IP44. Розетки этого класса оснащены автоматически закрывающимися створками. Такой же класс должны иметь и вилки. Так как пар и влага испаряются вверх, настенные светильники должны иметь класс IP65.
