Расчет потребляемой мощности: измерение мультиметром и формулы для расчетов

Расчет мощности лампочек

Подбор мощности ламп накаливания зависит от желаемой величины освещённости жилого помещения. Одна лампочка мощностью 100 Вт, работая в тёмное время суток не менее 12 часов, потребляет мощность 1,2 кВт. За месяц это составит 36 кВт, за год – не менее 432 кВт. Если лампочек в квартире 10 шт., то суммарное годовое потребление составит 4320 кВт. При цене за 1 кВт электроэнергии – 5 рублей, сумма получается приличная – 21000 рублей. Поэтому замена ламп накаливания на энергосберегающие источники света: светодиодные лампы, светодиодные ленты и им подобные, позволяет экономить средства. Кроме того, снижение мощности таких лампочек не снижает величины светового потока. Пониженное напряжение питания светодиодных лент также понижает величину потребляемой мощности.

Суммарная мощность в Вт: сколько в кВт энергии потребляют бытовые приборы

Любая квартира оснащена необходимым набором бытовых приборов и электрооборудования. Для каждой разновидности техники характерны индивидуальные технические характеристики, включая мощность и энергопотребление. Суммарное значение всех этих факторов определяет общий объем потребляемой электрической энергии, которая будет разной у каждой семьи.

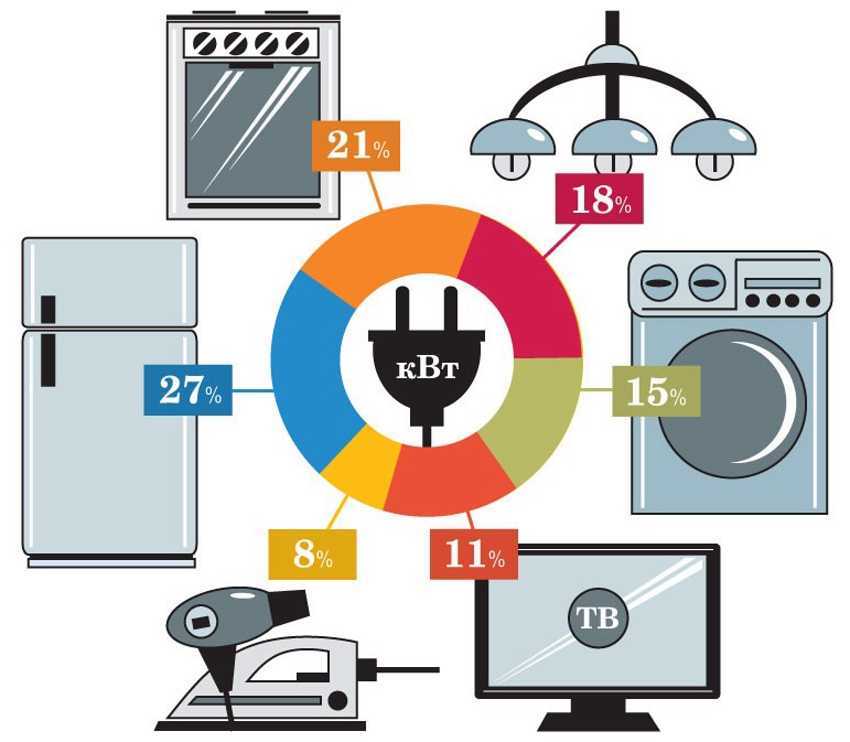

Распределение потребления энергии электроприборами в процентном соотношении.

Для того, чтобы спланировать возможные расходы, некоторые хозяева прибегают к составлению таблицы потребления электроэнергии бытовыми приборами в час, где указывают наименование потребителя, его мощность и продолжительность работы на протяжении суток. Информация о суммарном потреблении электроэнергии бытовыми приборами и элементами освещения необходима для установки коммутационно-защитной аппаратуры и выбора сечения проводов электрической проводки.

На заметку! Для определения суммарной мощности, соответствующие значения потребителей должны быть переведены в одну единицу измерения, поэтому важно знать, сколько Вт в 1 кВт. Из таблицы ниже можно сделать вывод, какие бытовые приборы потребляют больше электроэнергии

К ним относится система освещения, холодильник, телевизор, компьютер, стиральная машина, электрочайник и утюг. Суммарное значение в среднем составляет 120-180 кВт в месяц. К дополнительным затратам можно отнести использование мелкой бытовой техники в виде фена, кофеварки, комбайна, зарядных устройств и других элементов, который обеспечивают требуемый уровень комфорта. В летний период времени также учитывается использование кондиционера, а зимой – масляных электрических обогревателей, которые прибавляют 60-100 кВт

Из таблицы ниже можно сделать вывод, какие бытовые приборы потребляют больше электроэнергии. К ним относится система освещения, холодильник, телевизор, компьютер, стиральная машина, электрочайник и утюг. Суммарное значение в среднем составляет 120-180 кВт в месяц. К дополнительным затратам можно отнести использование мелкой бытовой техники в виде фена, кофеварки, комбайна, зарядных устройств и других элементов, который обеспечивают требуемый уровень комфорта. В летний период времени также учитывается использование кондиционера, а зимой – масляных электрических обогревателей, которые прибавляют 60-100 кВт.

Измерение мощности приборами

Для измерения Р можно воспользоваться специальными приборами. Для этого подойдёт мультиметр, к которому можно подключить токоизмерительные клещи. Как измерить мощность мультиметром? Тестер включается на режим измерения переменного напряжения, клещи должны обхватывать только один проводник, подводимый к нагрузке.


Измерение при помощи мультиметра

Разделение проводников в кабеле не всегда удобно. К тому же после измерений нужно рассчитывать мощность по формуле.

Измеритель мощности

Для измерения можно использовать специальный прибор – ваттметр. Прибор включается в розетку, в его выходное гнездо включают нагрузку, мощность которой нужно измерять. Результаты проводимого измерения выводятся на дисплей уже в киловаттах.


Измеритель мощности

Измерение мощности с помощью электросчетчика

Используя квартирный счётчик электроэнергии, можно также проверить потребляемую мощность отдельного прибора. Для этого необходимо:

  • выключить все потребители энергии, оставив в режиме потребления лишь тестируемый прибор;
  • отметить показания на текущий момент и зафиксировать их значения через час;
  • произвести вычитания последних значений из предыдущих показаний;
  • результат будет измеренной величиной.

Основной недостаток такого блока действий – отключение других необходимых бытовых приборов.

Информация. При использовании этого метода, пользуясь моментом, можно посмотреть, нет ли скрытой утечки тока, и исправность счётчика. При отключении всех приборов электросчётчик должен остановиться.

Смотрим в паспорт

Первый способ — посмотреть в паспорт электроприбора. Все фабричные агрегаты снабжаются этикеткой на корпусе, инструкцией и паспортом с гарантией. В данных книжечках указывается сфера применения, условия эксплуатации, и технические данные.

Выше представлен небольшой фрагмент паспортных данных, вернее таблицы с данными модельного ряда конвекторных нагревателей. В столбце №1 указывается ток, проходящий через устройство, во втором столбце указано, сколько потребляет электроэнергии прибор при включении одного ТЭНа и двух. Вот на примере обогревателя с помощью паспорта можно запросто узнать потребляемую мощность аппарата. Аналогичным образом можно определить, сколько потребляет телевизор или даже светодиодная лампа.

Мощность электрического тока

Для того, чтобы это показать что к чему, мы возьмем две лампы на 12 Вольт, но разной мощности. На блоке питания выставляю также 12 Вольт и собираю все это дело по схеме, которая мелькала в начале статьи

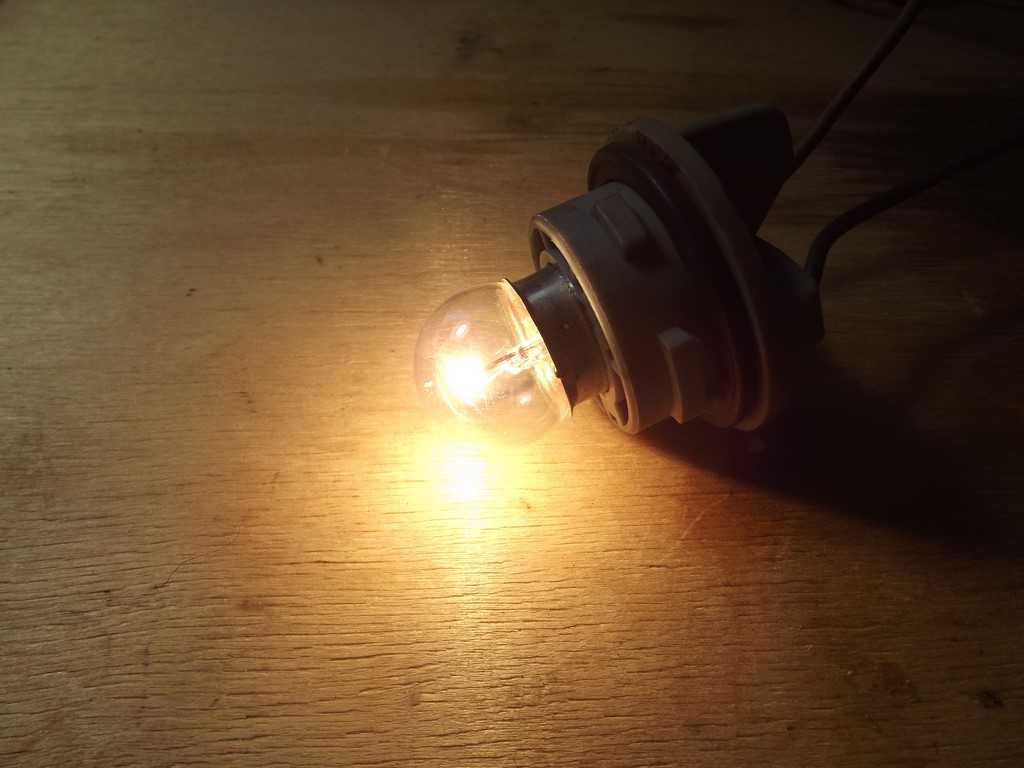

Мой блок питания может выдать в нагрузку 150 Ватт, не парясь. Беру лампочку от мопеда и цепляю ее к блоку питания

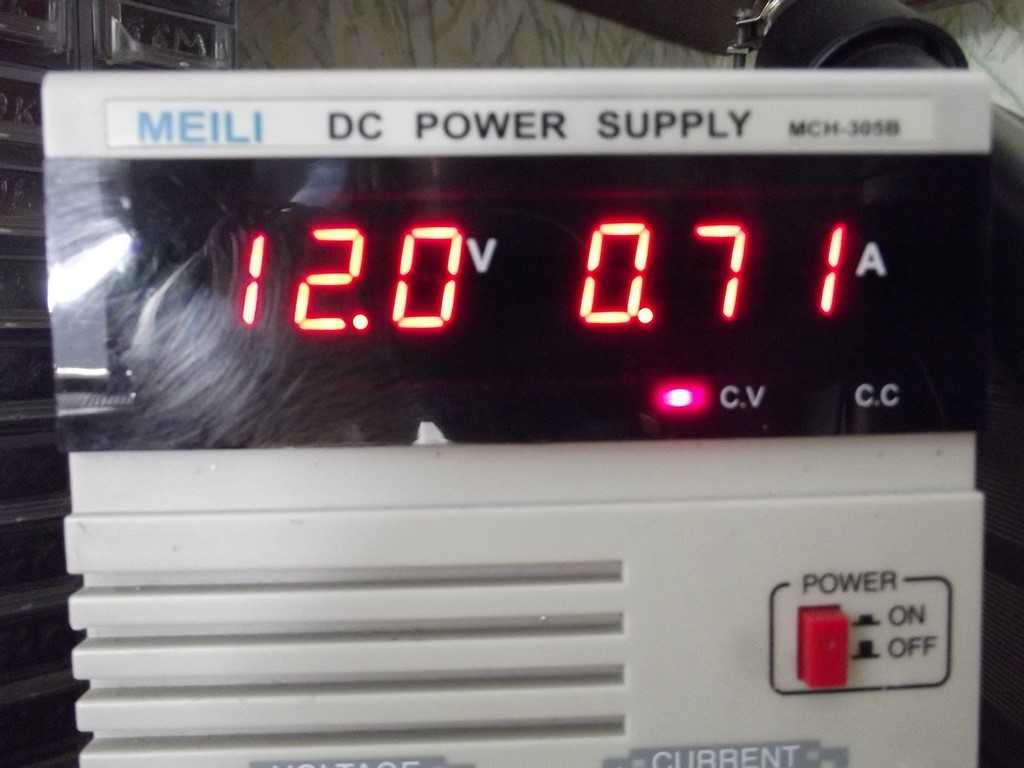

Смотрим потребление тока. 0,71 Ампер

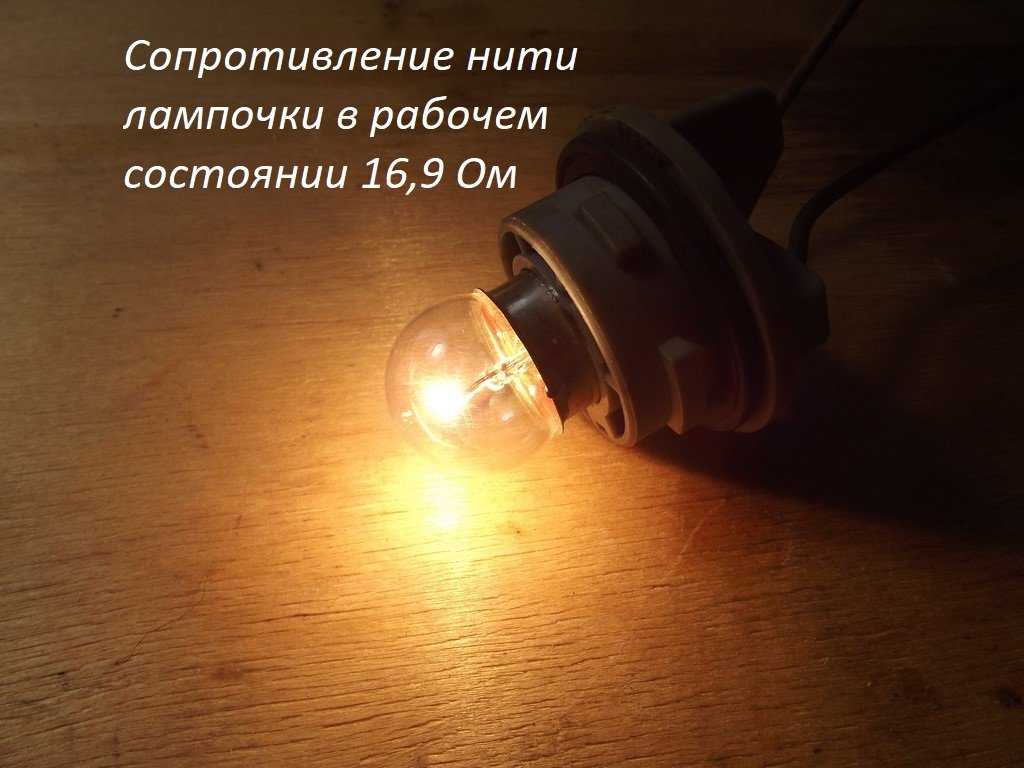

Высчитываем сопротивление раскаленной нити лампочки из закона Ома I=U/R, отсюда R=U/I=12/0,71=16,9 Ом.

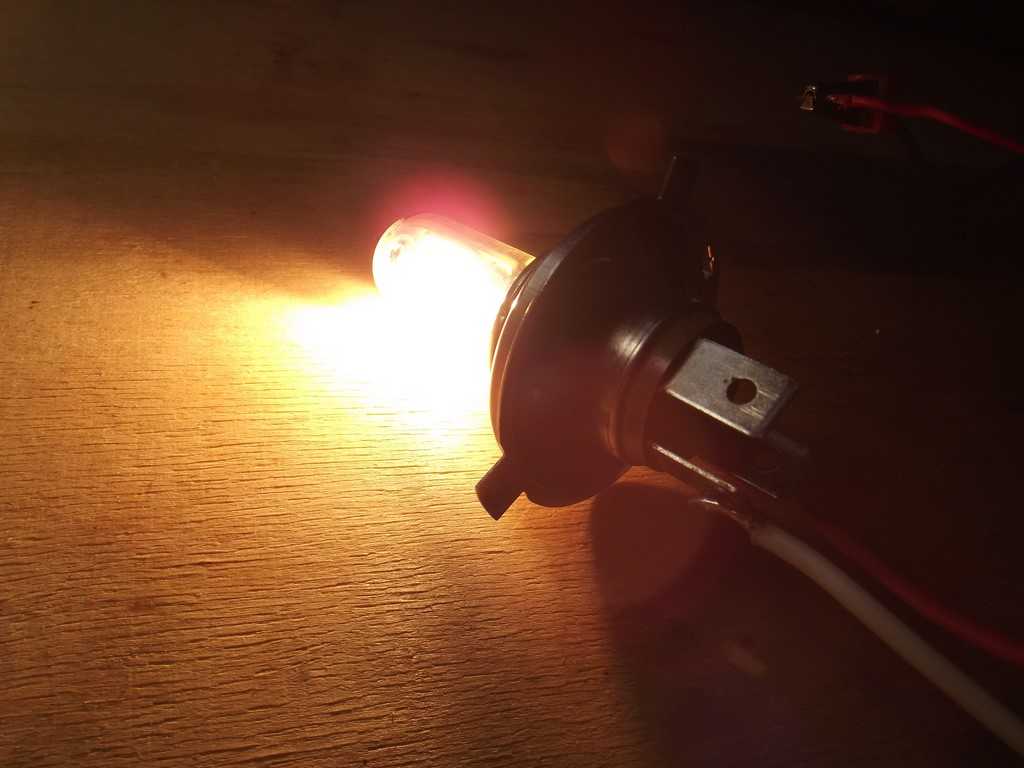

Беру галогенную лампу от фары авто и также цепляю ее к блоку питания

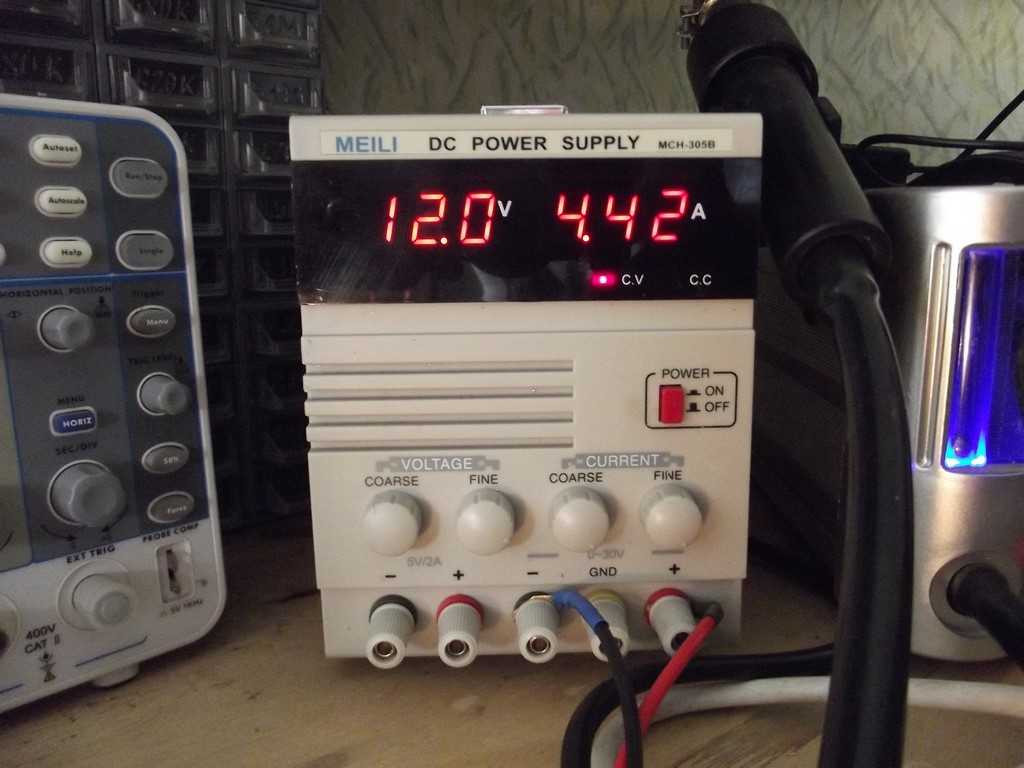

Смотрим потребление. 4,42 Ампера

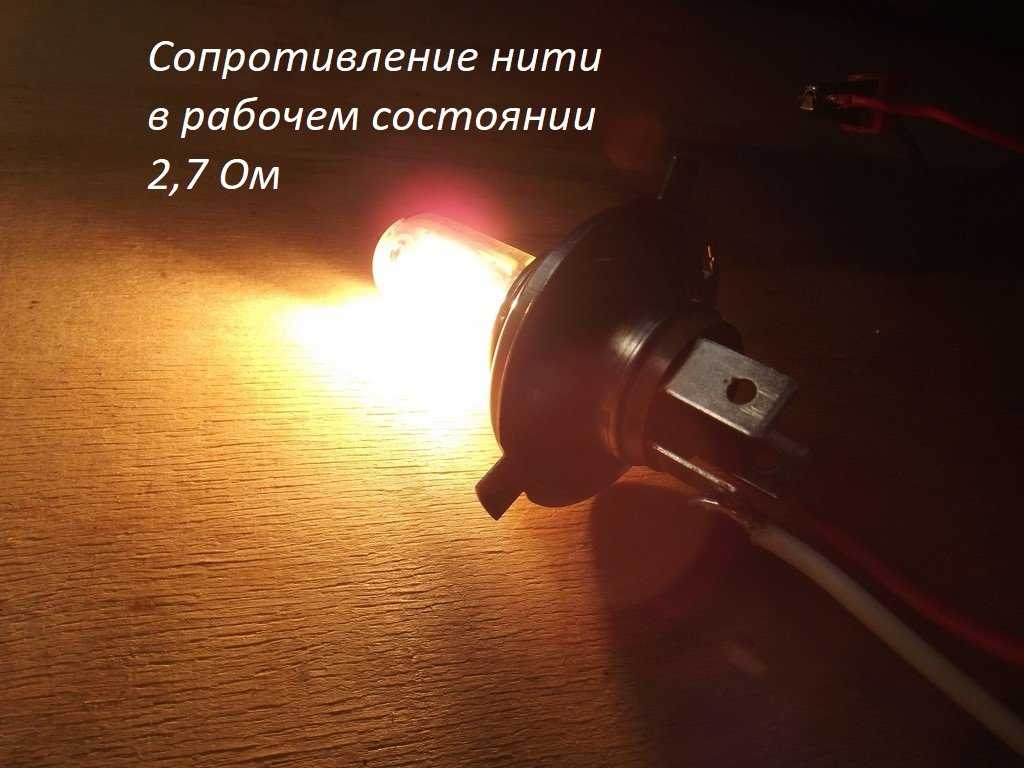

Аналогично высчитываем сопротивление нити лампы. R=U/I=12/4,42=2,7 Ом.

А теперь давайте посчитаем, какая лампочка больше всех Ватт “отбирает”  у источника питания. Вспоминаем школьную формулу P=UI. Итак, для маленькой лампочки мощность составит P=12×0,71=8,52 Ватта. А для большой лампочки мощность  будет Р=12х4,42=53 Ватта. Ого! У нас получилось, что лампочка, которая обладала меньшим сопротивлением, на самом деле очень даже прожорливая.

Итак, если кто не помнит, что такое мощность, могу напомнить. Мощность – это отношение какой-то полезной работы к времени, в течение которого эта работа совершалась. Например, надо вскопать яму определенных размеров. Вы с лопатой, а ваш друг – на экскаваторе:

Кто быстрее справится  с задачей за  одинаковый промежуток времени? Разумеется экскаватор. В этом случае, можно сказать, что его мощность намного больше, чем мощность человека с лопатой.

А теперь представьте, что нам надо полностью под ноль сточить эту железяку:

Подумайте вот над таким вопросом… У нас есть в запасе 5 мин и нам надо сточить железяку по-максимому. В каком случае железяка сточится быстрее всего: если прижимать ее к абразивному кругу со всей дури, прижимать слегка, либо прижимать в полсилы? Не забывайте, что у нас абразивный круг подцеплен к валу, который крутит поток воды в трубе. И да, труба у нас небольшого диаметра.

Кто ответил, что если прижимать в полсилы, то оказался прав. Железяка в этом случае сточится быстрее.  Если прижимать ее со всей дури, то можно вообще остановить круг. Еще раз, что у нас такое мощность? Полезная работа, совершаемая за какой-то промежуток времени. А в нашем опыте полезная работа это и есть стачивание железяки по максималке. Также не забывайте и  тот момент, что если мы будем слегка прижимать железяку, то мы будем ее стачивать пол дня. Поэтому, золотая середина  – это давить железяку в полсилы.

Ну вот мы и снова переходим к электронике

Поток воды – сила тока, давление в трубе – напряжение, давление железяки на круг – сопротивление.  И что в результате мы получили? А то, что лампочка с меньшим сопротивлением обладает большей мощностью, чем лампочка с большим сопротивлением. Не трудно догадаться, если просто посмотреть на фото, но вживую эффект лучше

Но обязательно ли то, что чем меньше сопротивление, тем больше мощности выделяется на нагрузке? Конечно же нет. Во всем нужен расчет, как  и в прошлом опыте, где мы стачивали железяку за определенное время.

И еще один фактор, конечно, тоже надо учитывать. Это давление в трубе. Прикиньте, точим-точим мы железяку, и вдруг давление в трубе стало повышаться. Может быть переполнилась башня, или кто-то открыл краник на полную катушку. Что станет с наждаком? Его обороты ускорятся,  так как сила потока воды в трубе увеличится,  а следовательно, мы еще быстрее сточим нашу железку.

Используем электросчетчик

Третий способ — практически все устройства учета снабжены световым индикатором, количество вспышек означает какую-то потребляемую мощность imp/kW.

Отключаем всех потребителей в квартире, оставляем подключенным только интересующий прибор. В течение 15 минут производим подсчет импульсов и умножаем на четыре (что бы получить количество за час). Узнав цифру делим ее на imp/kW и узнаем мощность агрегата.

Также можно записать показание счетчика, включить электроприбор, потребление которого пытаемся определить, на какое-то время, желательно на час. Записываем новые показания, от них отнимаем старые, в результате узнаем приблизительную мощность.

Электронный счетчик позволяет посмотреть все параметры в реальном времени: ток, потребление электроэнергии, напряжение сети, путем перебора меню устройства учета. О том, как снять показания с электросчетчика, мы рассказывали в соответствующей статье!

Аналогом электросчетчика может быть бытовой ваттметр, с помощью которого можно быстро и точно определить мощность потребления электроэнергии прибором. На видео ниже наглядно демонстрируется работа данного устройства:

Как определить потребляемую мощность приборов

Выполняя любые действия, связанные с обслуживанием электрической цепи, будь то монтаж/ремонт электропроводки или подключение электрического прибора, необходимо зафиксировать мощность нагрузки на сеть. Чтобы определить такой макропараметр электрической сети нужно наиболее точно установить значение потребляемой мощности всех и конкретно каждого из электрических приборов.

Виды электрической мощности

Электрическая мощность является общей физической характеристикой, которая описывает скорость передачи электрической энергии. Под мощностью электрического прибора подразумевают количество энергии, которое потребляет прибор за единицу времени.

Для более простого пояснения: мощность электроприбора — количественная величина потребляемой энергии, которую пользователь оплачивает в графе «за свет». Естественно, что потребляемая мощность от «стиралки» и телефонной зарядки разная и оплата количества энергии тоже отличается.

Перед проведением электромонтажных работ необходимо предварительно узнать тип сети электропитания. Распространёнными видами являются: бытовая 2-фазная сеть (220 В), 3-фазная промышленная сеть (380 В) с частотами 50 Гц.

  1. Активная нагрузка: электрические приборы, которые превращают электроэнергию в тепловое излучение. Например, излучающие приборы (светильники, конвекторы, обогреватели), чайники, электрические плиты (но не индукционные) и т. д.
  2. Реактивная нагрузка: электрические агрегаты и машины, которые превращают электричество в разнообразные механические виды энергии (вращение, поступательное движение). Эти приборы отличаются высоким током включения, который необходимо учитывать при расчёте мощности. Например, стиральные машинки, перфораторы, электродвигатели и т. п.

Существуют также другие высокотехнологичные приборы, которые совмещают в себе несколько типов нагрузок, например, электрические транспортные средства. Которые, в последнее время стали подключать к обычной розетке для зарядки.

Расчёт мощности на бумаге

Узнать потребляемую мощность электрического прибора можно с помощью тех. паспорта на изделие. Производитель обязательно указывает этот параметр для каждого прибора.

Что делать если документ на изделие отсутствует? Первым из способов измерения является расчёт «на бумаге».

Для этого достаточно посмотреть на «бирку» (обычно на задней/тыльной части прибора), в которой указаны следующие параметры:

  • производитель и серийный номер прибора;
  • входное напряжение;
  • потребляемый ток;
  • в качестве бонуса — потребляемая мощность.

Если последняя величина отсутствует, её можно рассчитать: достаточно умножить напряжение сети на потребляемый ток и получим потребляемую мощность активной нагрузки.

С реактивной нагрузкой немного сложнее! Обязательно необходимо знать коэффициент мощности и номинальную нагрузку (на бирке). Например, перфоратор мощностью 2 кВт с коэффициентом 0.85 имеет реактивную нагрузку: 2000/0.85=2352 Вт.

Ваттметр

В современных магазинах продаются специальные ваттметры, которые мгновенно на дисплее отображают потребляемую мощность подключённого к сети прибора.

Усложняем электротехническую задачу: отсутствует или затёрлась информация с характеристиками прибора.

Выполняем следующие манипуляции:

  • отключаем все приборы в квартире/доме;
  • запоминаем начальное значение на дисплее электросчётчика;
  • подключаем прибор на один час;
  • отнимаем конечное от начального значение электросчётчика.

Получаем эмпирическое значение мощности потребления электрического устройства.

Токовые клещи и тестеры

Методика измерений характерна и для клещей и для тестера. Разница только в том, что мультиметр подключается в сеть, а токовые клещи заводятся за один из проводов питания прибора. Таким образом измеряем проходящий ток через прибор.

Во время проведения электрических работ необходимо помнить, что напряжение измеряется напрямую с помощью подключённых щупов в розетку. Потребляемый прибором ток измеряется через последовательное подключение к нагрузке тоже в розетку.

Зная значение напряжения сети и ток проходящий через измерительный прибор, можно с высокой точностью определить потребляемую мощность практически любого электрического устройства. Мощность равна произведению напряжения на силу тока.

Правила расчета потребляемой мощности

В быту, когда возникает необходимость самостоятельно определить мощность потребления электроэнергии, выполняют следующее:

  • определяют напряжение, необходимое для питания прибора;
  • узнают из паспортных данных номинальную силу тока.

Как узнать мощность электроприбора, если вообще не известен ни один параметр? Бытовые электроприборы рассчитаны на напряжение 220 В.

Чтобы определить мощность, допустимо измерить потребляемый ток. Это можно сделать с помощью прибора амперметра. Его включают в цепь последовательно, предварительно выставив самый большой предел измерений – не меньше сотни ампер. Токоизмерительные клещи помогут без особого труда измерить ток, для чего один из проводников обхватывается датчиком клещей, и показания отображаются на дисплее. Зная напряжение, умножают его на измеренный ток, получают величину потребляемой мощности.


Токоизмерительные клещи

Замер токовыми клещами

При наличии токовых клещей определить потребление проще простого. Для этого необходимо произвести измерение тока в одном из проводников, подключенному к прибору.

На видео ниже наглядно демонстрируется методика определения мощности потребления электроэнергии по току на примере обычной лампы накаливания:

Если нет под рукой токовых клещей, то лучше тогда использовать обычный тестер. У каждого электрика, даже самоучки, должен быть в арсенале этот измеритель.

Вот мы и рассмотрели, как определить потребляемую мощность прибора по току, формуле и показаниям электросчетчика. Надеемся, предоставленные способы были для вас интересными и пригодились в самостоятельном определении параметров!

Наверняка вы не знаете:

  • Сколько потребляет электроэнергии теплый пол
  • Как определить сечение провода
  • Что такое ограничитель мощности

Нравится 0)Не нравится 0)

Простой способ расчёта мощности электроприборов

Мощность каждого электроприбора указана в техпаспорте и дублируется на прикрепленной к нему бирке или табличке. Самый простой способ расчёта — просуммировать мощности всех подключаемых к стабилизатору или ИБП потребителей.

Поправка: сейчас мы рассмотрели оборудование без электродвигателей. Оно обладает только активной составляющей мощности. К этой категории относятся электроплиты, кипятильники, лампы накаливания и др.

Холодильники, стиральные машины, дрели и прочее оборудование с электродвигателями обладает также реактивной составляющей мощности.

Для таких электроприборов необходимо вычислить полную мощность (измеряется в Вольт-Амперах (ВА)), которая, в отличие от описанного выше, не будет равна активной мощности. Соотношение между полной и активной мощностью выражается формулой:

Pполная = Pактивная / cos (ф).

Сos(φ) указывается в документации и на бирке электроприбора (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7-0,8.

Например, если P активная мощность электродрели составляет 700 Вт, то P полная рассчитывается как 700 / 0,7 = 1000 ВА.

Вывод: для точного расчета суммарной мощности нагрузки нужно сложить полную мощность всех выбранных приборов (в Вольт-Амперах). Для электроприборов без двигателей полная мощность будет равна активной.

Рекомендуется подбирать стабилизатор с мощностью, превышающей полученное суммированием значение на 20-30%, что обеспечит следующие преимущества:

  • избавит оборудование от перегрузки;
  • позволит подключать дополнительных потребителей.

Как измерить потребляемую мощность и проверить счётчик

Как измерить потребляемую мощность и проверить счётчик

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

В чем измеряется электрическая мощность

Мощность — это энергия за единицу времени. Единица СИ для мощности — это ватт (Вт), который равен джоулю в секунду (Дж/с), при этом джоуль — единица СИ для энергии, а секунда — единица СИ для времени.


Единицы мощности

Умножение киловатта на час дает киловатт-час (кВт • ч), единицу, часто используемую электроэнергетическими компаниями для представления количества электрической энергии, произведенной или предоставленной потребителям. Аналогичным образом энергоемкость батарей нужно измерять в единицах ампер-часов (А-ч) или для переносных батарей в миллиамперах-часах (мА-ч).

В единицах СИ ватт имеет обозначение W. Имя сохранилось в знак признания Джеймса Уатта, который ввел термин «лошадиная сила» — старая единица мощности.

Единицы преобразования энергии:

  • Лошадиные силы (HP) — 746 Вт;
  • килоВатты (кВт) — 1×1000 Вт;
  • мегаватты (МВт) −1×1000000 Вт;
  • гигаватт (ГВт) — 1×1000000000 Вт.

Вам это будет интересно Соединение проводников

Как померить мультиметром ток переменный

Бывает, что нужно проверить электросеть, например, для дома с несколькими квартирами. Если вы сумеете измерить переменный ток, это поспособствует правильному ремонту проводки.

И снова не обойтись без нагрузки, и снова в её роли может выступить лампочка.

Инструкция, как мерить мультиметром ток переменный:

  1. Присоединяем провода к нужным отверстиям на мультиметре.
  2. Выбираем на мультиметре нужную функцию замера, если необходимо — степень сигнала.
  3. Последовательно с измерителем присоединяем к розетке выбранный нагрузочный элемент.
  4. Смотрим на показания. Лампочка начинает гореть.

Вы узнали, как измерить силу тока мультиметром.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно измерить амперы мультиметром?

Имя: Михаил

Ответ: В амперах измеряется сила тока. Есть переменный и постоянный ток, измерения каждого немного отличаются. Для них на мультиметре есть свои режимы, которые нужно выбрать до начала измерения

Есть и другие правила, которые важно выполнить

Вопрос: Как измерить переменный ток мультиметром?

Имя: Михаил

Ответ: Расставить щупы по подходящим гнездам, выбрать режим на мультиметре, последовательно с измерителем присоединить к розетке нагрузку.

Вопрос: Как быстро проверить ампераж обычным мультиметром?

Имя: Камиль

Ответ: Это действительно нужно делать быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Разрыв электроцепи нужно сделать до начала измерений при отключенном напряжении!

Вопрос: Как померить силу тока цифровым мультиметром?

Имя: Фёдор

Ответ: Для выбора режима обычно нужно только повернуть ручку, поставив её к подходящему значению: постоянный ток: A -, DCA, I -; переменный: A

. Для замера силы тока нужно создать разрыв цепи!

Вопрос: Как лучше всего измерить постоянный ток мультиметром?

Имя: Дмитрий

Ответ: Нужно выбрать подходящую функцию на приборе, а также присоединить тестер в правильной полярности: красный щуп к положительному питанию, черный — к отрицательному. Если перепутать, на дисплее будут указаны отрицательные цифры. Не забываем о разрыве электроцепи!

Таблица примерного потребления электроэнергии бытовыми приборами

Мощность потребляемой электроэнергии – один из самых важных параметров любого электроприбора. В инструкции к бытовой технике или прямо на электроприборе обязательно будут указаны данные о количестве Ватт, которые необходимы для его корректной работы. Безусловно, это только усредненные значения, которые могут варьироваться. К примеру то, сколько энергии будет потреблять компьютер, зависит от мощности встроенных в него элементов (блок питания, процессор, видеокарта и т.п.), а также от режима его работы и загруженности процессами. Если рассматривать холодильник, то параметры его электропотребления зависят от количества хранящихся в нем продуктов, от режимов заморозки. В стиральной машине количество потребляемых Ватт зависит от режима стирки, температуры воды, массы белья и т.п.

Ниже представлен список различных бытовых приборов с указанием их приблизительной мощности, которая поможет рассчитать потребляемое количество электроэнергии. 1. Электрическая печь – 17 221 ватт 2. Центральный кондиционер – 5000 ватт 3. Сушильная машина для белья и одежды – 3400 ватт 4. Духовка электрическая – 2300 ватт 5. Посудомоечная машина – 1800 ватт 6. Фен – 1538 ватт 7. Обогреватель – 1500 ватт 8. Кофеварка – 1500 ватт 9. Микроволновая печь – 1500 ватт 10. Аппарат для приготовления попкорна – 1400 ватт 11. Тостер-печь (тостер овен) – 1200 ватт 12. Утюг – 1100 ватт 13. Тостер – 1100 ватт 14. Комнатный кондиционер – 1000 ватт 15. Электрическая кухонная плита – 1000 ватт 16. Пылесос – 650 ватт 17. Нагреватель воды – 479 ватт 18. Стиральная машина – 425 ватт 19. Кофеварка эспрессо (эспрессо-машина) – 360 ватт 20. Осушитель воздуха – 350 ватт 21. Плазменный телевизор – 339 ватт 22. Блендер – 300 ватт 23. Морозильная камера – 273 ватта 24. Жидкокристаллический телевизор (LCD) – 213 ватт 25. Игровая приставка – 195 ватт 26. Холодильник – 188 ватт 27. Обычный телевизор (с электронно-лучевой трубкой) – 150 ватт 28. Монитор – 150 ватт 29. Компьютер (блок питания) – 120 ватт 30. Портативный вентилятор – 100 Вт 31. Электрическое одеяло – 100 Вт 32. Стационарный миксер – 100 Вт 33. Электрическая открывалка для банок – 100 Вт 34. Плойка для завивки волос – 90 Вт 35. Потолочный вентилятор – 75 Вт 36. Увлажнитель воздуха – 75 Вт 37. Лампа накаливания (60-ваттная) – 60 Вт 38. Стереосистема – 60 Вт 39. Ноутбук – 50 Вт 40. Принтер – 45 Вт 41. Цифровой видеорегистратор (DVR) – 33 Вт 42. Аквариум – 30 Вт 43. Кабельная коробка – 20 Вт 44. Компактная люминесцентная лампа (энергосберегающая лампа), эквивалентная 60-ваттной – 18 Вт 45. DVD-плеер – 17 Вт 46. Спутниковая антенна – 15 Вт 47. Видеомагнитофон – 11 Вт 48. Радиочасы – 10 Вт 49. Переносная стерео-система (бумбокс) – 7 Вт 50. Беспроводной роутер Wi-Fi – 7 Вт 51. Зарядка для мобильного телефона – 4 Вт 52. Беспроводной телефон – 3 Вт 53. Автоответчик – 1 Вт
