Направление электрического тока в цепи ️ условия и причины возникновения, определение движения частиц в металлических проводниках и других средах, от чего зависит

Характеристики проводов «плюса» и «минуса»

Если электрический кабель имеет 2 проводника, то один из них «плюс» (фаза), а второй «минус» (ноль). Необходимо обязательно знать полярность при подключении электроприбора, в противном случае существует риск порчи оборудования.

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. Маркировка латинскими буквами

Маркировка латинскими буквами

В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы. Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN.

Иногда, при работе с проводкой, не имеющей никаких опознавательных знаков, используют маркеры, которые надеваются на провода в виде цветных колец с пометками. Другим вариантом разметки может быль термоусадочная лента разных цветов. Она надевается на кабель соответствующего напряжения и, для закрепления на носителе, подогревается.

Направление электрического тока

Свободные электроны.. Электрический ток.. Измерение тока.. Амперметр.. Единица силы тока — Ампер.. Направление электрического тока.. Направление движения электронов..

Когда электрическое поле прикладывается к проводнику, свободные электроны (носители отрицательного заряда) начинают дрейфовать в соответствии с направлением электрического поля – возникает электрический ток.
Движение электронов означает движение отрицательных зарядов, следовательно, – электрический ток является мерой количества электрического заряда, переносимого через поперечное сечение проводника за единицу времени.
Измерение тока
Единица силы тока Кулон в секунду в системе СИ имеет конкретное название Ампер (А) – в честь знаменитого французского ученого Андре-Мари Ампера (на фото в заголовке статьи).

В международной системе СИ единица измерения заряда – Кулон, а единица времени – секунда. Поэтому единица силы тока – Кулон в секунду (Кл/сек).

Как мы знаем, величина отрицательного электрического заряда электрона -1,602 • 10-19 Кулона. Поэтому один Кулон электрического заряда состоит из 1 / 1,602 • 10-19 = 6,24 • 1018 электронов. Следовательно, если 6,24 • 1018 электронов пересекает поперечное сечение проводника за одну секунду, то величина такого тока равна одному амперу.

Для измерения силы тока существует измерительный прибор — амперметр.

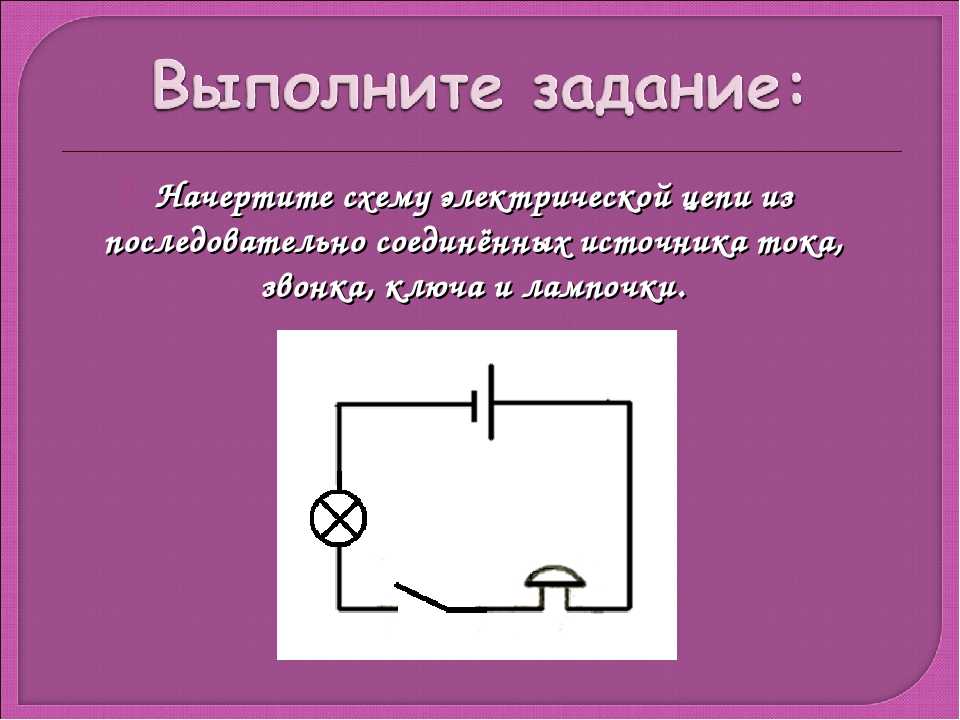

Рис. 1

Амперметр включается в электрическую цепь (рис. 1) последовательно с тем элементом цепи, силу тока в котором необходимо измерить. При подключении амперметра нужно соблюдать полярность: «плюс» амперметра подключается к «плюсу» источника тока, а «минус» амперметра — к «минусу» источника тока.

Направление электрического тока

Если в электрической цепи, показанной на рис. 1 замкнуть контакты выключателя, то по этой цепи потечет электрический ток. Возникает вопрос: «А в каком направлении?»

Мы знаем, что электрическим током в металлических проводниках называется упорядоченное движение отрицательно заряженных частиц – электронов (в других средах это могут быть ионы или ионы и электроны).

Отрицательно заряженные электроны во внешней цепи двигаются от минуса источника к плюсу (одноименные заряды отталкиваются, противоположные — притягиваются), что хорошо иллюстрирует рис.

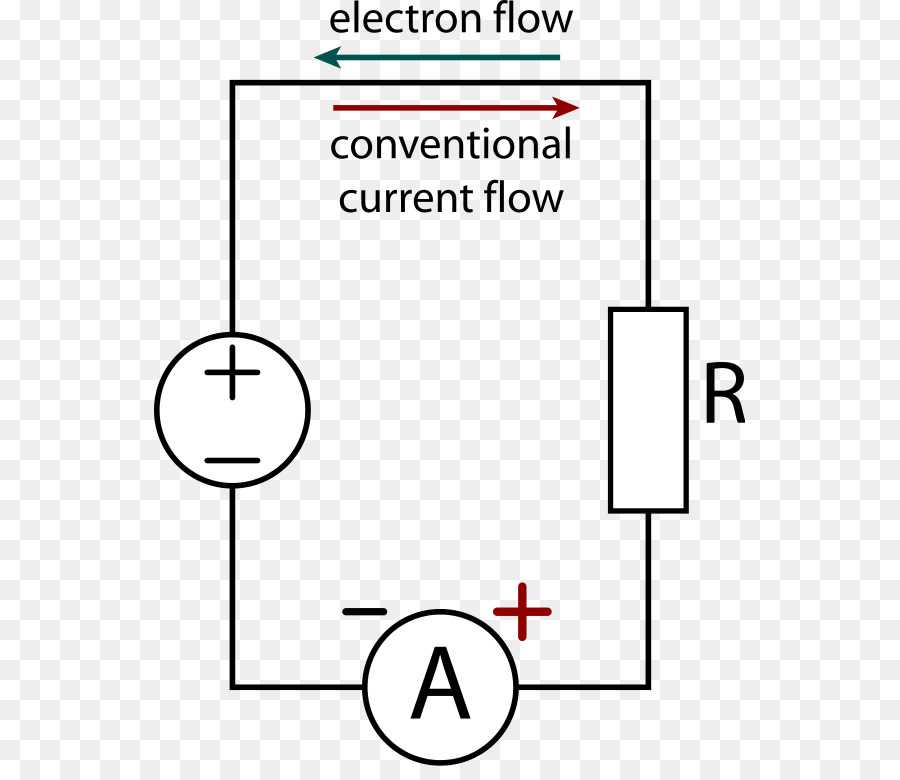

Рис. 2 Учебник физики за 8 класс дает нам другой ответ: «За направление электрического тока в цепи принято направление движения положительных зарядов», — то есть от плюса источника энергии к минусу источника.

Выбор направления тока, противоположного истинному, иначе как парадоксальным назвать нельзя, но объяснить причины такого несоответствия можно, если проследить историю развития электротехники.

Дело в том, что электрические заряды стали изучать задолго до того, как были открыты электроны, поэтому природа носителей заряда в металлах была еще неизвестна.

Понятие о положительном и отрицательном заряде ввёл американский ученый и политический деятель Бенджамин Франклин.

В своей работе «Опыты и наблюдения над электричеством» (1747 г.) Франклин предпринял попытку теоретически объяснить электрические явления. Именно он первым высказал важнейшее предположение об атомарной, «зернистой» природе электричества: «Электрическая материя состоит из частичек, которые должны быть чрезвычайно мелкими».

Франклин полагал, что тело, которое накапливает электричество, заряжается положительно, а тело, теряющее электричество, заряжается отрицательно. При их соединении избыточный положительный заряд перетекает туда, где его недостает, то есть к отрицательно заряженному телу (по аналогии с сообщающими сосудами).

Эти представления о движении положительных зарядов широко распространились в научных кругах и вошли в учебники физики. Так и получилось, что действительное направление движения электронов в проводнике противоположно принятому направлению электрического тока.

После открытия электрона ученые решили оставить все как есть, поскольку пришлось бы очень многое изменять (и не только в учебниках), если указывать истинное направление тока. Также это связано и с тем, что знак заряда практически ни на что не влияет, пока все используют одно и то же соглашение.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

источниках питания;
аудио-, видео аппаратуре;
иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

складского и муниципального транспорта;
подъемных механизмов;
датчиков и средств автоматизации.

Характеристики проводов «плюса» и «минуса»

Важно! Чаще всего «плюс» и «минус» помечают буквами, символами или определенным цветом, предусмотренным ГОСТом. В схемах электросети фазу («плюс») отмечают латинской буквой L, такую же маркировку используют на проводах, если нет цветовой разницы

Латинская буква N – означает «ноль» или «минус». Заземление же маркируют как PE или PEN

Вид цепи и напряжение

В зависимости от направления протекания тока и особенностей напряжения, различают два вида электрических цепей:

Цепи постоянного тока;
Цепи переменного тока.

Cила тока: формула

Напряжение цепей постоянного тока является работой, совершаемой электрическим полем в ходе перемещения пробного плюсового заряда из точки A в точку Б. Напряжение в цепи постоянного тока определяется как разность потенциалов на его концах. В таких цепях принято считать, что ток идет от плюса к минусу (от плюсового полюса к минусовому).

На заметку. В реальности ток течет не от плюса к минусу, а, наоборот, от минуса к плюсу. Сформировавшееся ошибочное представление о направлении течения именно от плюса не стали изменять и оставили для удобства понимания физической сущности данного явления.

Для цепей переменного тока характерны такие виды и значения напряжения, как:

мгновенное;
амплитудное;
среднее значение;
среднеквадратическое;
средневыпрямленное.

Напряжение в таких цепях – это достаточно сложная функция времени. Грубо говоря, ток в них течет от фазного провода, проходит через нагрузку и частично уходит в нулевой (течет от фазы к нулю)

Направление тока в проводнике, как, откуда и куда течет электрический ток.

Тема: в какую сторону идёт ток в проводах, электрических цепях, схемах.

Электрический ток представляет собой упорядоченное движение заряженных частиц. В твердых телах это движение электронов (отрицательно заряженных частиц) в жидких и газообразных телах это движение ионов (положительно заряженных частиц). Более того ток бывает постоянным и переменным, и у них совсем разное движение электрических зарядов. Чтобы хорошо понять и усвоить тему движение тока в проводниках пожалуй сначала нужно более подробно разобраться с основами электрофизики. Именно с этого я и начну. Итак, как вообще происходит движение электрического тока? Известно, что вещества состоят из атомов. Это элементарные частицы вещества. Строение атома напоминает нашу солнечную систему, где в центре расположено ядро атома. Оно состоит из плотно прижатых друг к другу протонов (положительных электрических частиц) и нейтронов (электрически нейтральных частиц). Вокруг этого ядра с огромной скоростью по своим орбитам вращаются электроны (более мелкие частицы, имеющие отрицательный заряд). У разных веществ количество электронов и орбит, по которым они вращаются, может быть различным. Атомы твердых веществ имеют так называемую кристаллическую решетку. Это структура вещества, по которой в определенной порядке располагаются атомы относительно друг друга.

А где же тут может возникнуть электрический ток? Оказывается, что у некоторых веществ (проводников тока) электроны, что наиболее удалены от своего ядра, могут отрываться от атома и переходить на соседний атом. Это движение электронов называется свободным. Просто электроны перемещаются внутри вещества от одного атома к другому. Но вот если к этому веществу (электрическому проводнику) подключить внешнее электромагнитное поле, тем самым создав электрическую цепь, то все свободные электроны начнут двигаться в одном направлении. Именно это и есть движение электрического тока внутри проводника.

Теперь давайте разберемся с тем, что собой представляет постоянный и переменный ток. Итак, постоянный ток всегда движется только в одном направлении. Как говорилось в самом начале — в твердых телах движутся электроны, а в жидких и газообразных движутся ионы. Электроны, это отрицательно заряженные частицы. Следовательно, в твердых телах электрический ток течет от минуса к плюсу источника питания (перемещаются электроны по электрической цепи). В жидкостях и газах ток движется сразу в двух направлениях, а точнее, одновременно, электроны текут к плюсу, а ионы (отдельные атомы, что не связаны между собой кристаллической решеткой, они каждый сам по себе) текут к минусу источника питания.

Учеными же было принято официально считать, что движение происходит от плюса к минусу (наоборот, чем это происходит в действительности). Так что, с научной точки зрения правильно говорить, что электрический ток движется от плюса к минусу, а с реальной точки зрения (электрофизическая природа) правильнее полагать, что ток течет от минуса к плюсу (в твердых телах). Наверное это сделано для какого-то удобства.

Теперь, что касается переменного электрического тока. Тут уже немного все сложнее. Если в случае постоянного тока движение заряженных частиц имеет только одно направление (физически электроны со знаком минус текут к плюсу), то при переменном токе направление движения периодически меняется на противоположное. Вы наверное слышали, что в обычной городской электросети переменное напряжение величиной 220 вольт и стандартной частотой 50 герц. Так вот эти 50 герц говорят о том, что электрический ток за одну секунду успевает 50 раз пройти полный цикл, имеющий синусоидальную форму. Фактически за одну секунду направление тока меняется аж 100 раз (за один цикл меняется два раза).

P.S

Направление тока в электрических схемах имеет важное значение. Во многих случаях если схема рассчитана на одно направление тока, а вы случайно его поменяете на противоположный или вместо постоянного тока подключите переменный, то скорее всего устройство просто выйдет из строя

Многие полупроводники, что работают в схемах, при обратном направлении тока могут пробиваться и сгорать. Так что при подключении электрического питания направление тока должно быть вами строго соблюдаться.

Баланс мощности

Понятное дело, что с последним.
Проводники электрического тока Материал, в котором течёт ток, называется проводником. Расчет таких цепей ведется по уравнениям Кирхгофа.
Если, например, к цепи подключить электрохимический элемент, то конденсатор начнёт заряжаться, пока напряжение на нём не станет равным ЭДС элемента. Кроме упорядоченного движения, электроны задействованы в хаотичном тепловом движении. Потребители Все остальные компоненты электрической цепи, кроме перечисленных выше, считаются потребителями.
Несмотря на это, скорость распространения собственно электрического тока равна скорости света в данной среде, то есть скорости распространения фронта электромагнитной волны. Этого можно достичь, перенося свободные электроны с положительного тела на отрицательное так, чтобы заряды тел не менялись со временем.
Идеальный источник тока — тот источник, у которого создаваемый ток не зависит от напряжения на его зажимах, то есть его внутреннее сопротивление или его внутренняя проводимость. Это место соединения нескольких ветвей. Движуха идет из области высокого давления в область низкого давления. Первое, что приходит на ум — это увеличить давление.

В этом случае параметры переменного тока изменяются по гармоническому закону. Движение зарядов может происходить и под действием неэлектрических сил например, магнитных , а также при диффузии или в химических реакциях. Условия, необходимые для существования электрического тока: Наличие свободных заряженных частиц; Наличие электрического поля, действующего на заряженные частицы с силой в определённом направлении; Наличие замкнутой электрической цепи. Проводники в электрических цепях можно соединять двумя способами: последовательно и параллельно.

Потому, что давление слева, больше чем справа. Если после вычислений по правилам Кирхгофа сила тока на данном участке оказывается больше нуля, то это означает, что истинное направление тока совпало с направлением, указанным стрелкой; в противном случае ток направлен противоположно; в выбранном произвольном контуре все его участки обходят в одном направлении — либо по часовой стрелке, либо в противоположном. Оно вроде как есть, но молекулы воды стоят на месте. Чем питать это устройство, каким напряжением и родом тока. Постоянный ток используется в процессе электролиза гальванопластика — получение легко отделяющихся точных металлических копий, гальваностегия — нанесение металлических покрытий из одних металлов на изделия из других металлов , на городском транспорте электропоезда, трамваи, троллейбусы , в осветительных приборах, в устройствах автоматики, электроники и вычислительной техники.

Ладно, давайте обобщим, все что мы тут пописали. В схеме рис.
#9 Электрический ток и электроны

Превращение внутренней энергии в электрическую

Теперь рассмотрим превращение внутренней энергии в электрическую. Для этого возьмем две проволоки и спаяем их друг с другом. А затем нагреем это место спая (рисунок 5).

Рисунок 5. Превращение внутренней энергии в электрическую

В результате этого нагрева в проволоке возникнет электрический ток. Прибор, соединенный с нашей проволокой называется гальванометром. Принцип его работы мы рассмотрим позже, а пока будем использовать это устройства для определения наличия электрического тока в проводнике. Стрелка отклонилась — ток есть, стрелка осталась на месте — тока нет.

Такой источник тока, состоящий из нагревателя и самого место спая проволок из разных металлов называют термоэлементом.

{"questions":,"answer":0},"fill_choice-10":{"type":"fill_choice","options":,"answer":0}}}]}

Виды токов: постоянные и переменные

В зависимости от изменения направления протекания заряженных частиц, различают следующие виды токов:

Постоянный – формируется движением заряженных частиц в одном направлении. Его основные характеристики (сила тока, напряжение) имеют постоянные значения и не изменяются во времени;
Переменный – направление перемещения зарядов при таком виде движения заряженных частиц периодически меняется. Количество изменений направления движения за единицу времени, равную одной секунде, называется частотой тока и измеряется в Герцах. Так, например, значение данной характеристики в обычной бытовой электрической цепи равно 50 Гц. Это означает, что в течение 1 секунды движущиеся по цепи электроны меняют свое направление 50 раз, вызывая тем самым такое же количество изменений напряжения в фазном проводе от 220 до 0 В.

Основные характеристики переменного тока

Электрический ток и поток электронов

Электрический ток — что это такое

Разобравшись в том, что в большинстве случаев носителями электрических зарядов являются электроны, необходимо понять, почему они движутся. Для этого необходимо заглянуть в микромир частиц – атомов и понять их строение, физические процессы, происходящие с ними.

Атом состоит из ядра и вращающихся вокруг него множества электронов, количество которых зависит от суммарного заряда ядра. Электроны передвигаются по определенным траекториям – орбиталям (уровням). При этом те из них, которые располагаются ближе всего к ядру, удерживаются им очень сильно и не участвуют в химических реакциях и физических процессах. Те частицы, которые находятся на внешних уровнях, являются активными и определяющими способность того или иного атома к химическому взаимодействию и образованию свободных зарядов. Их называют валентными.

Ядро и электроны

Активность и способность атомов к отщеплению свободных электронов зависят от количества частиц на внешних уровнях. Так, у одних веществ многочисленные электроны удалены от ядра, поэтому срываются со своих орбиталей и начинают устремляться к другим атомам, в результате чего наблюдается перемещение свободных зарядов. При подаче электрических потенциалов (напряжения) движение электронов становится направленным, появляется электрический ток. Поэтому твердые тела (например, металлы) с большим количеством свободных электронов являются проводниками.

У диалектиков частицы, способные переносить электрический заряд, отсутствуют – у них мало электронов на внешних уровнях, поэтому они не могут срываться, переходя сначала в хаотичное, потом и в направленное движение.

Промежуточное положение между диэлектриками и проводниками занимают полупроводники, электропроводность которых зависит от внешних факторов (температуры, освещенности и т.д.).

Физическая сущность течения тока в цепи

Наличие тока в цепи обусловлено направленным перемещением заряженных частиц. В твердых телах течение тока создается движением отрицательно заряженных электронов, в газах и жидкостях – положительными ионами. В таких широко распространенных веществах, как полупроводники, электрический ток возникает при движении частиц – электронов и «дырок» (положительно заряженных частиц, представляющих собой атомы с недостающим количеством электронов на внешних уровнях).

Основными условиями возникновения и существования электрического тока являются:

Наличие носителей зарядов – перемещающиеся по проводнику, газу или электролиту частицы;
Создаваемое определенным источником питания электрическое поле – без данного силового поля движение свободных носителей зарядов будет хаотичным, не имеющим определенного направления;
Замкнутая цепь – направленное движение зарядов возможно только в замкнутых цепях. Так, например, состоящий из источника питания ключа (переключатель) и лампочки накаливания ток будет протекать только тогда, когда ключ, располагающийся в разрыве проводника между одним из полюсов питания и лампой, находится во включенном состоянии, позволяя носителям заряда перемещаться по замкнутой цепи от отрицательного полюса батареи к положительному.

Как определить анод и катод

Если с батарейкой все довольно просто (полюс и минус не меняются местами), то с зарядкой аккумулятора дело обстоит сложнее.

Во время зарядки разность между большим и меньшим потенциалом увеличивается, то есть потенциал положительного электрода становится выше, чем его же потенциал в покое – накапливается заряд, а потенциал отрицательного электрода становится меньше, чем он же в состоянии покоя. Отсюда вытекает, что положительный электрод выступает анодом, а отрицательный – катодом.

При использовании устройства потенциал положительного электрода (анода) всегда остается больше, чем потенциал отрицательного (катода). Но во время цикла разрядки/зарядки роль электрода меняется: при разрядке положительным становится катод, отрицательным – анод. Во время зарядки положительным выступает анод, отрицательным – катод.

Если речь идет о растворах и электрофизических реакциях в них, проще запомнить, что катионы – всегда частицы с положительным зарядом, а значит двигаются к минусу. Анионы – частицы всегда с отрицательным зарядом и двигаются к плюсу.

Валера

Голос строительного гуру

Задать вопрос

Чтобы запомнить, где плюс, где минус, используют мнемоническое правило. В словах «катод» и «минус», а также в словах «анод» и «плюс» одинаковое количество букв. В нормальном режиме работы любого электрического прибора ток вытекает из катода и втекает в анод. Даже если речь о металлической жиле, поскольку здесь направление тока определяют не смещении электронов, а смещение дырок.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

С какой стороны должна быть фаза в розетке?

Здесь всё во многом зависит от того, какой источник электропотребления подсоединяется к розетке. Существует такое понятие, как поляризованная и не поляризованная вилка.

В первом случае, когда в розетку подсоединяется поляризованная вилка, очень важно, чтобы на какой-то конкретным провод уходила фаза, а на другой, рабочий ноль. Если этого не учитывать при подключении некоторых электроприборов, то могут возникнуть проблемы в их работе

Например, некоторые котлы отопления требуют обязательного подключения через поляризованную вилку

То есть, для их работы очень важно, чтобы фаза подавалась на какой-то определённый провод

При подключении не поляризованных вилок, которые в основном и используются для подключения большинства электроприборов в доме, нет разницы, с какой стороны будет фаза в розетке. Простыми словами, переменное напряжение для их работы, как раз и подразумевает отсутствие плюса и минусы.

Использование законов постоянного тока

Законы постоянного тока замечательны тем, что позволяют использовать стандартный математический аппарат для расчета установившегося режима электрической цепи любой сложности.

Сперва в цепи обозначаются все известные и неизвестные элементы (как правило, известными являются значения ЭДС у источников тока и сопротивления отдельных элементов).

Затем составляется система нескольких линейных алгебраических уравнений с несколькими неизвестными. Для каждого узла и каждого контура разветвленной цепи записываются правила Кирхгофа. А напряжения на элементах цепи выражаются через сопротивления элементов и токи через них.

Полученная система (она может быть очень большой, и содержать сотни уравнений с сотнями неизвестных) решается с применением стандартных математических приемов.

Направление тока

За направление тока принято направление от плюса к минусу, то есть, направление движения положительно заряженных частиц – противоположно движению электронов. Связано это с тем, что само явление электрического тока было открыто намного раньше, чем было получено объяснение его природы, и считалось, что ток идёт именно в эту сторону. К тому времени накопилось большое количество статей и другой литературы на эту тему, появились понятия, определения и законы. Чтобы не пересматривать огромное количество уже опубликованного материала, просто приняли направление тока против потока электронов.

Если ток течёт все время в одном направлении (даже изменяясь по силе), он называется постоянным током. Если его направление меняется, то речь идет о переменном токе. В практическом применении направление меняется по какому-либо закону, например, по синусоидальному. Если направление протекания тока остаётся неизменным, но он периодически спадает до нуля и возрастает до максимального значения, то речь идёт об импульсном токе (различной формы).

Почему переменный ток используется чаще

Выше мы уже говорили о том, почему переменный ток в настоящее время используется чаще, чем постоянный. И все же, давайте рассмотрим этот вопрос подробнее.

Споры о том, какой же ток в использовании лучше идет со времен открытий в области электричества. Существует даже такое понятие, как «война токов» — противоборство Томаса Эдисона и Николы Теслы за использование одного из видов тока. Борьба между последователями этих великих ученых просуществовала вплоть до 2007 года, когда город Нью-Йорк перевели на переменный ток с постоянного.

Самая главная причина, по которой переменный ток используется чаще – это возможность передавать его на большие расстояния с минимальными потерями. Чем больше расстояние между источником тока и конечным потребителем, тем больше сопротивление проводов и тепловые потери на их нагрев.

Для того, чтобы получить максимальную мощность необходимо увеличивать либо толщину проводов (и уменьшать тем самым сопротивление), либо увеличивать напряжение.
